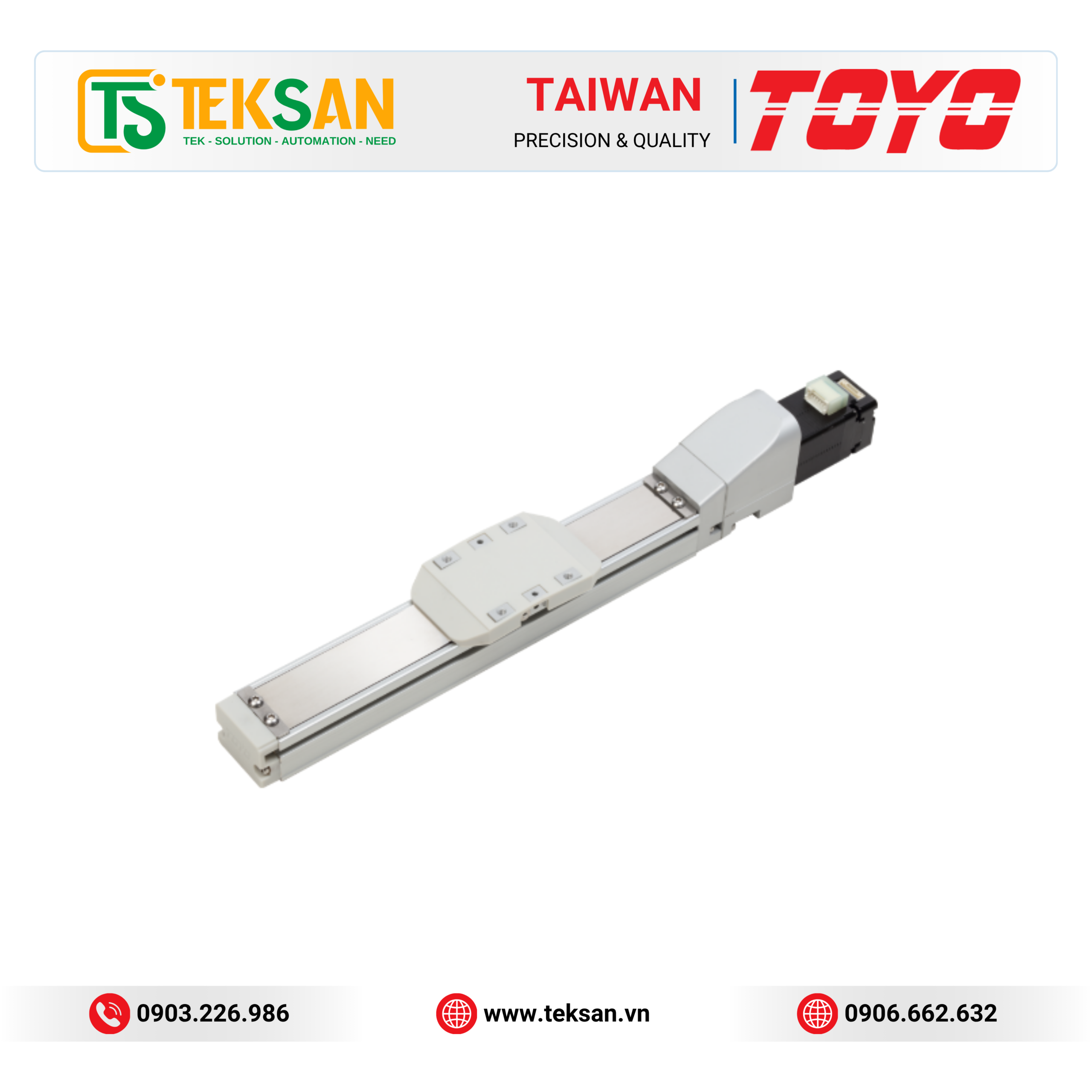

Module truyền động tuyến tính đơn trục TOYO GTH Series – Ball Screw Type

GTH Series là dòng Module truyền động tuyến tính đơn trục cao cấp của TOYO Automation, sử dụng vitme bi chính xác (Ball Screw) kết hợp ray dẫn hướng tuyến tính tích hợp (Integrated Linear Bearings) nhằm mang lại khả năng định vị chính xác, độ cứng cao và vận hành ổn định trong các hệ thống tự động hóa.

Dòng sản phẩm được thiết kế với nhiều kích thước và cấu hình khác nhau, đáp ứng đa dạng yêu cầu về tải trọng, hành trình, tốc độ và lực đẩy trong các ứng dụng công nghiệp.

Đặc điểm nổi bật của GTH Series

Độ chính xác định vị cao

Toàn bộ GTH Series đạt độ chính xác lặp lại:

±0.005 mm

Đảm bảo khả năng định vị chính xác trong các hệ thống:

• Robot công nghiệp
• Máy CNC
• Máy lắp ráp
• Thiết bị đo kiểm
• Máy gia công chính xác
• Dây chuyền tự động

Ray dẫn hướng tuyến tính tích hợp

Thiết kế Integrated Linear Bearings mang lại nhiều ưu điểm:

• Độ cứng cao
• Chịu tải lớn
• Chuyển động ổn định
• Giảm rung động
• Tăng tuổi thọ thiết bị
• Dễ dàng lắp đặt

Truyền động bằng vitme bi hiệu suất cao

GTH Series sử dụng Ball Screw giúp:

• Hiệu suất truyền động cao
• Độ chính xác cao
• Ma sát thấp
• Chuyển động mượt
• Độ bền vượt trội

Các bước vít (Lead) đa dạng:

• 2 mm
• 5 mm
• 6 mm
• 8 mm
• 10 mm
• 12 mm
• 20 mm
• 32 mm

Tùy theo từng model.

Tốc độ vận hành cao

Tốc độ tuyến tính tối đa đạt:

1.600 mm/s

Tốc độ quay vitme lên đến:

3.600 rpm

Giúp rút ngắn thời gian chu kỳ sản xuất và nâng cao năng suất.

Khả năng chịu tải lớn

GTH Series có khả năng chịu tải:

Theo phương ngang

Lên đến 110 kg

Theo phương đứng

Lên đến 33 kg

Phù hợp với các hệ thống vận chuyển và định vị tải trọng trung bình đến lớn.

Lực đẩy mạnh

Lực đẩy định mức đạt tới:

1.388 N

Đáp ứng các ứng dụng yêu cầu gia tốc và tải trọng lớn.

Gia tốc cao

Gia tốc tối đa:

0.3 G (GTH3)

Các model còn lại được thiết lập mặc định:

Gia tốc/Giảm tốc: 0.2 giây

Giúp chuyển động ổn định và hạn chế rung lắc.

Hành trình đa dạng

Hành trình tiêu chuẩn:

• 25 mm đến 1.250 mm

Khoảng tăng:

• 25 mm (GTH5S, GTH8S)
• 50 mm (các model còn lại)

Đáp ứng đa dạng yêu cầu thiết kế máy.

Phiên bản hai bàn trượt đồng bộ (Dual Carriage)

Các model:

• GTH5S
• GTH8S

được trang bị hai bàn trượt chuyển động đồng bộ ngược chiều, phù hợp với:

• Cơ cấu kẹp
• Robot gắp đối xứng
• Thiết bị mở rộng đồng thời

Các model thuộc GTH Series

GTH Series bao gồm:

• GTH3
• GTH4
• GTH5
• GTH8
• GTH12
• GTH5S
• GTH8S

Mỗi model được tối ưu cho từng yêu cầu về tải trọng, hành trình và tốc độ khác nhau.

Thông số kỹ thuật tổng quan

Ứng dụng

GTH Series phù hợp với nhiều hệ thống tự động hóa và thiết bị công nghiệp như:

• Robot Cartesian
• Robot Pick & Place
• Máy CNC
• Máy khắc Laser
• Máy lắp ráp tự động
• Máy cấp phôi
• Máy đóng gói
• Máy kiểm tra tự động
• Máy đo kiểm
• Thiết bị điện tử
• Thiết bị bán dẫn
• Dây chuyền sản xuất thông minh
• Thiết bị vận chuyển tự động
• Máy gia công chính xác

Lưu ý khi lựa chọn

• Khi hành trình vượt quá giới hạn khuyến nghị của từng model, hiện tượng võng vitme (Ballscrew Run-out/Deflection) có thể xảy ra. TOYO khuyến nghị giảm tốc độ vận hành để đảm bảo độ chính xác và tuổi thọ của module.
• Gia tốc và giảm tốc mặc định của các model GTH4, GTH5, GTH8, GTH12, GTH5S và GTH8S được thiết lập ở 0.2 giây.
• Đối với các model GTH5S và GTH8S, chức năng hai bàn trượt chuyển động đồng bộ ngược chiều (Dual Carriage Synchronous Reverse Movement) chỉ hỗ trợ với bước vít tiêu chuẩn theo catalogue (Lead 2 mm đối với GTH5S và Lead 5 mm đối với GTH8S).
