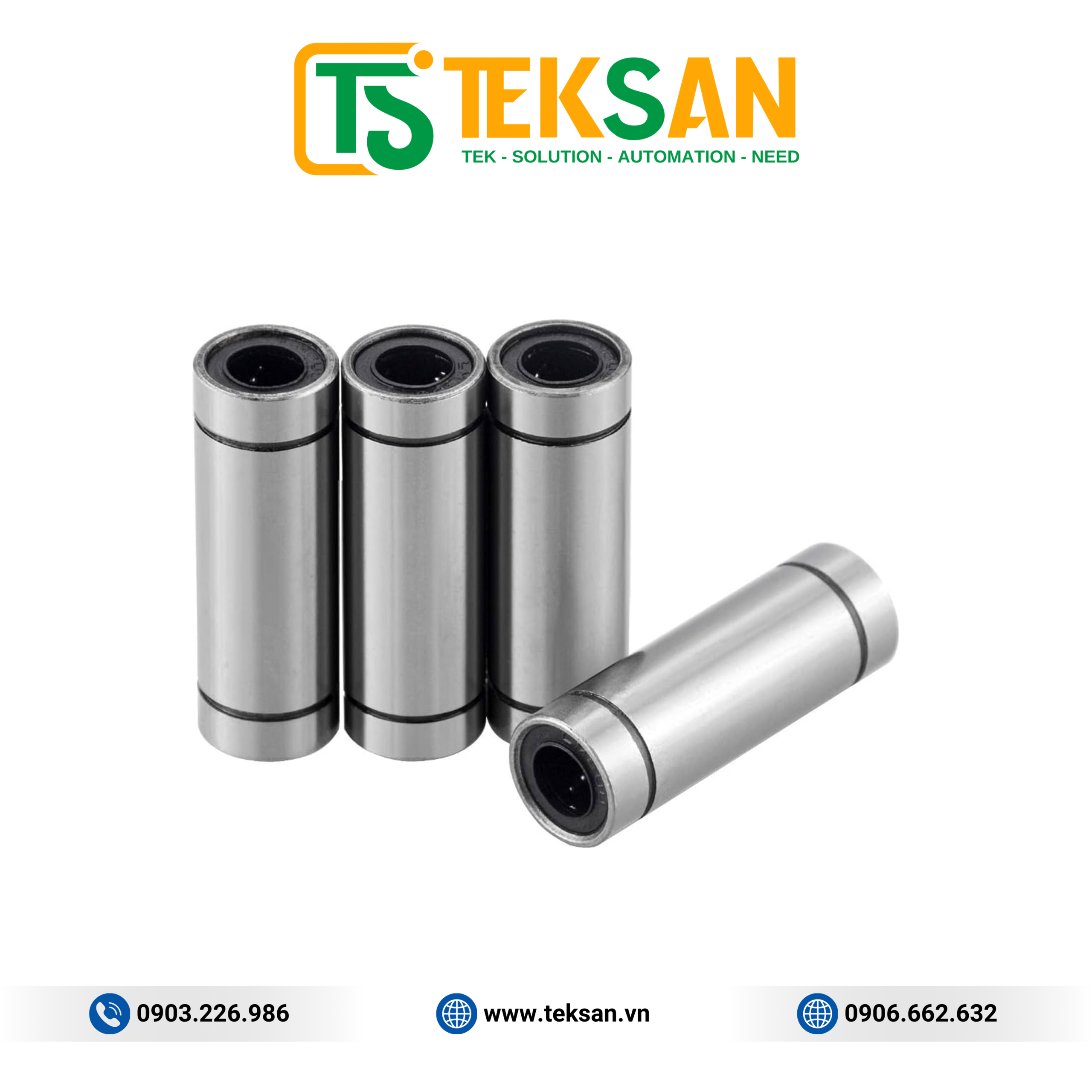

Vòng bi trượt LM**LUU là một bộ phận dẫn hướng quan trọng trong các cơ cấu truyền động cơ khí, sử dụng các viên bi chuyển động liên tục bên trong thân vòng bi để tạo chuyển động tuyến tính trên trục.

Thiết kế của LM**LUU Series hướng đến khả năng dễ lắp đặt, dễ tháo lắp, chuyển động ổn định và giảm ma sát, đáp ứng các yêu cầu phổ biến trong hệ thống dẫn hướng tuyến tính.

Các model thuộc LM**LUU Series

LM**LUU Series bao gồm:

• LM6LUU
• LMBLUU
• LM10LUU
• LM12LUU
• LM13LUU
• LM16LUU
• LM20LUU
• LM25LUU
• LM30LUU
• LM35LUU
• LM40LUU
• LMSOLUU
• LM60LUU
• LMEBLUU
• LME12LUU
• LME16LUU
• LME20LUU
• LME25LUL
• LME30LUU
• LME40LUU
• LME50LUU
• LME60LUU

Tính năng nổi bật của LM**LUU Series

Chuyển động tuyến tính với ma sát thấp

Các viên bi chuyển động liên tục bên trong vòng bi, giúp giảm ma sát giữa vòng bi và trục dẫn hướng.

Nhờ đó, LM**LUU Series có thể mang lại:

• Chuyển động trơn tru
• Giảm lực cản chuyển động
• Vận hành ổn định
• Hỗ trợ tăng hiệu suất của cơ cấu

Thiết kế đơn giản, dễ lắp đặt

LM**LUU được thiết kế với kết cấu đơn giản, thuận tiện cho quá trình:

• Lắp đặt
• Tháo lắp
• Bảo trì
• Thay thế

Sản phẩm có thể được sử dụng trong các cơ cấu dẫn hướng tuyến tính sử dụng trục tròn.

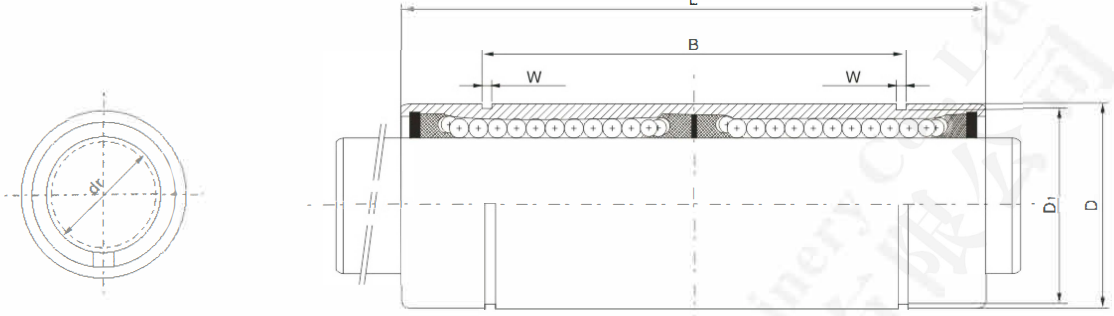

Cấu tạo của vòng bi trượt

Vòng bi trượt LM**LUU gồm các bộ phận chính:

Vòng ngoài:
Được lắp cố định với phần vỏ hoặc cụm cơ cấu của máy.

Vòng trong:
Tiếp xúc với trục dẫn hướng và tạo điều kiện cho chuyển động tuyến tính.

Con lăn/viên bi:
Chuyển động liên tục bên trong vòng bi, hỗ trợ giảm ma sát khi vòng bi di chuyển dọc theo trục.

Vòng cách:
Có nhiệm vụ định vị các viên bi tại những khoảng cách phù hợp, giúp chúng chuyển động ổn định.

Phớt:
Tùy theo cấu hình của vòng bi, phớt có chức năng hạn chế bụi bẩn xâm nhập và giữ chất bôi trơn bên trong.

Ưu điểm nổi bật

LM**LUU Series có các ưu điểm:

• Khả năng chịu tải theo phương hướng kính
• Giảm ma sát trong chuyển động tuyến tính
• Chuyển động ổn định
• Hỗ trợ định vị trục và chi tiết chuyển động
• Kết cấu đơn giản
• Dễ dàng lắp đặt và tháo lắp
• Có nhiều model và kích thước
• Khả năng ứng dụng rộng rãi
• Độ cứng và độ bền phù hợp cho các cơ cấu cơ khí
• Giúp giảm tiếng ồn trong quá trình vận hành

Vai trò của vòng bi trượt LM**LUU

Giảm ma sát

Trong cơ cấu chuyển động, ma sát có thể làm tăng lực cản và ảnh hưởng đến hiệu suất hoạt động. Vòng bi trượt giúp giảm ma sát giữa cơ cấu chuyển động và trục dẫn hướng, từ đó hỗ trợ chuyển động nhẹ và ổn định hơn.

Định vị trục và chi tiết chuyển động

LM**LUU giúp duy trì vị trí của cơ cấu trên trục dẫn hướng, hạn chế hiện tượng dịch chuyển không mong muốn trong quá trình vận hành.

Hỗ trợ hệ thống vận hành ổn định

Khi được lựa chọn và lắp đặt phù hợp, vòng bi trượt giúp cơ cấu chuyển động tuyến tính hoạt động ổn định và giảm rung động, tiếng ồn.

Ứng dụng rộng rãi trong cơ khí

LM**LUU có thể được sử dụng trong nhiều hệ thống như:

• Máy tự động cắt bao bì
• Máy cắt giấy
• Máy móc nông nghiệp
• Thiết bị vận tải
• Máy móc xây dựng
• Cơ cấu dẫn hướng tuyến tính
• Thiết bị tự động hóa
• Các hệ thống cơ điện tử

Thông số kỹ thuật tổng quan

Lưu ý: Nội dung nguồn được cung cấp chưa có bảng thông số kích thước, tải trọng và thông số động riêng cho từng model LM**LUU, vì vậy không bổ sung các giá trị kỹ thuật chưa được xác nhận.

Hỗ trợ tại Việt Nam – TEKSAN SOLUTIONS

TEKSAN SOLUTIONS cung cấp các giải pháp trục trượt tròn, trục dẫn hướng, bạc trượt tuyến tính và linh kiện chuyển động tuyến tính cho hệ thống tự động hóa tại Việt Nam.

Chúng tôi hỗ trợ:

• Tư vấn lựa chọn đường kính và chiều dài trục.
• Tư vấn bạc trượt tuyến tính tương thích.
• Tư vấn thiết kế hệ thống dẫn hướng.
• Cung cấp sản phẩm và chứng từ theo yêu cầu.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• Giao hàng trên toàn quốc.
