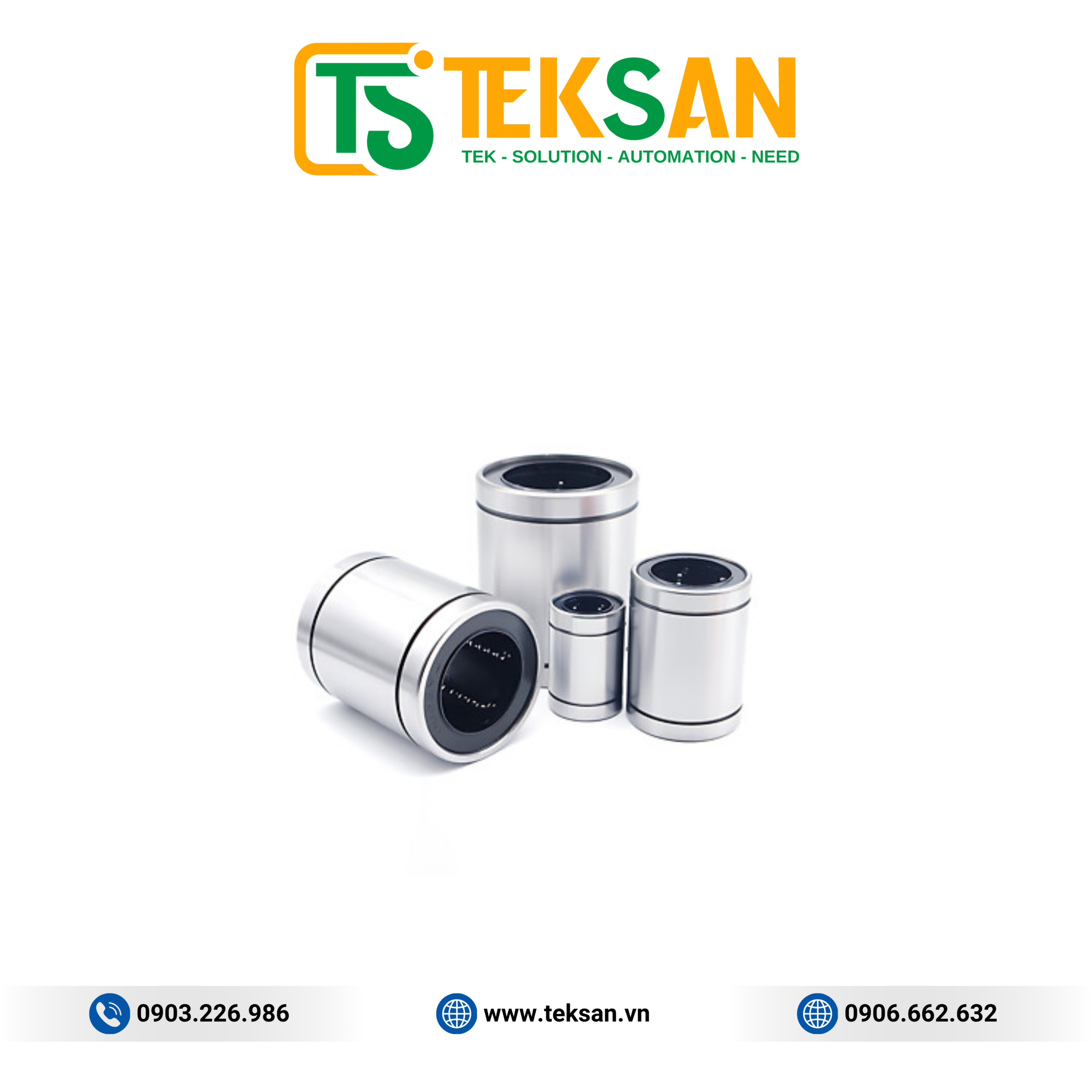

Vòng bi trượt LM Series – Standard Linear Bearing

LM Series là dòng vòng bi trượt tuyến tính (Linear Bearing) được thiết kế để dẫn hướng chuyển động tịnh tiến trên trục tròn. Cấu tạo gồm vòng ngoài, vòng trong, các viên bi, vòng cách và phớt, giúp tạo chuyển động tuyến tính êm ái, giảm ma sát và duy trì độ ổn định trong quá trình vận hành.

Sản phẩm được sử dụng rộng rãi trong các hệ thống cơ khí, máy tự động, máy CNC, thiết bị gia công chính xác và các hệ thống truyền động tuyến tính.

Đặc điểm nổi bật của LM Series

Thiết kế Linear Bearing tiêu chuẩn

LM Series được sản xuất theo kích thước tiêu chuẩn, giúp sản phẩm có khả năng:

• Dễ dàng lắp đặt
• Dễ thay thế
• Tương thích với các hệ thống trục dẫn hướng tuyến tính tiêu chuẩn
• Phù hợp với nhiều loại máy móc và thiết bị tự động hóa

Chuyển động tuyến tính ổn định

Các viên bi chuyển động bên trong thân vòng bi giúp:

• Giảm hệ số ma sát
• Chuyển động trơn tru
• Giảm tiếng ồn
• Tăng độ ổn định của cơ cấu
• Hỗ trợ chuyển động tuyến tính chính xác

Vật liệu và xử lý nhiệt

Thân vòng bi sử dụng thép hợp kim được xử lý nhiệt, giúp nâng cao độ bền và khả năng làm việc trong các hệ thống cơ khí.

Vòng cách bằng nhựa giúp giảm tiếng ồn và duy trì khoảng cách phù hợp giữa các viên bi trong quá trình vận hành.

Dải kích thước đa dạng

LM Series có nhiều kích thước, từ các loại đường kính nhỏ cho đến các model kích thước lớn, đáp ứng nhiều yêu cầu về tải trọng và kết cấu máy.

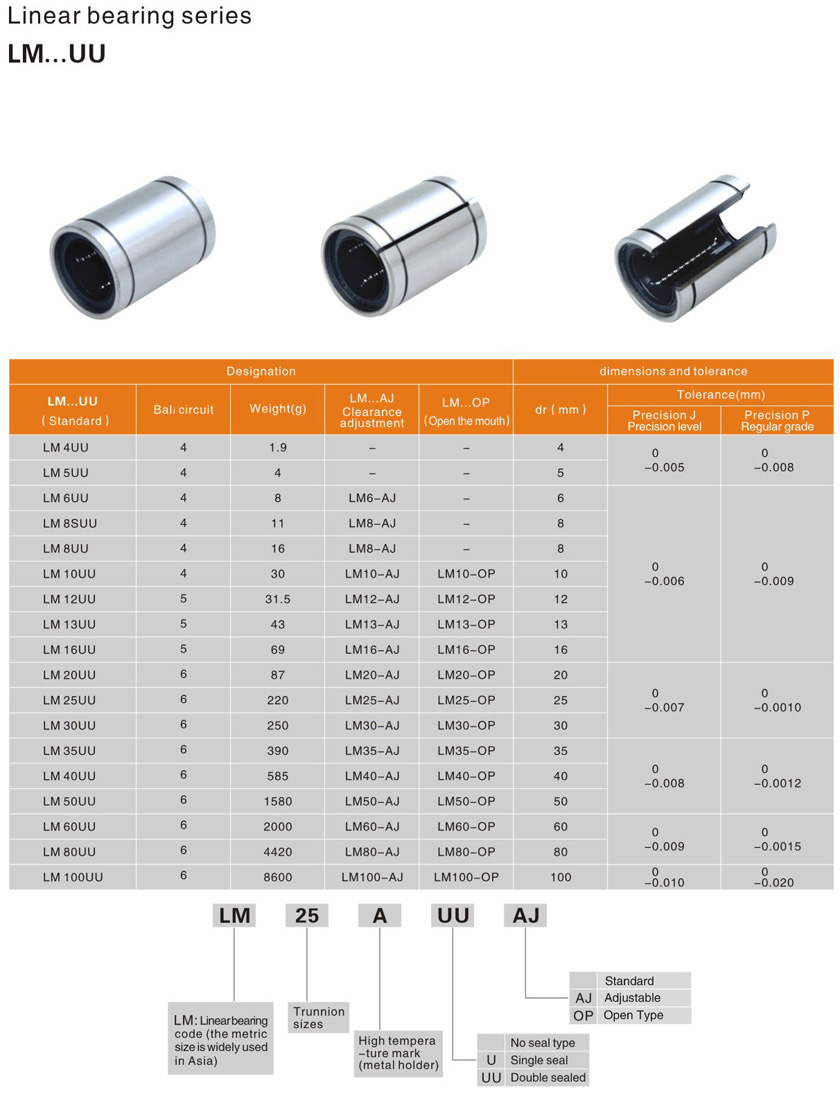

Các model thuộc LM Series

LM Series bao gồm nhiều dòng sản phẩm:

LM Standard Linear Bearing

• LM3UU
• LM4UU
• LM5UU
• LM6UU
• LM8SUU
• LMBUU
• LM10UU
• LM12UU
• LM13UU
• LM16UU
• LM20UU
• LM25UU
• LM30UU
• LM35UU
• LM40UU
• LM50UU
• LM60UU
• LM80UU
• LM100JU
• LM120UU
• LM150UU

LM AJ Series

• LM10AJUU
• LM12AJUU
• LM13AJUU
• LM16AJUU
• LM20AJUU
• LM25AJUU
• LM30AJUU
• LM35AJUU
• LM40AJUU
• LM50AJUU
• LM60AJUU
• LM80AJUU
• LM100AJUU
• LM120AJUU
• LM150AJUU

LM PUU Series

• LM100PUU
• LM120PUU
• LM130PUU
• LM160PUU
• LM200PUU
• LM250PUU
• LM300PUU
• LM350PUU
• LM400PUU
• LM500PUU
• LM600PUU
• LM800PUU
• LM1000PUU
• LM1200PUU
• LM1500PUU

Cấu tạo của vòng bi trượt LM

Vòng bi trượt LM Series gồm các bộ phận chính:

Vòng ngoài:
Được lắp cố định vào thân hoặc cụm chuyển động của máy.

Vòng trong:
Tạo bề mặt tiếp xúc với trục dẫn hướng và hỗ trợ chuyển động tuyến tính.

Bi lăn:
Các viên bi chuyển động liên tục trong rãnh bên trong vòng bi, tạo chuyển động tuyến tính với ma sát thấp.

Vòng cách:
Giữ khoảng cách giữa các viên bi, giúp các viên bi chuyển động ổn định.

Phớt:
Có tác dụng hạn chế bụi bẩn xâm nhập và hỗ trợ giữ chất bôi trơn bên trong vòng bi.

Ưu điểm của LM Series

• Chuyển động tuyến tính trơn tru
• Hệ số ma sát thấp
• Thiết kế nhỏ gọn
• Độ chính xác định vị tốt
• Hoạt động ổn định
• Giảm tiếng ồn khi vận hành
• Khả năng thay thế cao theo tiêu chuẩn
• Dải kích thước đa dạng
• Phù hợp với nhiều loại trục dẫn hướng
• Có phiên bản sử dụng phớt kép
• Có thể sử dụng trong nhiều loại máy móc tự động hóa

Ứng dụng

Vòng bi trượt LM Series được sử dụng trong nhiều hệ thống chuyển động tuyến tính như:

• Máy tiện
• Máy CNC
• Máy gia công chính xác
• Máy cắt
• Máy cắt đá
• Máy gia công gỗ
• Máy đột dập
• Máy mài
• Machine Center
• Machine Tools
• Thiết bị tự động hóa
• Thiết bị truyền động tuyến tính
• Thiết bị sản xuất bán dẫn
• Thiết bị chuyển tải tốc độ cao
• Các hệ thống cơ điện tử
• Các cơ cấu dẫn hướng trục X, Y, Z

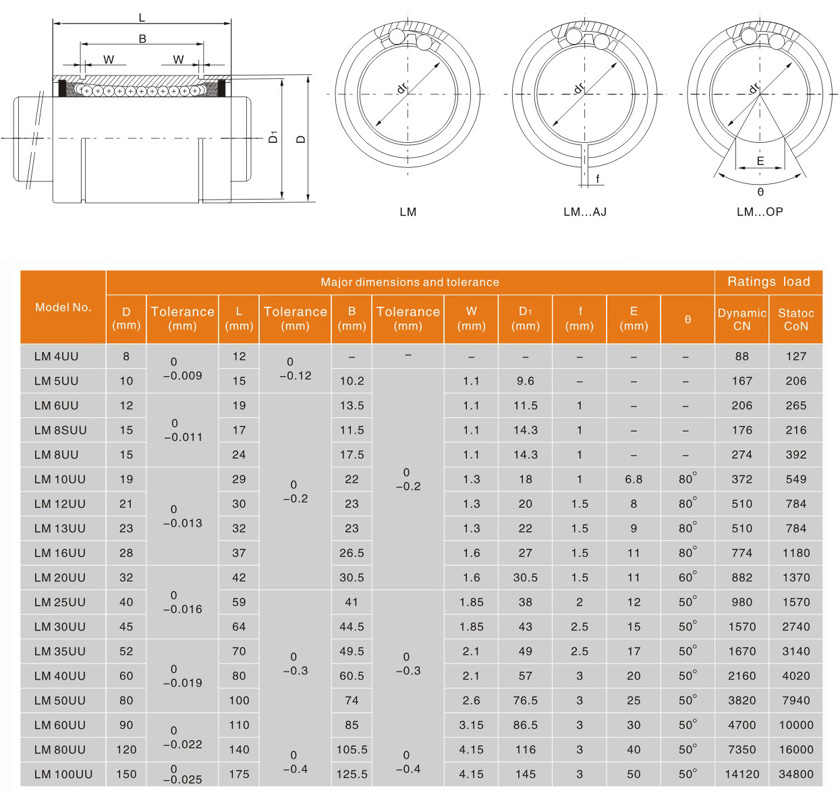

Thông số kỹ thuật tổng quan

Lưu ý: Các thông số tải trọng, kích thước và khả năng làm việc thực tế cần được lựa chọn theo từng model LM cụ thể và điều kiện lắp đặt. Không nên áp dụng một giá trị tải trọng chung cho toàn bộ LM Series.

Ứng dụng trong hệ thống dẫn hướng tuyến tính

LM Series thường được kết hợp với trục tròn dẫn hướng để tạo thành một cơ cấu chuyển động tuyến tính hoàn chỉnh.

Cấu hình cơ bản:

Trục dẫn hướng tròn → Vòng bi trượt LM → Cụm bàn trượt → Cơ cấu truyền động

Khi trục dẫn hướng có độ chính xác và độ cứng phù hợp, vòng bi LM có thể tạo chuyển động tịnh tiến ổn định cho các cơ cấu tự động hóa.
