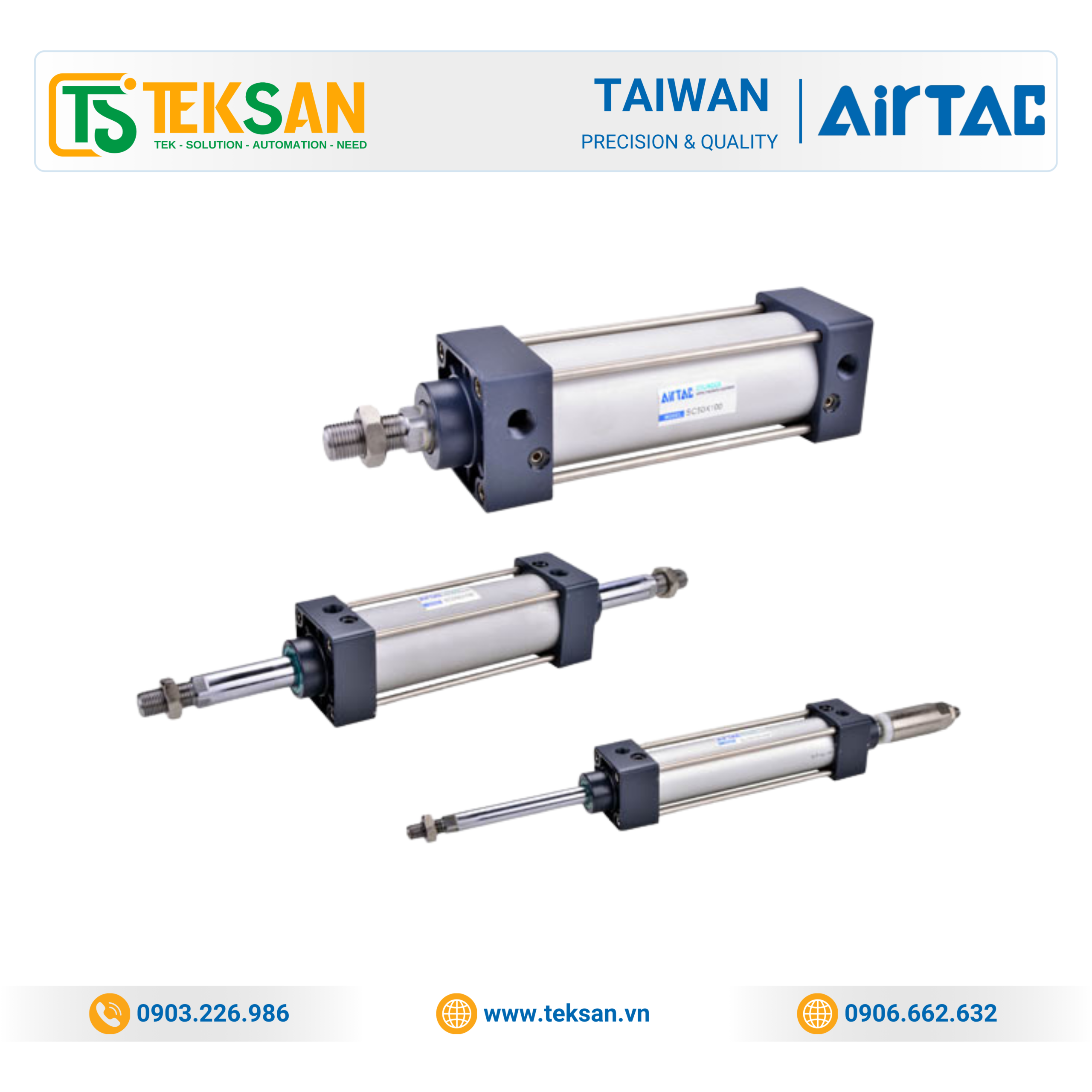

AIRTAC SC Series – Xi Lanh Khí Nén Tiêu Chuẩn Tie-Rod Chính Hãng
Xi lanh khí nén AIRTAC SC Series là dòng Standard Tie-Rod Pneumatic Cylinder dạng thanh giằng, thiết kế cho chuyển động tuyến tính ổn định trong máy móc và hệ thống tự động hóa. Cấu trúc chắc chắn, phớt piston hai chiều có khả năng giữ mỡ và cơ cấu điều chỉnh giảm chấn giúp xi lanh vận hành êm, ổn định và bền bỉ.
SC Series có nhiều kích thước đường kính và hành trình, đáp ứng linh hoạt các yêu cầu thiết kế máy và hệ thống khí nén công nghiệp.
TEKSAN Solutions – Nhà cung cấp AIRTAC chính hãng tại Việt Nam, hỗ trợ tư vấn lựa chọn xi lanh, báo giá nhanh và đáp ứng nhu cầu từ khách hàng kỹ thuật, nhà chế tạo máy và doanh nghiệp tự động hóa.
AIRTAC SC Series, xi lanh khí nén AIRTAC SC, xi lanh SC AIRTAC, AIRTAC SC32, AIRTAC SC40, AIRTAC SC50, AIRTAC SC63, AIRTAC SC80, AIRTAC SC100
standard pneumatic cylinder, tie rod pneumatic cylinder, standard tie rod cylinder, xi lanh khí nén tiêu chuẩn, xi lanh thanh giằng, xi lanh khí nén SC32, xi lanh khí nén SC63, AIRTAC pneumatic cylinder
mua xi lanh AIRTAC chính hãng, giá xi lanh AIRTAC SC, đại lý AIRTAC Việt Nam, nhà cung cấp AIRTAC, AIRTAC chính hãng Việt Nam, xi lanh khí nén AIRTAC chính hãng
AIRTAC SC Series – Xi lanh khí nén tiêu chuẩn Tie-Rod chính hãng, đa dạng đường kính và hành trình. TEKSAN cung cấp AIRTAC chính hãng, tồn kho lớn, tư vấn kỹ thuật và báo giá nhanh tại Việt Nam.
Liên kết tải xuống tệp thiết kế:
AIRTAC SC Series – Standard Tie-Rod Pneumatic Cylinder
AIRTAC SC Series là dòng xi lanh khí nén tiêu chuẩn dạng thanh giằng (Tie-Rod Cylinder), được thiết kế để tạo chuyển động tuyến tính bằng khí nén trong các hệ thống máy móc công nghiệp và tự động hóa.
Dòng SC sử dụng kết cấu xi lanh thanh giằng, trong đó thân ống xi lanh cùng nắp trước và nắp sau được liên kết bằng tie rod, tạo nên kết cấu chắc chắn và độ tin cậy cao trong quá trình vận hành.
Đặc điểm nổi bật của AIRTAC SC Series
1. Thiết kế xi lanh tiêu chuẩn, kết cấu chắc chắn
SC Series được thiết kế theo dạng Tie-Rod Pneumatic Cylinder, phù hợp với nhiều loại máy móc và hệ thống tự động hóa công nghiệp. Kết cấu liên kết giữa thân xi lanh và nắp trước/sau bằng thanh giằng giúp tăng độ ổn định và độ tin cậy khi làm việc.
2. Phớt piston hai chiều, hỗ trợ giữ mỡ
Piston sử dụng cấu trúc phớt hai chiều không đồng nhất, thiết kế gọn và có chức năng dự trữ mỡ bôi trơn, góp phần duy trì khả năng vận hành ổn định của xi lanh.
3. Tiết kiệm không gian lắp đặt
So với xi lanh tiêu chuẩn ISO 15552 cùng đường kính, SC Series có chiều dài tổng thể ngắn hơn theo tài liệu sản phẩm, giúp tối ưu không gian trong các thiết kế máy có yêu cầu về kích thước lắp đặt.
4. Điều chỉnh giảm chấn êm và ổn định
SC Series được trang bị cơ cấu điều chỉnh giảm chấn (cushion adjustment), cho phép kiểm soát chuyển động của piston khi gần cuối hành trình, giúp hạn chế va đập và cải thiện độ ổn định khi vận hành.
5. Nhiều lựa chọn kích thước và phụ kiện
Dòng SC cung cấp nhiều lựa chọn về đường kính bore, hành trình và phụ kiện lắp đặt, giúp kỹ sư dễ dàng lựa chọn cấu hình phù hợp với từng thiết kế máy.
6. Phớt chịu nhiệt
Theo thông tin sản phẩm được cung cấp, vật liệu phớt có khả năng chịu nhiệt cao, đảm bảo xi lanh có thể hoạt động bình thường ở điều kiện nhiệt độ lên đến 150°C.
Thông số kỹ thuật AIRTAC SC Series
| Thông số | SC Series |
|---|---|
| Thương hiệu | AIRTAC |
| Dòng sản phẩm | SC Series |
| Loại | Standard Tie-Rod Pneumatic Cylinder |
| Kiểu xi lanh | Xi lanh khí nén thanh giằng |
| Nguyên lý | Tác động khí nén |
| Đường kính | Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm |
| Hành trình | Có nhiều tùy chọn theo model |
| Giảm chấn | Có, điều chỉnh được |
| Phớt piston | Phớt hai chiều |
| Kết cấu | Tie-Rod |
| Nhiệt độ | Phớt được thiết kế cho điều kiện lên đến 150°C theo tài liệu sản phẩm |
Lưu ý: Khi lựa chọn model SC Series cụ thể, cần xác định đường kính, hành trình, kiểu lắp đặt và điều kiện làm việc thực tế của thiết bị.

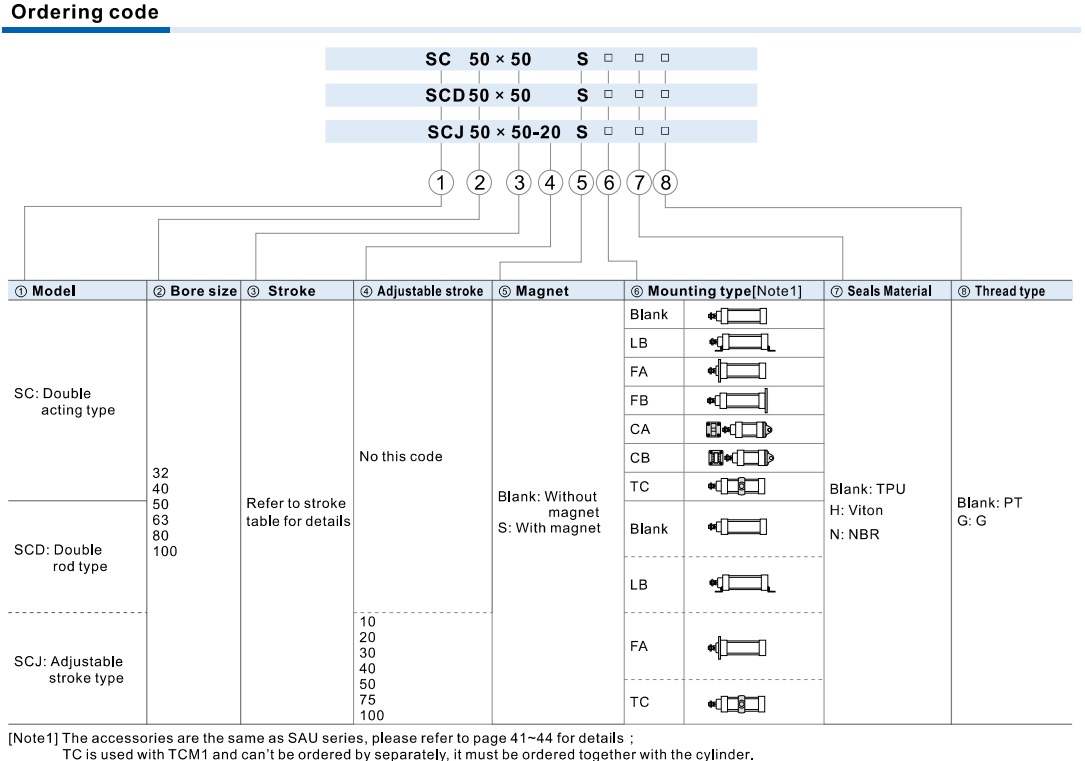

Các dòng và mã sản phẩm AIRTAC SC Series
AIRTAC SC Series có nhiều biến thể để đáp ứng các yêu cầu lắp đặt khác nhau:
- SC Series
- SCD Series
- SCJ Series
- SC-S Series
- SCD-S Series
- Các kích thước bore phổ biến: SC32, SC40, SC50, SC63, SC80, SC100
- Hành trình đa dạng từ các lựa chọn ngắn như 25 mm, 50 mm, 75 mm, 80 mm, 100 mm… đến các hành trình dài hơn tùy model.
Ví dụ:
SC32: SC32×25, SC32×50, SC32×75, SC32×100, SC32×150, SC32×200, SC32×300, SC32×500, SC32×800, SC32×1000…
SC40: SC40×25, SC40×50, SC40×75, SC40×100, SC40×150, SC40×200, SC40×300, SC40×500, SC40×800, SC40×1000, SC40×1200…
SC50: SC50×25, SC50×50, SC50×75, SC50×100, SC50×150, SC50×200, SC50×300, SC50×500, SC50×800, SC50×1000, SC50×1200…
SC63: SC63×25, SC63×50, SC63×75, SC63×100, SC63×150, SC63×200, SC63×300, SC63×500, SC63×800, SC63×1000, SC63×1200, SC63×1500…
SC80: SC80×25, SC80×50, SC80×75, SC80×100, SC80×150, SC80×200, SC80×300, SC80×500, SC80×800, SC80×1000, SC80×1200, SC80×1500…
SC100: SC100×25, SC100×50, SC100×75, SC100×100, SC100×150, SC100×200, SC100×300, SC100×500, SC100×800, SC100×1000, SC100×1200, SC100×1500…
Ngoài ra, dòng SCD và SCJ cũng có các lựa chọn kích thước và hành trình tương ứng.

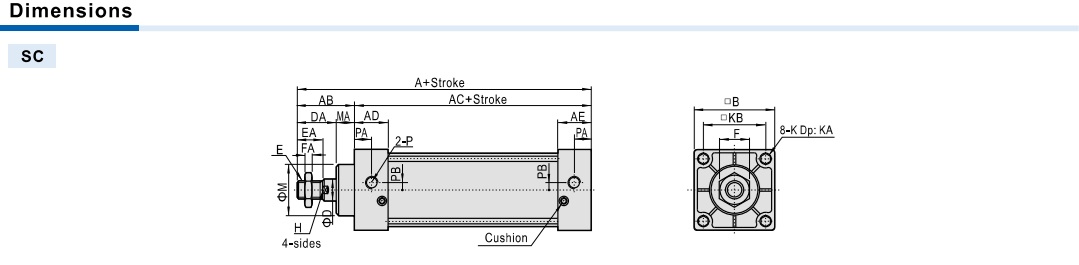

| Bore size/Item | A | AB | AC | AD | AE | B | D | DA | E | EA | F | FA | H | K | KA | KB | M | MA | P | PA | PB |
| SC32 | 140 | 47 | 93 | 27.5 | 27.5 | 45 | 12 | 32 | M10*1.25 | 22 | 17 | 6 | 10 | M6*1.0 | 14.5 | 33 | 28 | 15 | 1/8″ | 14 | 5.5 |
| SC40 | 142 | 49 | 93 | 27.5 | 27.5 | 50 | 16 | 34 | M12*1.25 | 24 | 17 | 7 | 13 | M6*1.0 | 14.5 | 37 | 32 | 15 | 1/4″ | 15 | 6 |
| SC50 | 150 | 57 | 93 | 27.5 | 27.5 | 62 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 17 | M6*1.0 | 14.5 | 47 | 38 | 15 | 1/4″ | 17 | 8.5 |
| SC63 | 153 | 57 | 96 | 27.5 | 27.5 | 75 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 17 | M8*1.25 | 14.5 | 56 | 38 | 15 | 3/8″ | 15 | 9.5 |
| SC80 | 182 | 75 | 107 | 33 | 33 | 94 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 22 | M10*1.5 | 17 | 70 | 47 | 21 | 3/8″ | 19.5 | 10 |
| SC100 | 188 | 75 | 113 | 33 | 33 | 112 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 22 | M10*1.5 | 17 | 84 | 47 | 21 | 1/2″ | 16.5 | 11 |

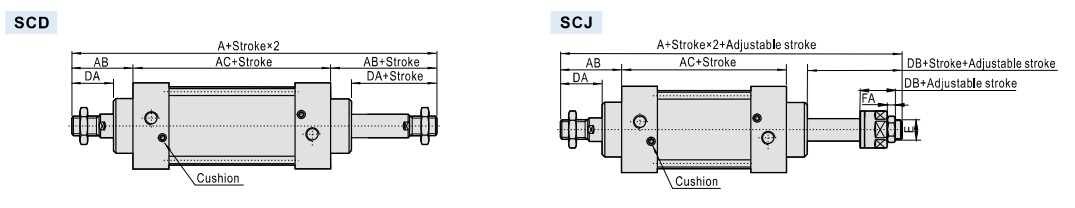

| Bore size/Item | A(SCD) | A(SCJ) | AB | AC | DA | DB | E | FA |
| SC32 | 187 | 182 | 47 | 93 | 32 | 27 | M10*1.25 | 6 |
| SC40 | 191 | 185 | 49 | 93 | 34 | 28 | M12*1.25 | 7 |
| SC50 | 207 | 194 | 57 | 93 | 42 | 29 | M16*1.5 | 8 |
| SC63 | 210 | 197 | 57 | 96 | 42 | 29 | M16*1.5 | 8 |
| SC80 | 257 | 238.5 | 75 | 107 | 54 | 35.5 | M20*1.5 | 10 |
| SC100 | 263 | 244.5 | 75 | 113 | 54 | 35.5 | M20*1.5 | 10 |
Ứng dụng của AIRTAC SC Series
Xi lanh khí nén SC Series phù hợp với nhiều hệ thống:
- Máy tự động hóa công nghiệp
- Máy chế tạo và lắp ráp
- Máy đóng gói
- Dây chuyền sản xuất
- Hệ thống cấp phôi
- Máy gia công
- Cơ cấu kẹp, đẩy và nâng
- Thiết bị xử lý vật liệu
- Máy chuyên dụng và máy tự động hóa
Đặc biệt, SC Series phù hợp với OEM, SI, nhà chế tạo máy và bộ phận kỹ thuật nhà máy cần lựa chọn xi lanh khí nén tiêu chuẩn với nhiều kích thước và hành trình.
TEKSAN – Nhà cung cấp AIRTAC chính hãng tại Việt Nam
TEKSAN Solutions cung cấp các sản phẩm AIRTAC chính hãng cho hệ thống tự động hóa và khí nén công nghiệp tại Việt Nam, bao gồm:
- Preparation Units – Bộ xử lý nguồn khí
- Control Components – Linh kiện điều khiển khí nén
- Actuators – Xi lanh và cơ cấu chấp hành
- Fittings, Tubing & Accessories – Đầu nối, ống khí và phụ kiện
- Guide – Thanh dẫn hướng tuyến tính
Với nguồn hàng tồn kho lớn tại Việt Nam, TEKSAN hỗ trợ khách hàng từ khâu tư vấn lựa chọn model → kiểm tra mã hàng → báo giá → cung cấp sản phẩm → hỗ trợ kỹ thuật.
Cam kết từ TEKSAN
✅ AIRTAC chính hãng
✅ Nguồn hàng tồn kho lớn tại Việt Nam
✅ Giao hàng nhanh
✅ Đầy đủ CO, CQ theo yêu cầu
✅ Giá cạnh tranh
✅ Tư vấn kỹ thuật chuyên sâu
✅ Hỗ trợ trước và sau bán hàng
📞 Hotline/Zalo: 0903.226.986 – 0906.662.632 – 0978.968.232
🌐 Website: www.teksan.vn
📧 Email: sales@teksan.vn
Vui lòng liên hệ TEKSAN để được tư vấn và báo giá AIRTAC SC Series phù hợp với thiết kế của bạn.
