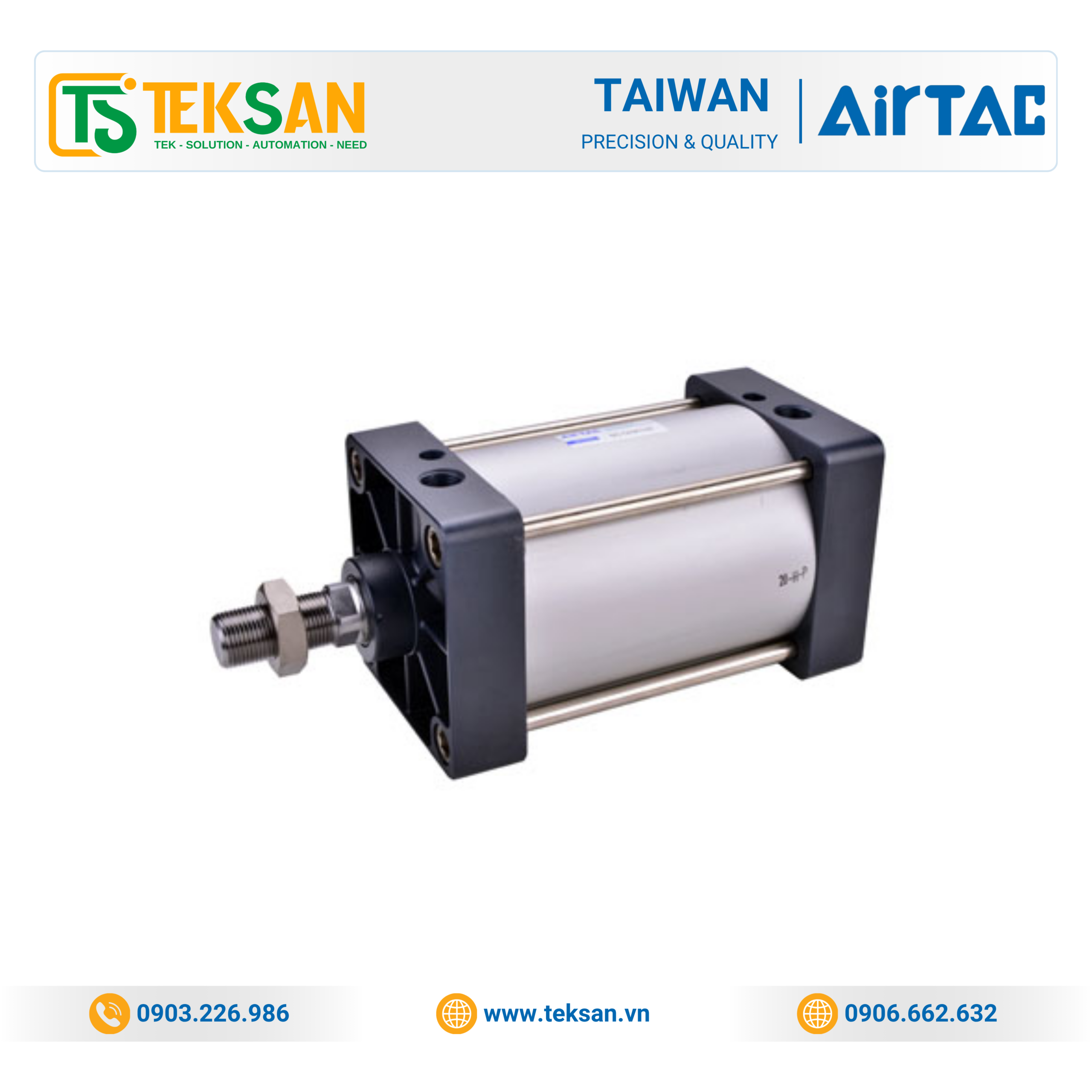

AIRTAC SC Series Big Bore – Standard Tie-Rod Pneumatic Cylinder

AIRTAC SC Series Big Bore là dòng xi lanh khí nén tiêu chuẩn đường kính lớn (Big Bore Pneumatic Cylinder) thuộc nhóm Standard Cylinders của AIRTAC.

Dòng sản phẩm được phát triển cho các ứng dụng cần lực tác động lớn, khả năng chịu tải cao và chuyển động tuyến tính ổn định. Với kết cấu Tie-Rod, piston tác động kép và nhiều lựa chọn hành trình, SC Big Bore có thể đáp ứng nhiều yêu cầu trong máy móc tự động hóa và thiết bị công nghiệp.

Đặc điểm nổi bật của AIRTAC SC Big Bore

1. Đường kính lớn – lực tác động cao

SC Big Bore cung cấp các kích thước:

• SC125 – Ø125 mm
• SC160 – Ø160 mm
• SC200 – Ø200 mm
• SC250 – Ø250 mm

Đường kính bore lớn giúp dòng SC Big Bore phù hợp với các cơ cấu cần lực đẩy/kéo lớn và khả năng xử lý tải nặng.

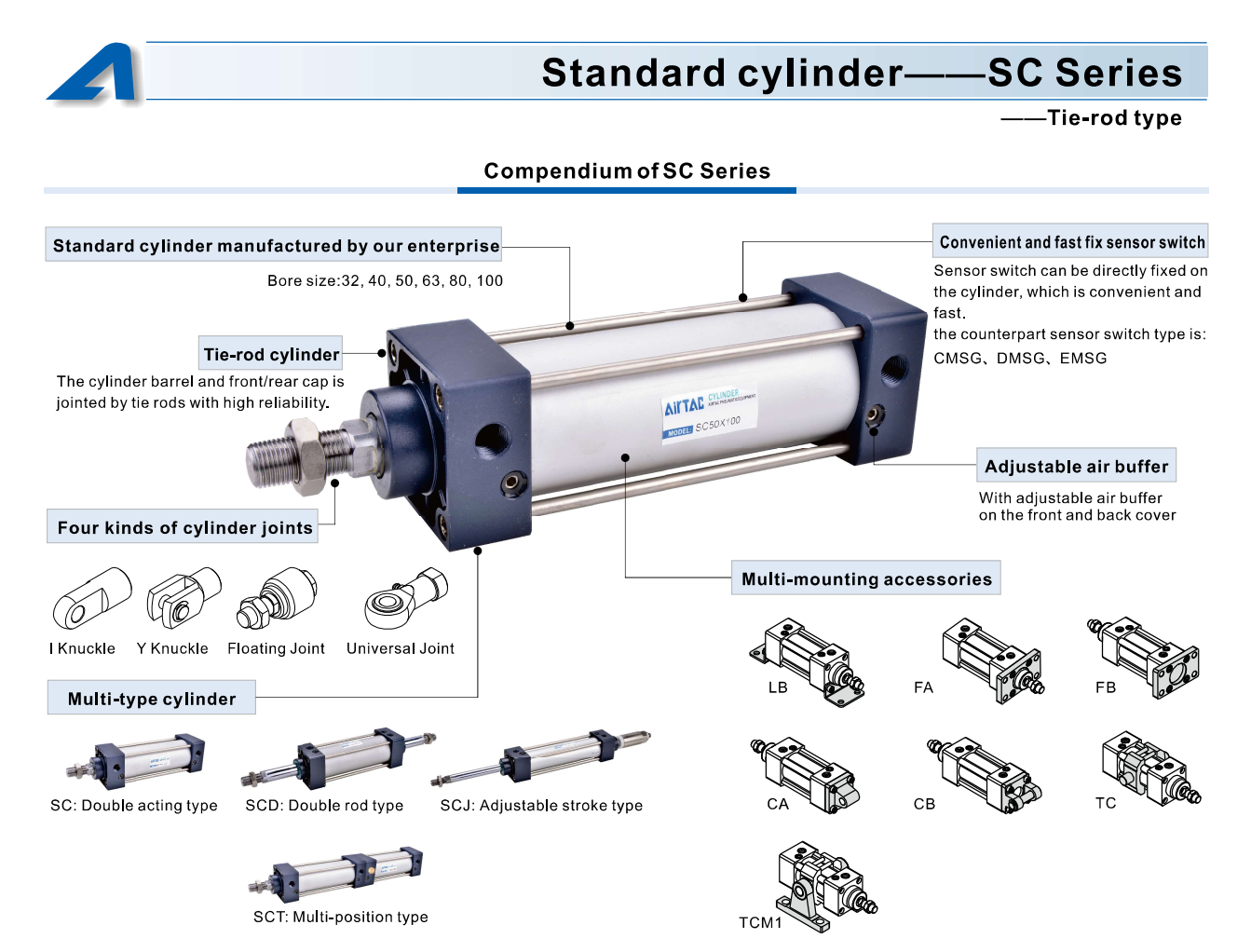

2. Kết cấu Tie-Rod chắc chắn

Xi lanh sử dụng kết cấu Tie-Rod Cylinder, trong đó thân xi lanh và nắp trước/nắp sau được liên kết bằng các thanh giằng.

Thiết kế này tạo kết cấu chắc chắn và có độ tin cậy cao khi sử dụng trong các hệ thống máy công nghiệp.

3. Thiết kế theo tiêu chuẩn ISO6430

Theo tài liệu AIRTAC được cung cấp, SC Series Big Bore được thiết kế theo tiêu chuẩn ISO6430.

Đây là lựa chọn phù hợp cho các hệ thống cần xi lanh khí nén tiêu chuẩn với khả năng tích hợp vào thiết kế máy.

4. Phớt piston hai chiều

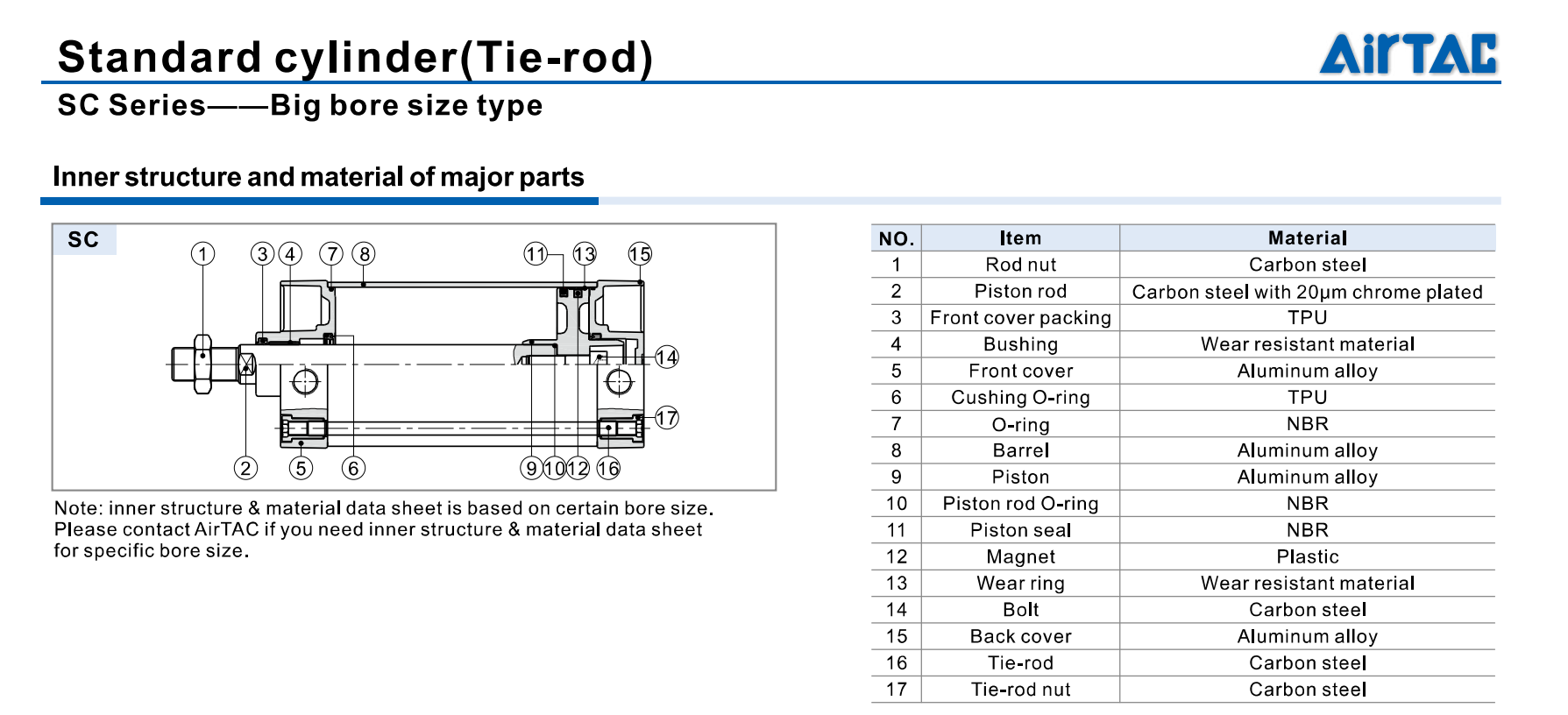

Piston sử dụng cấu trúc phớt hai chiều không đồng nhất (heterogeneous two-way seal structure).

Thiết kế phớt có kích thước gọn đồng thời có khả năng dự trữ mỡ bôi trơn, hỗ trợ duy trì hiệu suất vận hành của xi lanh.

5. Giảm chấn điều chỉnh ổn định

SC Big Bore được trang bị cơ cấu điều chỉnh giảm chấn (adjustable cushion).

Người sử dụng có thể điều chỉnh khả năng giảm chấn để kiểm soát chuyển động của piston khi tiến đến cuối hành trình, giúp hạn chế va đập và duy trì chuyển động ổn định.

6. Nhiều lựa chọn hành trình

SC Big Bore hỗ trợ nhiều lựa chọn hành trình, từ hành trình ngắn đến hành trình dài.

Theo thông tin sản phẩm được cung cấp:

• Standard stroke: 25 – 1000 mm
• Maximum standard stroke: 1500 mm
• Maximum stroke: 2000 mm
• Có thể yêu cầu hành trình đặc biệt theo nhu cầu ứng dụng.

7. Nhiều lựa chọn phụ kiện lắp đặt

AIRTAC cung cấp nhiều loại mounting accessories cho SC Big Bore, giúp kỹ sư dễ dàng tích hợp xi lanh vào các thiết kế máy khác nhau.

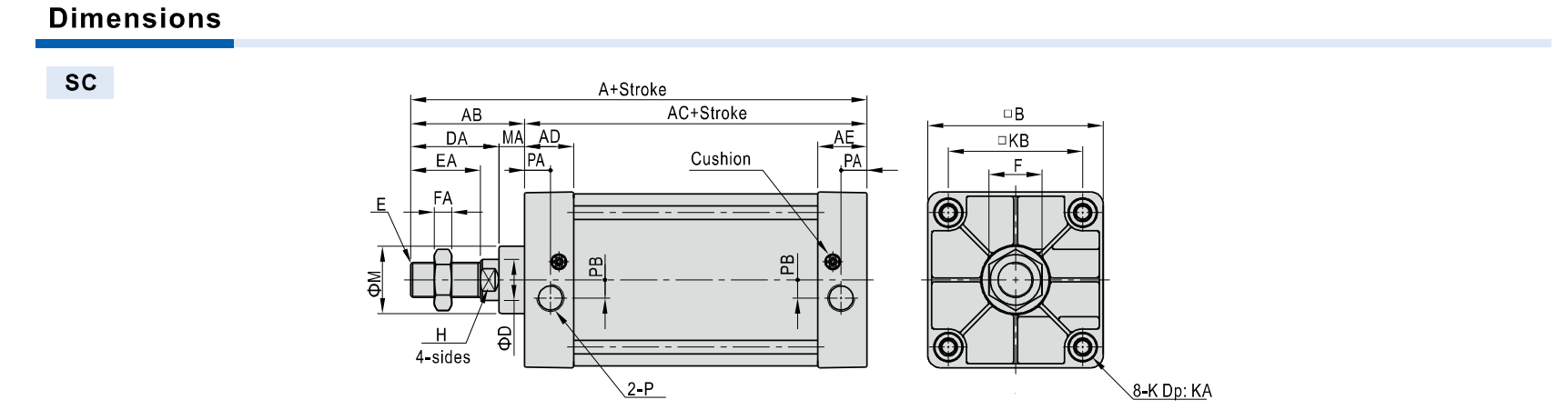

Thông số kỹ thuật AIRTAC SC Series Big Bore

Lưu ý: Việc lựa chọn model, hành trình, kiểu ren, phụ kiện và điều kiện làm việc cần được xác nhận theo catalog/mã hàng cụ thể của AIRTAC.

Bore size/Item	A	AB	AC	AD	AE	B	D	DA	E	EA	F	FA	H	K	KA	KB	M	MA	P	PA	PB
SC125	203	88	115	38	38	136	32	68	M27*2.0	54	41	13.5	27	M12*1.75	21.5	104	52	20	1/2″	20	14
SC160	239	113	126	38	38	174	40	88	M36*2.0	72	55	18	36	M16*2.0	21	134	62	25	3/4″	20	15
SC200	244	118	126	38	38	214	40	88	M36*2.0	72	55	18	36	M16*2.0	21	163	62	30	3/4″	20	15
SC250	294	141	153	48	48	267	50	106	M42*2.0	84	65	21	46	M20*2.5	26.5	202	86	35	1″	25.5	22

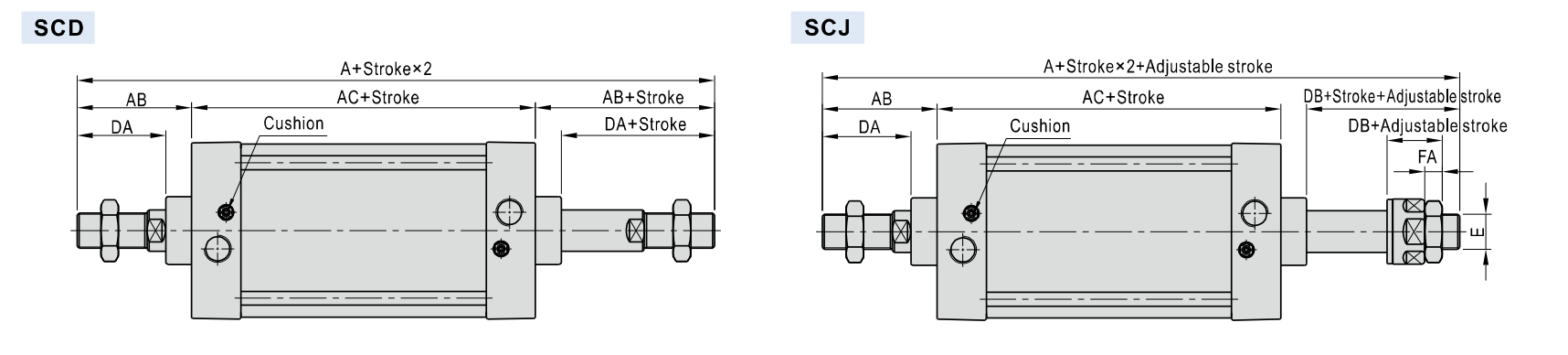

Bore size/Item	A(SCD)	A(SCJ)	AB	AC	DA	DB	E	FA
SC125	291	265.5	88	115	68	42.5	M27*2.0	13.5
SC160	352	332	113	126	88	68	M36*2.0	18
SC200	362	342	118	126	88	68	M36*2.0	18
SC250	435	409	141	153	106	80	M42*2.0	21

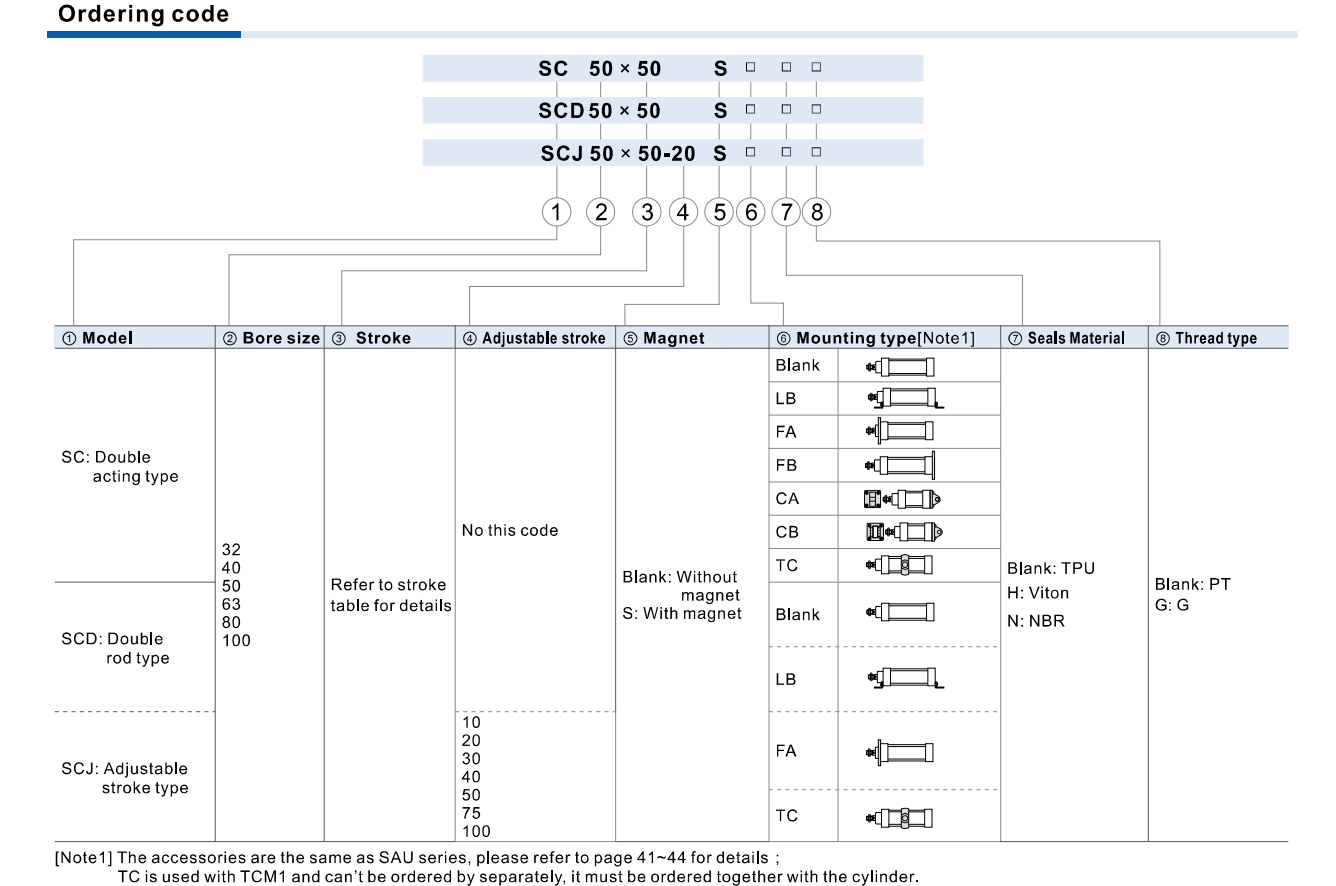

Các mã hàng AIRTAC SC Series Big Bore

SC125 – Bore Ø125 mm

Một số lựa chọn hành trình:

SC125×25, SC125×50, SC125×75, SC125×80, SC125×100, SC125×125, SC125×150, SC125×160, SC125×175, SC125×200, SC125×250, SC125×300, SC125×350, SC125×400, SC125×450, SC125×500, SC125×600, SC125×700, SC125×800, SC125×900, SC125×1000.

SC160 – Bore Ø160 mm

SC160×25, SC160×50, SC160×75, SC160×80, SC160×100, SC160×125, SC160×150, SC160×160, SC160×175, SC160×200, SC160×250, SC160×300, SC160×350, SC160×400, SC160×450, SC160×500, SC160×600, SC160×700, SC160×800, SC160×900, SC160×1000.

SC200 – Bore Ø200 mm

SC200×25, SC200×50, SC200×75, SC200×80, SC200×100, SC200×125, SC200×150, SC200×160, SC200×175, SC200×200, SC200×250, SC200×300, SC200×350, SC200×400, SC200×450, SC200×500, SC200×600, SC200×700, SC200×800, SC200×900, SC200×1000.

SC250 – Bore Ø250 mm

SC250×25, SC250×50, SC250×75, SC250×80, SC250×100, SC250×125, SC250×150, SC250×160, SC250×175, SC250×200, SC250×250, SC250×300, SC250×350, SC250×400, SC250×450, SC250×500, SC250×600, SC250×700, SC250×800, SC250×900, SC250×1000.

Ngoài dòng SC, AIRTAC còn có các biến thể như SCD, SCJ, SC-S, SCD-S và SCJ-S tùy cấu hình và yêu cầu lắp đặt.

Ứng dụng của AIRTAC SC Big Bore

Nhờ đường kính lớn và khả năng tạo lực cao, SC Big Bore phù hợp với các ứng dụng:

• Máy ép khí nén
• Thiết bị nâng và hạ tải
• Máy móc công nghiệp tải lớn
• Dây chuyền sản xuất tự động
• Hệ thống băng tải và xử lý vật liệu
• Máy đóng gói và gia công
• Cơ cấu kẹp, đẩy và định vị
• Thiết bị tự động hóa công nghiệp
• Các hệ thống khí nén cần lực tác động lớn
