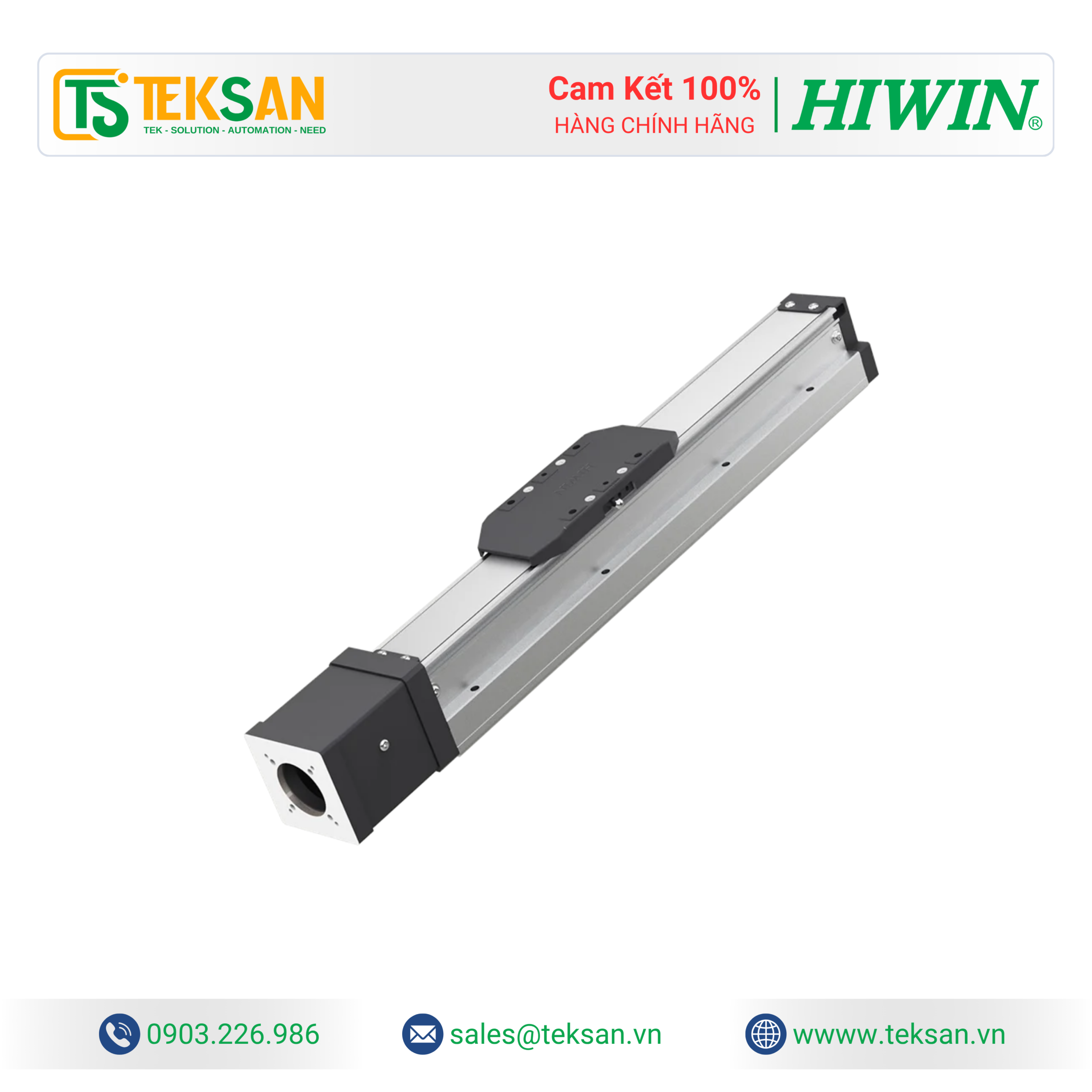

Robot đơn trục HIWIN KC B-TYPE Series – Ball Screw Type

KC B-TYPE Series là dòng Robot đơn trục (Single-Axis Robot) thế hệ mới của HIWIN, sử dụng vitme bi chính xác (Ball Screw) kết hợp ray dẫn hướng tuyến tính tích hợp, mang đến khả năng định vị chính xác, vận hành ổn định và dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.

Điểm nổi bật của KC B-TYPE Series là thiết kế Quick Installation & Maintenance, cho phép lắp đặt hoặc bảo trì mà không cần tháo nắp che bảo vệ, giúp giảm đáng kể thời gian bảo trì và tăng hiệu quả vận hành dây chuyền.

Ngoài ra, dòng KC B-TYPE còn được tối ưu kết cấu giúp tăng khả năng chịu tải từ 10–30% so với thế hệ trước, đồng thời đạt tiêu chuẩn Cleanroom Class 10 ( tuỳ chọn thêm), đáp ứng các yêu cầu nghiêm ngặt trong môi trường sản xuất sạch.

Đặc điểm nổi bật của KC B-TYPE Series

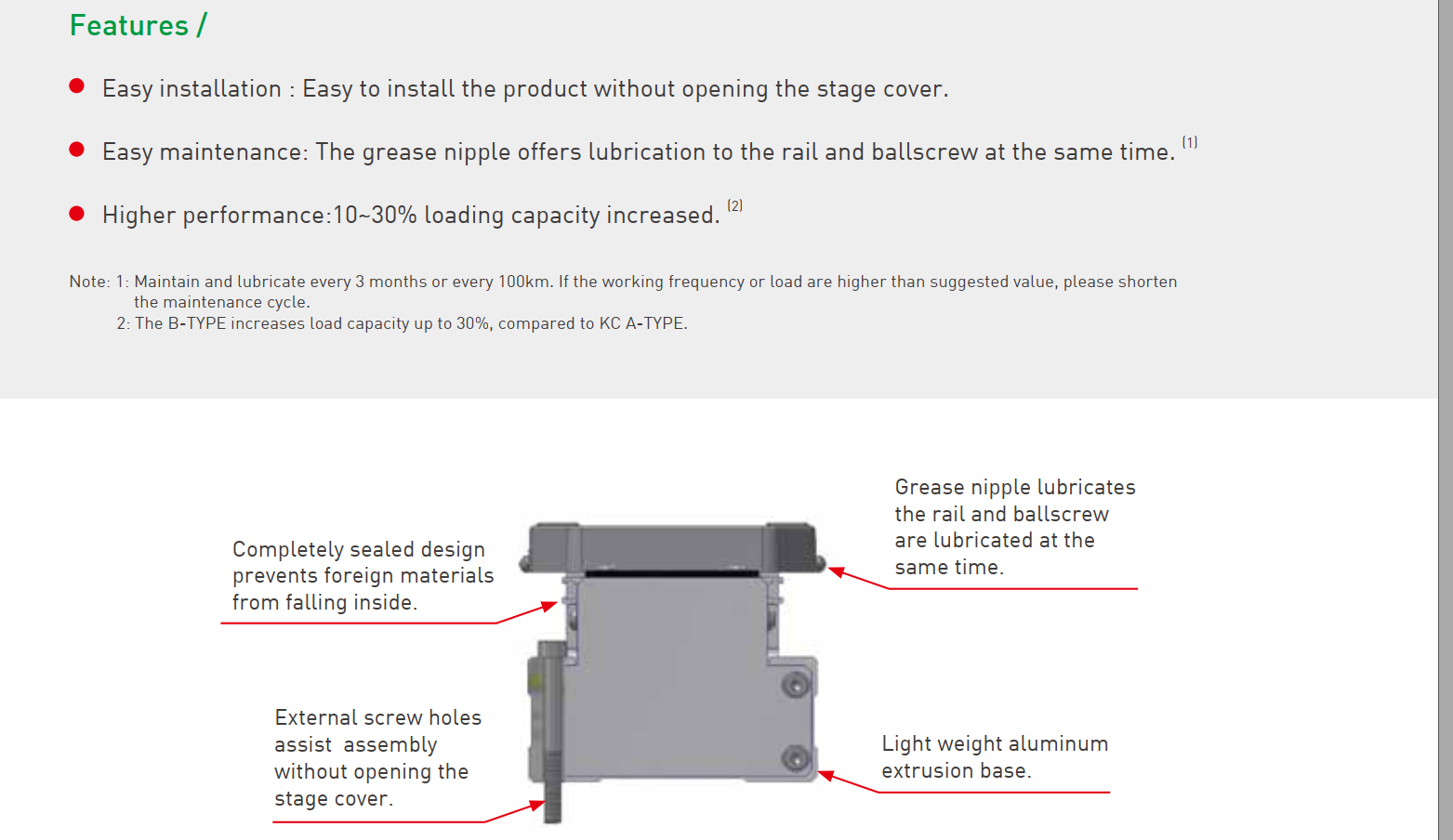

Thiết kế lắp đặt và bảo trì nhanh (Quick Installation & Maintenance)

KC B-TYPE được thiết kế với kết cấu thông minh giúp:

• Không cần tháo nắp bảo vệ khi lắp đặt
• Không cần tháo nắp khi bảo trì
• Rút ngắn thời gian bảo dưỡng
• Giảm thời gian dừng máy
• Tiết kiệm chi phí vận hành

Hiệu suất chịu tải được nâng cao

So với thế hệ trước, KC B-TYPE cải thiện:

• Tăng khả năng chịu tải từ 10–30%
• Độ cứng hệ thống cao hơn
• Vận hành ổn định hơn
• Phù hợp với các ứng dụng yêu cầu tải trọng lớn

Độ chính xác định vị cao

Toàn bộ KC B-TYPE đạt:

Độ chính xác lặp lại

±0.005 mm (tùy model)

hoặc

±0.01 mm

Đáp ứng các ứng dụng yêu cầu độ chính xác cao như:

• Robot Pick & Place
• Máy lắp ráp điện tử
• Thiết bị bán dẫn
• Máy kiểm tra tự động
• Máy đo kiểm
• Thiết bị y tế
• Thiết bị quang học

Truyền động bằng vitme bi chính xác

KC B-TYPE sử dụng cơ cấu Ball Screw giúp:

• Hiệu suất truyền động cao
• Ma sát thấp
• Độ chính xác cao
• Độ cứng lớn
• Tuổi thọ dài
• Vận hành ổn định

Các bước vít (Lead):

• 2 mm
• 5 mm
• 10 mm
• 20 mm

(Tùy từng model)

Tích hợp ray dẫn hướng tuyến tính

Robot sử dụng ray dẫn hướng tuyến tính tích hợp giúp:

• Chịu tải lớn
• Giảm rung động
• Chuyển động mượt
• Tăng tuổi thọ
• Dễ tích hợp thành hệ nhiều trục

Thiết kế dành cho phòng sạch

KC B-TYPE đạt tiêu chuẩn:

Cleanroom Class 10 ( tuỳ chọn thêm)

Giúp:

• Hạn chế phát sinh bụi
• Bảo vệ sản phẩm
• Phù hợp với dây chuyền bán dẫn
• Phù hợp với thiết bị điện tử chính xác

Khả năng chịu tải lớn

Tải trọng tối đa:

Theo phương ngang

lên đến

50 kg

Theo phương đứng

lên đến

15 kg

(Tùy model và Lead)

Tốc độ vận hành ổn định

Tốc độ tuyến tính tối đa:

1.000 mm/s

Đáp ứng các dây chuyền yêu cầu:

• Chu kỳ nhanh
• Độ ổn định cao
• Gia tốc lớn

Hành trình linh hoạt

Hành trình hiệu dụng:

50 ~ 1.100 mm

Giúp dễ dàng lựa chọn theo yêu cầu của từng máy.

Khả năng tương thích Servo Motor

KC B-TYPE hỗ trợ lắp đặt với nhiều thương hiệu Servo nổi tiếng:

• HIWIN
• Mitsubishi
• Panasonic
• Yaskawa
• Delta
• Inovance
• Siemens SIMOTICS

Việc lựa chọn mặt bích (Flange Type) được thực hiện theo tiêu chuẩn lắp đặt của từng hãng Servo.

Các model thuộc KC B-TYPE Series

KC B-TYPE bao gồm:

• KC040 B-TYPE
• KC050 B-TYPE
• KC080 B-TYPE

Mỗi model được tối ưu cho các yêu cầu khác nhau về tải trọng, hành trình và kích thước động cơ.

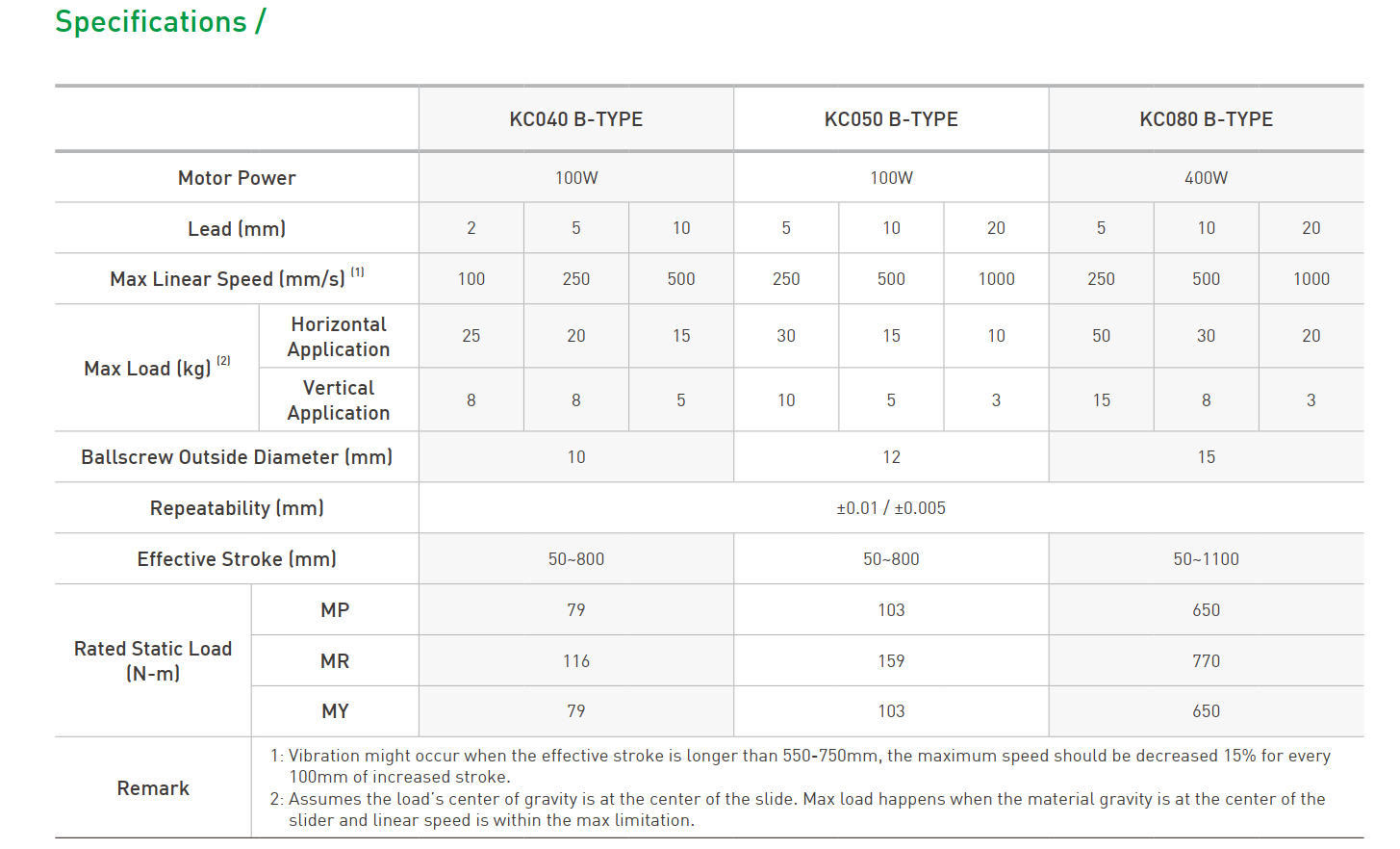

Thông số kỹ thuật tổng quan

Ứng dụng

KC B-TYPE Series phù hợp với nhiều hệ thống tự động hóa hiện đại như:

• Ngành bán dẫn (Semiconductor)
• Phòng sạch (Cleanroom)
• Robot Pick & Place
• Thiết bị PCB
• Máy kiểm tra tự động
• Máy đo kiểm
• Thiết bị y tế
• Thiết bị điện tử
• Dây chuyền chuyển vật liệu
• Robot Cartesian
• Robot nhiều trục
• Hệ thống tự động hóa nhà máy
• Thiết bị quang học
• Máy lắp ráp tự động

Lưu ý khi lựa chọn

• Khi hành trình vượt khoảng 550–750 mm, hiện tượng dao động của vitme có thể xuất hiện, HIWIN khuyến nghị giảm khoảng 15% tốc độ tối đa cho mỗi 100 mm hành trình tăng thêm để đảm bảo độ ổn định.
• Tải trọng tối đa được tính khi trọng tâm tải nằm tại tâm bàn trượt và tốc độ vận hành không vượt quá giới hạn cho phép.
• Khi lắp động cơ Servo, cần lựa chọn đúng chuẩn mặt bích (Flange Type) theo từng hãng Servo.
• HIWIN khuyến nghị sử dụng khớp nối đàn hồi (Flexible Coupling) nhằm giảm sai lệch đồng tâm và tăng tuổi thọ hệ thống truyền động.
• Cần kiểm tra độ đồng tâm giữa động cơ và vitme trong quá trình lắp đặt để đạt hiệu suất tối ưu.
