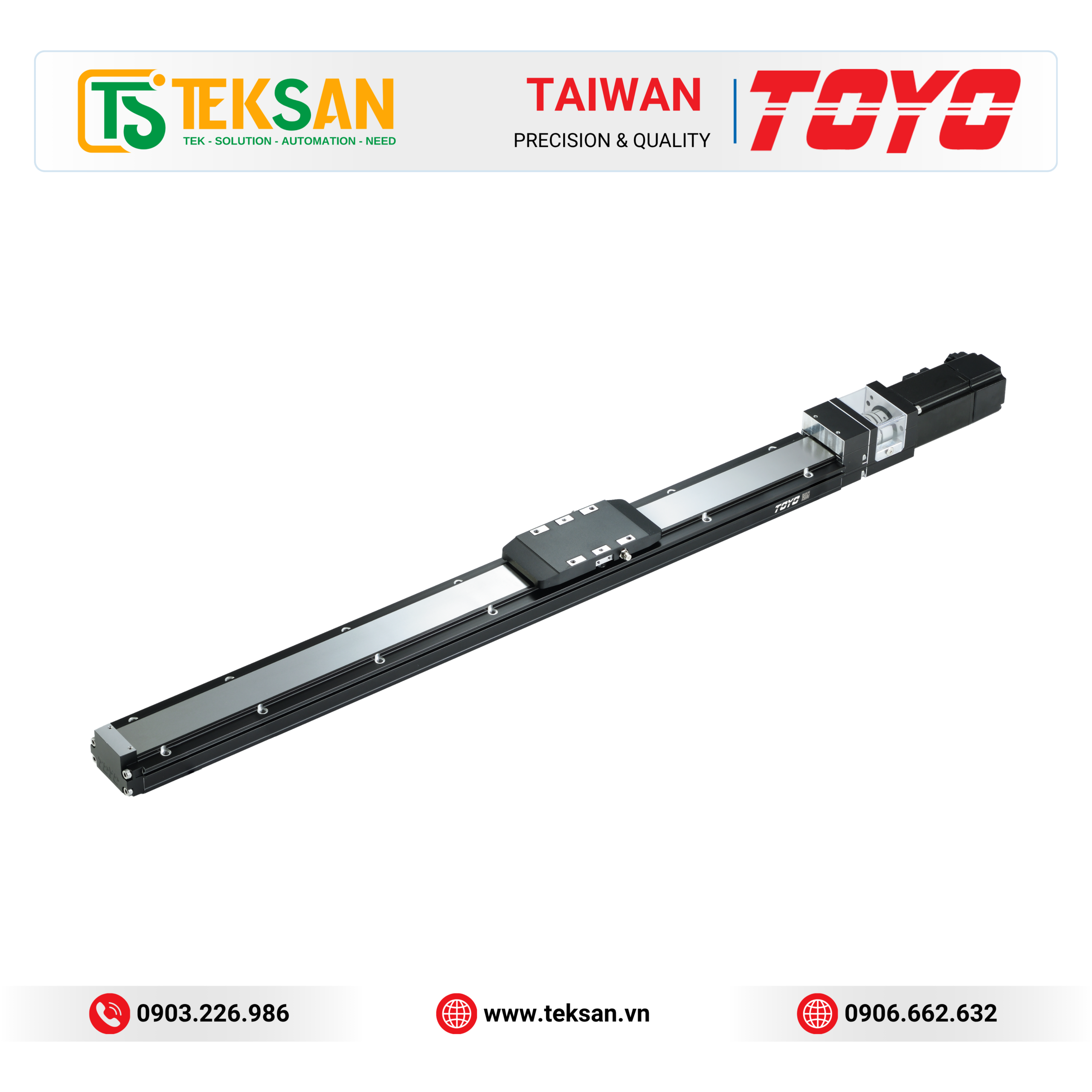

Module truyền động tuyến tính đơn trục TOYO GLTH Series – Ball Screw Type

GLTH Series là dòng Module truyền động tuyến tính đơn trục cao cấp của TOYO Automation, được thiết kế với ray dẫn hướng tuyến tính tích hợp và vitme bi chính xác (Ball Screw), mang lại khả năng định vị chính xác, chuyển động ổn định và độ cứng cao.

Với nhiều kích thước từ GLTH3 đến GLTH12, cùng các phiên bản GLTH, GLTHD, GLMH và GLTHM, dòng sản phẩm đáp ứng đa dạng yêu cầu về tải trọng, tốc độ, hành trình và lực đẩy trong các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật của GLTH Series

Độ chính xác định vị cao

GLTH Series có độ chính xác tái định vị lên tới:

±0.005 mm

Giúp đáp ứng các ứng dụng yêu cầu độ chính xác cao như:

• Máy lắp ráp tự động
• Thiết bị bán dẫn
• Thiết bị kiểm tra
• Máy CNC
• Robot công nghiệp
• Hệ thống định vị chính xác

Ray dẫn hướng tích hợp

Thiết kế Built-in Linear Motion Guide tích hợp ray dẫn hướng ngay trên thân module giúp:

• Tăng độ cứng tổng thể
• Chuyển động ổn định
• Giảm sai số lắp đặt
• Nâng cao tuổi thọ hệ thống

Truyền động bằng Vitme bi chính xác

GLTH Series sử dụng Ball Screw giúp:

• Độ chính xác cao
• Hiệu suất truyền động lớn
• Ma sát thấp
• Hoạt động êm ái
• Tuổi thọ dài

Các bước vít (Lead) tùy theo từng model:

• 2 mm
• 6 mm
• 8 mm
• 12 mm
• 20 mm
• 24 mm

Tốc độ vận hành cao

Tùy từng model và bước vít, tốc độ tối đa đạt:

1.440 mm/s

Tốc độ quay vitme lên tới:

3.600 rpm

Đáp ứng tốt các hệ thống yêu cầu chu kỳ làm việc nhanh.

Khả năng chịu tải lớn

Tùy từng model, tải trọng tối đa đạt:

Theo phương ngang

• tối đa 110 kg

Theo phương đứng

• tối đa 29 kg

Phù hợp cho nhiều ứng dụng vận chuyển, định vị và thao tác chính xác.

Lực đẩy lớn

Lực đẩy định mức đạt tới:

1.156 N

Giúp module dễ dàng vận hành với tải trọng lớn mà vẫn duy trì độ chính xác cao.

Hành trình đa dạng

GLTH Series cung cấp nhiều lựa chọn hành trình:

• từ 50 mm
• đến 2.500 mm

Khoảng tăng tiêu chuẩn:

50 mm

Đáp ứng linh hoạt cho nhiều yêu cầu thiết kế máy.

Các model thuộc GLTH Series

GLTH Series bao gồm các model:

• GLTH3
• GLTH5
• GLTH8
• GLTH12
• GLTH5D
• GLTH8D
• GLMH5
• GLMH8
• GLTH5M
• GLTH8M

Mỗi model được tối ưu về tải trọng, lực đẩy, tốc độ và hành trình để phù hợp với từng ứng dụng cụ thể.

Thông số kỹ thuật tổng quan

Ứng dụng

GLTH Series được sử dụng rộng rãi trong:

• Máy tự động hóa
• Máy lắp ráp tự động
• Robot Pick & Place
• Robot Cartesian
• Máy CNC
• Máy cắt Laser
• Máy đóng gói
• Máy kiểm tra tự động
• Thiết bị bán dẫn
• Thiết bị điện tử
• Thiết bị y tế
• Dây chuyền sản xuất thông minh
• Hệ thống vận chuyển tự động
• Thiết bị đo kiểm chính xác

Lưu ý khi lựa chọn

• Khi hành trình dài, vitme có thể xuất hiện hiện tượng võng (screw deflection). Trong trường hợp này, TOYO khuyến nghị giảm tốc độ vận hành để đảm bảo độ chính xác và tuổi thọ của module.
• Các thông số về tải trọng, tốc độ và lực đẩy thay đổi theo từng model (GLTH3, GLTH5, GLTH8, GLTH12, GLTH5D, GLTH8D, GLMH5, GLMH8, GLTH5M và GLTH8M). Quý khách nên tham khảo catalogue kỹ thuật hoặc liên hệ TEKSAN SOLUTIONS để được tư vấn lựa chọn phù hợp.
