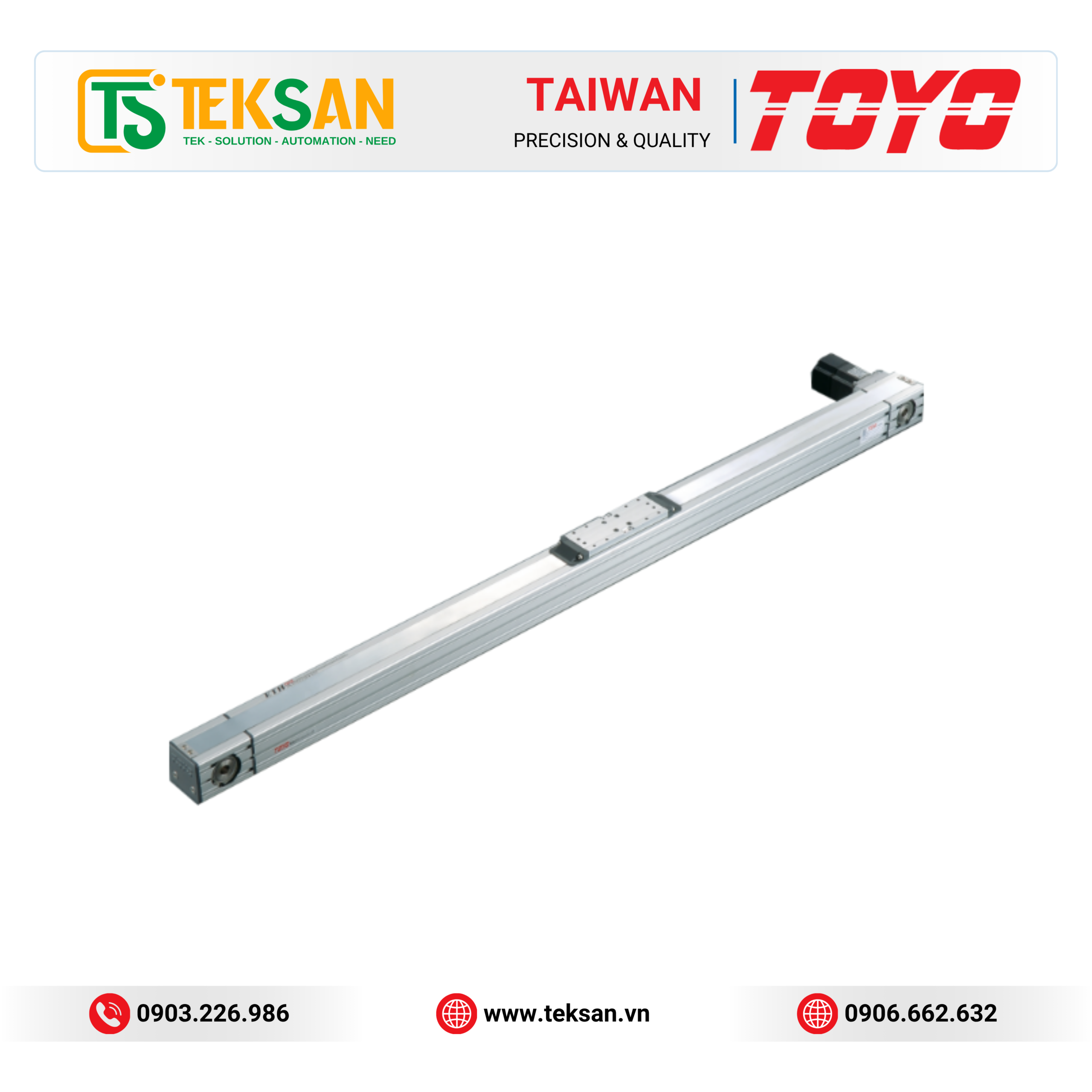

Module truyền động tuyến tính đơn trục TOYO M Series

M Series là dòng Module truyền động tuyến tính đơn trục TOYO sử dụng truyền động đai răng đồng bộ (Timing Belt Drive) theo tiêu chuẩn châu Âu (Europe Type Belt Actuator), được thiết kế dành cho các ứng dụng yêu cầu tốc độ rất cao, hành trình dài và tải trọng lớn. Với kết cấu nhôm định hình độ cứng cao, hệ thống dẫn hướng tuyến tính tích hợp cùng cơ cấu truyền động bằng đai răng chất lượng cao, M Series mang lại khả năng vận hành ổn định, tuổi thọ dài và chi phí bảo trì thấp.

Dòng sản phẩm bao gồm MH65, MH80, MK65, MK85, MK110, MG50, MG65 và MG85, đáp ứng đa dạng nhu cầu từ các hệ thống pick & place tốc độ cao, robot Cartesian, máy đóng gói, máy CNC nhẹ, dây chuyền lắp ráp tự động, AGV, hệ thống phân loại sản phẩm, logistics đến các dây chuyền vận chuyển công nghiệp.

Các model MH Series được tối ưu cho tốc độ cực cao, đạt tới 5.000 mm/s, phù hợp với các ứng dụng yêu cầu chu kỳ làm việc nhanh. MK Series tích hợp hộp giảm tốc giúp tăng lực đẩy và tải trọng, thích hợp cho các hệ thống cần mô-men lớn và hành trình dài lên tới 5.000 mm. Trong khi đó, MG Series cung cấp nhiều tùy chọn truyền động như truyền động trực tiếp, cơ cấu giảm tốc và hộp giảm tốc, giúp người dùng linh hoạt lựa chọn giữa tốc độ và lực đẩy theo yêu cầu thực tế.

Đặc điểm nổi bật

• Truyền động bằng đai răng đồng bộ (Timing Belt Drive) tốc độ cao.
• Tốc độ tuyến tính tối đa lên đến 5.000 mm/s.
• Hành trình tiêu chuẩn lên đến 5.000 mm.
• Độ chính xác lặp lại từ ±0.04 mm đến ±0.1 mm.
• Tải trọng tối đa theo phương ngang lên đến 200 kg.
• Nhiều lựa chọn tỷ số truyền và hộp giảm tốc.
• Thiết kế theo tiêu chuẩn châu Âu với độ cứng cao.
• Phù hợp lắp đặt Servo Motor của Mitsubishi, Panasonic, Yaskawa, Delta và nhiều hãng khác.
• Hoạt động ổn định, tuổi thọ cao, dễ bảo trì.
• Dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.

Model sản phẩm

• MH65
• MH80
• MK65
• MK85
• MK110
• MG50
• MG65
• MG85

Thông số kỹ thuật nổi bật

• Độ chính xác lặp lại: ±0.04 ~ ±0.1 mm
• Tốc độ tối đa: 650 ~ 5.000 mm/s
• Hành trình tiêu chuẩn: 100 ~ 5.000 mm
• Tải trọng tối đa theo phương ngang: 200 kg
• Tải trọng theo phương đứng: 50 kg
• Lực đẩy định mức: 28 ~ 765 N
• Gia tốc/giảm tốc khuyến nghị: 0,4 giây
• Truyền động: Timing Belt
• Hệ dẫn hướng: Linear Guide tích hợp
• Động cơ tương thích: Servo Motor Mitsubishi, Panasonic, Yaskawa, Delta…

Ứng dụng

• Robot Cartesian
• Hệ thống Pick & Place
• Máy đóng gói
• Máy dán nhãn
• Máy CNC
• Máy cắt Laser
• Dây chuyền lắp ráp
• Logistics tự động
• AGV/AMR
• Băng tải tốc độ cao
• Hệ thống vận chuyển công nghiệp
