Trục vít me – đai ốc PMI FSDU Series – DIN Standard Ballscrew

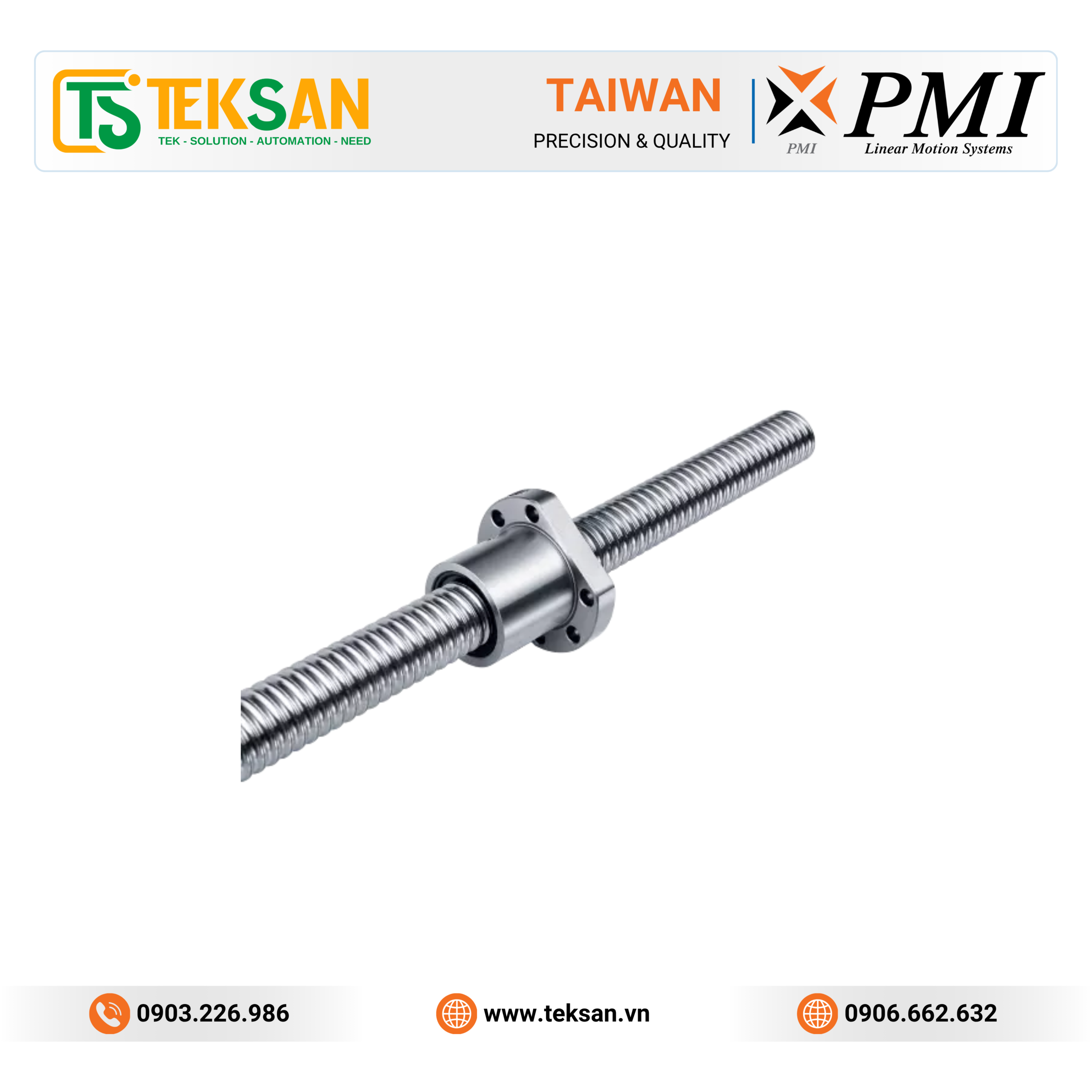

PMI FSDU Series là dòng trục vít me – đai ốc bi (Ballscrew) của PMI, thuộc nhóm sản phẩm DIN Standard, được phát triển với sự kết hợp giữa Rolled Ballscrew và Ground Nut.

So với vít ACME và vít hình thang truyền thống, cơ cấu vít me bi sử dụng các viên bi tuần hoàn giữa trục vít và đai ốc, giúp chuyển đổi chuyển động quay thành chuyển động tuyến tính với ma sát thấp hơn, vận hành mượt mà hơn và giảm yêu cầu mô-men xoắn truyền động.

PMI áp dụng quy trình sản xuất và kiểm soát chất lượng xuyên suốt từ lựa chọn vật liệu, gia công cán ren, xử lý nhiệt cảm ứng, gia công đai ốc, lắp ráp đến kiểm tra sản phẩm.

Đặc điểm nổi bật của PMI FSDU Series

Độ tin cậy cao

PMI kiểm soát toàn bộ quá trình sản xuất Ballscrew, bao gồm:

• Tiếp nhận đơn hàng
• Thiết kế
• Chuẩn bị vật liệu
• Gia công
• Xử lý nhiệt
• Mài
• Lắp ráp
• Kiểm tra
• Đóng gói
• Giao hàng

Quy trình quản lý sản xuất đồng bộ giúp đảm bảo độ ổn định và độ tin cậy của PMI Ballscrews.

Độ chính xác cao

PMI Ballscrews được gia công, mài, lắp ráp và kiểm tra QC trong điều kiện kiểm soát nhiệt độ 20°C nhằm duy trì độ chính xác của sản phẩm.

PMI cung cấp chứng nhận kiểm tra độ chính xác theo yêu cầu.

Đặc tính này phù hợp với các ứng dụng:

• Máy CNC
• Máy công cụ
• Máy gia công chính xác
• Thiết bị tự động hóa
• Robot công nghiệp
• Cơ cấu truyền động tuyến tính
• Máy lắp ráp tự động

Độ bền lâu dài

Theo tài liệu sản phẩm, vít me bi PMI sử dụng thép hợp kim của Đức, kết hợp với quy trình xử lý nhiệt nhằm đạt độ cứng phù hợp.

Cấu trúc vật liệu và xử lý nhiệt giúp:

• Tăng khả năng chịu tải
• Duy trì độ cứng
• Tăng độ bền bề mặt
• Đảm bảo tuổi thọ hoạt động lâu dài

Hiệu suất truyền động cao

Các viên bi tuần hoàn bên trong đai ốc giúp giảm ma sát so với cơ cấu vít truyền thống.

Theo tài liệu PMI, Ballscrew chỉ cần khoảng 1/3 mô-men xoắn truyền động so với vít ACME truyền thống trong điều kiện so sánh tương ứng.

Ưu điểm gồm:

• Hiệu suất truyền động cao
• Ma sát thấp
• Mô-men xoắn truyền động thấp
• Chuyển đổi chuyển động quay thành chuyển động tuyến tính hiệu quả
• Vận hành mượt mà

Giảm backlash và độ cứng cao

PMI sử dụng Gothic Arch Groove trong cấu hình Ballscrew, giúp tạo vùng tiếp xúc phù hợp giữa viên bi và rãnh vít.

Khi áp dụng tải preload phù hợp:

• Giảm khe hở giữa vít me và đai ốc
• Giảm biến dạng đàn hồi
• Giảm backlash
• Tăng độ cứng
• Nâng cao độ chính xác truyền động

Đây là đặc điểm quan trọng đối với các cơ cấu yêu cầu chuyển động tuyến tính chính xác.

Vít me cán kết hợp đai ốc mài

PMI FSDU sử dụng sự kết hợp giữa:

Rolled Ballscrew + Ground Nut

Cấu hình này giúp kết hợp ưu điểm của quy trình cán vít me với đai ốc được gia công mài chính xác.

Theo tài liệu PMI, sự kết hợp này mang lại:

• Chuyển động mượt
• Ma sát thấp
• Giảm backlash
• Tốc độ sản xuất nhanh
• Chi phí sản xuất cạnh tranh

Ngoài ra, vít me cán và vít me mài đều có thể loại bỏ độ rơ dọc trục thông qua việc áp dụng preload phù hợp.

Đai ốc có thể thay thế

Một trong những đặc điểm của PMI Ballscrew là:

Nuts are Interchangeable

Đai ốc được thiết kế theo tiêu chuẩn tương ứng, thuận tiện cho việc thay thế và bảo trì trong các hệ thống sử dụng Ballscrew.

Đai ốc cán độ chính xác cao

PMI phát triển các loại đai ốc có độ chính xác cao nhằm đáp ứng các yêu cầu của cơ cấu truyền động tuyến tính.

Dòng FSDU thuộc nhóm DIN Standard, giúp thuận tiện trong việc lựa chọn và tích hợp vào các thiết kế máy theo tiêu chuẩn.

Dải kích thước đa dạng

PMI FSDU Series cung cấp nhiều đường kính trục vít:

• Ø12 mm
• Ø15 mm
• Ø20 mm
• Ø25 mm
• Ø32 mm
• Ø38 mm
• Ø40 mm
• Ø50 mm

Tùy từng kích thước, sản phẩm có nhiều lựa chọn Lead và số vòng tuần hoàn bi khác nhau.

Các model PMI FSDU Series

Các model FSDU được phát triển theo nhiều kích thước và cấu hình.

FSDU Ø12

Các Lead:

• 5 mm
• 10 mm
• 20 mm

FSDU Ø15

Các Lead:

• 5 mm
• 10 mm
• 16 mm

FSDU Ø20

Các Lead:

• 5 mm
• 10 mm
• 20 mm

FSDU Ø25

Các Lead:

• 5 mm
• 10 mm
• 20 mm
• 25 mm

FSDU Ø32

Các Lead:

• 5 mm
• 10 mm
• 20 mm
• 32 mm

FSDU Ø38

Các Lead:

• 10 mm
• 20 mm
• 40 mm

FSDU Ø40

Lead:

• 5 mm

FSDU Ø50

Các Lead:

• 10 mm
• 20 mm

Thông số kỹ thuật tổng quan

Lưu ý: Khả năng chịu tải thực tế phụ thuộc vào đường kính vít, Lead, cấu hình đai ốc, số vòng tuần hoàn bi và điều kiện vận hành. Các giá trị trong bảng catalogue cần được sử dụng để lựa chọn đúng mã Ballscrew.

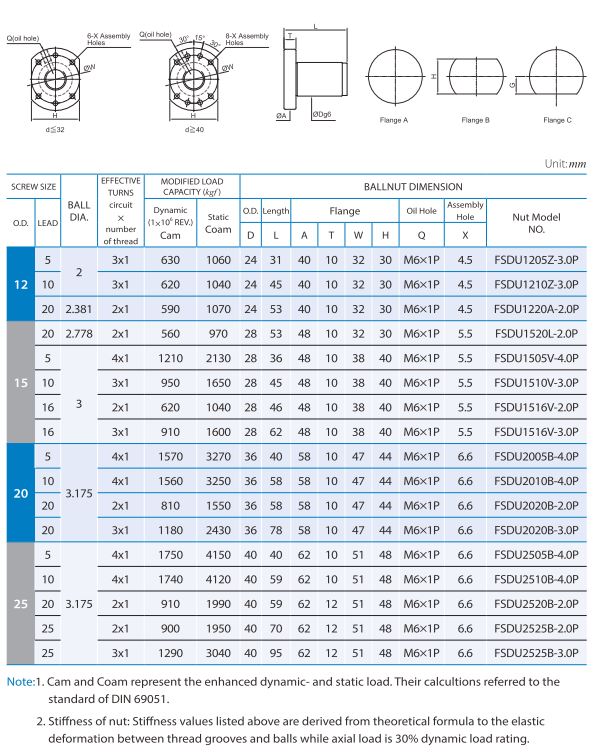

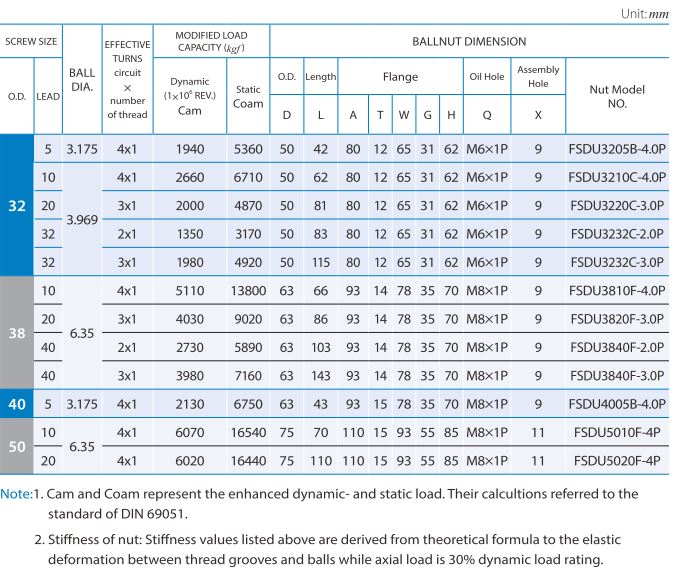

Bảng thông số PMI FSDU theo kích thước

Dynamic Load Capacity và Static Load Capacity trong bảng là các giá trị tải được tăng cường theo cấu hình Cam và Coam của PMI.

Ứng dụng

PMI FSDU Series phù hợp cho nhiều hệ thống truyền động tuyến tính và máy công nghiệp như:

• Máy CNC
• Máy công cụ
• Máy gia công chính xác
• Máy tiện
• Máy phay
• Máy mài
• Máy khoan
• Máy lắp ráp tự động
• Thiết bị tự động hóa
• Robot công nghiệp
• Cơ cấu Linear Motion
• Máy kiểm tra
• Thiết bị chuyển động chính xác
• Hệ thống truyền động trục X/Y/Z
• Máy sản xuất linh kiện điện tử

Lưu ý khi lựa chọn

• Cần lựa chọn đường kính trục vít, Lead và đai ốc dựa trên tải trọng, tốc độ, hành trình và yêu cầu độ chính xác của hệ thống.
• Khi sử dụng preload để loại bỏ axial play, cần xem xét lực preload và điều kiện vận hành phù hợp.
• Giá trị Dynamic và Static Load Capacity trong catalogue được xác định theo cấu hình tương ứng của từng model.
• Độ cứng của đai ốc được tính dựa trên biến dạng đàn hồi giữa rãnh ren và viên bi khi tải dọc trục bằng 30% Dynamic Load Rating, theo ghi chú của tài liệu PMI.
• Cam và Coam đại diện cho các giá trị tải động và tải tĩnh tăng cường; cách tính tham chiếu tiêu chuẩn DIN 69051.
• Cần kiểm tra đầy đủ kích thước đai ốc, mặt bích, vị trí lỗ dầu và lỗ lắp ráp trước khi đặt hàng.
• Đối với ứng dụng yêu cầu độ chính xác cao, cần lựa chọn cấp chính xác và cấu hình Ballscrew phù hợp với yêu cầu của máy.
