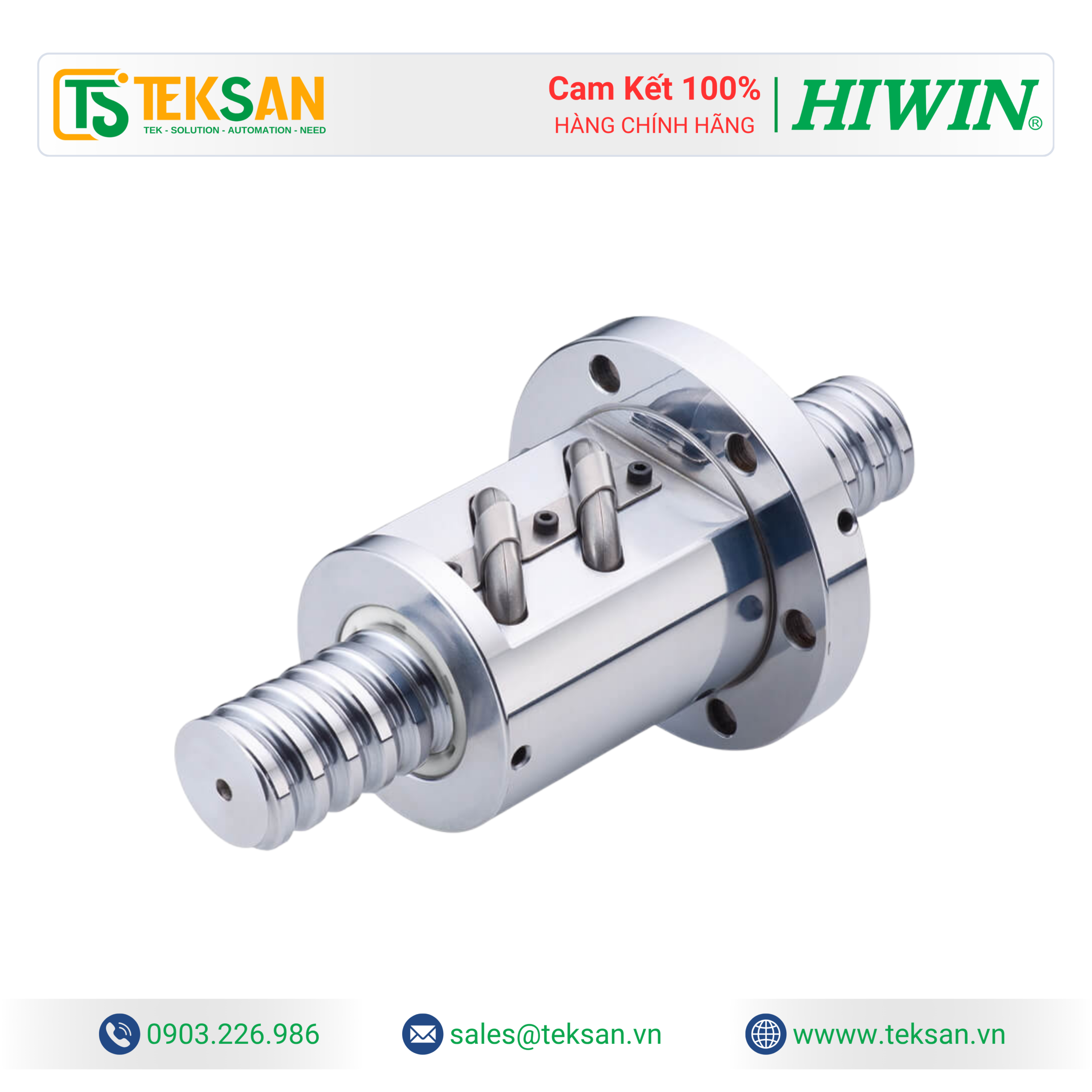

Vitme bi HIWIN External Recirculation Type Ballscrew – Giải pháp truyền động chính xác với hệ thống tuần hoàn bi ngoài

Giới thiệu Vitme bi HIWIN External Recirculation Type

HIWIN External Recirculation Type Ballscrew là dòng Precision Ball Screw sử dụng cơ cấu tuần hoàn bi ngoài (External Ball Recirculation). Các viên bi sau khi hoàn thành chu trình truyền lực sẽ được dẫn qua ống hồi bi đặt bên ngoài đai ốc trước khi quay trở lại rãnh ren.

Thiết kế này giúp dòng External Recirculation có khả năng sản xuất với nhiều kích thước và bước vít khác nhau, đáp ứng từ các ứng dụng tải nhẹ đến tải trọng lớn. Đây cũng là một trong những dòng vitme bi phổ biến nhất trong ngành chế tạo máy và tự động hóa.

Đặc điểm nổi bật của HIWIN External Recirculation Type Ballscrew

1. Hệ thống tuần hoàn bi ngoài

Các viên bi được dẫn qua ống hồi bi bên ngoài đai ốc, giúp quá trình tuần hoàn diễn ra ổn định.

Ưu điểm:

• Cấu trúc đơn giản.
• Dễ bảo trì và kiểm tra.
• Hoạt động ổn định.
• Độ tin cậy cao.

2. Dải kích thước đa dạng

HIWIN cung cấp đầy đủ các kích thước để phù hợp với nhiều loại máy.

Đường kính trục vít:

• Ø8 mm đến Ø100 mm

Bước vít (Lead):

• 2.5 mm đến 60 mm

Đa dạng cấu hình giúp kỹ sư dễ dàng lựa chọn theo tải trọng, tốc độ và yêu cầu hành trình.

3. Độ chính xác cao

Khi sử dụng preload phù hợp, HIWIN External Recirculation Ballscrew có thể đạt:

Backlash = 0 µm

Điều này giúp:

• Loại bỏ khe hở truyền động.
• Tăng độ chính xác định vị.
• Nâng cao độ cứng hệ thống.
• Cải thiện độ lặp lại trong gia công.

4. Hiệu suất truyền động cao

Nhờ sử dụng bi thép lăn thay cho ma sát trượt, vitme bi HIWIN đạt:

• Hiệu suất truyền động khoảng 90–95%.
• Ma sát thấp.
• Tiết kiệm năng lượng.
• Giảm tải cho động cơ Servo.

5. Độ bền và tuổi thọ cao

Được chế tạo từ thép hợp kim chất lượng cao cùng quy trình nhiệt luyện và mài chính xác của HIWIN, sản phẩm mang lại:

• Khả năng chịu tải lớn.
• Chống mài mòn tốt.
• Tuổi thọ dài.
• Vận hành ổn định trong môi trường công nghiệp.

Độ chính xác của Vitme bi HIWIN

HIWIN External Recirculation Type Ballscrew được sản xuất với đầy đủ các cấp chính xác theo tiêu chuẩn HIWIN:

• C0
• C1
• C2
• C3
• C4
• C5
• C6
• C7
• C8
• C10

Khách hàng có thể lựa chọn cấp chính xác phù hợp với từng ứng dụng CNC, tự động hóa hoặc truyền động công nghiệp.

Cách đọc mã Vitme bi HIWIN

Ví dụ:

25-10K4-FSC-800-1000-0.0035

Trong đó:

Model, preload và cấp chính xác sẽ được lựa chọn theo đúng Catalog HIWIN Ballscrew.

Model HIWIN External Recirculation Type Ballscrew

HIWIN External Recirculation Type được sản xuất với nhiều cấu hình:

• Đường kính trục vít: Ø8 ~ Ø100 mm
• Bước vít: 2.5 ~ 60 mm
• Đai ốc đơn (Single Nut)
• Đai ốc đôi (Double Nut)
• Cấp preload
• Cấp chính xác

Danh sách model cụ thể sẽ được lựa chọn theo Catalog HIWIN Ballscrew phù hợp với từng yêu cầu kỹ thuật.

Ứng dụng của HIWIN External Recirculation Type Ballscrew

Dòng External Recirculation được ứng dụng rộng rãi trong:

• Máy in (Printing Machines)
• Máy sản xuất giấy (Paper Machines)
• Máy tự động hóa (Automation Machines)
• Máy dệt (Textile Machines)
• Thiết bị vận chuyển (Handling Equipment)
• Máy CNC
• Trung tâm gia công
• Robot công nghiệp
• Máy đóng gói
• Hệ thống băng tải và truyền động chính xác

Tài liệu kỹ thuật

👉 Truy cập Ballscrew-(E) để xem đầy đủ:

• Cấu tạo External Recirculation Ballscrew
• Kích thước tiêu chuẩn
• Bản vẽ CAD
• Thông số tải trọng
• Danh sách model
• Cấp preload
• Cấp chính xác
• Hướng dẫn lựa chọn sản phẩm

Cam kết từ TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp HIWIN chính hãng 100% tại Việt Nam. Chúng tôi cam kết:

• ✅ Sản phẩm HIWIN chính hãng, đầy đủ CO, CQ và hóa đơn VAT.
• ✅ Tư vấn lựa chọn model phù hợp theo từng ứng dụng.
• ✅ Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• ✅ Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
• ✅ Chính sách bảo hành và hậu mãi chuyên nghiệp.

⚠️ Cảnh báo hàng giả: Hiện nay trên thị trường xuất hiện nhiều sản phẩm HIWIN giả mạo hoặc kém chất lượng. Việc sử dụng hàng không chính hãng có thể gây giảm độ chính xác, tăng chi phí bảo trì và ảnh hưởng đến tuổi thọ thiết bị. Hãy lựa chọn TEKSAN SOLUTIONS để đảm bảo chất lượng và hiệu quả vận hành lâu dài.
