Vitme bi HIWIN R2 Series Rotating Nut Ballscrew – Giải pháp đai ốc quay độ cứng cao cho hệ thống truyền động chính xác

Giới thiệu Vitme bi HIWIN R2 Series Rotating Nut Ballscrew

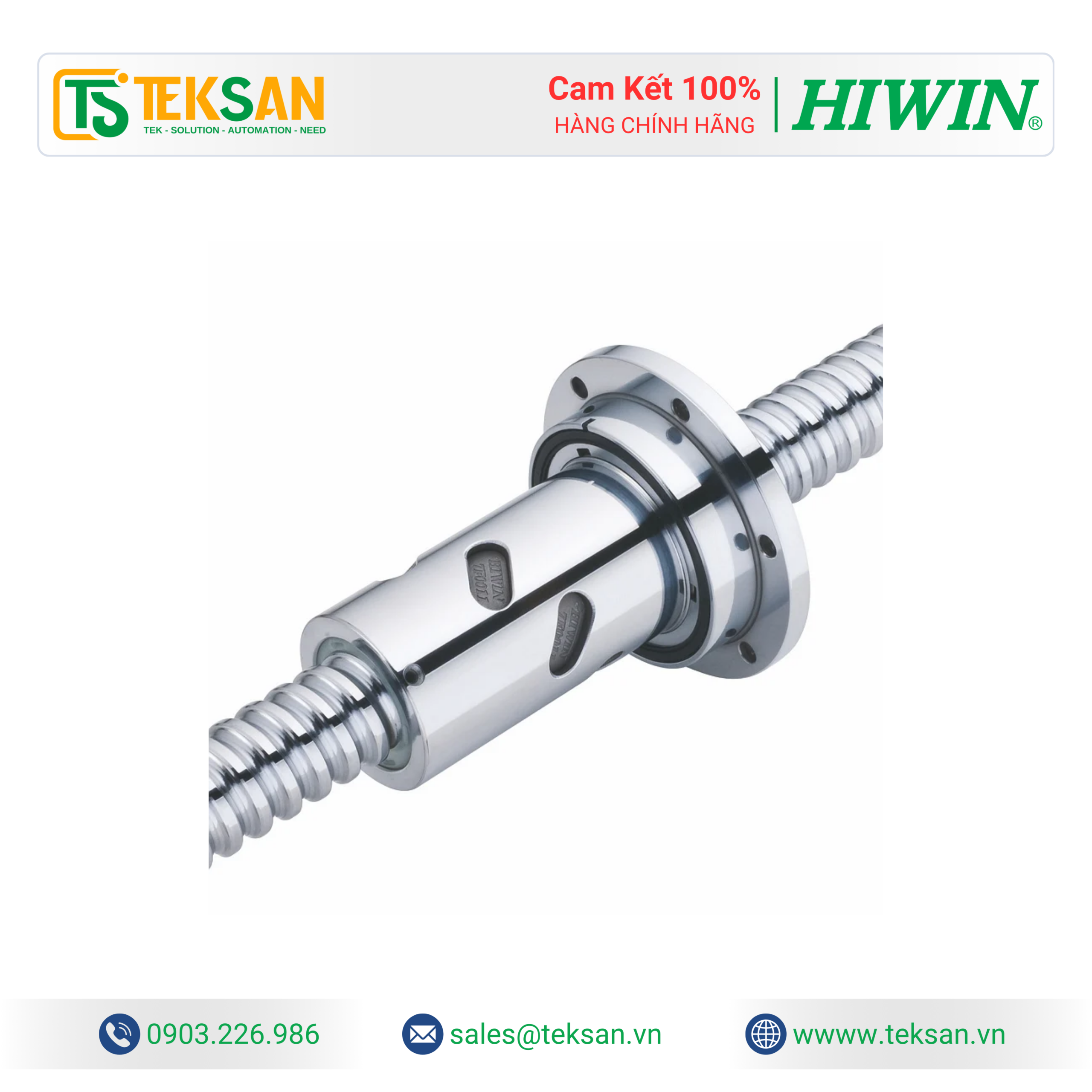

HIWIN R2 Series Rotating Nut Ballscrew là dòng Precision Rotating Nut Ball Screw được phát triển nhằm đáp ứng các yêu cầu truyền động tốc độ cao, tải trọng lớn và độ cứng cực cao trong các hệ thống tự động hóa hiện đại.

Khác với vitme bi truyền thống, R2 Series sử dụng đai ốc quay thay vì trục vít quay. Đặc biệt, cụm đai ốc và ổ bi tiếp xúc góc 45° DB được tích hợp thành một khối thống nhất, giúp giảm số lượng linh kiện, nâng cao độ cứng và cải thiện độ ổn định khi vận hành.

Đây là giải pháp lý tưởng cho các hệ thống Servo tốc độ cao, robot công nghiệp, máy CNC chính xác và các thiết bị bán dẫn.

Đặc điểm nổi bật của HIWIN R2 Series Rotating Nut Ballscrew

1. Thiết kế đai ốc quay tích hợp ổ bi 45° DB

R2 Series tích hợp:

• Đai ốc Ball Screw
• Ổ bi tiếp xúc góc 45° Double Back (DB)

Ưu điểm:

• Kết cấu nhỏ gọn.
• Giảm số lượng linh kiện.
• Dễ lắp đặt.
• Độ cứng hướng trục cao hơn.
• Vận hành ổn định ở tốc độ cao.

2. Thiết kế nhỏ gọn

Đường kính đai ốc được tối ưu giúp:

Giảm 20–30% kích thước đai ốc

Lợi ích:

• Tiết kiệm không gian lắp đặt.
• Giảm khối lượng cụm truyền động.
• Tăng tính linh hoạt khi thiết kế máy.
• Phù hợp với robot và thiết bị bán dẫn.

3. Độ cứng hướng trục cao

Nhờ ổ bi tiếp xúc góc 45° DB, R2 Series giúp:

Tăng 20–30% độ cứng (Axial Rigidity)

Ưu điểm:

• Chịu tải lớn.
• Giảm biến dạng khi tăng tốc.
• Định vị chính xác hơn.
• Độ lặp lại cao.
• Gia tăng tuổi thọ hệ thống.

4. Khả năng chống bụi vượt trội

Thiết kế làm kín được cải tiến giúp:

Ngăn bụi có kích thước từ 50–150 µm

Điều này giúp:

• Bảo vệ rãnh bi.
• Giảm mài mòn.
• Kéo dài tuổi thọ vitme bi.
• Giảm tần suất bảo trì.
• Phù hợp với môi trường sản xuất nhiều bụi.

5. Hiệu suất truyền động cao

R2 Series duy trì hiệu suất truyền động của vitme bi HIWIN:

• Hiệu suất truyền động khoảng 90–95%.
• Ma sát thấp.
• Chuyển động mượt.
• Tiết kiệm điện năng.
• Hoạt động ổn định ở tốc độ cao.

6. Độ bền và tuổi thọ cao

Nhờ kết cấu tích hợp và hệ thống ổ bi tối ưu, R2 Series mang lại:

• Tuổi thọ dài.
• Độ ổn định cao.
• Giảm rung động.
• Giảm chi phí bảo trì.
• Tăng độ tin cậy cho hệ thống.

Độ chính xác của Vitme bi HIWIN

HIWIN R2 Series Rotating Nut Ballscrew được sản xuất với đầy đủ các cấp chính xác:

• C0
• C1
• C2
• C3
• C4
• C5
• C6
• C7
• C8
• C10

Đáp ứng từ máy CNC siêu chính xác đến robot công nghiệp và thiết bị bán dẫn.

Cách đọc mã Vitme bi HIWIN

Ví dụ:

25-10K4-FSC-800-1000-0.0035

Trong đó:

R2 Series Rotating Nut Ballscrew được cung cấp theo Catalog HIWIN Ballscrew với nhiều lựa chọn đường kính, bước vít, preload và cấp chính xác.

Model HIWIN R2 Series Rotating Nut Ballscrew

HIWIN R2 Series được sản xuất với nhiều cấu hình:

• Đường kính trục vít
• Bước vít (Lead)
• Đai ốc quay tích hợp ổ bi 45° DB
• Hành trình theo yêu cầu
• Tổng chiều dài vít me
• Cấp preload
• Cấp chính xác

Danh sách model cụ thể được lựa chọn theo Catalog HIWIN Ballscrew.

Ứng dụng của HIWIN R2 Series Rotating Nut Ballscrew

HIWIN R2 Series phù hợp với các hệ thống yêu cầu độ cứng cao, tốc độ lớn và độ chính xác cao:

• Thiết bị bán dẫn (Semiconductor Equipment)
• Robot công nghiệp (Robots)
• Máy chế biến gỗ (Wood Processing Machines)
• Máy cắt laser (Laser Cutting Machines)
• Thiết bị vận chuyển (Transporting Equipment)
• Máy CNC tốc độ cao
• Hệ thống định vị chính xác
• Máy lắp ráp tự động
• Thiết bị điện tử
• Dây chuyền tự động hóa

Tài liệu kỹ thuật

👉 Truy cập Ballscrew-(E) để xem đầy đủ:

• Cấu tạo R2 Series Rotating Nut Ballscrew
• Kích thước tiêu chuẩn
• Bản vẽ CAD
• Thông số tải trọng
• Cấp preload
• Cấp chính xác
• Danh sách model
• Hướng dẫn lựa chọn và lắp đặt
