Vitme bi HIWIN Endcap Recirculation Type Ballscrew – Giải pháp truyền động tốc độ cao với công nghệ hồi bi qua nắp chặn

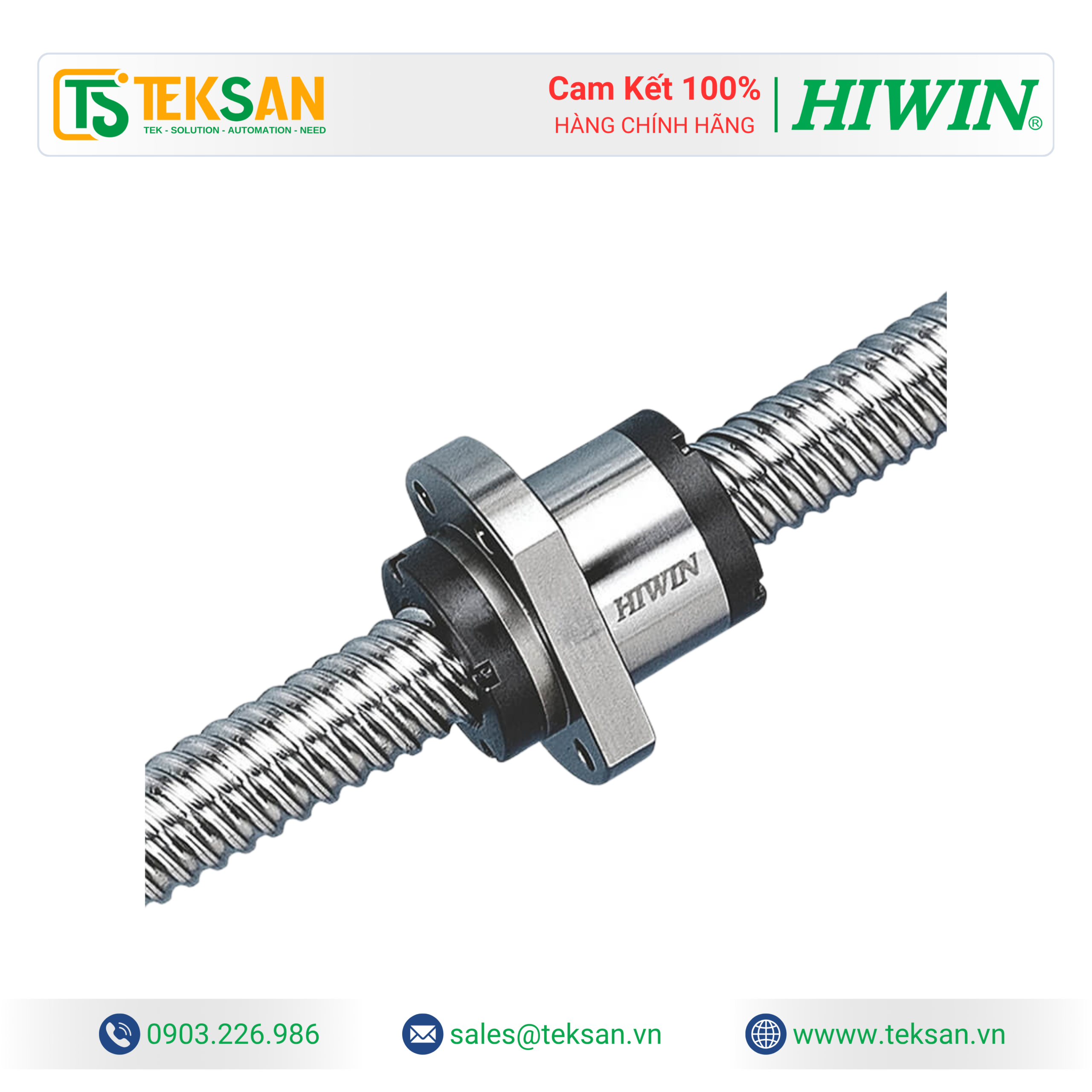

Giới thiệu Vitme bi HIWIN Endcap Recirculation Type

HIWIN Endcap Recirculation Type Ballscrew là dòng Precision Ball Screw sử dụng công nghệ tuần hoàn bi qua nắp chặn (Endcap Recirculation). Khác với các dòng tuần hoàn bi ngoài hoặc tuần hoàn bi trong, các viên bi được dẫn hướng qua hệ thống nắp chặn ở hai đầu đai ốc, tạo nên chu trình tuần hoàn liên tục với lực va chạm thấp.

Thiết kế này đặc biệt phù hợp với các ứng dụng có bước vít lớn (High Lead) và ren nhiều đầu mối (Multiple Start Threads), cho phép đạt tốc độ dịch chuyển cao mà vẫn duy trì độ chính xác, độ cứng và khả năng vận hành êm ái.

Đặc điểm nổi bật của HIWIN Endcap Recirculation Type Ballscrew

1. Công nghệ tuần hoàn bi qua nắp chặn (Endcap Recirculation)

Hệ thống dẫn hướng bi được bố trí trong nắp chặn ở hai đầu đai ốc, giúp quá trình tuần hoàn diễn ra mượt mà hơn.

Ưu điểm:

• Giảm va chạm giữa các viên bi.
• Chuyển động ổn định.
• Giảm rung động.
• Tăng tuổi thọ của đai ốc và bi.

2. Phù hợp với bước vít lớn (High Lead)

Dòng Endcap Recirculation được tối ưu cho các ứng dụng cần:

• Tốc độ dịch chuyển cao.
• Hành trình dài.
• Chu kỳ làm việc liên tục.
• Hiệu suất truyền động lớn.

Đây là lựa chọn lý tưởng cho các hệ thống Servo tốc độ cao.

3. Hỗ trợ ren nhiều đầu mối (Multiple Start Threads)

Thiết kế cho phép sử dụng ren nhiều đầu mối với đai ốc đơn (Single Nut), mang lại:

• Tốc độ tuyến tính cao.
• Khả năng tăng tốc tốt.
• Kết cấu gọn nhẹ.
• Độ cứng truyền động cao.

4. Độ ồn thấp

Nhờ cơ cấu hồi bi tối ưu, HIWIN Endcap Recirculation giúp:

• Giảm tiếng ồn khoảng 3–5 dB.
• Giảm va đập khi bi tuần hoàn.
• Giảm rung động.
• Tăng độ ổn định trong vận hành.

5. Tốc độ vận hành cao

HIWIN Endcap Recirculation đạt:

Giá trị Dm-N tối đa lên đến 160.000

Giúp:

• Đáp ứng tốc độ quay lớn.
• Gia tốc và giảm tốc nhanh.
• Phù hợp với các hệ thống tự động hóa hiện đại.
• Duy trì độ chính xác trong thời gian dài.

6. Hiệu suất truyền động cao

Sử dụng bi thép lăn giúp hệ thống đạt:

• Hiệu suất truyền động khoảng 90–95%.
• Ma sát thấp.
• Tiết kiệm điện năng.
• Giảm tải cho động cơ Servo.
• Tăng tuổi thọ hệ thống.

Độ chính xác của Vitme bi HIWIN

HIWIN Endcap Recirculation Type Ballscrew được sản xuất với đầy đủ các cấp chính xác theo tiêu chuẩn HIWIN:

• C0
• C1
• C2
• C3
• C4
• C5
• C6
• C7
• C8
• C10

Các cấp chính xác đáp ứng đa dạng yêu cầu từ máy CNC chính xác đến hệ thống tự động hóa tốc độ cao.

Cấp tải trước (Preload)

HIWIN hỗ trợ nhiều phương pháp tạo tải trước nhằm tăng độ cứng và loại bỏ khe hở:

• Double Nut Preload
• Offset Pitch Preload
• Oversized Ball Preload

Cách đọc mã Vitme bi HIWIN

Ví dụ:

25-10K4-FSC-800-1000-0.0035

Trong đó:

Model, preload và cấp chính xác sẽ được lựa chọn theo đúng Catalog HIWIN Ballscrew.

Model HIWIN Endcap Recirculation Type Ballscrew

HIWIN Endcap Recirculation Type được cung cấp với nhiều cấu hình:

• Đường kính trục vít
• Bước vít (High Lead)
• Ren nhiều đầu mối (Multiple Start Threads)
• Đai ốc đơn (Single Nut)
• Chiều dài hành trình
• Tổng chiều dài vít me
• Cấp preload
• Cấp chính xác

Danh sách model cụ thể sẽ được lựa chọn theo Catalog HIWIN Ballscrew phù hợp với từng yêu cầu kỹ thuật.

Ứng dụng của HIWIN Endcap Recirculation Type Ballscrew

HIWIN Endcap Recirculation được ứng dụng trong nhiều hệ thống truyền động tốc độ cao như:

• Ngành tự động hóa (Automation Industry)
• Máy móc công nghiệp (Industrial Machinery)
• Máy CNC
• Robot công nghiệp
• Hệ thống Pick & Place
• Máy đóng gói
• Hệ thống định vị tuyến tính
• Thiết bị lắp ráp tự động
• Máy kiểm tra tự động
• Thiết bị truyền động Servo

Tài liệu kỹ thuật

👉 Truy cập Ballscrew-(E) để xem đầy đủ:

• Cấu tạo Endcap Recirculation Ballscrew
• Kích thước tiêu chuẩn
• Bản vẽ CAD
• Thông số tải trọng
• Cấp preload
• Cấp chính xác
• Danh sách model
• Hướng dẫn lựa chọn sản phẩm
