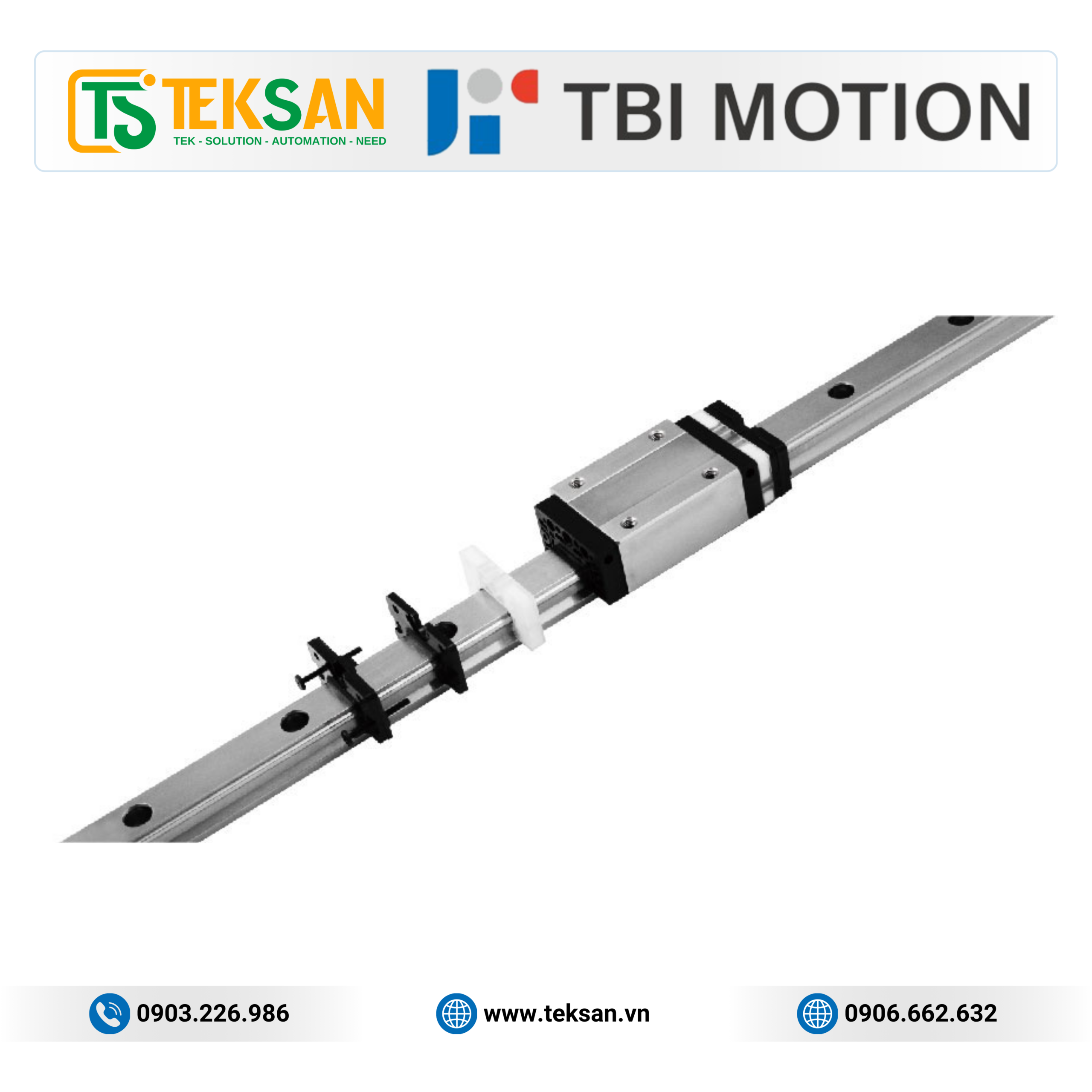

Thanh trượt dẫn hướng tự bôi trơn TBI Motion TR Self-Lubricating Series – Giải pháp vận hành bền bỉ cho môi trường nhiều bụi và yêu cầu bảo trì thấp

Giới thiệu thanh trượt dẫn hướng TBI Motion TR Self-Lubricating Series

TBI Motion TR Self-Lubricating Series là dòng thanh trượt dẫn hướng bi tuần hoàn tự bôi trơn (Self-Lubricating Linear Guide) được phát triển dựa trên nền tảng TR Series International Standard của TBI Motion, tích hợp thêm hệ thống tự bôi trơn bằng tấm nỉ chứa dầu (Felt Lubrication System) cùng khả năng chống bụi tăng cường (Enhanced Dust-proof).

Khác với các dòng thanh trượt thông thường phải bơm mỡ định kỳ qua đầu bơm (Grease Nipple), TR Self-Lubricating Series có khả năng tự cung cấp chất bôi trơn trong suốt quá trình làm việc. Điều này giúp giảm đáng kể công tác bảo trì, hạn chế dừng máy và nâng cao tuổi thọ của hệ thống truyền động.

Đây là giải pháp lý tưởng cho các máy CNC, máy công cụ, robot công nghiệp, thiết bị bán dẫn, máy SMT, thiết bị y tế và các dây chuyền sản xuất hoạt động liên tục trong môi trường có nhiều bụi hoặc phoi kim loại.

Đặc điểm nổi bật của TBI Motion TR Self-Lubricating Series

1. Hệ thống tự bôi trơn thông minh

Điểm nổi bật nhất của TR Self-Lubricating Series là Felt Lubrication System được bố trí giữa nắp đầu (End Cap) và cụm phớt chặn.

Trong quá trình block di chuyển, tấm nỉ chứa dầu sẽ liên tục tiếp xúc với bề mặt ray dẫn hướng và cung cấp lượng dầu bôi trơn ổn định cho các viên bi tuần hoàn.

Ưu điểm của hệ thống này:

• Không cần bơm mỡ thường xuyên.
• Duy trì lớp màng bôi trơn liên tục.
• Giảm ma sát giữa bi và ray.
• Giảm mài mòn.
• Giảm nhiệt sinh ra khi vận hành.
• Kéo dài tuổi thọ thanh trượt.

Đây là giải pháp rất hiệu quả đối với các thiết bị vận hành liên tục hoặc các vị trí khó tiếp cận để bảo trì.

2. Khả năng chống bụi vượt trội (Enhanced Dust-proof)

Một trong những nguyên nhân chính làm giảm tuổi thọ của thanh trượt là bụi, phoi sắt và các hạt kim loại xâm nhập vào đường chạy của bi.

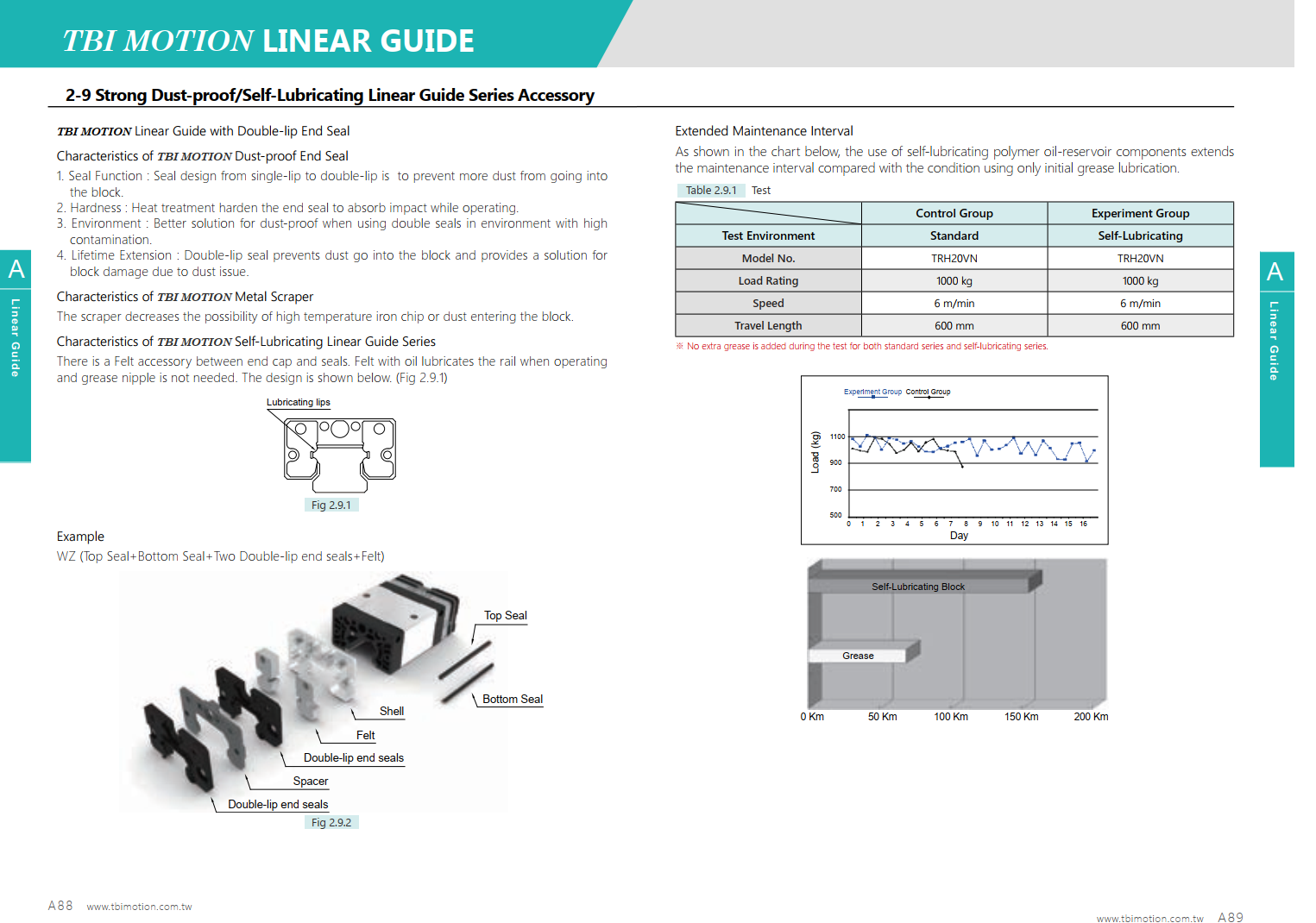

Để giải quyết vấn đề này, TBI Motion đã phát triển hệ thống chống bụi nhiều lớp bao gồm:

• Phớt chặn đôi (Double Lip Seal).
• Phớt chặn dưới (Bottom Seal).
• Phớt chặn trên (Upper Seal).
• Gạt thép (Metal Scraper).
• Tấm nỉ chứa dầu.

Thiết kế này giúp:

• Ngăn bụi xâm nhập hiệu quả.
• Giảm hư hỏng viên bi.
• Giảm mài mòn ray dẫn hướng.
• Tăng độ ổn định.
• Kéo dài tuổi thọ block.

Đặc biệt phù hợp với môi trường gia công kim loại, nơi thường xuyên phát sinh bụi và phoi nóng.

3. Công nghệ Metal Scraper

Đối với các cấu hình DU và DZ, TBI Motion trang bị thêm Metal Scraper ở phía trước block.

Metal Scraper có nhiệm vụ:

• Gạt sạch phoi sắt.
• Loại bỏ bụi cứng.
• Ngăn mạt kim loại bám trên ray.
• Bảo vệ hệ thống bi tuần hoàn.

Giải pháp này giúp hạn chế tối đa nguy cơ hư hỏng do các dị vật có kích thước lớn hoặc phoi kim loại nóng gây ra, đặc biệt trong các máy CNC và trung tâm gia công.

4. Giảm nhu cầu bảo trì

Nhờ hệ thống tự bôi trơn tích hợp, TR Self-Lubricating Series giúp:

• Giảm số lần bơm mỡ định kỳ.
• Kéo dài khoảng thời gian giữa các lần bảo dưỡng.
• Giảm chi phí nhân công.
• Giảm thời gian dừng máy.
• Nâng cao hiệu suất sản xuất.

Đây là lợi thế lớn đối với các dây chuyền sản xuất hoạt động liên tục 24/7.

5. Hộp chứa dầu (Oil Reservoir)

Ngoài hệ thống tấm nỉ bôi trơn, TBI Motion còn cung cấp tùy chọn BN (Oil Reservoir).

Hộp chứa dầu giúp:

• Dự trữ lượng dầu lớn hơn.
• Cấp dầu ổn định trong thời gian dài.
• Giảm nguy cơ thiếu bôi trơn.
• Tăng tuổi thọ hệ thống.

Giải pháp này đặc biệt phù hợp với các thiết bị có chu kỳ hoạt động dài hoặc yêu cầu thời gian bảo trì tối thiểu.

6. Thân thiện với môi trường

TR Self-Lubricating Series được thiết kế nhằm giảm thiểu lượng dầu mỡ tiêu thụ.

Nhờ hệ thống lưu trữ và cấp dầu bên trong block:

• Giảm lượng dầu sử dụng.
• Hạn chế rò rỉ dầu.
• Giữ môi trường sản xuất sạch hơn.
• Giảm chất thải công nghiệp.
• Phù hợp với các tiêu chuẩn sản xuất hiện đại.

7. Nhiệt độ làm việc

Dòng sản phẩm này được khuyến nghị sử dụng trong khoảng nhiệt độ:

-10°C đến +60°C

Giúp đáp ứng hầu hết các môi trường sản xuất công nghiệp thông thường.

Các cấu hình phụ kiện tự bôi trơn

Để đáp ứng nhiều điều kiện làm việc khác nhau, TBI Motion cung cấp các cấu hình:

WW

• Phớt chặn đôi.
• Phớt chặn dưới.
• Tấm nỉ tự bôi trơn.

WU

• Phớt chặn đôi.
• Phớt dưới.
• Phớt trên.
• Tấm nỉ chứa dầu.

WZ

• Hai lớp phớt chặn đôi.
• Phớt dưới.
• Phớt trên.
• Tấm nỉ chứa dầu.

Khả năng chống bụi vượt trội trong môi trường ô nhiễm nặng.

DU

Bao gồm:

• Phớt chặn đôi.
• Phớt dưới.
• Phớt trên.
• Tấm nỉ chứa dầu.
• Gạt thép (Metal Scraper).

Được khuyến nghị cho các máy gia công kim loại.

DZ

Là cấu hình bảo vệ cao nhất với:

• Hai lớp phớt chặn đôi.
• Phớt dưới.
• Phớt trên.
• Tấm nỉ chứa dầu.
• Gạt thép.

Giúp bảo vệ block tối đa trong môi trường nhiều bụi và phoi nóng.

BN

Tích hợp:

• Phớt chặn đôi.
• Phớt dưới.
• Hộp chứa dầu.

Thích hợp cho các hệ thống yêu cầu thời gian hoạt động liên tục và chu kỳ bảo dưỡng dài.

Dòng TR15 (S: Ngắn, N: Tiêu chuẩn, L: Dài):

• TR15S-WW, TR15S-WU, TR15S-WZ, TR15S-DU, TR15S-DZ, TR15S-BN
• TR15N-WW, TR15N-WU, TR15N-WZ, TR15N-DU, TR15N-DZ, TR15N-BN
• TR15L-WW, TR15L-WU, TR15L-WZ, TR15L-DU, TR15L-DZ, TR15L-BN

Dòng TR20 (S: Ngắn, N: Tiêu chuẩn, E: Siêu dài):

• TR20S-WW, TR20S-WU, TR20S-WZ, TR20S-DU, TR20S-DZ, TR20S-BN
• TR20N-WW, TR20N-WU, TR20N-WZ, TR20N-DU, TR20N-DZ, TR20N-BN
• TR20E-WW, TR20E-WU, TR20E-WZ, TR20E-DU, TR20E-DZ, TR20E-BN

Dòng TR25 (S: Ngắn, N: Tiêu chuẩn, E: Siêu dài):

• TR25S-WW, TR25S-WU, TR25S-WZ, TR25S-DU, TR25S-DZ, TR25S-BN
• TR25N-WW, TR25N-WU, TR25N-WZ, TR25N-DU, TR25N-DZ, TR25N-BN
• TR25E-WW, TR25E-WU, TR25E-WZ, TR25E-DU, TR25E-DZ, TR25E-BN

Dòng TR30 (S: Ngắn, N: Tiêu chuẩn, E: Siêu dài):

• TR30S-WW, TR30S-WU, TR30S-WZ, TR30S-DU, TR30S-DZ, TR30S-BN
• TR30N-WW, TR30N-WU, TR30N-WZ, TR30N-DU, TR30N-DZ, TR30N-BN
• TR30E-WW, TR30E-WU, TR30E-WZ, TR30E-DU, TR30E-DZ, TR30E-BN

Dòng TR35 (N: Tiêu chuẩn, E: Siêu dài):

• TR35N-WW, TR35N-WU, TR35N-WZ, TR35N-DU, TR35N-DZ, TR35N-BN
• TR35E-WW, TR35E-WU, TR35E-WZ, TR35E-DU, TR35E-DZ, TR35E-BN

Dòng TR45 (N: Tiêu chuẩn, L: Dài, E: Siêu dài):

• TR45N-WW, TR45N-WU, TR45N-WZ, TR45N-DU, TR45N-DZ, TR45N-BN
• TR45L-WW, TR45L-WU, TR45L-WZ, TR45L-DU, TR45L-DZ, TR45L-BN
• TR45E-WW, TR45E-WU, TR45E-WZ, TR45E-DU, TR45E-DZ, TR45E-BN

Lợi ích khi sử dụng TR Self-Lubricating Series

So với thanh trượt dẫn hướng tiêu chuẩn, dòng Self-Lubricating mang lại nhiều lợi ích:

• Không cần bơm mỡ thường xuyên.
• Tiết kiệm chi phí bảo trì.
• Giảm thời gian dừng máy.
• Chống bụi vượt trội.
• Bảo vệ viên bi và ray dẫn hướng.
• Giảm hao mòn.
• Kéo dài tuổi thọ hệ thống.
• Giảm lượng dầu tiêu thụ.
• Hoạt động ổn định trong môi trường ô nhiễm.
• Nâng cao độ tin cậy của máy móc.

Ứng dụng

Thanh trượt dẫn hướng tự bôi trơn TBI Motion TR Self-Lubricating Series được sử dụng rộng rãi trong:

• Máy CNC.
• Trung tâm gia công.
• Máy tiện CNC.
• Máy phay CNC.
• Máy cắt Laser.
• Máy Plasma.
• Robot công nghiệp.
• Máy SMT.
• Thiết bị điện tử.
• Thiết bị bán dẫn.
• Thiết bị y tế.
• Bàn trượt XY.
• Máy đo tọa độ.
• Máy Pick & Place.
• Máy lắp ráp tự động.
• Dây chuyền sản xuất tự động.
• Thiết bị kiểm tra chất lượng.

Tài liệu kỹ thuật

Catalogue TEKSAN TBIMOTION_LinearGuide_26.05(EN) cung cấp đầy đủ:

• Cấu tạo block tự bôi trơn.
• Hệ thống Felt Lubrication.
• Thông số kỹ thuật.
• Kích thước ray và block.
• Danh sách model.
• Cấu hình WW, WU, WZ, DU, DZ, BN.
• Điều kiện nhiệt độ làm việc.
• Hướng dẫn lắp đặt.
• Hướng dẫn bảo trì.
• Khuyến nghị lựa chọn phụ kiện theo môi trường sử dụng.
