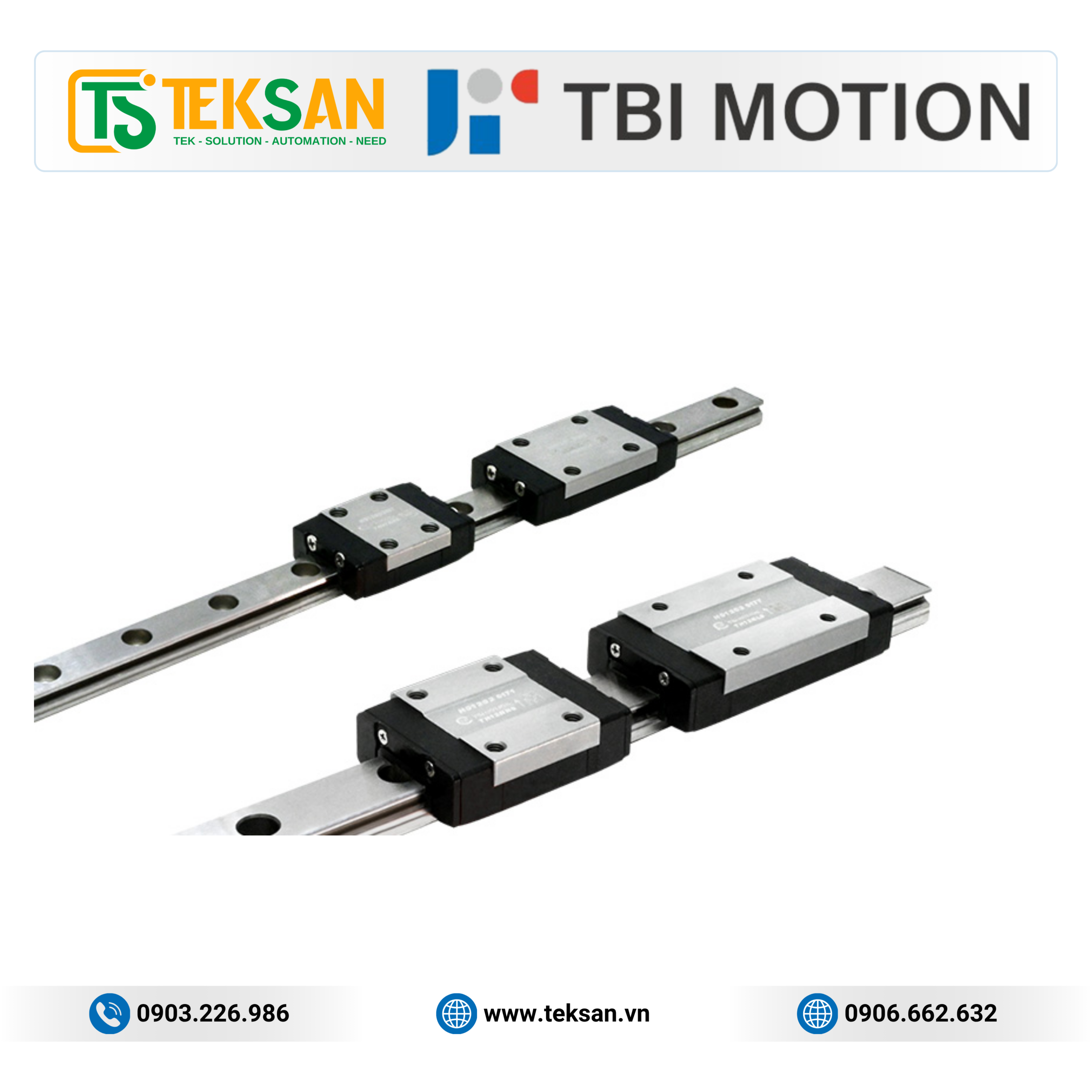

Thanh trượt dẫn hướng mini TBI Motion TH-N & TM-W Series – Giải pháp dẫn hướng chính xác cho thiết bị nhỏ gọn

Giới thiệu thanh trượt dẫn hướng mini TBI Motion

TBI Motion Miniature Linear Guide là dòng thanh trượt dẫn hướng mini (Miniature Linear Guide) được thiết kế dành riêng cho các thiết bị yêu cầu kích thước nhỏ gọn nhưng vẫn đảm bảo độ chính xác, độ cứng và khả năng chịu tải cao.

Dòng sản phẩm bao gồm hai series chính:

• TH-N Series – Thanh trượt mini tiêu chuẩn (Standard Miniature Linear Guide)
• TM-W Series – Thanh trượt mini bản rộng (Miniature Wide Linear Guide)

Nhờ sử dụng hệ thống bi tuần hoàn hai hàng (2-Row Ball Recirculation) cùng góc tiếp xúc Gothic 45°, thanh trượt mini TBI Motion có khả năng chịu tải đều theo bốn hướng, chuyển động êm ái và hoạt động ổn định ngay cả trong không gian lắp đặt hạn chế.

Đây là giải pháp lý tưởng cho các thiết bị điện tử, máy in 3D, thiết bị bán dẫn, máy đo chính xác, robot mini và các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật của TBI Motion Miniature Linear Guide

1. Kích thước nhỏ gọn, tiết kiệm không gian

TH-N và TM-W được thiết kế với kích thước cực nhỏ, phù hợp cho các thiết bị có không gian lắp đặt hạn chế.

Ưu điểm:

• Giảm kích thước tổng thể của máy.
• Tối ưu không gian lắp đặt.
• Giảm trọng lượng hệ thống.
• Dễ tích hợp với động cơ servo hoặc động cơ bước cỡ nhỏ.
• Phù hợp cho các cơ cấu truyền động chính xác.

Thiết kế nhỏ gọn giúp các nhà sản xuất phát triển các thiết bị có hiệu suất cao nhưng vẫn đảm bảo tính thẩm mỹ và tối ưu diện tích.

2. Khả năng chịu tải cao

Mặc dù có kích thước nhỏ, TH-N Series vẫn mang lại khả năng chịu tải vượt trội.

TBI Motion sử dụng:

• Hệ thống bi tuần hoàn hai hàng.
• Góc tiếp xúc Gothic 45°.
• Bi thép kích thước lớn.

Nhờ đó:

• Tải trọng được phân bổ đều theo bốn hướng.
• Tăng khả năng chịu tải hướng kính và hướng ngang.
• Tăng khả năng chịu mô-men xoắn.
• Hoạt động ổn định trong điều kiện tải thay đổi liên tục.

3. Chuyển động êm với ma sát thấp

Các viên bi tuần hoàn được gia công chính xác giúp giảm hệ số ma sát trong quá trình vận hành.

Ưu điểm:

• Chuyển động mượt mà.
• Giảm lực truyền động.
• Tiết kiệm năng lượng.
• Giảm phát nhiệt.
• Giảm mài mòn ray dẫn hướng.
• Tăng tuổi thọ hệ thống.

Đặc tính này đặc biệt phù hợp với các thiết bị yêu cầu chuyển động chính xác và tốc độ cao.

4. Độ chính xác cao

Đối với dòng TM-W Series, TBI Motion sử dụng dây chuyền gia công có độ chính xác cao, cho phép đạt độ chính xác lên tới:

±1 μm/1000 mm

Nhờ đó, sản phẩm đáp ứng tốt các ứng dụng:

• Máy đo chính xác.
• Thiết bị bán dẫn.
• Máy kiểm tra linh kiện điện tử.
• Thiết bị quang học.
• Robot chính xác.
• Thiết bị y tế.

5. Khả năng thay thế lẫn nhau (Interchangeability)

TBI Motion kiểm soát chặt chẽ dung sai gia công giữa ray và block.

Điều này cho phép:

• Ray và block có thể thay thế giữa các lô sản xuất.
• Giảm lượng tồn kho phụ tùng.
• Thuận tiện trong bảo trì.
• Rút ngắn thời gian thay thế thiết bị.

Đây là ưu điểm lớn đối với các nhà máy sản xuất hàng loạt và hệ thống tự động hóa.

6. Thiết kế chống bụi tăng cường

Miniature Linear Guide được trang bị hệ thống phớt chặn giúp:

• Ngăn bụi.
• Ngăn mạt kim loại.
• Ngăn dị vật xâm nhập.
• Giảm thất thoát dầu bôi trơn.
• Bảo vệ bi tuần hoàn.

Nhờ đó:

• Kéo dài tuổi thọ ray dẫn hướng.
• Giảm chi phí bảo trì.
• Duy trì độ chính xác trong thời gian dài.

7. Độ cứng cao

TH-N và TM-W sử dụng bi thép có kích thước lớn hơn so với nhiều dòng mini thông thường.

Điều này giúp:

• Tăng độ cứng tổng thể.
• Tăng khả năng chịu mô-men.
• Giảm độ biến dạng.
• Nâng cao độ chính xác định vị.
• Hoạt động ổn định ở tốc độ cao.

8. Vận hành tốc độ cao và độ ồn thấp

Bề mặt ray được gia công với độ nhám rất thấp, giúp:

• Bi lăn mượt hơn.
• Giảm rung động.
• Giảm tiếng ồn.
• Tăng tốc độ vận hành.
• Nâng cao tuổi thọ thanh trượt.

Đây là lựa chọn phù hợp cho các thiết bị yêu cầu môi trường làm việc yên tĩnh như phòng sạch, phòng thí nghiệm hoặc thiết bị y tế.

Các dòng sản phẩm

TH-N Series – Miniature Linear Guide

TH-N là dòng thanh trượt mini tiêu chuẩn của TBI Motion.

Đặc điểm:

• Bi tuần hoàn hai hàng.
• Góc tiếp xúc Gothic 45°.
• Chịu tải đều bốn hướng.
• Khả năng chịu mô-men cao.
• Kích thước nhỏ gọn.
• Phù hợp với các hệ thống truyền động chính xác.

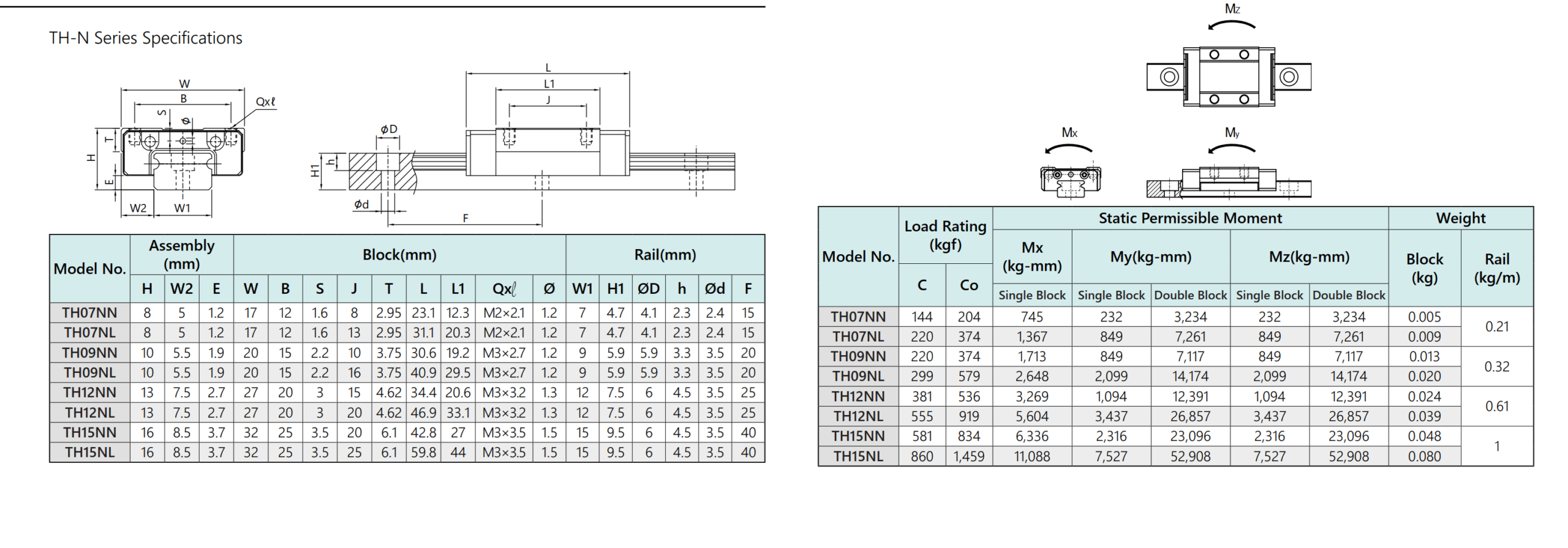

các mã Model theo kích thước

Mỗi kích thước (size) thường có hai tùy chọn về chiều dài con trượt là tiêu chuẩn (N) và dài (L):

• TH07 Series: TH07NN (Chiều dài tiêu chuẩn), TH07NL (Chiều dài dài).
• TH09 Series: TH09NN (Chiều dài tiêu chuẩn), TH09NL (Chiều dài dài).
• TH12 Series: TH12NN (Chiều dài tiêu chuẩn), TH12NL (Chiều dài dài).
• TH15 Series: TH15NN (Chiều dài tiêu chuẩn), TH15NL (Chiều dài dài).

TM-W Series – Miniature Wide Linear Guide

TM-W là dòng thanh trượt mini bản rộng.

Ưu điểm:

• Độ chính xác lên tới ±1 μm/1000 mm.
• Độ cứng cao.
• Khả năng thay thế lẫn nhau giữa ray và block.
• Chuyển động tốc độ cao.
• Tuổi thọ dài.
• Phù hợp với các thiết bị yêu cầu độ chính xác cực cao.

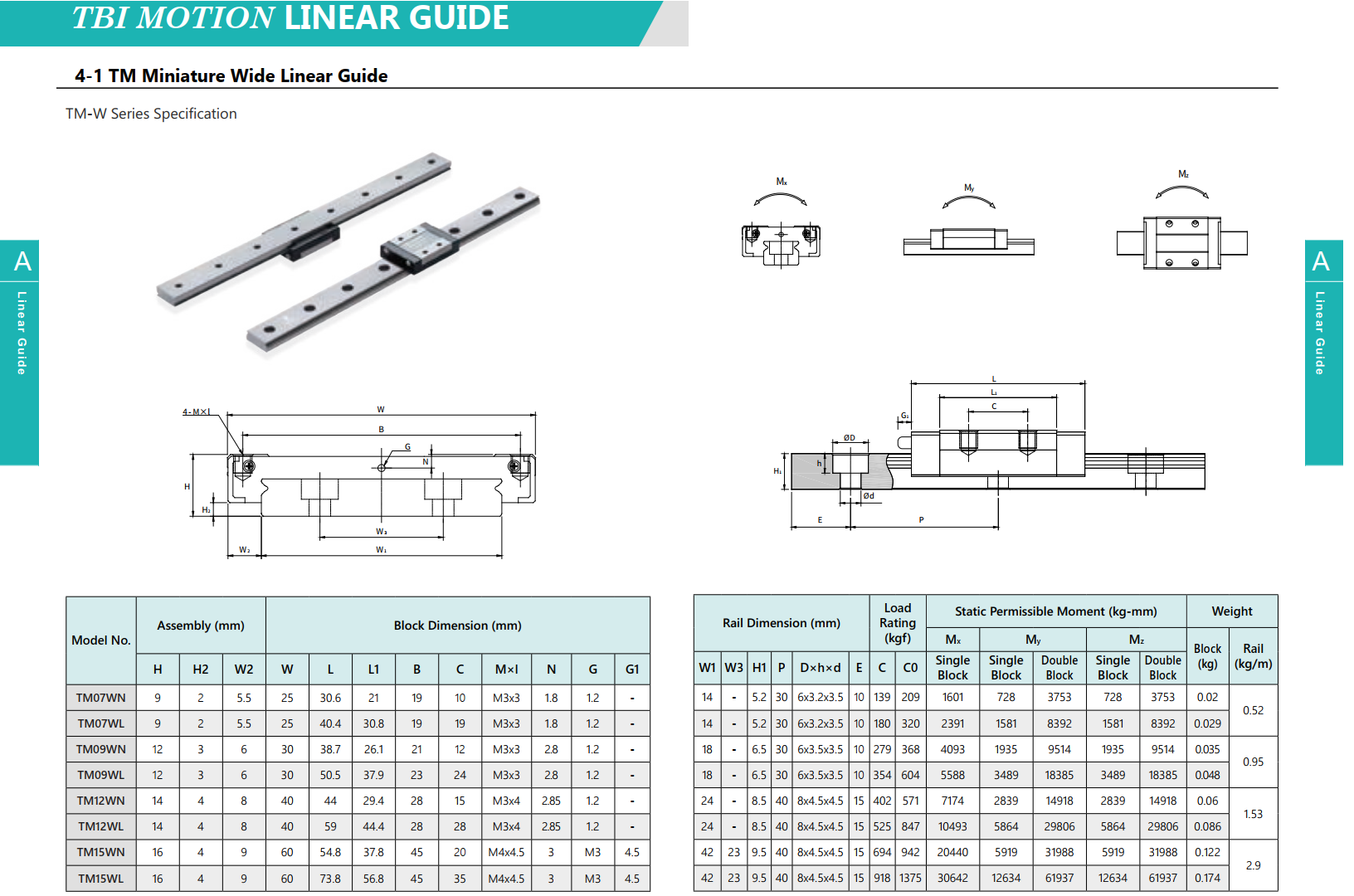

các mã Model theo kích thước

Dòng TM-W được thiết kế với đường ray bản rộng để tăng khả năng chịu mô-men xoắn (Mr). Mỗi kích thước có hai tùy chọn về chiều dài con trượt là tiêu chuẩn (N) và dài (L)

• TM07W Series: TM07WN (Chiều dài tiêu chuẩn), TM07WL (Chiều dài dài)
• TM09W Series: TM09WN (Chiều dài tiêu chuẩn), TM09WL (Chiều dài dài)
• TM12W Series: TM12WN (Chiều dài tiêu chuẩn), TM12WL (Chiều dài dài)
• TM15W Series: TM15WN (Chiều dài tiêu chuẩn), TM15WL (Chiều dài dài)

Ứng dụng

Thanh trượt mini TBI Motion được sử dụng rộng rãi trong:

• Máy in 3D.
• Máy CNC mini.
• Robot mini.
• Robot SCARA.
• Thiết bị bán dẫn.
• Máy SMT.
• Thiết bị điện tử.
• Máy kiểm tra PCB.
• Thiết bị quang học.
• Máy đo tọa độ.
• Thiết bị y tế.
• Thiết bị phòng thí nghiệm.
• Máy khắc Laser.
• Máy cắt mini.
• Camera tự động.
• Thiết bị Pick & Place.
• Hệ thống tự động hóa chính xác.

Tài liệu kỹ thuật

Catalogue TEKSAN TBIMOTION_LinearGuide_26.05(EN) cung cấp đầy đủ:

• Cấu tạo TH-N Series.

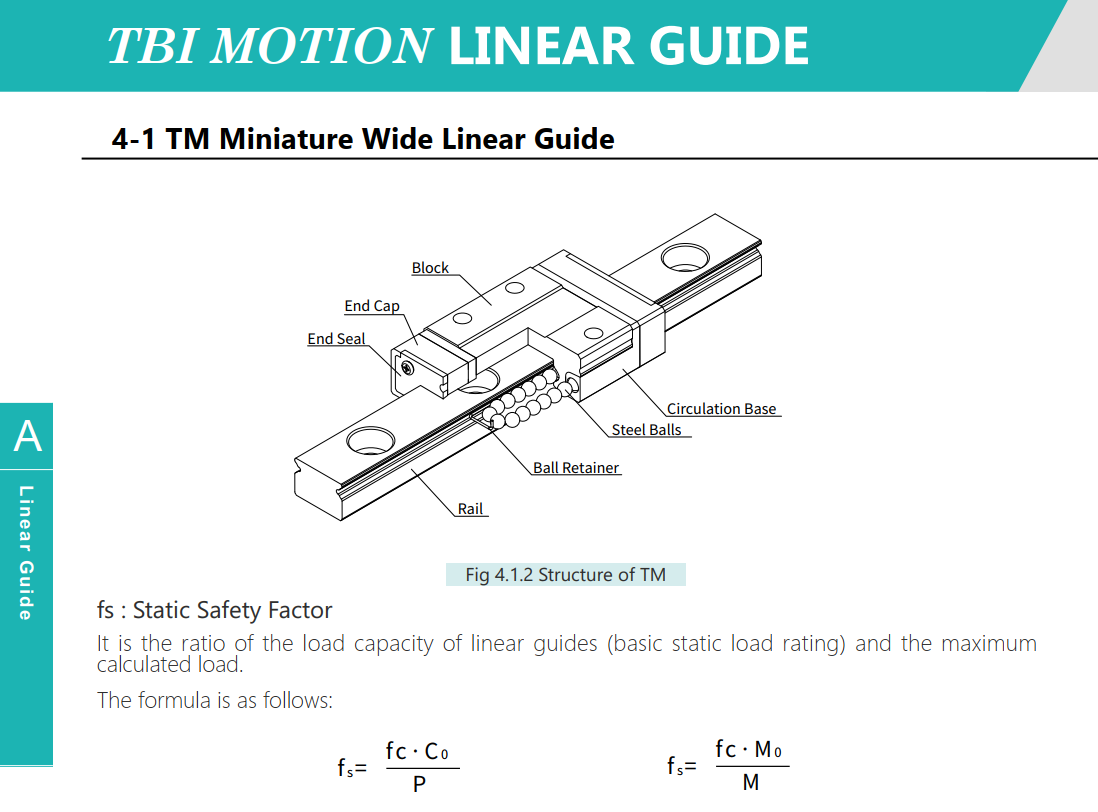

• Cấu tạo TM-W Series.
• Kích thước ray và block.
• Bản vẽ kỹ thuật.
• Kích thước lắp đặt.
• Thông số tải trọng.
• Độ chính xác.
• Độ cứng.
• Khả năng chịu mô-men.
• Hướng dẫn lựa chọn model.

Cam kết từ TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp thanh trượt dẫn hướng TBI Motion chính hãng 100% tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng, đầy đủ CO, CQ và hóa đơn VAT.
• Tư vấn lựa chọn model phù hợp theo từng ứng dụng và yêu cầu kỹ thuật.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành và hậu mãi chuyên nghiệp.

Liên hệ tư vấn & báo giá

TEKSAN SOLUTIONS – Nhà cung cấp thanh trượt dẫn hướng TBI Motion chính hãng tại Việt Nam

📞 Hotline 1: 0903.226.986

📞 Hotline 2: 0906.662.632

📞 Hotline 3: 0978.968.232

📧 Email: sales@teksan.vn

🌐 Website: https://www.teksan.vn

Đội ngũ kỹ sư của TEKSAN SOLUTIONS sẵn sàng hỗ trợ khách hàng lựa chọn dòng TH-N hoặc TM-W phù hợp theo tải trọng, hành trình, độ chính xác, tốc độ và không gian lắp đặt, giúp tối ưu hiệu suất vận hành và nâng cao tuổi thọ cho các hệ thống truyền động tuyến tính.
