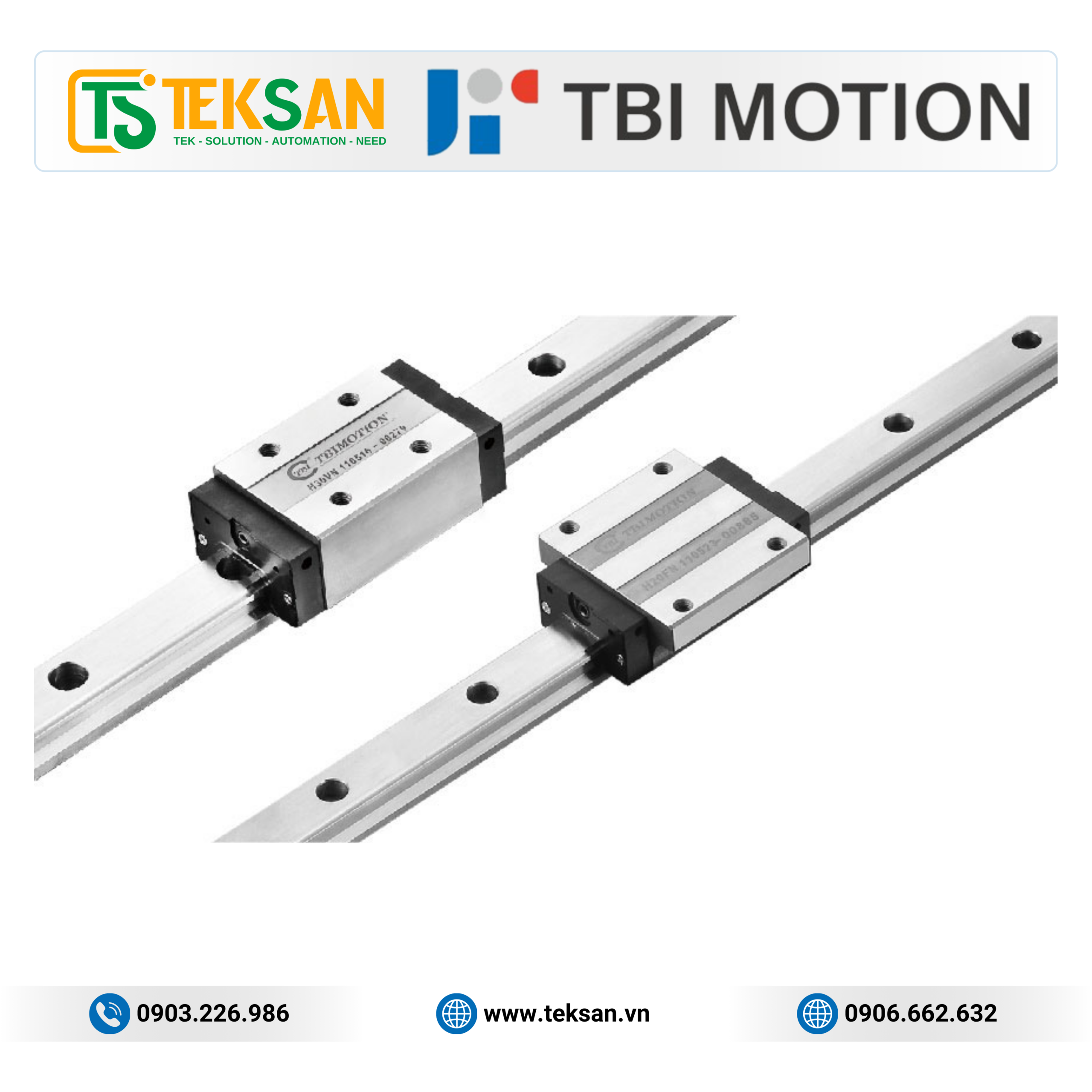

Thanh trượt dẫn hướng TBI Motion TR Series – Giải pháp dẫn hướng tiêu chuẩn quốc tế cho máy CNC và hệ thống tự động hóa

Giới thiệu thanh trượt dẫn hướng TBI Motion TR Series

TBI Motion TR Series Linear Guide là dòng thanh trượt dẫn hướng bi tuần hoàn 4 hàng (4-Row Recirculating Ball Linear Guide) được phát triển theo tiêu chuẩn quốc tế nhằm đáp ứng các yêu cầu khắt khe về độ chính xác, độ cứng, khả năng chịu tải và tuổi thọ trong các hệ thống truyền động tuyến tính hiện đại.

Dòng TR Series được thiết kế với hệ thống bi tuần hoàn có ma sát thấp, giúp chuyển động mượt mà, giảm lực cản, tiết kiệm năng lượng và nâng cao độ chính xác định vị. Bên cạnh đó, công nghệ tiếp xúc độc quyền của TBI Motion giúp phân bố tải trọng đồng đều theo bốn hướng, tăng độ cứng và kéo dài tuổi thọ sản phẩm.

TBI Motion cung cấp ba dòng sản phẩm chính trong TR Series:

• TRH Series – High Assembly (Chiều cao tiêu chuẩn, tải trọng lớn).
• TRS Series – Low Assembly (Chiều cao thấp, tiết kiệm không gian).
• TRC Series – Middle Assembly (Chiều cao trung bình, cân bằng giữa tải trọng và kích thước).

Nhờ hiệu suất vượt trội, TR Series được ứng dụng rộng rãi trong máy CNC, trung tâm gia công, robot công nghiệp, thiết bị bán dẫn, máy cắt laser và các dây chuyền tự động hóa.

Đặc điểm nổi bật của TBI Motion TR Series

1. Chuyển động mượt mà (Smooth Movement)

TR Series sử dụng hệ thống bi tuần hoàn chính xác giúp giảm tối đa ma sát giữa block và ray dẫn hướng.

Lợi ích mang lại:

• Chuyển động êm ái.
• Độ chính xác định vị cao.
• Giảm lực truyền động.
• Tiết kiệm điện năng.
• Giảm phát sinh nhiệt trong quá trình vận hành.
• Phù hợp với hệ thống Servo Motor và Linear Motion tốc độ cao.

Nhờ ma sát thấp, hệ thống vận hành ổn định ngay cả khi hoạt động liên tục trong thời gian dài.

2. Độ ổn định cao (High Stability)

TBI Motion ứng dụng thiết kế được cấp bằng sáng chế nhằm tăng chiều dày vật liệu tại các vị trí chịu lực quan trọng của block dẫn hướng.

Thiết kế này mang lại nhiều ưu điểm:

• Tăng khả năng chịu tải.
• Hạn chế biến dạng khi làm việc.
• Nâng cao độ cứng của toàn bộ hệ thống.
• Duy trì độ chính xác khi chịu tải lớn.
• Giảm rung động trong quá trình gia công.

Đây là yếu tố quan trọng giúp TR Series đáp ứng các yêu cầu về độ ổn định trong máy công cụ và dây chuyền sản xuất tự động.

3. Độ bền cao (High Durability)

TR Series được thiết kế với 4 hàng bi tuần hoàn kết hợp công nghệ Self-aligning giúp tải trọng được phân bố đều theo mọi hướng.

Ưu điểm:

• Chịu tải theo bốn hướng.
• Chống mài mòn hiệu quả.
• Độ cứng cao.
• Tuổi thọ làm việc dài.
• Giảm chi phí bảo trì.

Thiết kế tiếp xúc độc quyền của TBI Motion còn giúp tăng độ cứng vững của hệ thống, đồng thời nâng cao độ chính xác và độ lặp lại trong quá trình vận hành.

4. Lắp đặt dễ dàng và khả năng thay thế lẫn nhau (Easy Installation with Interchangeability)

TR Series được sản xuất theo tiêu chuẩn quốc tế với độ chính xác cao, giúp việc lắp đặt và thay thế trở nên nhanh chóng.

Ưu điểm:

• Dễ dàng lắp đặt.
• Không yêu cầu căn chỉnh phức tạp.
• Block và ray có khả năng thay thế lẫn nhau.
• Tiết kiệm thời gian bảo trì.
• Giảm chi phí vận hành.

Ngoài ra, thiết kế phớt chặn linh hoạt cho phép lựa chọn Side Seal hoặc Inner Seal tùy theo điều kiện làm việc, vừa đảm bảo hiệu quả chống bụi vừa tối ưu chi phí sử dụng.

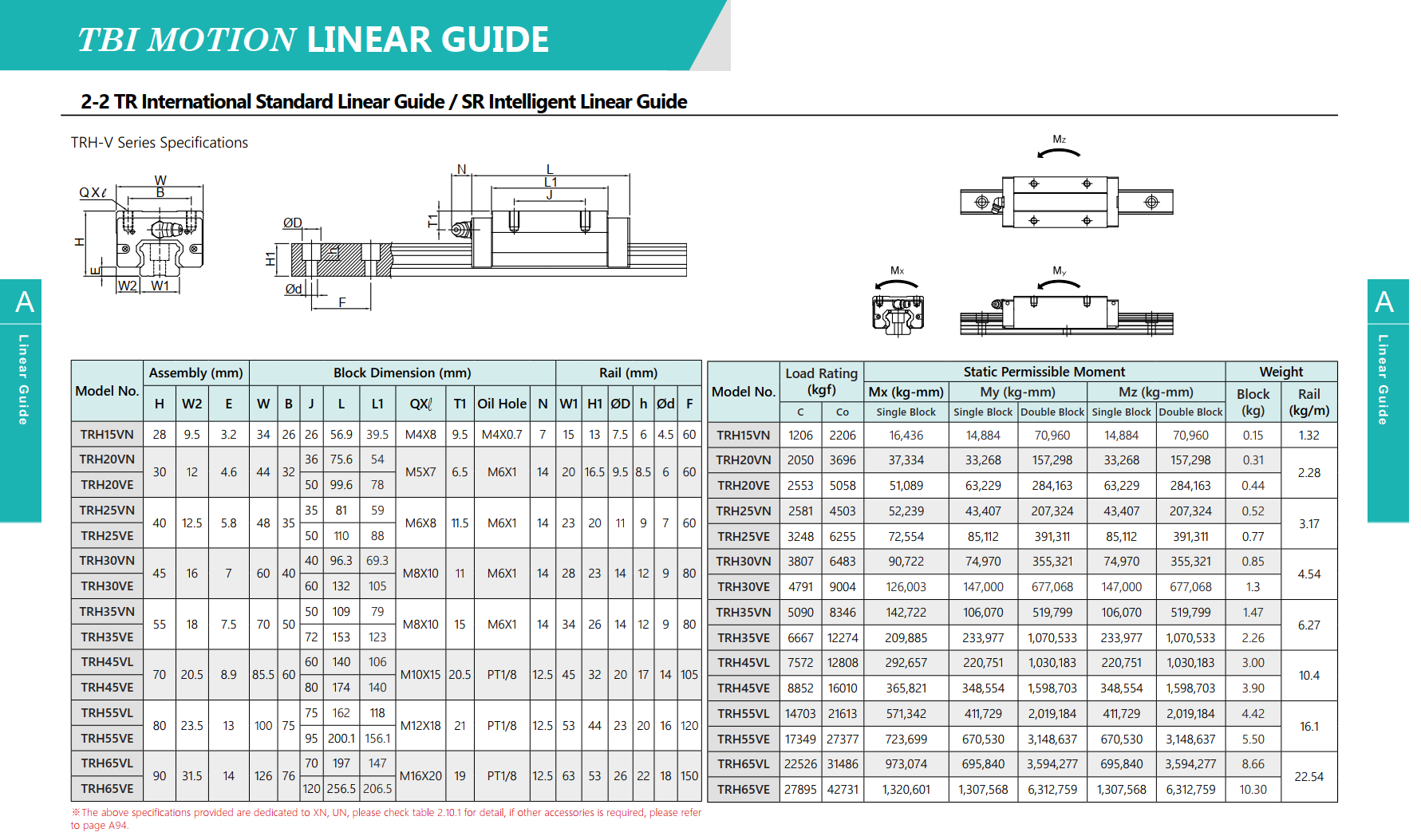

TRH Series (Dòng lắp ráp cao – High-Assembly)

Kiểu Square (Vuông – V):

• Size 15: TRH15VN
• Size 20: TRH20VN, TRH20VE
• Size 25: TRH25VN, TRH25VE
• Size 30: TRH30VN, TRH30VE
• Size 35: TRH35VN, TRH35VE
• Size 45: TRH45VL, TRH45VE
• Size 55: TRH55VL, TRH55VE
• Size 65: TRH65VL, TRH65VE

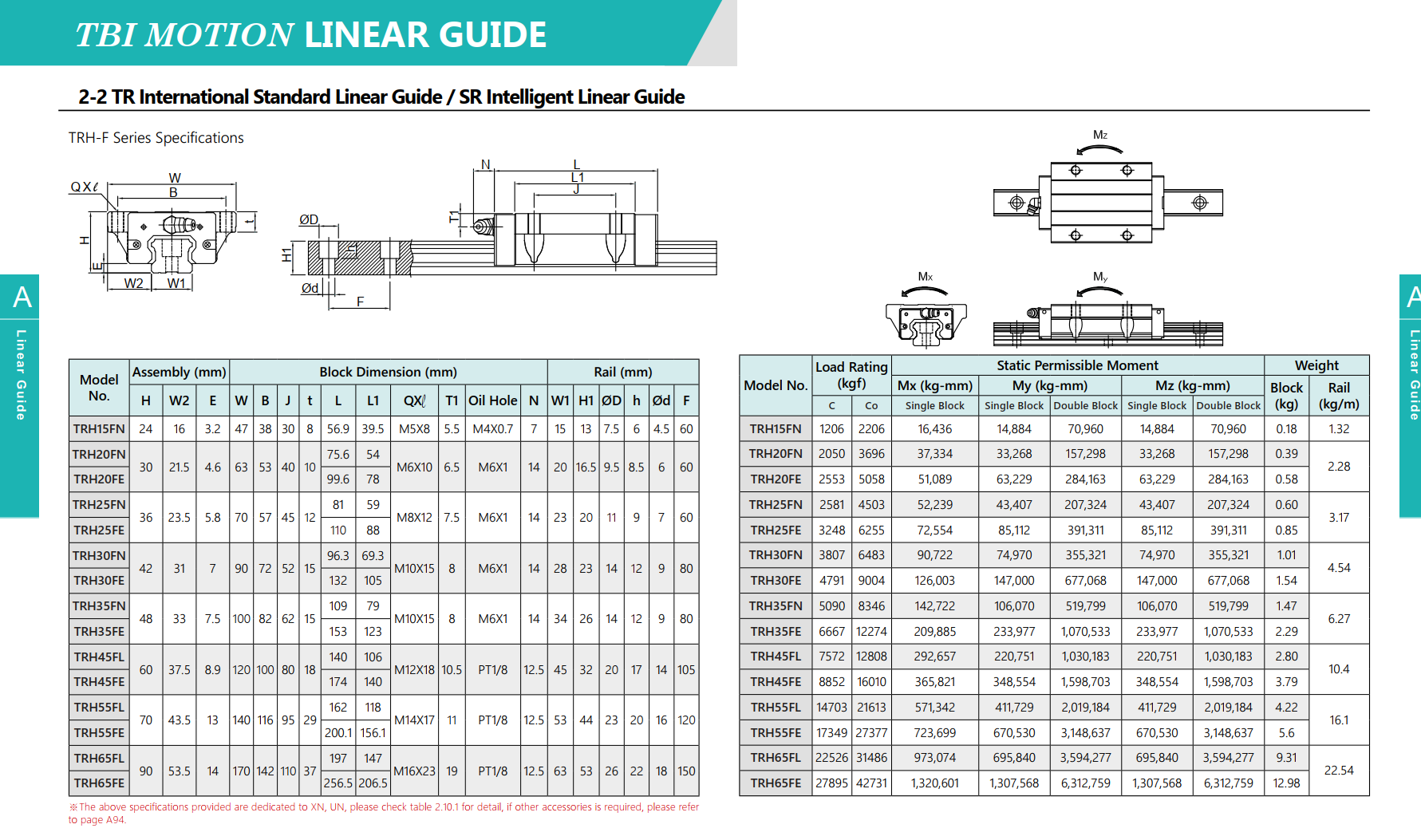

Kiểu Flange (Có cánh – F):

• Size 15: TRH15FN
• Size 20: TRH20FN, TRH20FE
• Size 25: TRH25FN, TRH25FE
• Size 30: TRH30FN, TRH30FE
• Size 35: TRH35FN, TRH35FE
• Size 45: TRH45FL, TRH45FE
• Size 55: TRH55FL, TRH55FE
• Size 65: TRH65FL, TRH65FE

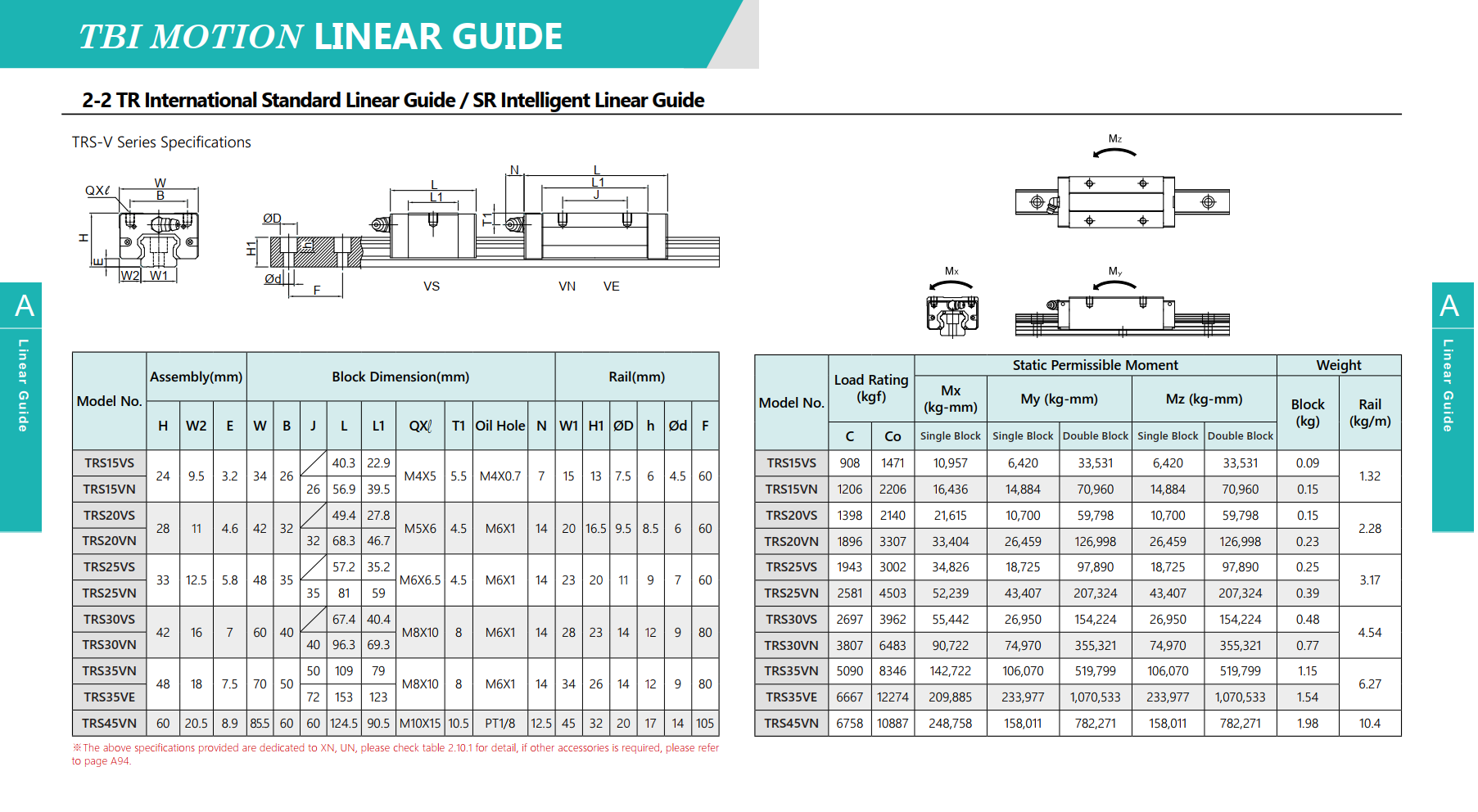

TRS Series (Dòng lắp ráp thấp – Low-Assembly)

Kiểu Square (Vuông – V):

• Size 15: TRS15VS, TRS15VN
• Size 20: TRS20VS, TRS20VN
• Size 25: TRS25VS, TRS25VN
• Size 30: TRS30VS, TRS30VN
• Size 35: TRS35VN, TRS35VE
• Size 45: TRS45VN

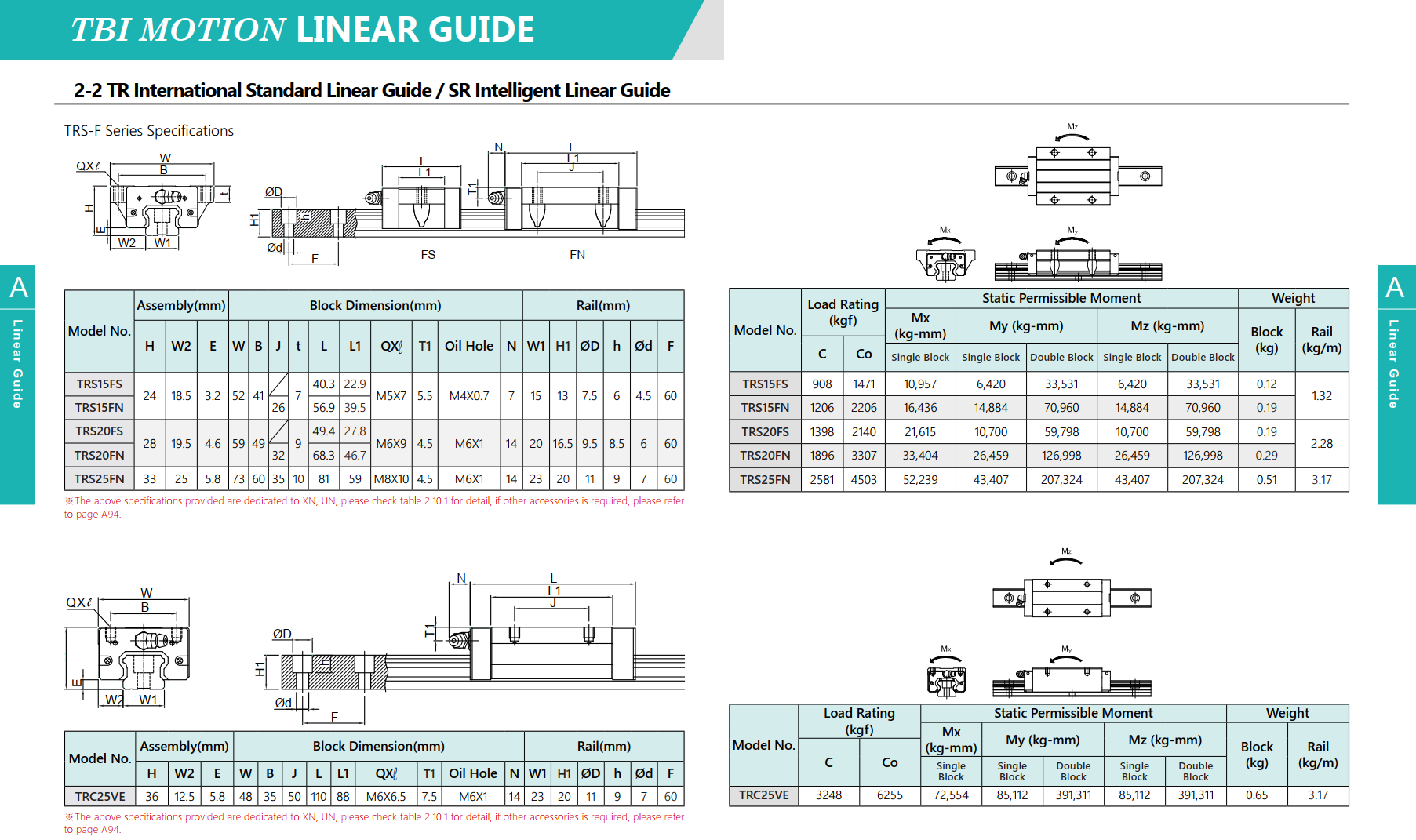

Kiểu Flange (Có cánh – F):

• Size 15: TRS15FS, TRS15FN
• Size 20: TRS20FS, TRS20FN
• Size 25: TRS25FN

Khả năng chịu tải theo bốn hướng

Một trong những ưu điểm lớn nhất của TR Series là khả năng chịu tải đồng đều theo bốn hướng:

• Tải hướng xuống.
• Tải hướng lên.
• Tải ngang trái.
• Tải ngang phải.

Nhờ thiết kế này, hệ thống luôn duy trì:

• Độ chính xác.
• Độ cứng.
• Chuyển động ổn định.
• Khả năng chịu mô-men xoắn cao.

Ma sát thấp – Tiết kiệm năng lượng

Nhờ sử dụng bi tuần hoàn thay cho cơ cấu trượt ma sát, TR Series giúp:

• Giảm lực kéo.
• Giảm tiêu hao điện năng.
• Giảm phát nhiệt.
• Tăng tốc độ vận hành.
• Giảm hao mòn cơ khí.

Điều này đặc biệt quan trọng đối với các dây chuyền sản xuất hoạt động liên tục.

Độ chính xác cao

TR Series được gia công với độ chính xác cao, đáp ứng nhiều cấp chính xác khác nhau như:

• Normal (N).
• High (H).
• Precision (P).
• Super Precision (SP).
• Ultra Precision (UP).

Sản phẩm phù hợp từ các ứng dụng tự động hóa thông thường đến các hệ thống gia công và đo lường yêu cầu độ chính xác rất cao.

Cấp tải trước (Preload)

TBI Motion cung cấp nhiều cấp preload để phù hợp với từng điều kiện làm việc:

• ZF (Slight Clearance): Có độ rơ nhẹ, lực tải trước bằng 0
  . Mức này phù hợp cho các ứng dụng yêu cầu lực ma sát thấp và rung động nhẹ
• Z0 (No Preload): Không có tải trước (Tải trước bằng 0)
  . Đây là lựa chọn tiêu chuẩn cho các ứng dụng cần chuyển động mượt mà và độ chính xác vừa phải
• Z1 (Light Preload): Tải trước nhẹ, lực tải trước tương đương 0.02C (với C là tải trọng động danh định)
  . Mức này giúp tăng độ cứng vững và thường dùng cho các thiết bị yêu cầu độ chính xác cao
• Z2 (Medium Preload): Tải trước trung bình, lực tải trước tương đương 0.05C
  . Thường được dùng trong các môi trường có rung động và va đập để duy trì độ ổn định
• Z3 (Heavy Preload): Tải trước nặng, lực tải trước tương đương 0.07C
  . Mức này cung cấp độ cứng vững tối đa, dành cho các máy công cụ hạng nặng hoặc ứng dụng cắt gọt kim loại mạnh

Việc lựa chọn preload phù hợp giúp:

• Tăng độ cứng.
• Loại bỏ khe hở.
• Giảm rung động.
• Tăng độ chính xác định vị.

Ứng dụng

Thanh trượt dẫn hướng TBI Motion TR Series được sử dụng rộng rãi trong:

• Máy CNC.
• Trung tâm gia công.
• Máy tiện CNC.
• Máy phay CNC.
• Máy cắt Laser.
• Máy Plasma.
• Robot công nghiệp.
• Robot hàn.
• Robot gắp sản phẩm.
• Máy SMT.
• Máy đóng gói.
• Máy in công nghiệp.
• Thiết bị bán dẫn.
• Thiết bị điện tử.
• Thiết bị y tế.
• Máy đo tọa độ.
• Dây chuyền tự động hóa.
• Hệ thống truyền động tuyến tính.

Tài liệu kỹ thuật

Catalogue TEKSAN TBIMOTION_LinearGuide_26.05(EN) cung cấp đầy đủ:

• Kích thước ray và block.
• Bản vẽ kỹ thuật.
• Thông số tải trọng động.
• Thông số tải trọng tĩnh.
• Mô-men cho phép.
• Cấp chính xác.
• Cấp preload.
• Danh sách model.
• Hướng dẫn lựa chọn.
• Hướng dẫn lắp đặt và bảo trì.

Cam kết từ TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp thanh trượt dẫn hướng TBI Motion chính hãng 100% tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng, đầy đủ CO, CQ và hóa đơn VAT.
• Tư vấn lựa chọn model phù hợp theo từng ứng dụng và yêu cầu kỹ thuật.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành và hậu mãi chuyên nghiệp.
