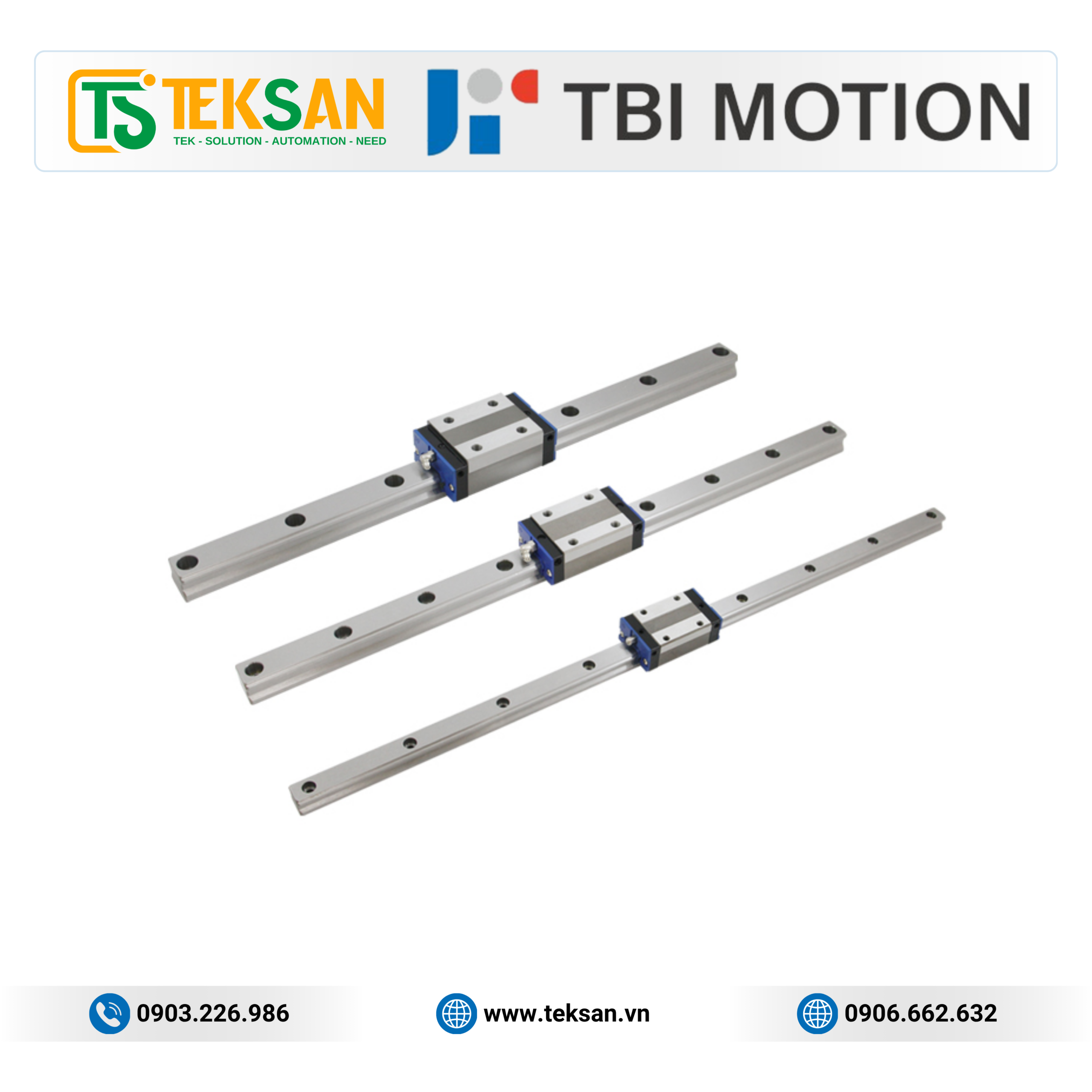

Thanh trượt dẫn hướng TBI Motion Ball Chain Linear Guide CRH / CRS Series – Chuyển động siêu êm, giảm nhiệt và kéo dài tuổi thọ

Giới thiệu thanh trượt dẫn hướng TBI Motion Ball Chain Linear Guide

TBI Motion Ball Chain Linear Guide CRH / CRS Series là dòng thanh trượt dẫn hướng bi tuần hoàn có xích bi (Ball Chain Linear Guide) được phát triển nhằm nâng cao hiệu suất vận hành, giảm ma sát và kéo dài tuổi thọ so với các dòng thanh trượt bi tuần hoàn truyền thống.

Điểm nổi bật của dòng CR Series là công nghệ Ball Chain (Ball Retainer), trong đó các viên bi được giữ cố định bằng hệ thống xích bi, giúp loại bỏ sự tiếp xúc trực tiếp giữa các viên bi trong quá trình tuần hoàn. Thiết kế này không chỉ giảm tiếng ồn và nhiệt sinh ra mà còn duy trì lớp màng dầu bôi trơn ổn định, mang lại khả năng vận hành êm ái và độ bền vượt trội.

Dòng sản phẩm bao gồm:

• CRH Series – High Assembly Ball Chain Linear Guide (Dòng lắp ráp cao)
• CRS Series – Low Assembly Ball Chain Linear Guide (Dòng lắp ráp thấp)

Đây là lựa chọn lý tưởng cho các máy công cụ, trung tâm gia công CNC, robot công nghiệp, thiết bị bán dẫn và các hệ thống tự động hóa yêu cầu độ chính xác cao cùng khả năng vận hành liên tục.

Đặc điểm nổi bật của TBI Motion CRH / CRS Series

1. Công nghệ Ball Chain – Chuyển động mượt mà hơn

Khác với thanh trượt thông thường, CR Series sử dụng Ball Retainer để giữ khoảng cách giữa các viên bi.

Ưu điểm:

• Loại bỏ va chạm trực tiếp giữa các viên bi.
• Giảm ma sát trong quá trình tuần hoàn.
• Chuyển động mượt mà hơn.
• Giảm rung động.
• Nâng cao độ ổn định khi vận hành.

Công nghệ Ball Chain giúp hệ thống hoạt động chính xác hơn, đặc biệt ở tốc độ cao.

2. Giảm sinh nhiệt khi vận hành

Trong CR Series, một lớp màng dầu bôi trơn luôn được duy trì giữa các viên bi và xích bi.

Nhờ đó:

• Ma sát tương đối giảm đáng kể.
• Nhiệt lượng phát sinh thấp hơn so với thanh trượt thông thường.
• Hạn chế giãn nở nhiệt.
• Duy trì độ chính xác trong thời gian dài.
• Phù hợp với các máy hoạt động liên tục.

Khả năng giảm sinh nhiệt giúp tăng độ ổn định của toàn bộ hệ thống truyền động.

3. Hệ thống tuần hoàn và lưu trữ dầu bôi trơn

TBI Motion thiết kế hệ thống Chain Circulation and Lubrication System cho phép giữ lại lượng dầu bôi trơn nhiều hơn bên trong block.

Lợi ích:

• Dầu bôi trơn được phân bổ đồng đều.
• Hạn chế thất thoát dầu khi máy dừng hoạt động.
• Kéo dài chu kỳ bôi trơn.
• Giảm chi phí bảo trì.
• Tăng tuổi thọ của thanh trượt.

Đây là ưu điểm nổi bật giúp CR Series hoạt động ổn định trong thời gian dài.

4. Tiếng ồn thấp

Nhờ các viên bi không còn va chạm trực tiếp với nhau, kết hợp với lớp màng dầu giảm chấn, CR Series mang lại khả năng vận hành rất êm.

Ưu điểm:

• Giảm tiếng ồn.
• Giảm rung động.
• Chuyển động ổn định.
• Cải thiện môi trường làm việc.
• Thích hợp với các thiết bị yêu cầu độ ồn thấp.

5. Phân bố tải trọng đồng đều

Hệ thống Ball Chain giúp các viên bi luôn được bố trí đều trong block.

Điều này giúp:

• Phân bố tải trọng đồng đều trên toàn bộ đường chạy.
• Giảm tải tập trung.
• Tăng độ cứng của hệ thống.
• Giảm mài mòn cục bộ.
• Kéo dài tuổi thọ thanh trượt.

6. Độ chính xác và tuổi thọ cao

Thiết kế Ball Retainer kết hợp với vật liệu chất lượng cao giúp CR Series đạt:

• Độ chính xác định vị cao.
• Chuyển động ổn định.
• Độ lặp lại tốt.
• Tuổi thọ dài.
• Khả năng vận hành liên tục trong điều kiện tải trọng lớn.

Đây là lựa chọn phù hợp cho các hệ thống yêu cầu độ chính xác cao trong sản xuất hiện đại.

Phân loại sản phẩm

CRH Series – High Assembly Ball Chain Linear Guide

CRH Series là dòng thanh trượt có chiều cao lắp ráp lớn, mang lại:

• Độ cứng cao.
• Khả năng chịu tải lớn.
• Khả năng chịu mô-men tốt.
• Độ ổn định cao.
• Phù hợp với máy CNC, trung tâm gia công và các thiết bị công nghiệp tải nặng.

CRH Series (High-Assembly Model – Dòng lắp ráp cao)

Dòng này có chiều cao lắp ráp lớn, được thiết kế để chịu tải nặng và có độ cứng vững cao

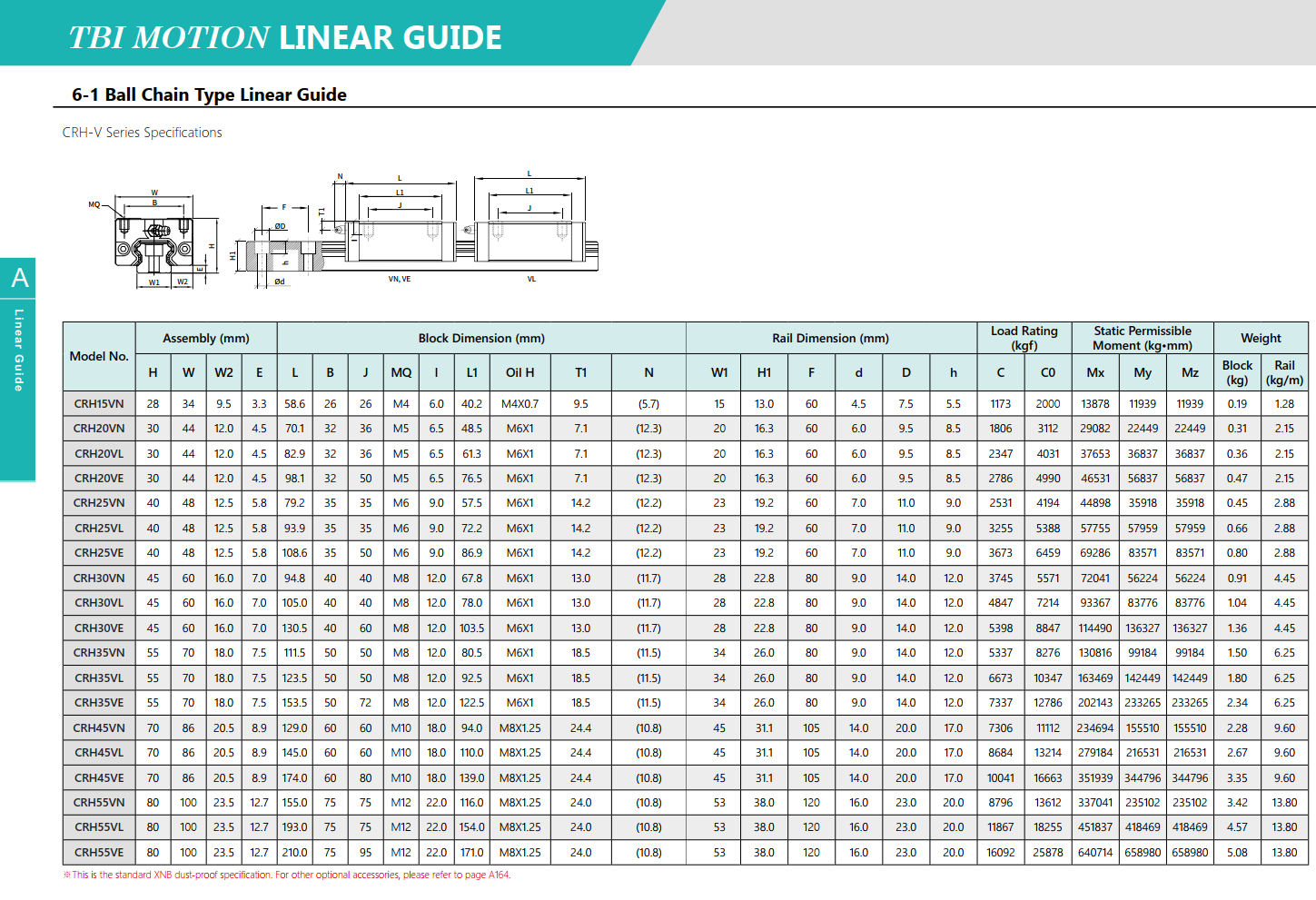

Kiểu Square (V) – Con trượt vuông, không cánh:

• Size 15: CRH15VN
• Size 20: CRH20VN, CRH20VL, CRH20VE
• Size 25: CRH25VN, CRH25VL, CRH25VE
• Size 30: CRH30VN, CRH30VL, CRH30VE
• Size 35: CRH35VN, CRH35VL, CRH35VE
• Size 45: CRH45VN, CRH45VL, CRH45VE
• Size 55: CRH55VN, CRH55VL, CRH55VE

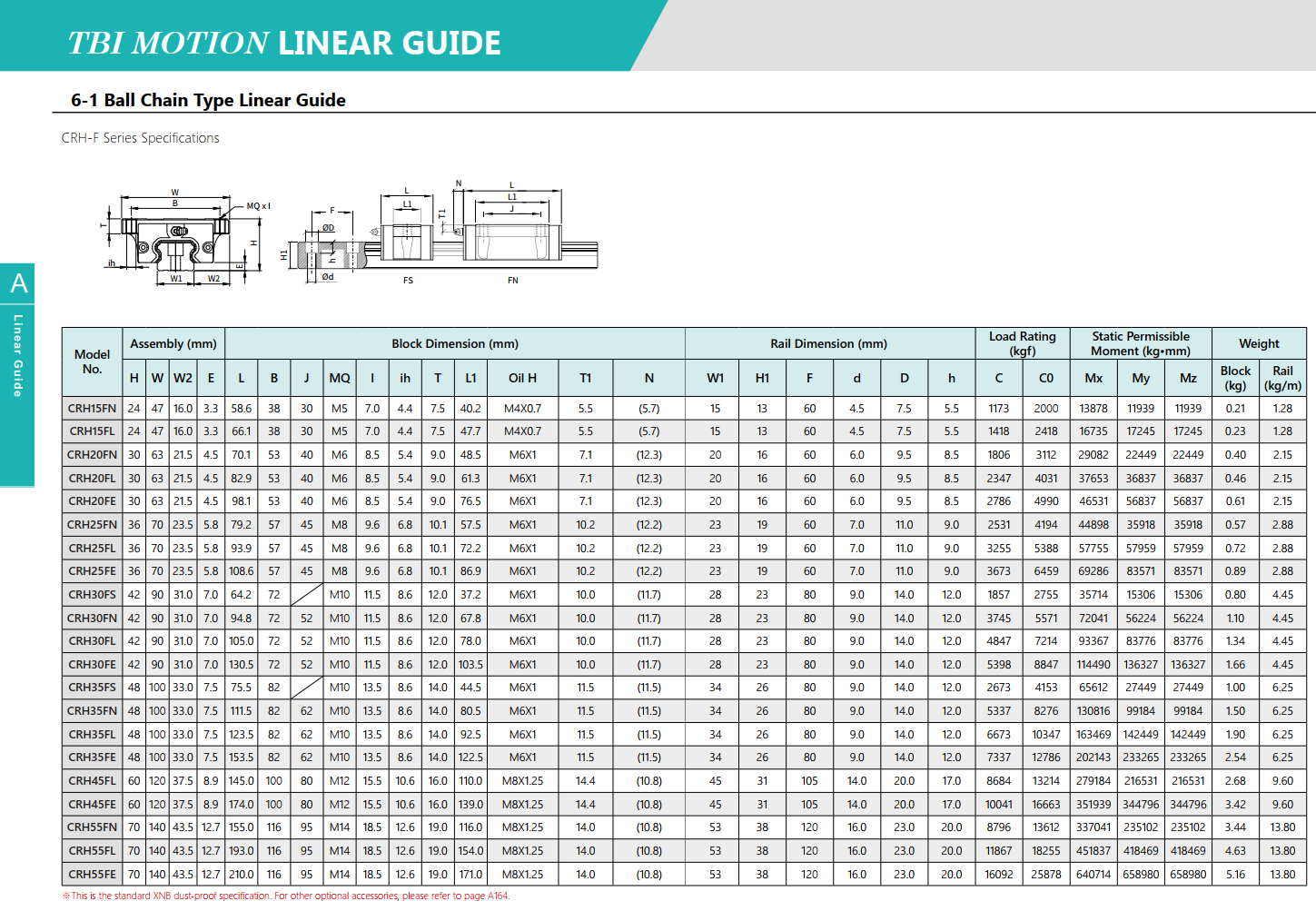

Kiểu Flange (F) – Con trượt có cánh (mặt bích):

• Size 15: CRH15FN, CRH15FL
• Size 20: CRH20FN, CRH20FL, CRH20FE
• Size 25: CRH25FN, CRH25FL, CRH25FE
• Size 30: CRH30FS, CRH30FN, CRH30FL, CRH30FE
• Size 35: CRH35FS, CRH35FN, CRH35FL, CRH35FE
• Size 45: CRH45FL, CRH45FE
• Size 55: CRH55FN, CRH55FL, CRH55FE

CRS Series – Low Assembly Ball Chain Linear Guide

CRS Series có thiết kế chiều cao thấp, giúp:

• Tiết kiệm không gian lắp đặt.
• Giảm chiều cao tổng thể của máy.
• Giảm mô-men quán tính.
• Phù hợp với các thiết bị tự động hóa nhỏ gọn và hệ thống yêu cầu không gian hạn chế.

CRS Series (Low-Assembly Model – Dòng lắp ráp thấp)

Dòng này có thiết kế chiều cao thấp hơn, phù hợp cho các không gian lắp đặt hạn chế

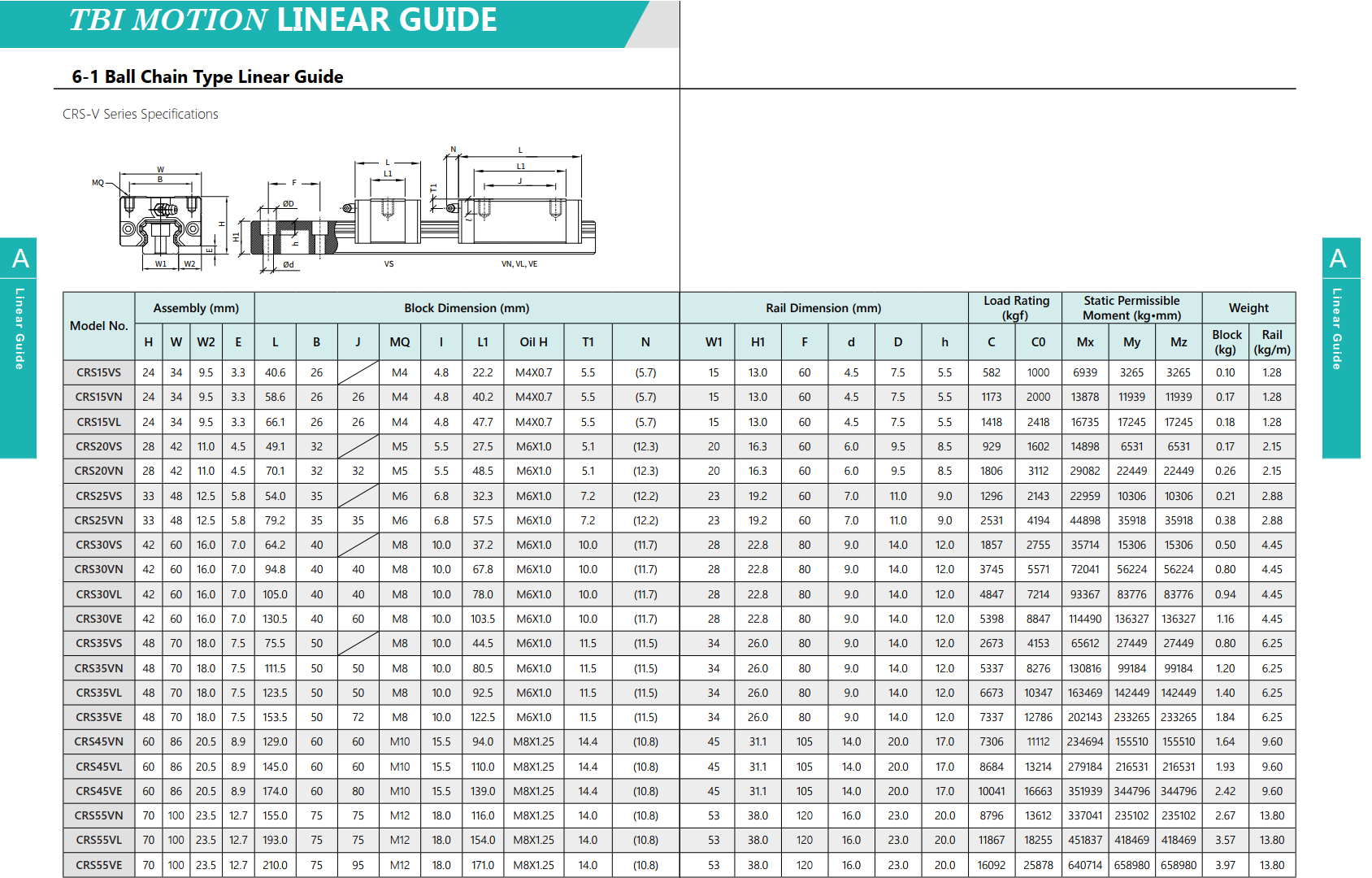

Kiểu Square (V) – Con trượt vuông:

• Size 15: CRS15VS, CRS15VN, CRS15VL
• Size 20: CRS20VS, CRS20VN
• Size 25: CRS25VS, CRS25VN
• Size 30: CRS30VS, CRS30VN, CRS30VL, CRS30VE
• Size 35: CRS35VS, CRS35VN, CRS35VL, CRS35VE
• Size 45: CRS45VN, CRS45VL, CRS45VE
• Size 55: CRS55VN, CRS55VL, CRS55VE

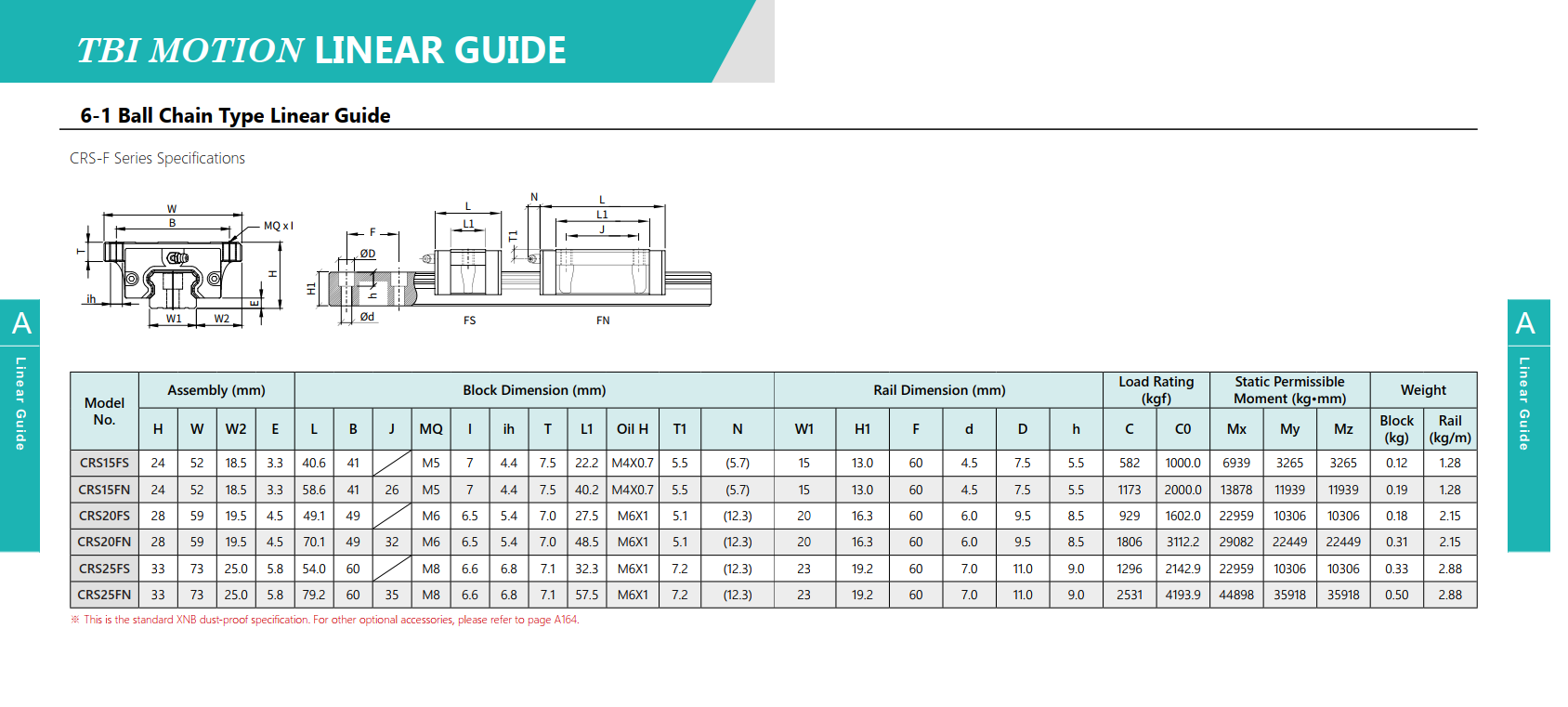

Kiểu Flange (F) – Con trượt có cánh:

• Size 15: CRS15FS, CRS15FN
• Size 20: CRS20FS, CRS20FN
• Size 25: CRS25FS, CRS25FN

Ưu điểm của công nghệ Ball Chain

So với thanh trượt dẫn hướng thông thường, CRH và CRS Series mang lại nhiều lợi ích:

• Chuyển động êm ái hơn.
• Giảm tiếng ồn khi vận hành.
• Giảm nhiệt sinh ra.
• Giảm ma sát giữa các viên bi.
• Giữ dầu bôi trơn hiệu quả hơn.
• Giảm hao mòn.
• Kéo dài tuổi thọ thanh trượt.
• Giảm chi phí bảo trì.
• Duy trì độ chính xác trong thời gian dài.
• Phù hợp với hệ thống vận hành tốc độ cao.

Ứng dụng

Thanh trượt dẫn hướng TBI Motion Ball Chain Linear Guide được ứng dụng rộng rãi trong:

• Máy CNC.
• Trung tâm gia công CNC.
• Máy tiện CNC.
• Máy phay CNC.
• Máy cắt Laser.
• Máy Plasma.
• Robot công nghiệp.
• Thiết bị bán dẫn.
• Máy SMT.
• Thiết bị điện tử.
• Thiết bị y tế.
• Máy đo chính xác.
• Máy đóng gói.
• Máy in công nghiệp.
• Dây chuyền sản xuất tự động.
• Thiết bị tự động hóa.

Tài liệu kỹ thuật

Catalogue TEKSAN TBIMOTION_LinearGuide_26.05(EN) cung cấp đầy đủ:

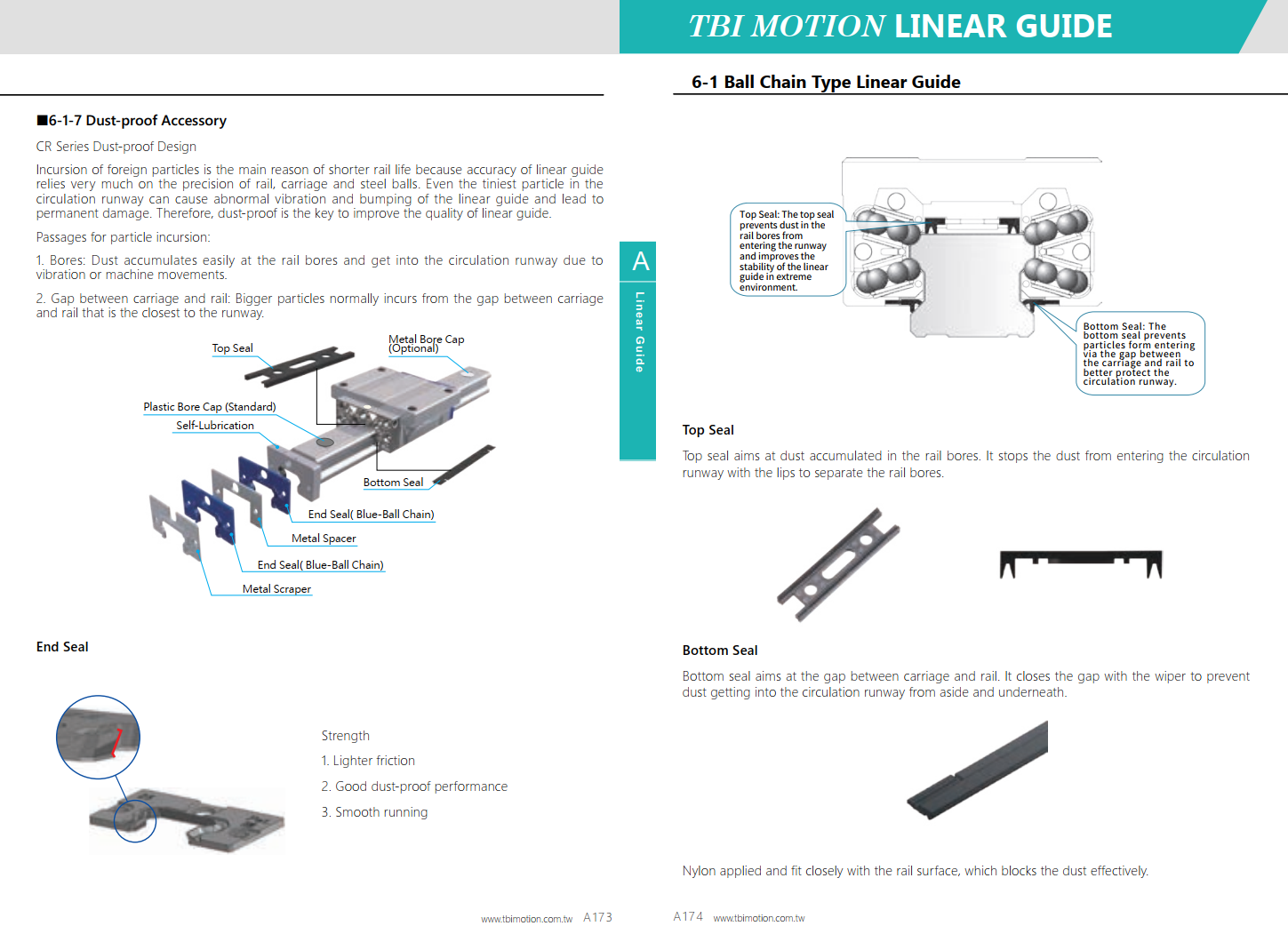

• Cấu tạo Ball Chain.
• Thiết kế Ball Retainer.
• Kích thước ray và block.
• Thông số tải trọng.
• Độ cứng và độ chính xác.
• Khả năng chịu mô-men.
• Bản vẽ CAD.
• Hướng dẫn lựa chọn model.
• Hướng dẫn lắp đặt.
• Hướng dẫn bảo trì và bôi trơn.

Cam kết từ TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp thanh trượt dẫn hướng TBI Motion chính hãng 100% tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng, đầy đủ CO, CQ và hóa đơn VAT.
• Tư vấn lựa chọn model phù hợp theo từng ứng dụng và yêu cầu kỹ thuật.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành và hậu mãi chuyên nghiệp.
