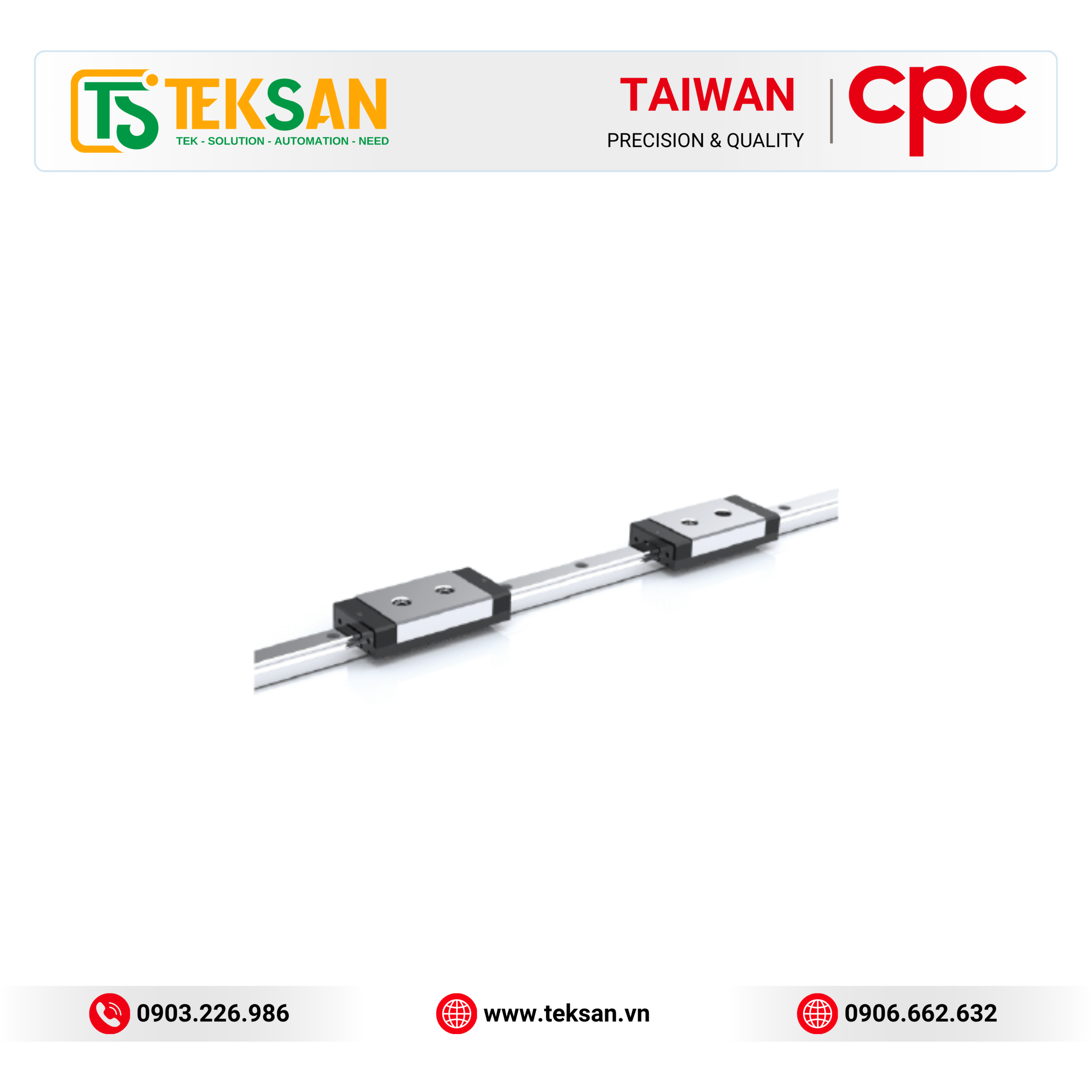

Thanh trượt dẫn hướng mini CPC MR Series – Giải pháp dẫn hướng tuyến tính siêu nhỏ cho thiết bị chính xác

Giới thiệu thanh trượt dẫn hướng mini CPC MR Series

CPC MR Series Miniature Linear Guide là dòng thanh trượt dẫn hướng mini (Miniature Linear Guide) được thiết kế dành cho các thiết bị có kích thước nhỏ nhưng yêu cầu độ chính xác, tốc độ và khả năng chịu tải cao.

Với kích thước ray từ 2 mm đến 15 mm, MR Series là giải pháp lý tưởng cho các ứng dụng như thiết bị điện tử, thiết bị y tế, robot mini, thiết bị bán dẫn, máy quang học và các hệ thống tự động hóa chính xác.

Điểm nổi bật của dòng MR là khả năng kết hợp nhiều tùy chọn về kiểu ray (Standard/Wide), hệ thống phớt chống bụi, tấm lưu trữ dầu bôi trơn, tấm gia cường bằng thép không gỉ và nhiều cấu hình block khác nhau để đáp ứng từng yêu cầu kỹ thuật cụ thể.

Đặc điểm nổi bật của CPC MR Series

1. Thiết kế siêu nhỏ gọn

MR Series được thiết kế với kích thước ray:

• Size 2
• Size 3
• Size 5
• Size 7
• Size 9
• Size 12
• Size 15

Giúp:

• Tiết kiệm không gian lắp đặt.
• Giảm khối lượng chuyển động.
• Tăng tốc độ đáp ứng.
• Phù hợp với các cơ cấu mini và thiết bị có không gian hạn chế.

2. Hai kiểu ray dẫn hướng

Để phù hợp với nhiều ứng dụng khác nhau, CPC cung cấp hai kiểu ray:

MR-M Series (Standard Type)

Thiết kế tiêu chuẩn với kích thước nhỏ gọn, phù hợp cho hầu hết các ứng dụng truyền động chính xác.

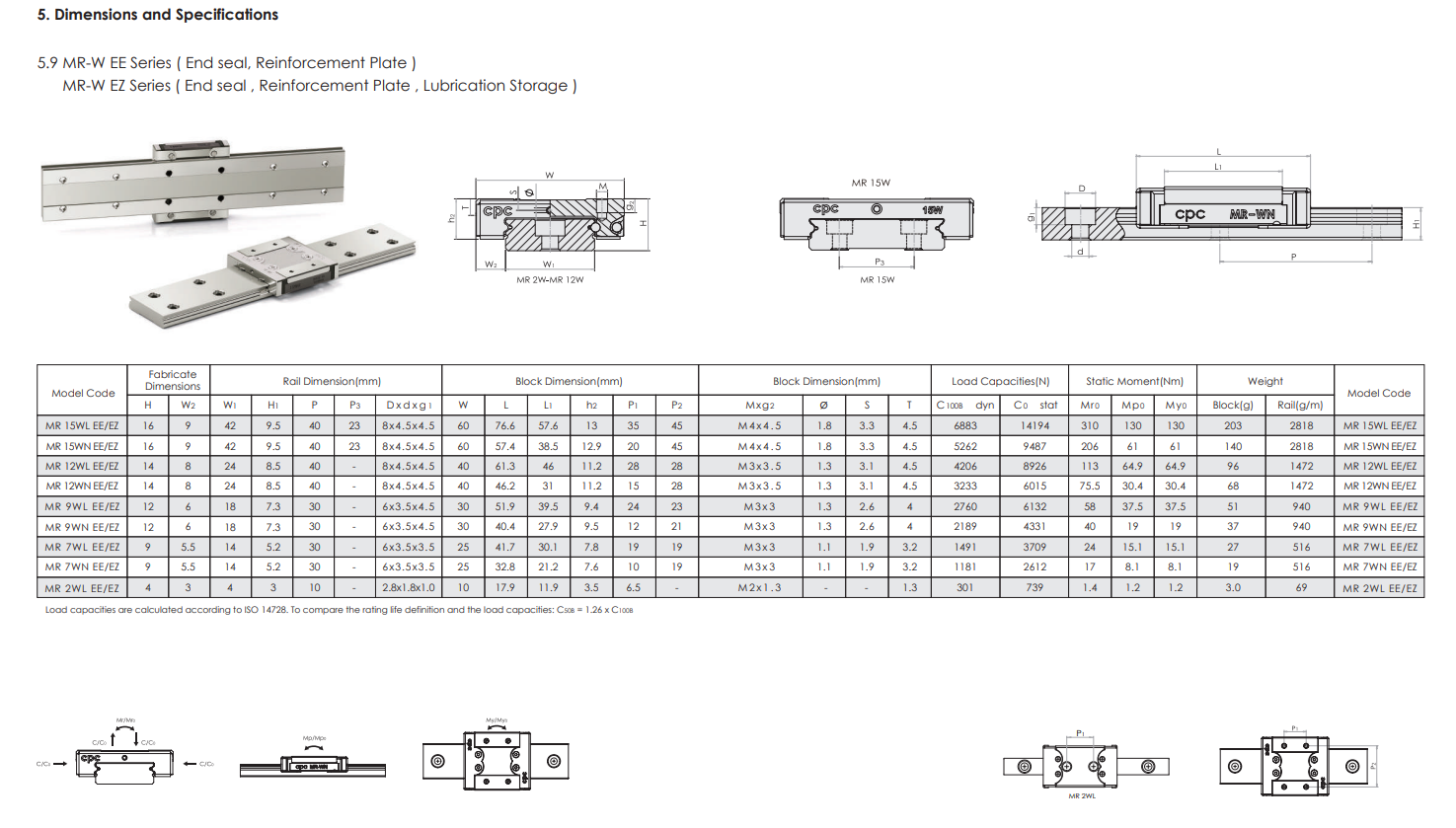

MR-W Series (Wide Type)

Phiên bản ray bản rộng giúp:

• Tăng khả năng chịu tải.
• Chống mô-men xoắn tốt hơn.
• Tăng độ ổn định của hệ thống.
• Phù hợp với các ứng dụng có tải lệch tâm.

3. Khả năng chịu tải cao trong kích thước nhỏ

Nhờ thiết kế bi tuần hoàn tối ưu cùng kích thước viên bi lớn, MR Series mang lại:

• Khả năng chịu tải cao.
• Chịu mô-men tốt.
• Độ cứng lớn.
• Chuyển động ổn định.
• Tuổi thọ dài.

Đây là ưu điểm nổi bật giúp MR Series vượt trội so với nhiều dòng thanh trượt mini thông thường.

4. Thiết kế bôi trơn thân thiện với môi trường (Tùy chọn)

CPC phát triển hệ thống Hermetic Lubrication Grease Injection tích hợp ở hai đầu block.

Mỡ bôi trơn được đưa trực tiếp vào rãnh bi thông qua quá trình tuần hoàn của các viên bi, mang lại:

• Hiệu quả bôi trơn cao.
• Giảm lượng mỡ tiêu hao.
• Kéo dài chu kỳ bảo dưỡng.
• Giảm chi phí vận hành.
• Thân thiện với môi trường.

Các phiên bản ZZ, ZU, EZ, UZ và ZUE được tích hợp tấm lưu trữ dầu bôi trơn giúp duy trì khả năng bôi trơn trong thời gian dài.

5. Tấm gia cường bằng thép không gỉ

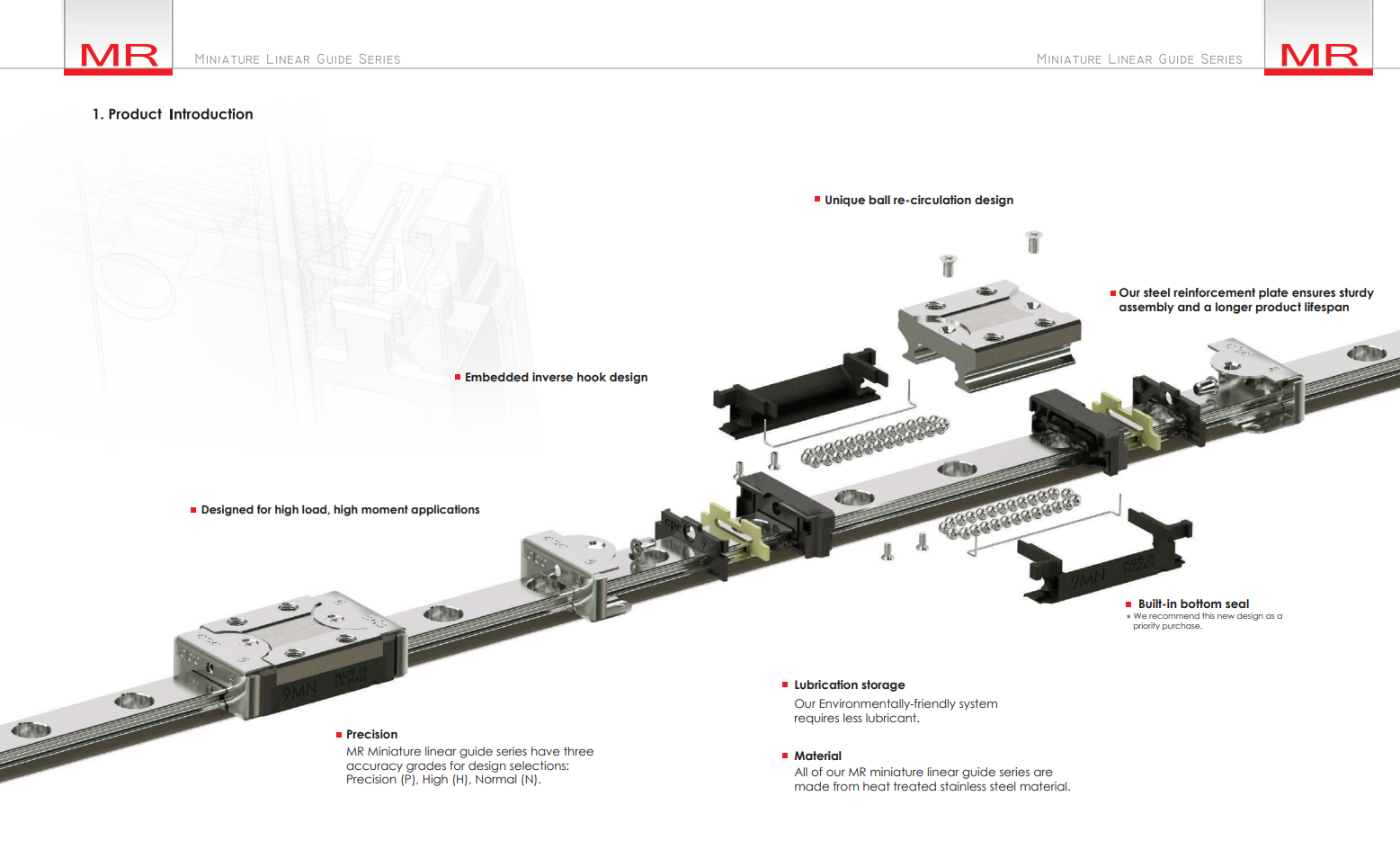

Một trong những công nghệ nổi bật của MR Series là Steel Plate Reinforcement Design.

Hai đầu block được bao phủ hoàn toàn bằng các tấm thép không gỉ và cố định bằng vít inox.

Ưu điểm:

• Tăng độ cứng của block.
• Bảo vệ nắp nhựa khỏi va đập của bi tuần hoàn.
• Cho phép vận hành ở tốc độ cao.
• Kéo dài tuổi thọ sản phẩm.
• Tăng độ ổn định khi làm việc liên tục.

Các phiên bản EE, EZ, EU, UZ, SUE và ZUE được trang bị công nghệ này.

6. Thiết kế móc khóa ngược tăng độ bền

MR Series sử dụng Embedded Inverse Hook Design giúp tăng cường liên kết cơ học giữa phần thân thép và nắp nhựa.

Khi block đổi chiều liên tục, lực tác động từ các viên bi sẽ được phân bố đều hơn, giúp:

• Tăng độ bền kết cấu.
• Giảm nguy cơ nứt vỡ nắp đầu.
• Nâng cao độ tin cậy.
• Phù hợp với các ứng dụng gia tốc cao.

7. Vận hành tốc độ cao

MR Series có khả năng vận hành:

• Vmax = 10 m/s
• Gia tốc tối đa αmax = 300 m/s²
• Có thể đạt 60 m/s² mà không cần ép trước (prepressing)

Điều này giúp MR Series đáp ứng tốt các hệ thống tự động hóa tốc độ cao và thiết bị có chu kỳ làm việc liên tục.

Các kiểu phớt và tùy chọn bảo vệ

CPC cung cấp nhiều cấu hình block để phù hợp với từng môi trường làm việc:

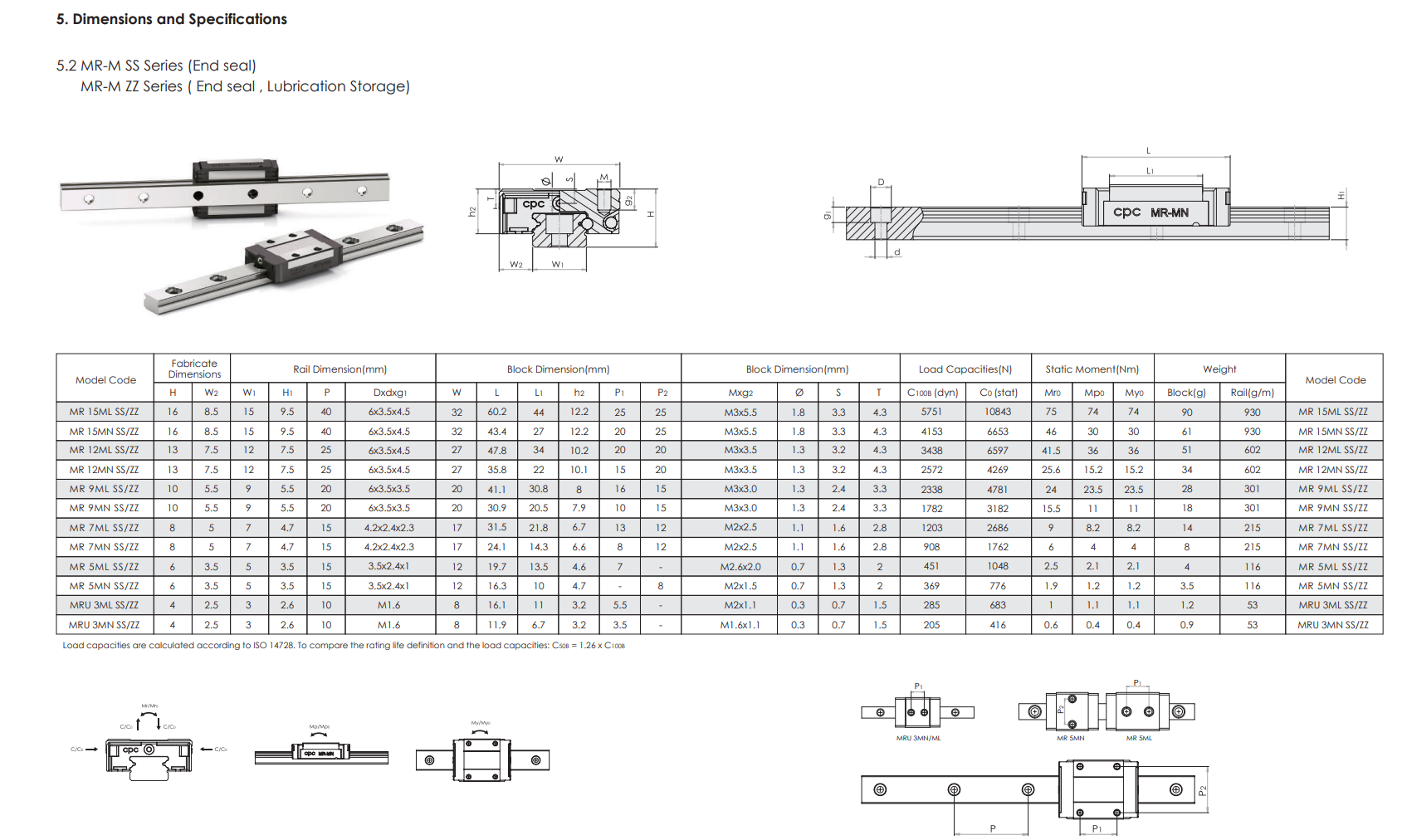

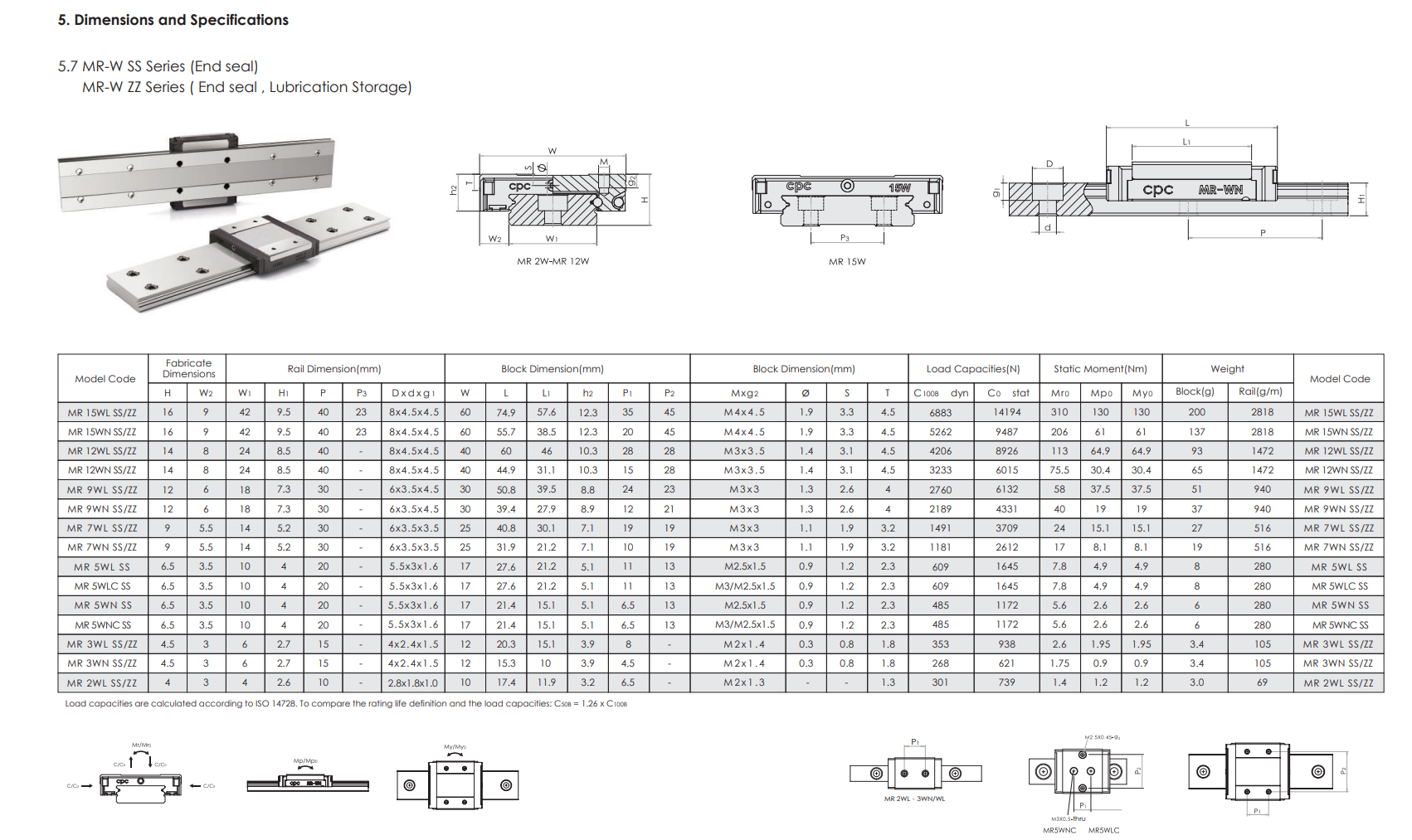

• SS – Phớt chặn đầu.
• ZZ – Phớt chặn đầu + tấm lưu trữ dầu.

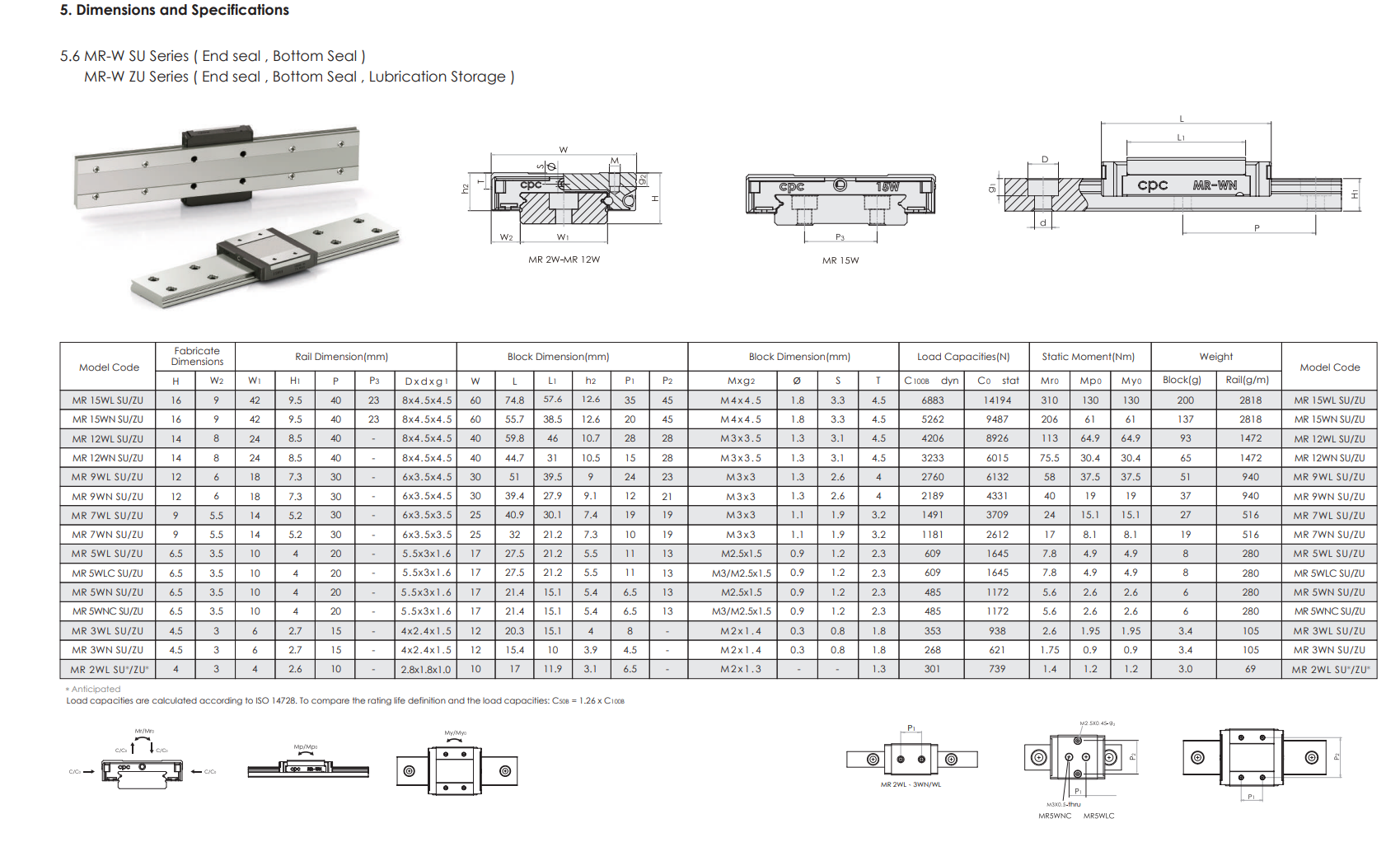

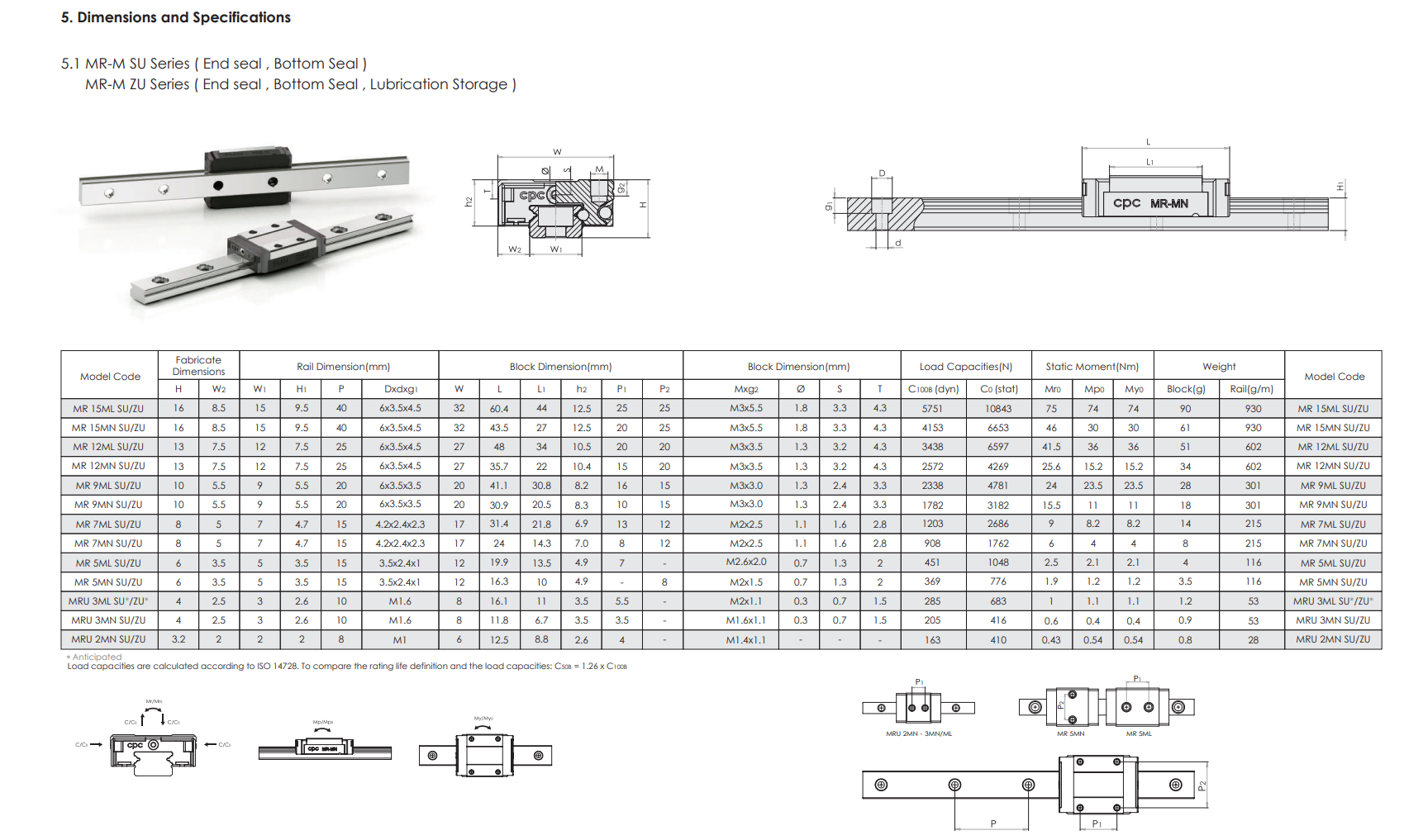

• SU – Phớt chặn đầu + phớt chặn dưới.
• ZU – Phớt chặn đầu + phớt dưới + tấm lưu trữ dầu.

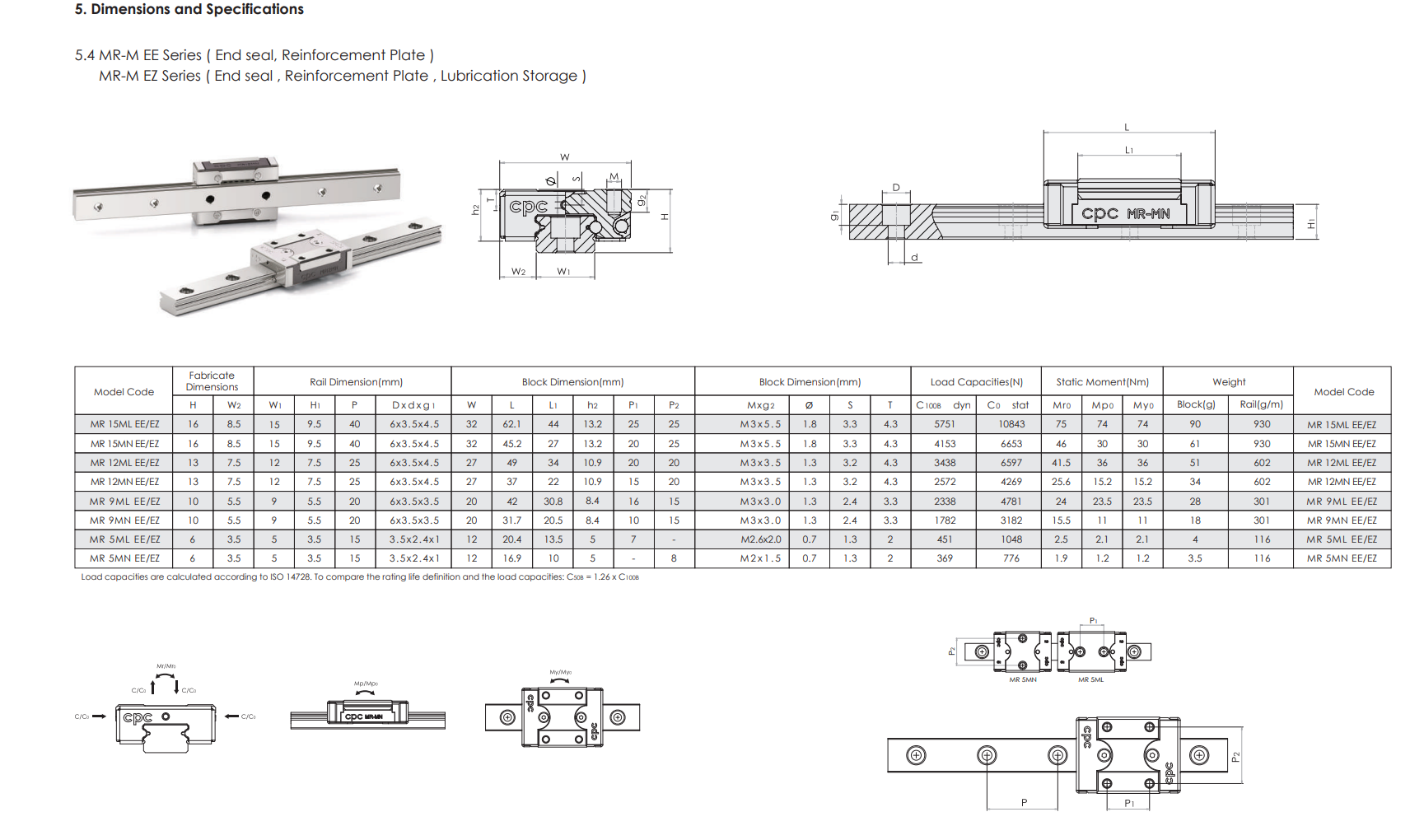

• EE – Phớt chặn đầu + tấm gia cường inox.
• EZ – Phớt chặn + gia cường + tấm lưu trữ dầu.

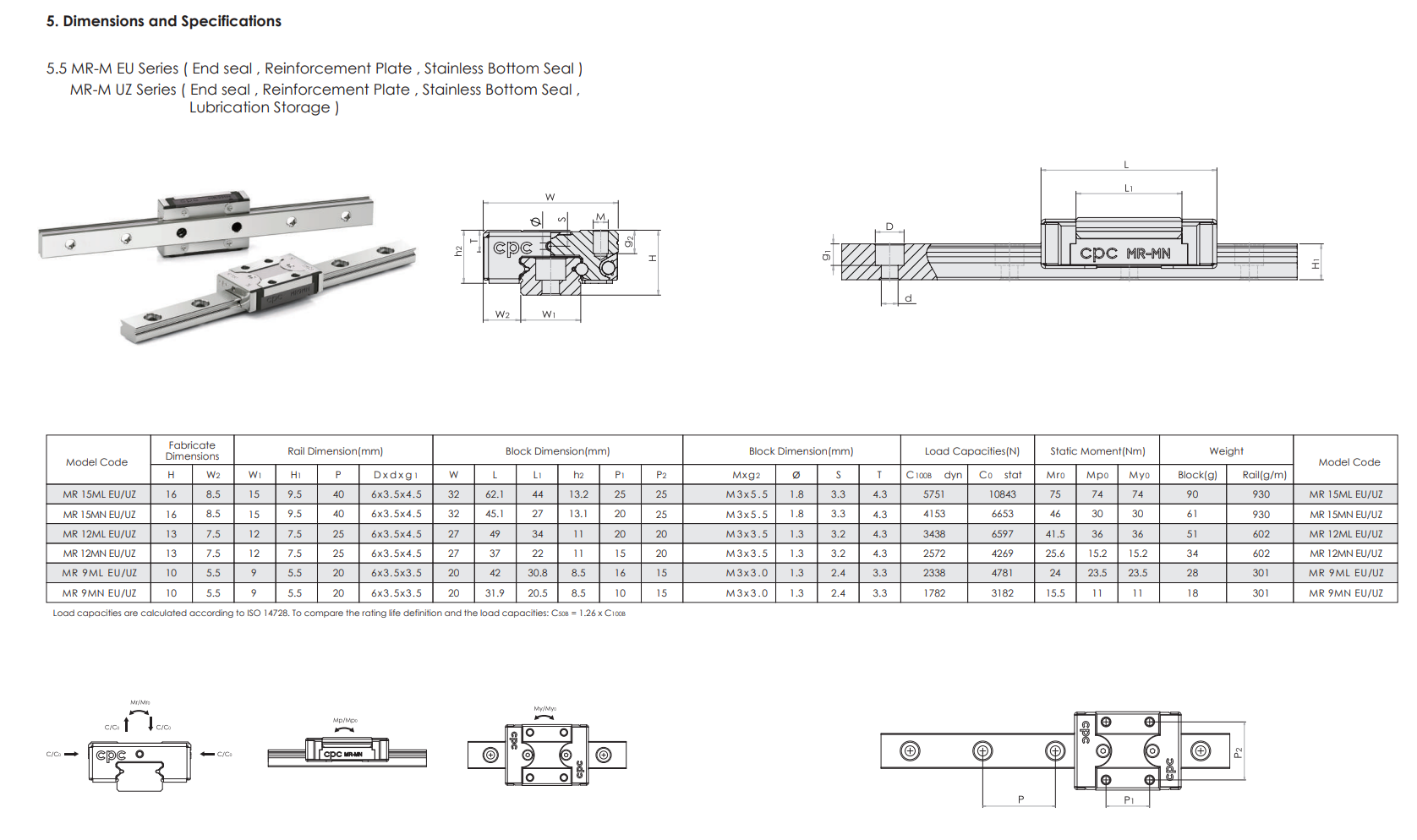

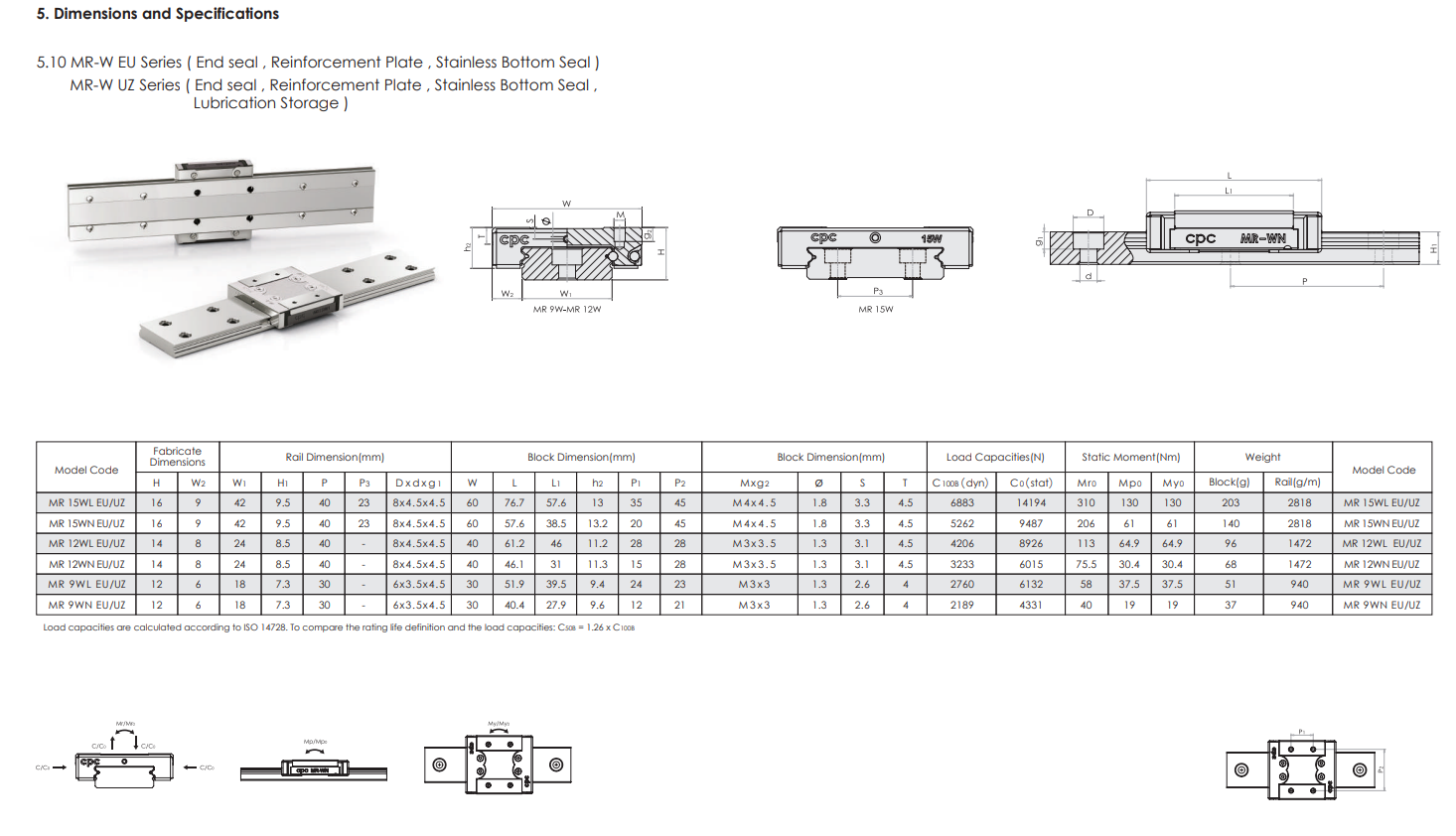

• EU – Phớt chặn + gia cường + phớt dưới inox.
• UZ – Gia cường + phớt dưới inox + tấm lưu trữ dầu.

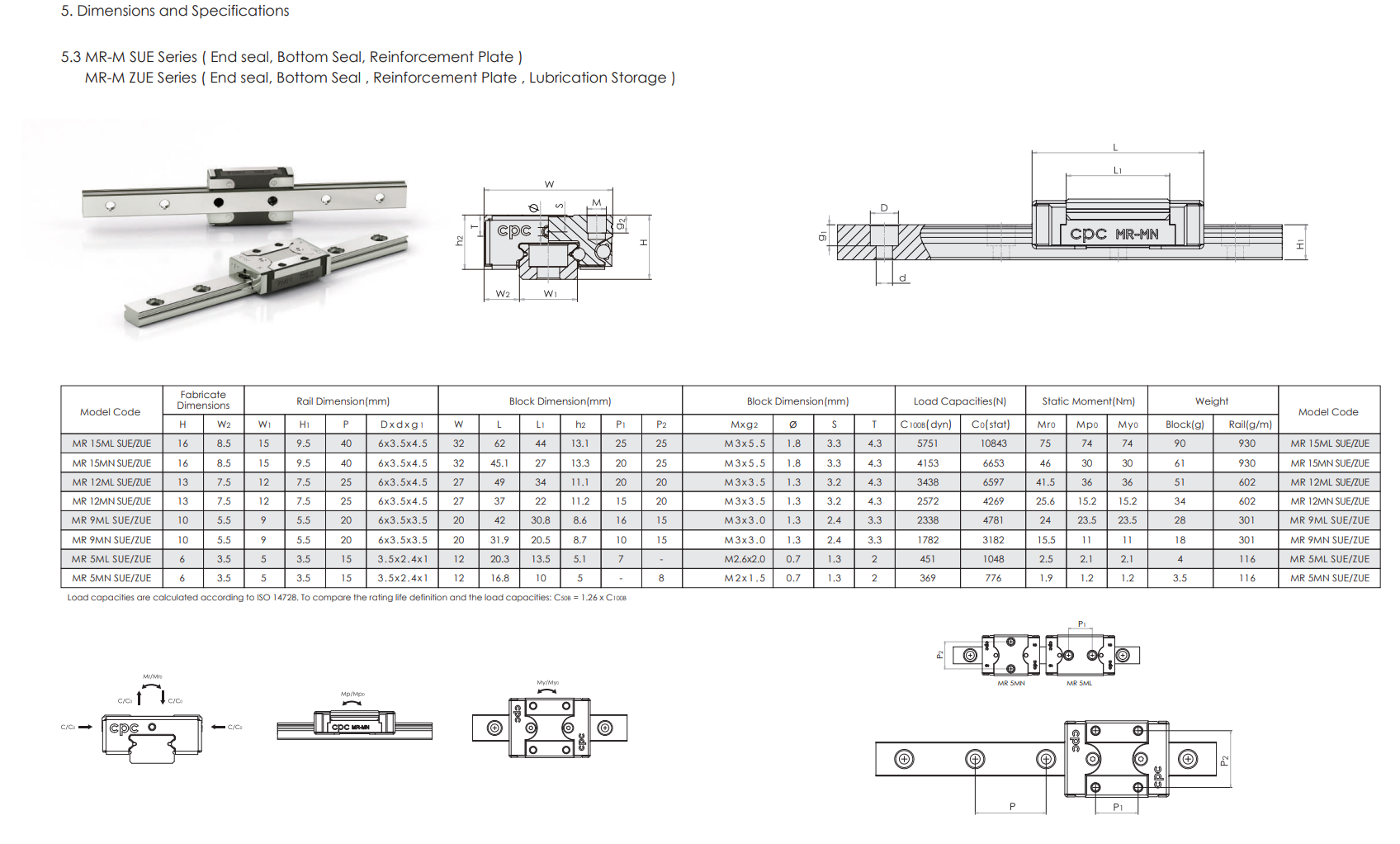

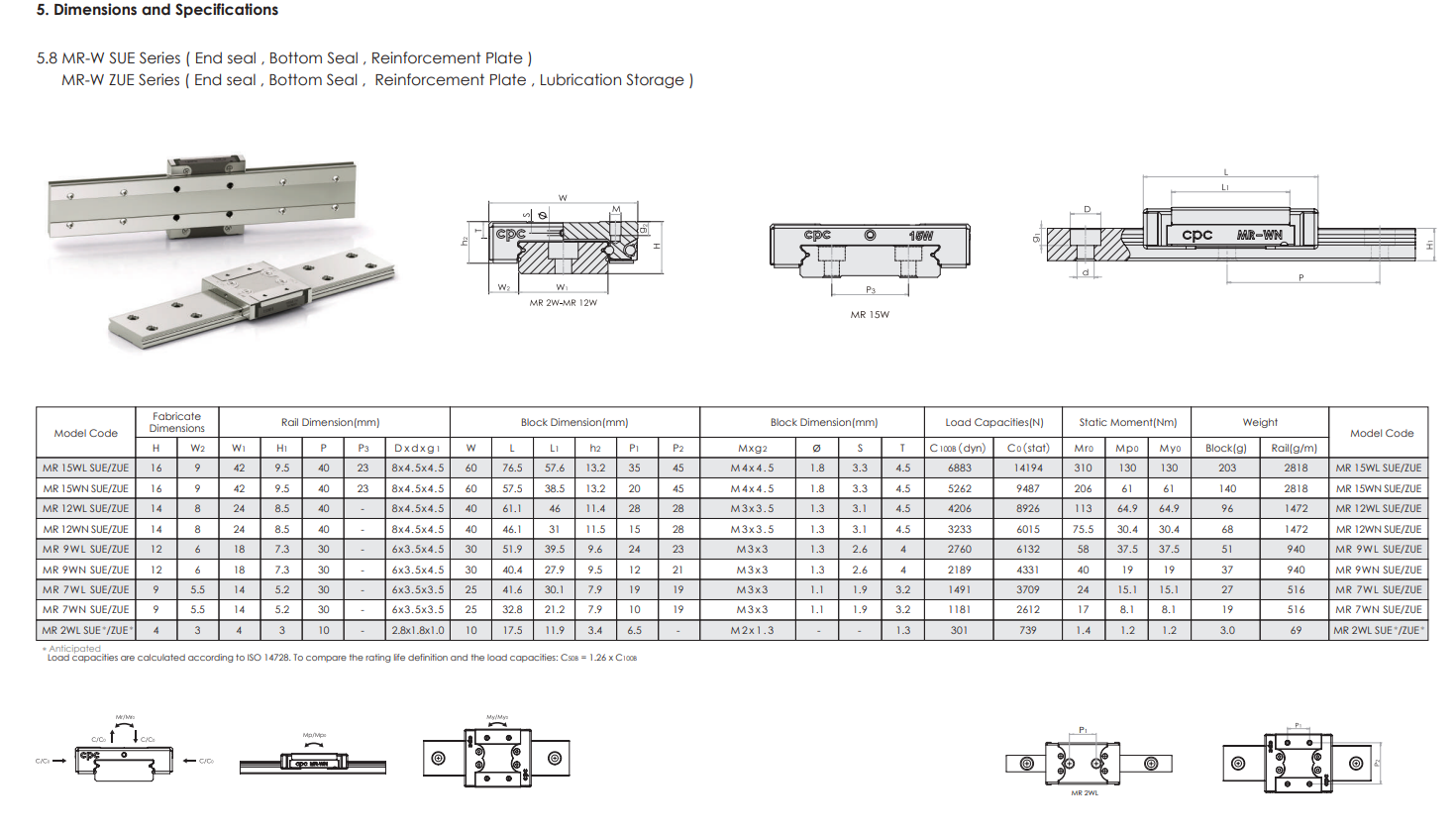

• SUE – Phớt đầu + phớt dưới + gia cường.
• ZUE – Phớt đầu + phớt dưới + gia cường + tấm lưu trữ dầu.

Cấp tải trước và cấp chính xác

MR Series cung cấp nhiều cấp preload:

• V0 – Có khe hở.
• VS – Tiêu chuẩn.
• V1 – Tải trước nhẹ.

Các cấp chính xác:

• N – Normal.
• H – High.
• P – Precision.

Tùy chọn ray dẫn hướng

Ngoài ray tiêu chuẩn, CPC còn cung cấp:

• K – Ray thép carbon (Size 9, 12, 15).
• U – Ray bắt vít từ dưới lên (Upward Screwing Rail).
• MS – Chốt chặn bằng kim loại trên ray inox giúp ngăn block trượt khỏi ray khi vận chuyển hoặc lắp đặt, đặc biệt phù hợp cho các trục Z.

MR-M Series (Dòng tiêu chuẩn):

• • Size 2: MRU 2MN
  • Size 3: MRU 3MN, MRU 3ML
  • Size 5: MR 5MN, MR 5ML
  • Size 7: MR 7MN, MR 7ML
  • Size 9: MR 9MN, MR 9ML
  • Size 12: MR 12MN, MR 12ML
  • Size 15: MR 15MN, MR 15ML

Phần mềm tính toán tuổi thọ LLRAS của CPC

Bên cạnh thiết kế cơ khí chất lượng cao, CPC còn phát triển Loading, Lifetime & Rigidity Analysis Software (LLRAS) – phần mềm chuyên dụng hỗ trợ tính toán tuổi thọ và phân tích hệ thống thanh trượt dẫn hướng.

LLRAS được phát triển nhằm nâng cao độ chính xác trong việc dự đoán tuổi thọ làm việc của thanh trượt, đồng thời hỗ trợ kỹ sư lựa chọn model phù hợp ngay từ giai đoạn thiết kế.

Các chức năng nổi bật của LLRAS

• Tính toán tuổi thọ thanh trượt dẫn hướng.
• Phân tích tải trọng tương đương (Equivalent Load).
• Phân tích biến dạng và chuyển động quay dưới tải.
• Đánh giá độ cứng của hệ thống (Rigidity Analysis).
• Hỗ trợ lựa chọn model phù hợp với điều kiện làm việc thực tế.
• Nâng cao độ tin cậy trong thiết kế và bảo trì hệ thống dẫn hướng.

Khác với phương pháp tính toán truyền thống, LLRAS mô phỏng chính xác phản ứng biến dạng và chuyển động của thanh trượt khi chịu tải, từ đó xác định tải trọng tương đương với độ chính xác cao hơn. Điều này giúp tối ưu hóa thiết kế, kéo dài tuổi thọ thiết bị và nâng cao hiệu quả vận hành của hệ thống truyền động tuyến tính.

Ứng dụng

Thanh trượt mini CPC MR Series được ứng dụng rộng rãi trong:

• Thiết bị điện tử.
• Thiết bị y tế.
• Robot mini.
• Robot cộng tác.
• Thiết bị bán dẫn.
• Thiết bị quang học.
• Máy kiểm tra tự động.
• Máy in 3D.
• Thiết bị đo lường.
• Thiết bị phòng thí nghiệm.
• Camera công nghiệp.
• Cơ cấu XY chính xác.
• Máy CNC mini.
• Hệ thống tự động hóa.

Tài liệu kỹ thuật

Catalogue TEKSAN CPC MR Miiature linear_guides_catalogue

• Catalogue CPC MR Miniature Linear Guide Series cung cấp đầy đủ:

  • Kích thước và bản vẽ kỹ thuật.
  • Thông số tải trọng động và tĩnh.
  • Cấp preload và cấp chính xác.
  • Hướng dẫn đọc mã sản phẩm.
  • Cấu hình ray và block.
  • Các tùy chọn phớt, tấm gia cường và lưu trữ dầu.
  • Tùy chọn ray đặc biệt.
  • Hướng dẫn lắp đặt và bảo trì.
  • Phần mềm LLRAS hỗ trợ tính toán tuổi thọ và lựa chọn sản phẩm phù hợp.
