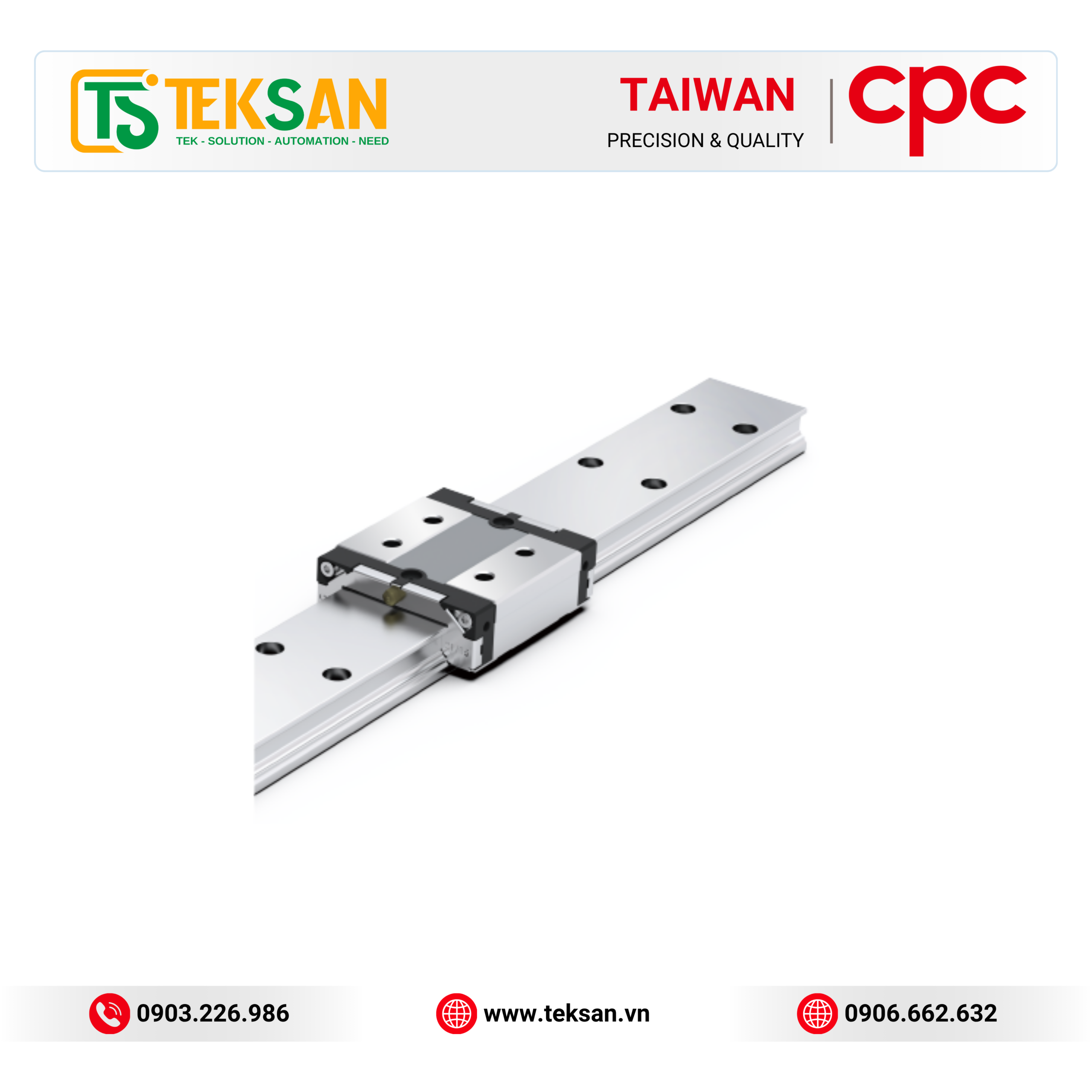

Thanh trượt dẫn hướng CPC WRC Series – Thanh trượt bi 4 hàng bản rộng cho tải trọng cao và vận hành tốc độ lớn

Giới thiệu thanh trượt dẫn hướng CPC WRC Series

CPC WRC Series Wide 4-Row Ball Bearing Linear Guide là dòng thanh trượt dẫn hướng bi 4 hàng bản rộng được CPC phát triển nhằm đáp ứng các ứng dụng yêu cầu khả năng chịu tải cao, chuyển động ổn định và vận hành ở tốc độ lớn.

Điểm nổi bật của WRC Series là thiết kế Wide Type (bản rộng) kết hợp với công nghệ Ball Chain được cấp bằng sáng chế, giúp các viên bi được dẫn hướng ổn định, giảm va chạm giữa các viên bi, duy trì lớp màng bôi trơn tốt hơn và giảm đáng kể tiếng ồn trong quá trình vận hành.

Bên cạnh đó, CPC còn tích hợp tấm gia cường bằng thép không gỉ (Stainless Steel Reinforcement Plate) nhằm tăng độ cứng của block, cải thiện khả năng chịu tải theo phương X và nâng cao tốc độ vận hành của hệ thống.

Đặc điểm nổi bật của CPC WRC Series

1. Thiết kế Wide Type – Bản rộng tăng độ ổn định

Khác với các dòng thanh trượt tiêu chuẩn, WRC Series có thiết kế block và ray rộng hơn.

Ưu điểm:

• Tăng diện tích tiếp xúc.
• Nâng cao độ ổn định.
• Giảm rung động.
• Phù hợp với tải trọng lớn.
• Tăng khả năng chịu mô-men.

Thiết kế này đặc biệt thích hợp với các hệ thống có tải trọng lệch tâm hoặc yêu cầu độ cứng cao.

2. Công nghệ Ball Chain được cấp bằng sáng chế

Một trong những ưu điểm nổi bật nhất của WRC Series là Ball Chain Patent Design.

Khác với thiết kế bi tuần hoàn truyền thống, Ball Chain giúp:

• Duy trì khoảng cách giữa các viên bi.
• Giảm ma sát và va chạm.
• Duy trì lớp màng dầu bôi trơn hiệu quả hơn.
• Giảm tiếng ồn khi vận hành.
• Cho phép hệ thống hoạt động ở tốc độ cao.
• Kéo dài tuổi thọ của thanh trượt.

Đây là công nghệ độc quyền của CPC, phù hợp với các ứng dụng yêu cầu độ chính xác và độ bền cao.

3. Tấm gia cường bằng thép không gỉ (Patent Reinforcement Plate)

WRC Series sử dụng Stainless Steel Reinforcement Plate để gia cường phần đáy của block.

Lợi ích:

• Tăng độ cứng kết cấu.
• Nâng cao khả năng chịu tải theo phương X.
• Hạn chế biến dạng khi làm việc ở tải trọng lớn.
• Cải thiện độ ổn định của hệ thống.
• Cho phép vận hành ở tốc độ cao hơn.

4. Chuyển động êm và tốc độ cao

Sự kết hợp giữa Ball Chain và kết cấu 4 hàng bi giúp:

• Giảm rung động.
• Giảm tiếng ồn.
• Chuyển động mượt mà.
• Độ chính xác cao.
• Phù hợp với các hệ thống truyền động tốc độ lớn.

5. Khả năng chịu tải cao

WRC Series sử dụng thiết kế 4 hàng bi với góc tiếp xúc tối ưu.

Nhờ đó:

• Chịu tải theo nhiều hướng.
• Chịu mô-men tốt.
• Độ cứng cao.
• Độ ổn định lâu dài.
• Tuổi thọ làm việc lớn.

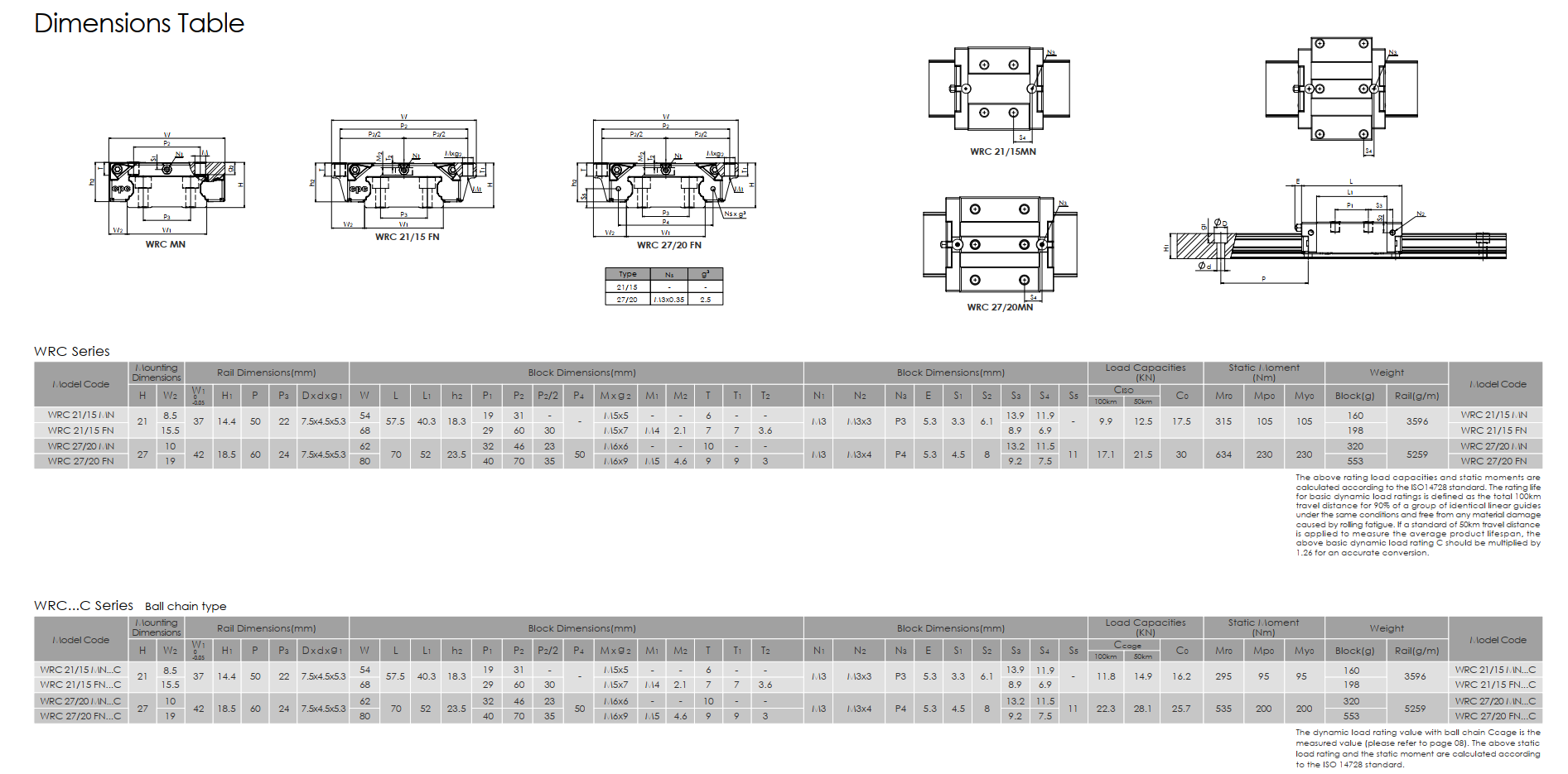

Các model của WRC Series

Standard Type

Size 21/15

• WRC21/15MN
• WRC21/15FN

Size 27/20

• WRC27/20MN
• WRC27/20FN

Ball Chain Type

Size 21/15

• WRC21/15MN…C
• WRC21/15FN…C

Size 27/20

• WRC27/20MN…C
• WRC27/20FN…C

Ký hiệu C thể hiện phiên bản được trang bị công nghệ Ball Chain.

Phần mềm tính toán tuổi thọ LLRAS của CPC

Bên cạnh thiết kế cơ khí chất lượng cao, CPC còn phát triển Loading, Lifetime & Rigidity Analysis Software (LLRAS) – phần mềm chuyên dụng hỗ trợ tính toán tuổi thọ và phân tích hệ thống thanh trượt dẫn hướng.

LLRAS được phát triển nhằm nâng cao độ chính xác trong việc dự đoán tuổi thọ làm việc của thanh trượt, đồng thời hỗ trợ kỹ sư lựa chọn model phù hợp ngay từ giai đoạn thiết kế.

Các chức năng nổi bật của LLRAS

• Tính toán tuổi thọ thanh trượt dẫn hướng.
• Phân tích tải trọng tương đương (Equivalent Load).
• Phân tích biến dạng và chuyển động quay dưới tải.
• Đánh giá độ cứng của hệ thống (Rigidity Analysis).
• Hỗ trợ lựa chọn model phù hợp với điều kiện làm việc thực tế.
• Nâng cao độ tin cậy trong thiết kế và bảo trì hệ thống dẫn hướng.

Khác với phương pháp tính toán truyền thống, LLRAS mô phỏng chính xác phản ứng biến dạng và chuyển động của thanh trượt khi chịu tải, từ đó xác định tải trọng tương đương với độ chính xác cao hơn. Điều này giúp tối ưu hóa thiết kế, kéo dài tuổi thọ thiết bị và nâng cao hiệu quả vận hành của hệ thống truyền động tuyến tính.

Phụ kiện tùy chọn

CPC cung cấp nhiều phụ kiện giúp tăng độ bền và khả năng bảo vệ thanh trượt:

• Lubrication Kit.
• Grease Gun.
• External NBR Seal.
• External NBR Seal with Metal Scraper.
• Metal-Plastic Cap.

Các phụ kiện này hỗ trợ cải thiện khả năng bôi trơn, chống bụi và kéo dài tuổi thọ của hệ thống.

Ứng dụng

Thanh trượt CPC WRC Series được sử dụng trong:

• Máy CNC.
• Robot công nghiệp.
• Máy lắp ráp tự động.
• Máy đóng gói.
• Thiết bị điện tử.
• Thiết bị bán dẫn.
• Máy kiểm tra tự động.
• Thiết bị quang học.
• Hệ thống truyền động tốc độ cao.
• Dây chuyền tự động hóa.

Tài liệu kỹ thuật

Catalogue TEKSAN CPC linear_guides_catalogue cung cấp đầy đủ các thông tin kỹ thuật:

• Cấu tạo sản phẩm.
• Kích thước và bản vẽ kỹ thuật.
• Khả năng chịu tải động và tải tĩnh.
• Độ cứng và mô-men cho phép.
• Hướng dẫn chọn model.
• Các tùy chọn Roller Chain, MXL Block và Lubrication Storage.
• Phụ kiện tùy chọn như Bellows, External NBR Seal, Metal Scraper, Lubrication Kit và Metal-Plastic Cap.
• Hướng dẫn sử dụng phần mềm LLRAS để tính toán tuổi thọ và lựa chọn thanh trượt phù hợp.
