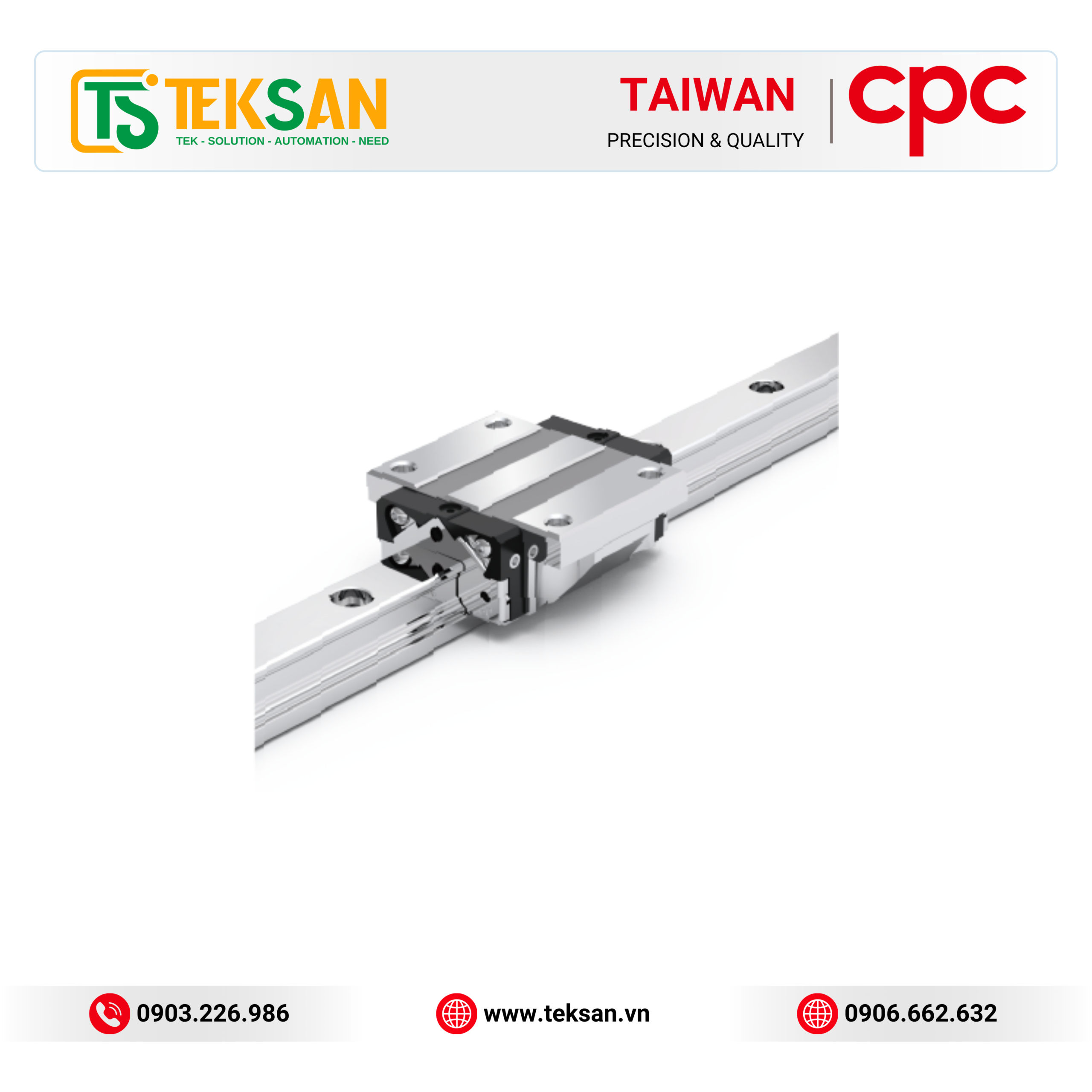

Thanh trượt dẫn hướng CPC ARC / HRC / ERC Series – Giải pháp dẫn hướng 4 hàng bi cho độ cứng cao và độ chính xác vượt trội

Giới thiệu thanh trượt dẫn hướng CPC ARC / HRC / ERC Series

CPC ARC / HRC / ERC Series Standard 4-Row Ball Bearing Linear Guide là dòng thanh trượt dẫn hướng bi tuần hoàn 4 hàng được phát triển nhằm đáp ứng các yêu cầu ngày càng cao về độ chính xác, độ cứng và khả năng chịu tải trong các hệ thống truyền động tuyến tính hiện đại.

Với kết cấu 4 hàng bi tuần hoàn cùng thiết kế tối ưu về rãnh dẫn hướng, dòng sản phẩm này không chỉ đạt hiệu suất cao trong các bài kiểm tra gia tốc mà còn mang đến khả năng vận hành ổn định, tuổi thọ dài và độ chính xác vượt trội trong nhiều ứng dụng công nghiệp.

CPC cung cấp ba dòng sản phẩm chính:

• ARC Series – Dòng tự động hóa (Automation Series).
• HRC Series – Dòng chịu tải nặng (Heavy Load Series).
• ERC Series – Dòng tải nặng chuyên biệt.

Nhờ khả năng chịu tải theo bốn hướng, độ cứng cao và thiết kế thân thiện với môi trường, ARC/HRC/ERC Series là lựa chọn lý tưởng cho máy CNC, robot công nghiệp, thiết bị bán dẫn và các dây chuyền tự động hóa hiện đại.

Đặc điểm nổi bật của CPC ARC / HRC / ERC Series

1. Kết cấu 4 hàng bi tuần hoàn cho khả năng chịu tải vượt trội

ARC / HRC / ERC Series sử dụng thiết kế 4 hàng bi tuần hoàn (4-Row Ball Bearing Linear Guide), giúp phân bố tải trọng đồng đều trên toàn bộ block dẫn hướng.

Ưu điểm nổi bật:

• Chịu tải theo bốn hướng.
• Độ cứng cao.
• Chuyển động ổn định.
• Giảm biến dạng khi chịu tải.
• Độ chính xác định vị cao.

Thiết kế này phù hợp với các hệ thống yêu cầu tải trọng lớn và độ chính xác lâu dài.

2. Độ cứng cao – Vận hành ổn định

CPC tối ưu kết cấu của ray và block nhằm tăng độ cứng của toàn bộ hệ thống.

Nhờ đó:

• Giảm rung động.
• Hạn chế biến dạng.
• Tăng độ chính xác gia công.
• Duy trì chuyển động ổn định ở tốc độ cao.
• Đáp ứng các điều kiện làm việc khắc nghiệt.

Đây là ưu điểm quan trọng đối với máy công cụ CNC, robot và các thiết bị gia công chính xác.

3. Thiết kế giảm nhu cầu bôi trơn (Reduced Lubrication Requirements)

ARC / HRC / ERC Series được phát triển theo định hướng Eco-friendly Design, giúp giảm lượng dầu mỡ bôi trơn cần sử dụng trong quá trình vận hành.

Lợi ích:

• Giảm chi phí bảo trì.
• Giảm lượng chất bôi trơn tiêu thụ.
• Thân thiện với môi trường.
• Duy trì hiệu suất hoạt động ổn định.
• Kéo dài chu kỳ bảo dưỡng.

Đây là giải pháp phù hợp với các nhà máy hướng tới sản xuất xanh và tiết kiệm chi phí vận hành.

4. Tấm gia cường bằng thép không gỉ được cấp bằng sáng chế

Một trong những công nghệ nổi bật của CPC là Stainless Steel Reinforcement Plate.

Tấm gia cường bằng thép không gỉ được bố trí nhằm tăng cường độ bền kết cấu của block dẫn hướng.

Ưu điểm:

• Tăng độ cứng của block.
• Cho phép vận hành ở tốc độ cao.
• Chuyển động mượt hơn.
• Nâng cao độ bền.
• Đảm bảo độ ổn định trong thời gian dài.

Đây là thiết kế độc quyền giúp CPC nâng cao hiệu suất của hệ thống dẫn hướng tuyến tính.

5. Độ chính xác cao cho hệ thống truyền động

Nhờ kết cấu 4 hàng bi và quy trình gia công chính xác, ARC / HRC / ERC Series mang lại:

• Độ lặp lại cao.
• Sai số chuyển động thấp.
• Độ ổn định lâu dài.
• Khả năng làm việc liên tục.
• Phù hợp với các ứng dụng yêu cầu độ chính xác cao.

Phân biệt các dòng ARC, HRC và ERC

ARC Series – Dòng tự động hóa

ARC Series được thiết kế cho các ứng dụng tự động hóa với nhiều kích thước từ Size 15 đến Size 55.

Ưu điểm:

• Kích thước đa dạng.
• Dễ tích hợp.
• Chuyển động ổn định.
• Phù hợp với máy tự động và robot.

Có các kiểu block:

• MS
• MN
• ML
• FS
• FN

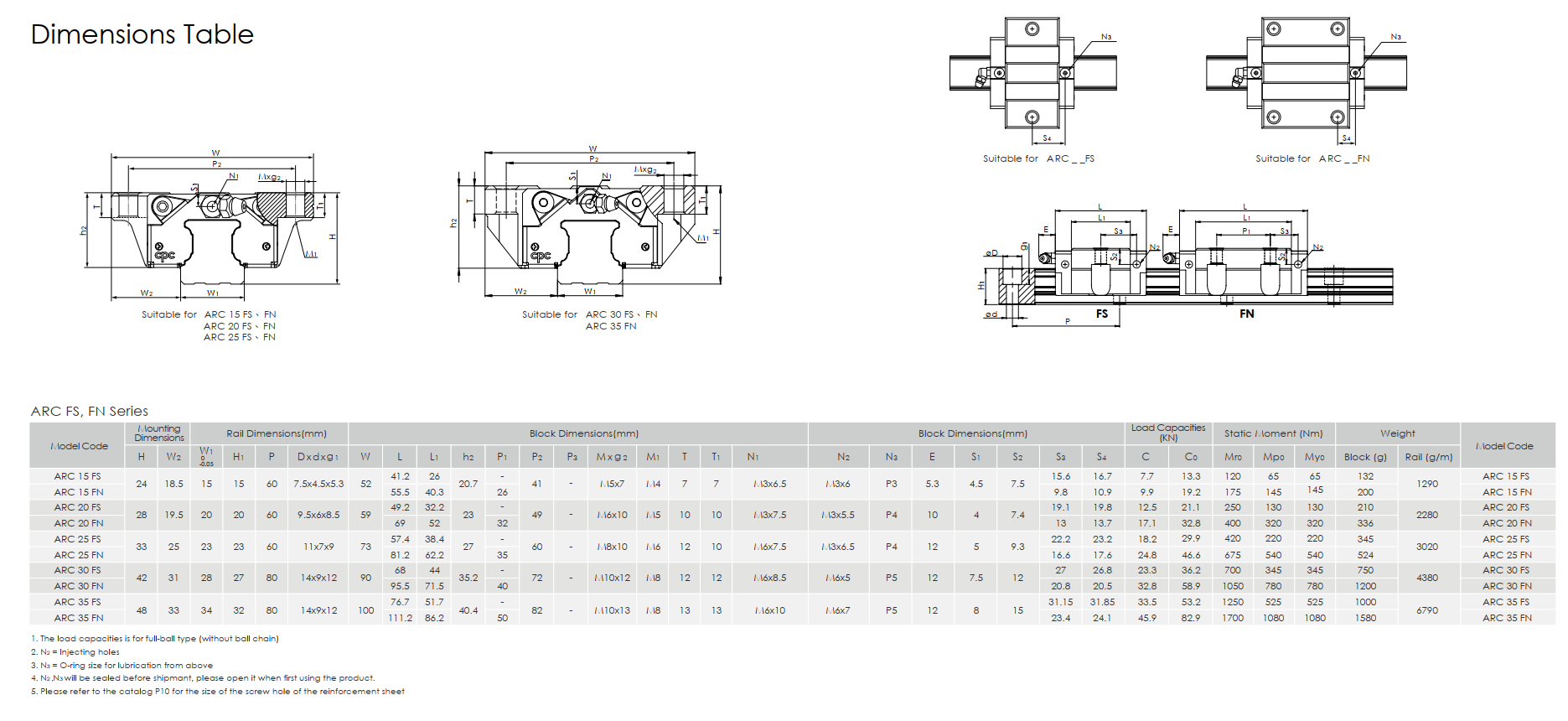

Flanged Width (F)

• ARC15FS
• ARC15FN
• ARC20FS
• ARC20FN
• ARC25FS
• ARC25FN
• ARC30FS
• ARC30FN
• ARC35FS
• ARC35FN

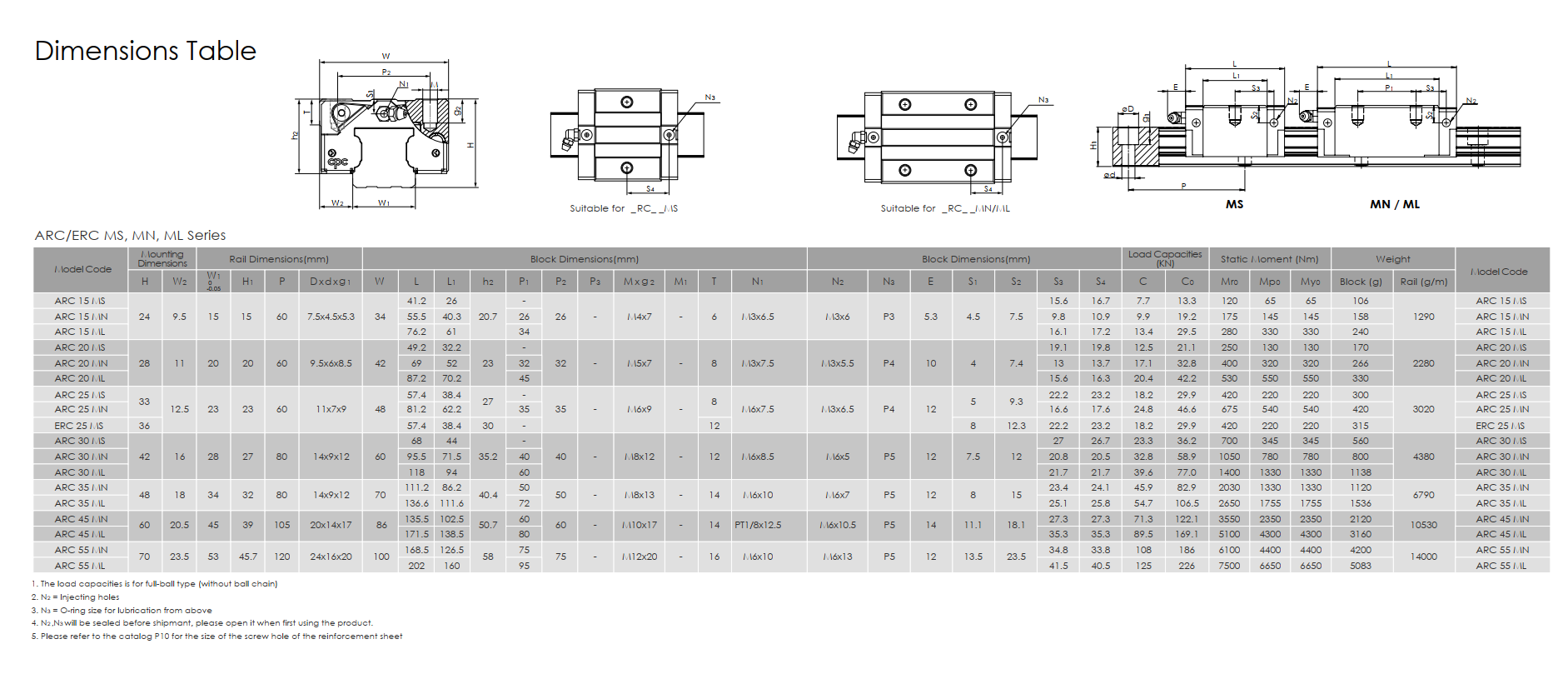

Standard Width (M)

• ARC15MS
• ARC15MN
• ARC15ML
• ARC20MS
• ARC20MN
• ARC20ML
• ARC25MS
• ARC25MN
• ARC25ML
• ARC30MS
• ARC30MN
• ARC30ML
• ARC35MN
• ARC35ML
• ARC45MN
• ARC45ML
• ARC55MN
• ARC55ML

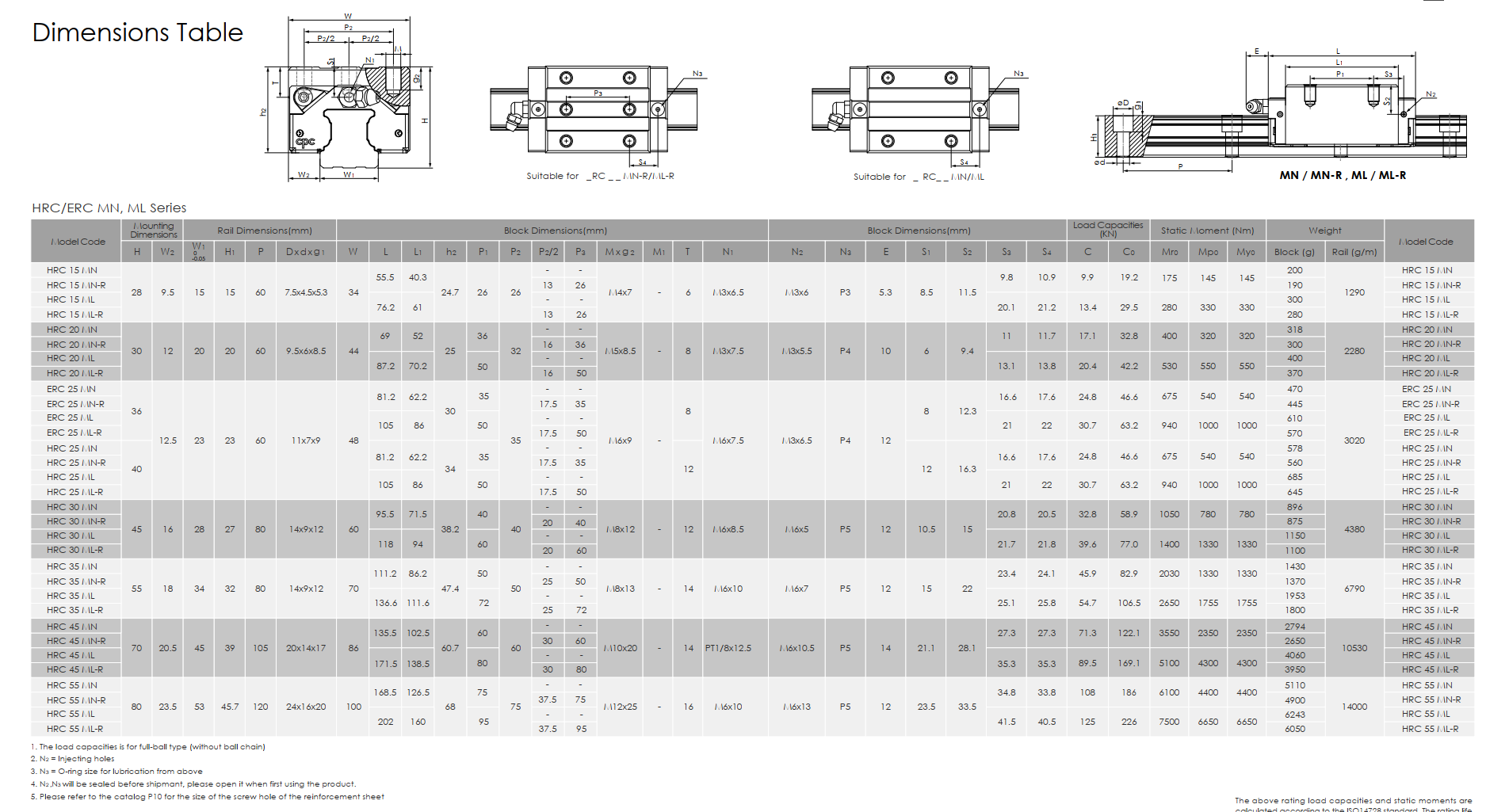

HRC Series – Dòng chịu tải nặng

HRC Series tập trung vào khả năng chịu tải lớn và độ cứng cao.

Đặc điểm:

• Chịu tải trọng lớn.
• Độ cứng vượt trội.
• Phù hợp với máy công cụ.
• Làm việc ổn định ở tải trọng cao.

Các kiểu block:

• MN
• ML
• FN
• FL

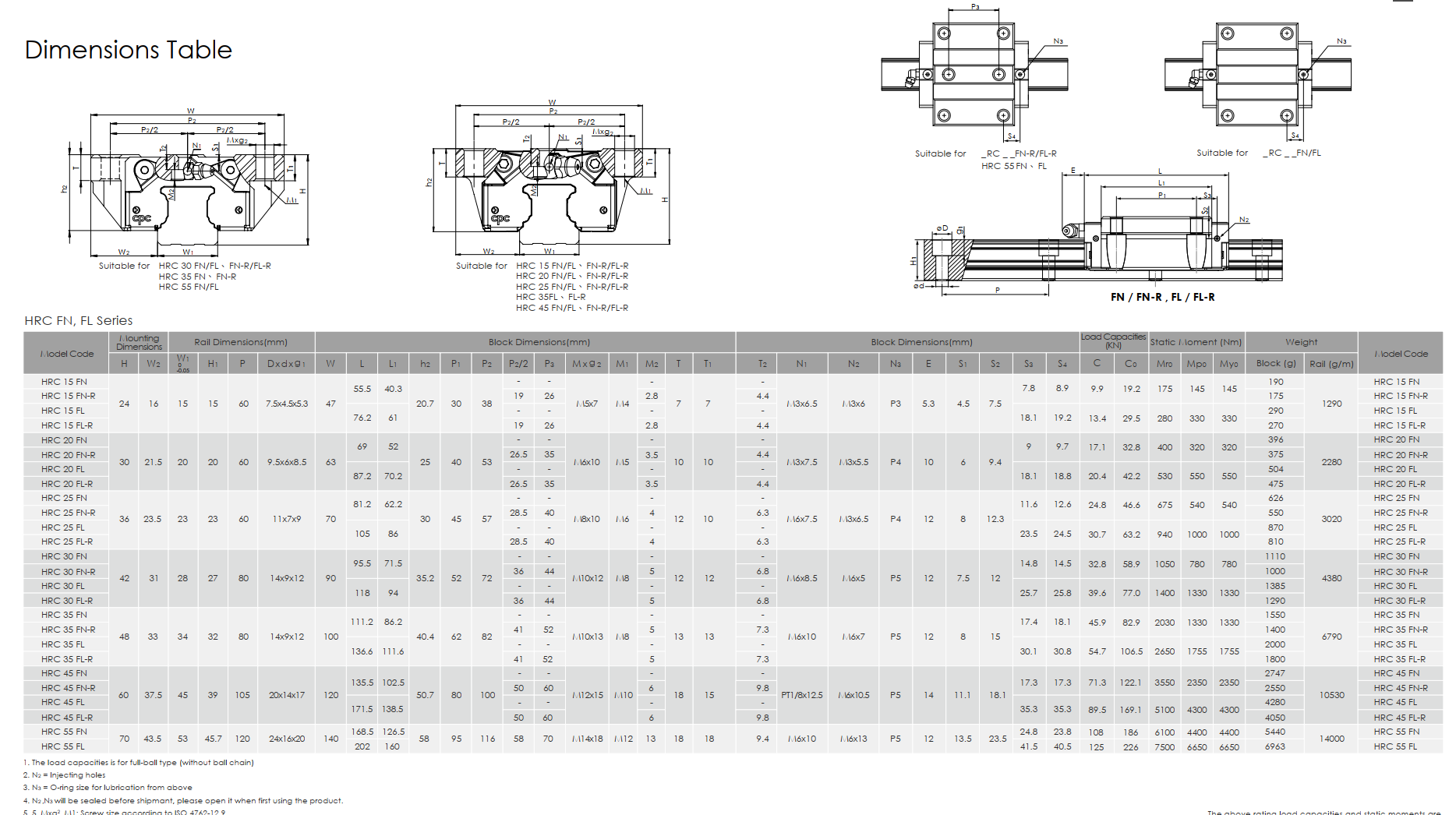

Flanged Width (F)

• HRC15FN
• HRC15FL
• HRC20FN
• HRC20FL
• HRC25FN
• HRC25FL
• HRC30FN
• HRC30FL
• HRC35FN
• HRC35FL
• HRC45FN
• HRC45FL
• HRC55FN
• HRC55FL

HRC Series (Heavy Load Series)

Standard Width (M)

• HRC15MN
• HRC15MN-R
• HRC15ML
• HRC15ML-R
• HRC20MN
• HRC20MN-R
• HRC20ML
• HRC20ML-R
• HRC25MN
• HRC25MN-R
• HRC25ML
• HRC25ML-R
• HRC30MN
• HRC30MN-R
• HRC30ML
• HRC30ML-R
• HRC35MN
• HRC35MN-R
• HRC35ML
• HRC35ML-R
• HRC45MN
• HRC45MN-R
• HRC45ML
• HRC45ML-R
• HRC55MN
• HRC55MN-R
• HRC55ML
• HRC55ML-R

ERC Series – Dòng tải nặng chuyên biệt

ERC Series là biến thể của dòng tải nặng, hiện được cung cấp ở Size 25.

Các model:

• ERC25MS
• ERC25MN
• ERC25ML

Phù hợp với các ứng dụng yêu cầu tải trọng cao nhưng không gian lắp đặt hạn chế.

Khả năng vận hành tốc độ cao

ARC / HRC / ERC Series được thiết kế để đáp ứng các ứng dụng có tốc độ dịch chuyển lớn.

Ưu điểm:

• Gia tốc nhanh.
• Chuyển động mượt.
• Giảm rung động.
• Giảm ma sát.
• Độ chính xác ổn định trong quá trình vận hành liên tục.

Phần mềm tính toán tuổi thọ LLRAS của CPC

Bên cạnh thiết kế cơ khí chất lượng cao, CPC còn phát triển Loading, Lifetime & Rigidity Analysis Software (LLRAS) – phần mềm chuyên dụng hỗ trợ tính toán tuổi thọ và phân tích hệ thống thanh trượt dẫn hướng.

LLRAS được phát triển nhằm nâng cao độ chính xác trong việc dự đoán tuổi thọ làm việc của thanh trượt, đồng thời hỗ trợ kỹ sư lựa chọn model phù hợp ngay từ giai đoạn thiết kế.

Các chức năng nổi bật của LLRAS

• Tính toán tuổi thọ thanh trượt dẫn hướng.
• Phân tích tải trọng tương đương (Equivalent Load).
• Phân tích biến dạng và chuyển động quay dưới tải.
• Đánh giá độ cứng của hệ thống (Rigidity Analysis).
• Hỗ trợ lựa chọn model phù hợp với điều kiện làm việc thực tế.
• Nâng cao độ tin cậy trong thiết kế và bảo trì hệ thống dẫn hướng.

Khác với phương pháp tính toán truyền thống, LLRAS mô phỏng chính xác phản ứng biến dạng và chuyển động của thanh trượt khi chịu tải, từ đó xác định tải trọng tương đương với độ chính xác cao hơn. Điều này giúp tối ưu hóa thiết kế, kéo dài tuổi thọ thiết bị và nâng cao hiệu quả vận hành của hệ thống truyền động tuyến tính.

Phụ kiện tùy chọn

Để đáp ứng nhiều điều kiện làm việc khác nhau, CPC cung cấp các phụ kiện tùy chọn như:

• Lubrication Kit.
• Grease Gun.
• Surface Treatment.
• Bellows.

Các phụ kiện này giúp tăng khả năng bảo vệ thanh trượt, cải thiện hiệu quả bôi trơn và kéo dài tuổi thọ của hệ thống.

Ứng dụng

Thanh trượt dẫn hướng CPC ARC / HRC / ERC Series được sử dụng rộng rãi trong:

• Máy CNC.
• Trung tâm gia công.
• Máy phay.
• Máy tiện.
• Robot công nghiệp.
• Máy lắp ráp tự động.
• Máy đóng gói.
• Thiết bị điện tử.
• Thiết bị bán dẫn.
• Máy kiểm tra tự động.
• Dây chuyền tự động hóa.
• Thiết bị y tế.
• Máy in công nghiệp.
• Thiết bị đo lường chính xác.

Tài liệu kỹ thuật

Catalogue TEKSAN CPC linear_guides_catalogue cung cấp đầy đủ các thông tin kỹ thuật:

• Catalogue CPC ARC / HRC / ERC Series cung cấp đầy đủ các thông tin:

  • Cấu tạo sản phẩm.
  • Kích thước và bản vẽ kỹ thuật.
  • Thông số tải trọng động và tải trọng tĩnh.
  • Cấp chính xác và preload.
  • Danh sách model.
  • Hướng dẫn lựa chọn thanh trượt.
  • Các tùy chọn block.
  • Phụ kiện và phụ kiện bôi trơn.
  • Hướng dẫn sử dụng phần mềm LLRAS.
