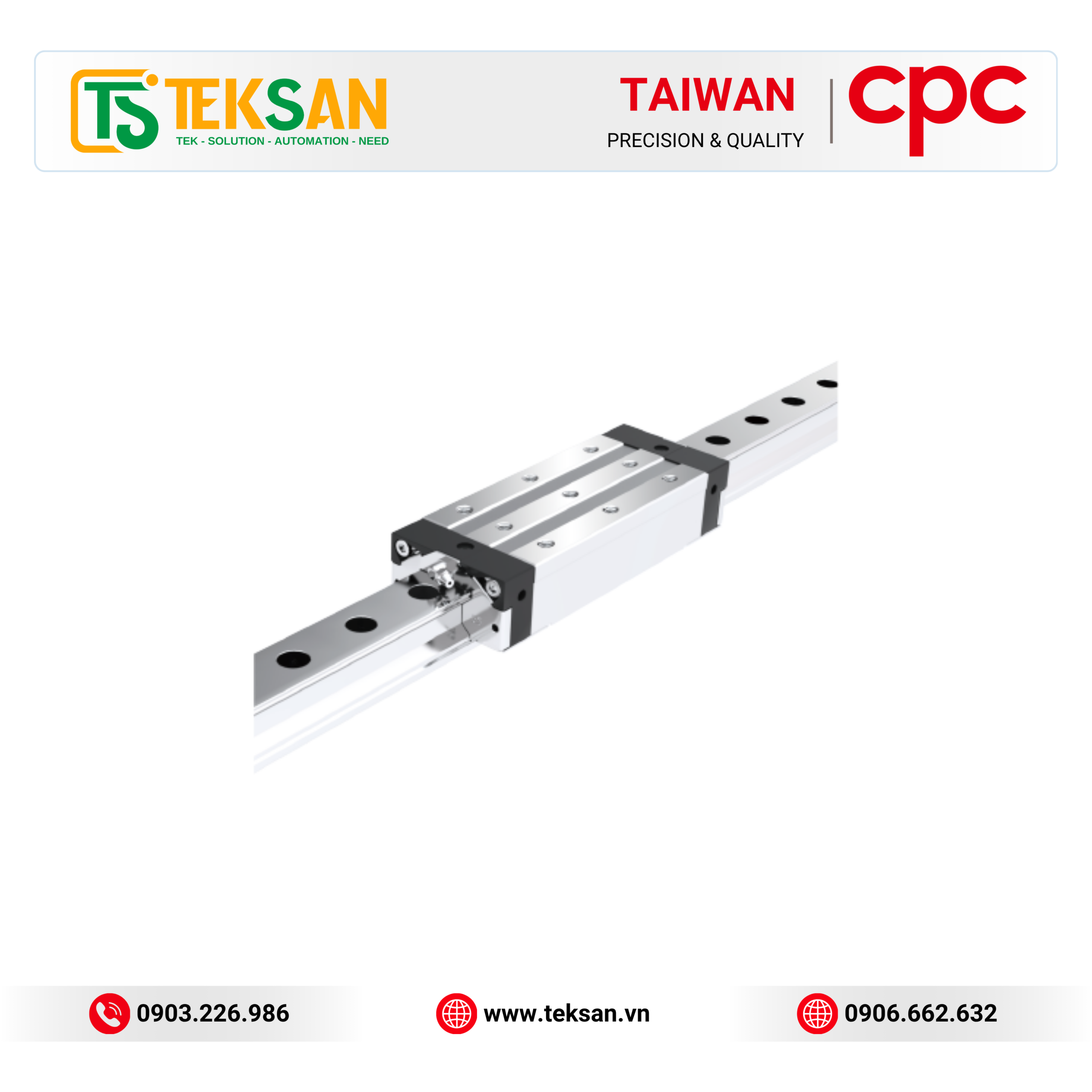

Thanh trượt dẫn hướng con lăn CPC ARR / HRR / LRR Series – Giải pháp chịu tải siêu cao cho máy công cụ và thiết bị chính xác

Giới thiệu thanh trượt dẫn hướng con lăn CPC ARR / HRR / LRR Series

CPC ARR / HRR / LRR Series 4-Row Roller-type Linear Guide là dòng thanh trượt dẫn hướng sử dụng con lăn tuần hoàn (Roller Bearing Linear Guideway) thay cho bi tuần hoàn truyền thống. Thiết kế này giúp tăng diện tích tiếp xúc giữa con lăn và rãnh dẫn hướng, mang lại khả năng chịu tải, độ cứng và độ chính xác vượt trội.

Dòng sản phẩm được phát triển nhằm đáp ứng các ứng dụng yêu cầu tải trọng lớn, độ rung thấp và độ chính xác cao như máy công cụ CNC, trung tâm gia công, thiết bị bán dẫn, robot công nghiệp và các hệ thống tự động hóa hiện đại.

CPC cung cấp ba dòng sản phẩm chính:

• ARR Series – Dòng tiết kiệm không gian (Low Profile Model).
• HRR Series – Dòng tiêu chuẩn chịu tải nặng (Standard / Heavy Load Model).
• LRR Series – Dòng chiều cao hệ thống thấp (Low System Height Model).

Mỗi dòng được tối ưu cho những yêu cầu thiết kế khác nhau nhưng đều kế thừa công nghệ con lăn 4 hàng, mang lại khả năng chịu tải cao, độ cứng lớn và tuổi thọ làm việc dài.

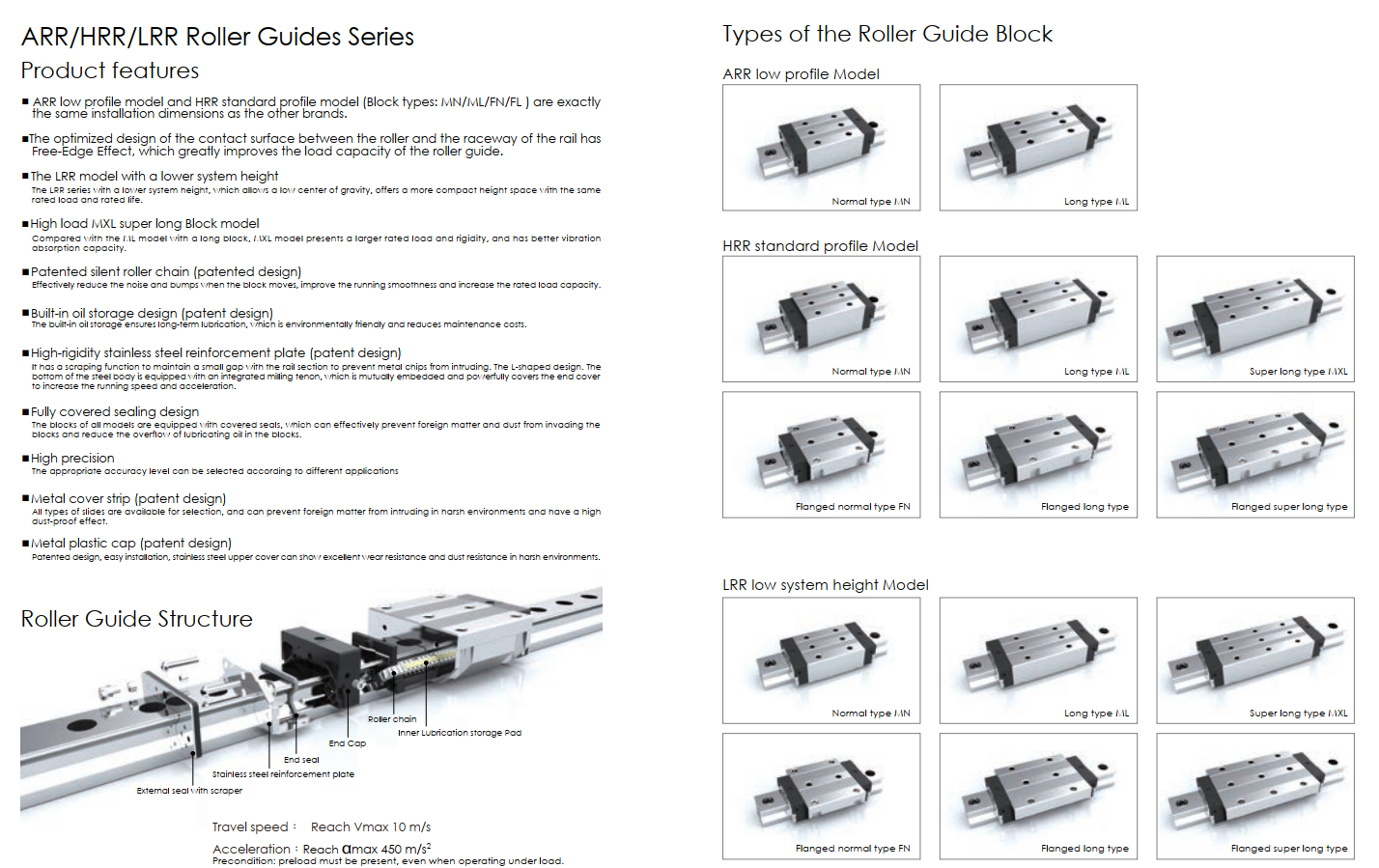

Đặc điểm nổi bật của CPC ARR / HRR / LRR Series

1. Công nghệ dẫn hướng con lăn 4 hàng (4-Row Roller Bearing)

Khác với thanh trượt bi tuần hoàn, dòng ARR / HRR / LRR sử dụng các con lăn hình trụ tuần hoàn để truyền tải lực.

Nhờ diện tích tiếp xúc lớn hơn giữa con lăn và rãnh dẫn hướng, sản phẩm mang lại:

• Khả năng chịu tải cao hơn.
• Độ cứng hệ thống lớn.
• Giảm biến dạng dưới tải.
• Độ chính xác chuyển động cao.
• Khả năng chịu mô-men tốt theo nhiều hướng.

Đây là lựa chọn lý tưởng cho các máy công cụ và hệ thống yêu cầu độ ổn định lâu dài.

2. MXL Super Long Block – Khả năng chịu tải và độ cứng vượt trội

Đối với một số kích thước, CPC cung cấp phiên bản MXL Super Long Block.

Đặc điểm:

• Block siêu dài.
• Tăng số lượng con lăn chịu tải.
• Phân bố tải đều hơn.
• Độ cứng cao hơn.
• Khả năng chịu mô-men lớn hơn.

MXL đặc biệt phù hợp với:

• Trung tâm gia công CNC.
• Máy phay chính xác.
• Máy doa.
• Máy gia công khuôn mẫu.
• Thiết bị yêu cầu độ cứng rất cao.

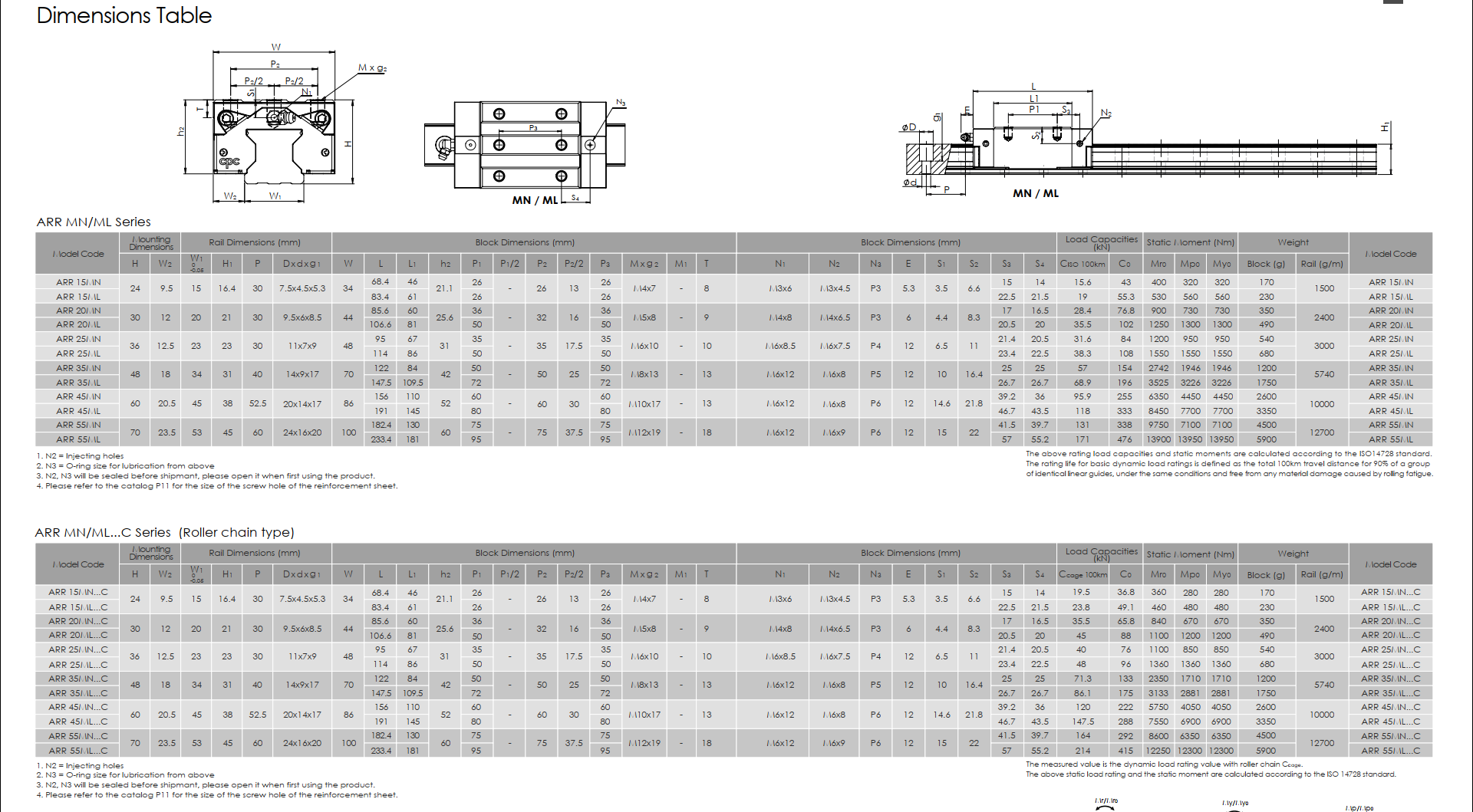

3. ARR Series – Thiết kế tiết kiệm không gian

ARR Series được thiết kế với chiều cao thấp, phù hợp cho các hệ thống có không gian lắp đặt hạn chế.

Ưu điểm:

• Thiết kế nhỏ gọn.
• Dễ tích hợp vào máy.
• Giảm chiều cao tổng thể.
• Vẫn đảm bảo khả năng chịu tải lớn.

Các model:

• ARR15MN
• ARR15ML
• ARR20MN
• ARR20ML
• ARR25MN
• ARR25ML
• ARR30MN
• ARR30ML
• ARR35MN
• ARR35ML
• ARR45MN
• ARR45ML
• ARR55MN
• ARR55ML

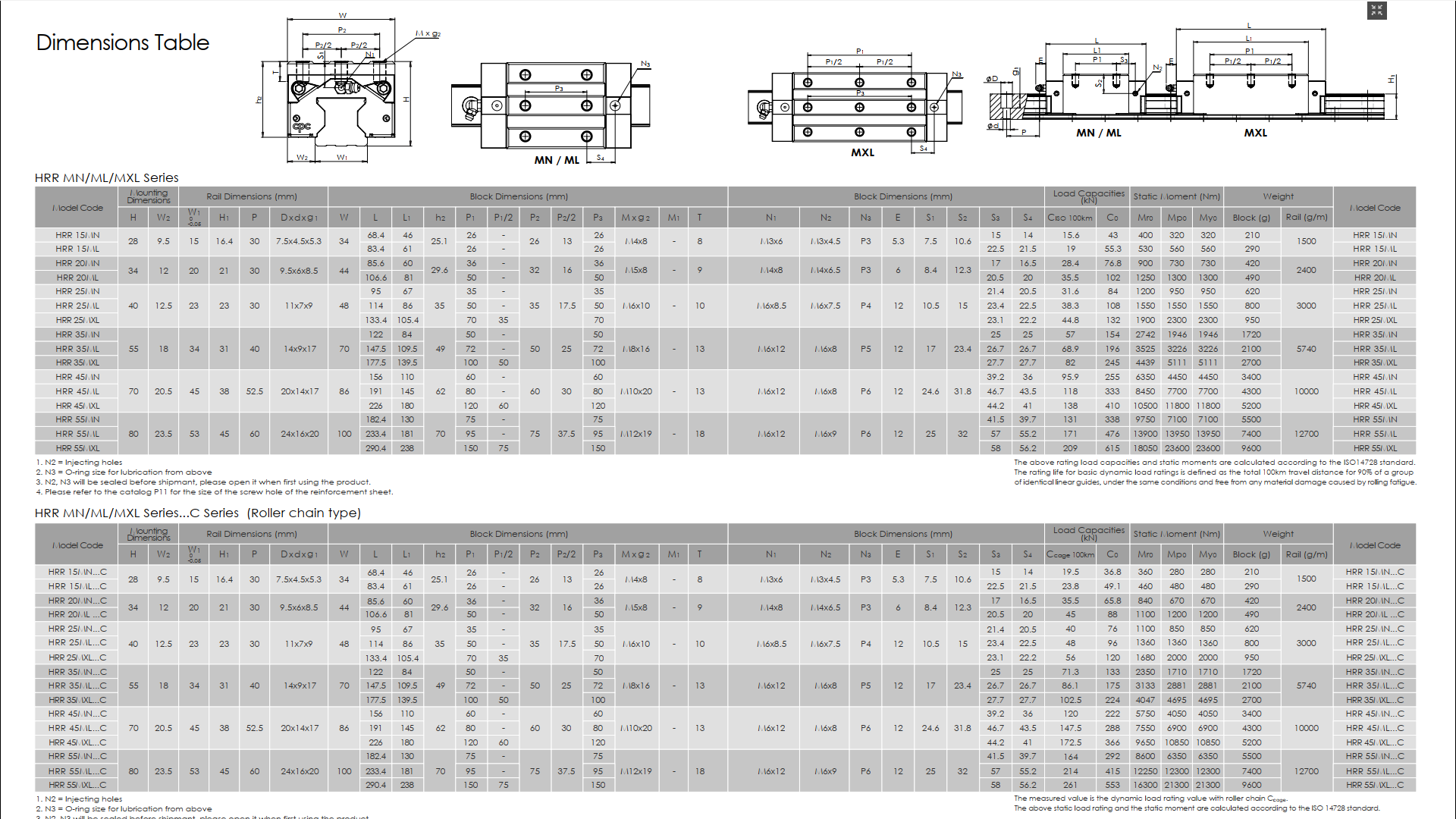

4. HRR Series – Dòng tiêu chuẩn chịu tải nặng

HRR là dòng sản phẩm phổ biến nhất trong nhóm Roller Guide của CPC.

Ưu điểm:

• Khả năng chịu tải rất lớn.
• Độ cứng cao.
• Đầy đủ lựa chọn Block.
• Phù hợp với hầu hết máy công cụ.

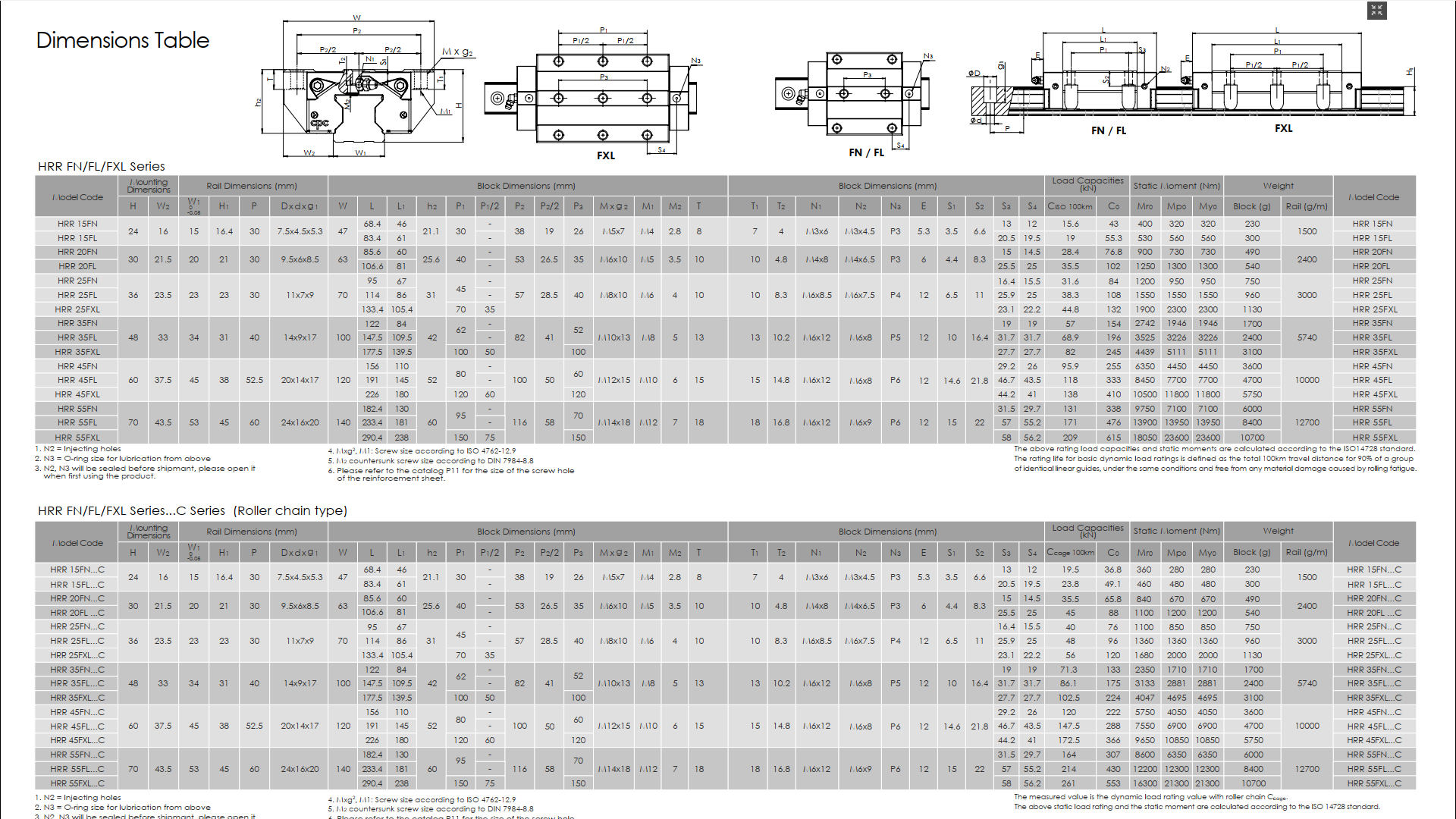

Các kiểu Block:

• MN
• ML
• MXL
• FN
• FL
• FXL

Đáp ứng đa dạng yêu cầu thiết kế của các hệ thống truyền động tuyến tính.

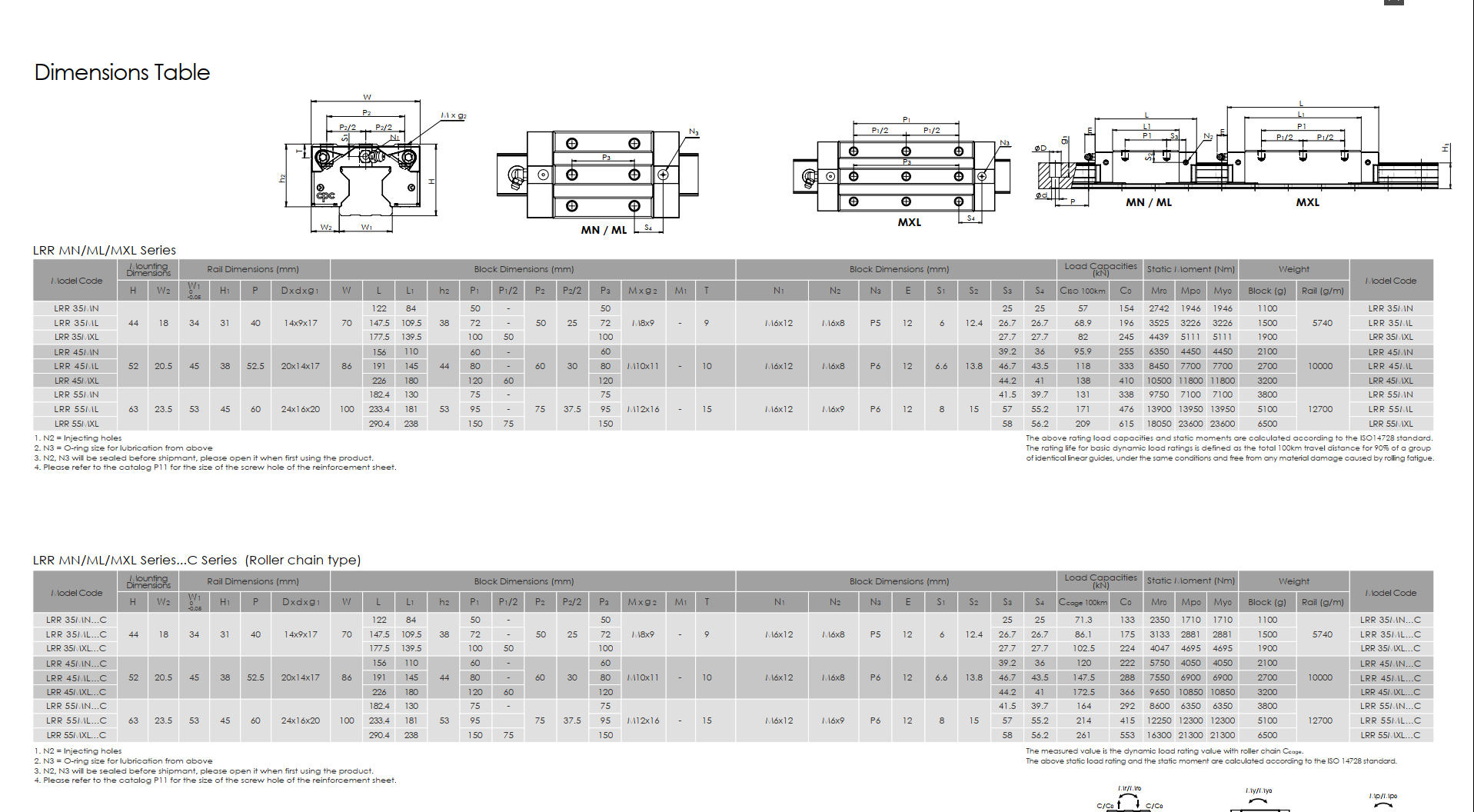

5. LRR Series – Thiết kế chiều cao hệ thống thấp

LRR Series được thiết kế nhằm giảm chiều cao của toàn bộ hệ thống dẫn hướng.

So với các dòng tiêu chuẩn:

• Trọng tâm thấp hơn.
• Giảm mô-men ngoại lực.
• Giảm quán tính.
• Tiết kiệm không gian lắp đặt.
• Tăng độ ổn định của máy.

Đây là lựa chọn phù hợp cho các ứng dụng yêu cầu độ chính xác cao và thiết kế nhỏ gọn.

Công nghệ Roller Chain độc quyền (Tùy chọn)

CPC cung cấp tùy chọn Patented Silent Roller Chain cho dòng Roller Guide.

Công nghệ này giúp:

• Giảm tiếng ồn tần số cao.
• Cải thiện độ mượt khi vận hành.
• Giảm rung động.
• Tăng độ ổn định của chuyển động.
• Nâng cao tuổi thọ của hệ thống.

Đây là giải pháp lý tưởng cho các thiết bị yêu cầu vận hành êm và chính xác.

Công nghệ lưu trữ dầu bôi trơn tích hợp (Patent)

Một trong những điểm nổi bật của CPC ARR / HRR / LRR Series là thiết kế Built-in Lubrication Storage được cấp bằng sáng chế.

Bộ lưu trữ dầu bôi trơn bằng vật liệu PU được tích hợp trực tiếp bên trong block dẫn hướng.

Ưu điểm:

• Tiếp xúc trực tiếp với từng hàng con lăn.
• Không làm tăng chiều dài block.
• Duy trì khả năng bôi trơn trong thời gian dài.
• Giảm tần suất bảo dưỡng.
• Thân thiện với môi trường.

Thiết kế này giúp hệ thống vận hành ổn định ngay cả trong các điều kiện làm việc liên tục.

So sánh Roller Guide và Ball Guide

Nhờ sử dụng con lăn thay vì bi tuần hoàn, Roller Guide mang lại hiệu suất vượt trội trong các ứng dụng chịu tải lớn và yêu cầu độ cứng cao.

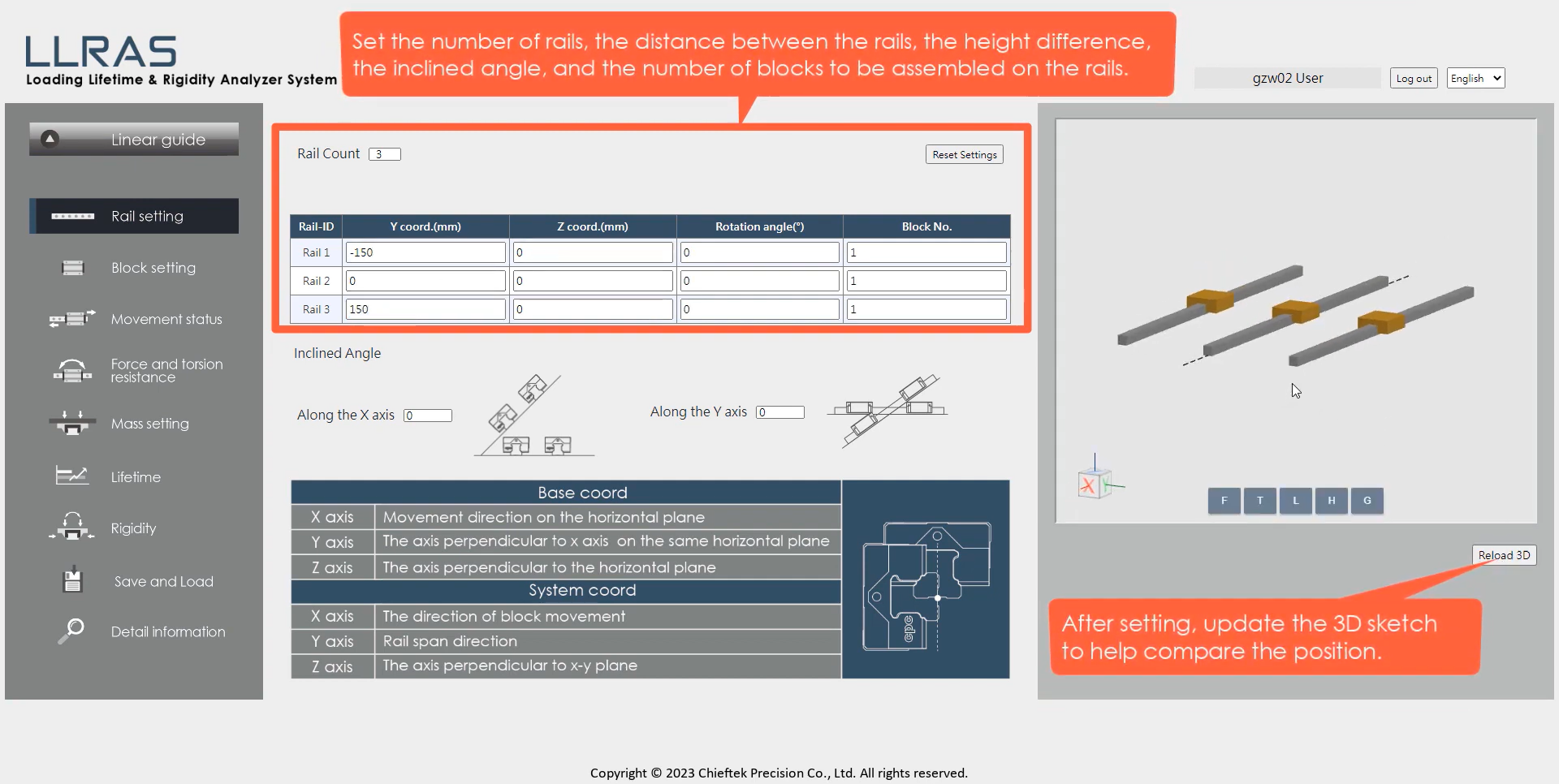

Phần mềm tính toán tuổi thọ LLRAS của CPC

Bên cạnh thiết kế cơ khí chất lượng cao, CPC còn phát triển Loading, Lifetime & Rigidity Analysis Software (LLRAS) – phần mềm chuyên dụng hỗ trợ tính toán tuổi thọ và phân tích hệ thống thanh trượt dẫn hướng.

LLRAS được phát triển nhằm nâng cao độ chính xác trong việc dự đoán tuổi thọ làm việc của thanh trượt, đồng thời hỗ trợ kỹ sư lựa chọn model phù hợp ngay từ giai đoạn thiết kế.

Các chức năng nổi bật của LLRAS

• Tính toán tuổi thọ thanh trượt dẫn hướng.
• Phân tích tải trọng tương đương (Equivalent Load).
• Phân tích biến dạng và chuyển động quay dưới tải.
• Đánh giá độ cứng của hệ thống (Rigidity Analysis).
• Hỗ trợ lựa chọn model phù hợp với điều kiện làm việc thực tế.
• Nâng cao độ tin cậy trong thiết kế và bảo trì hệ thống dẫn hướng.

Khác với phương pháp tính toán truyền thống, LLRAS mô phỏng chính xác phản ứng biến dạng và chuyển động của thanh trượt khi chịu tải, từ đó xác định tải trọng tương đương với độ chính xác cao hơn. Điều này giúp tối ưu hóa thiết kế, kéo dài tuổi thọ thiết bị và nâng cao hiệu quả vận hành của hệ thống truyền động tuyến tính.

Ứng dụng của CPC ARR / HRR / LRR Series

Thanh trượt dẫn hướng con lăn CPC được sử dụng rộng rãi trong:

• Máy CNC tốc độ cao.
• Trung tâm gia công CNC.
• Máy tiện CNC.
• Máy phay CNC.
• Máy mài chính xác.
• Máy gia công khuôn mẫu.
• Robot công nghiệp.
• Thiết bị bán dẫn.
• Thiết bị điện tử.
• Máy ép công nghiệp.
• Dây chuyền tự động hóa.
• Máy cắt Laser.
• Thiết bị đo kiểm.
• Máy công cụ tải trọng lớn.

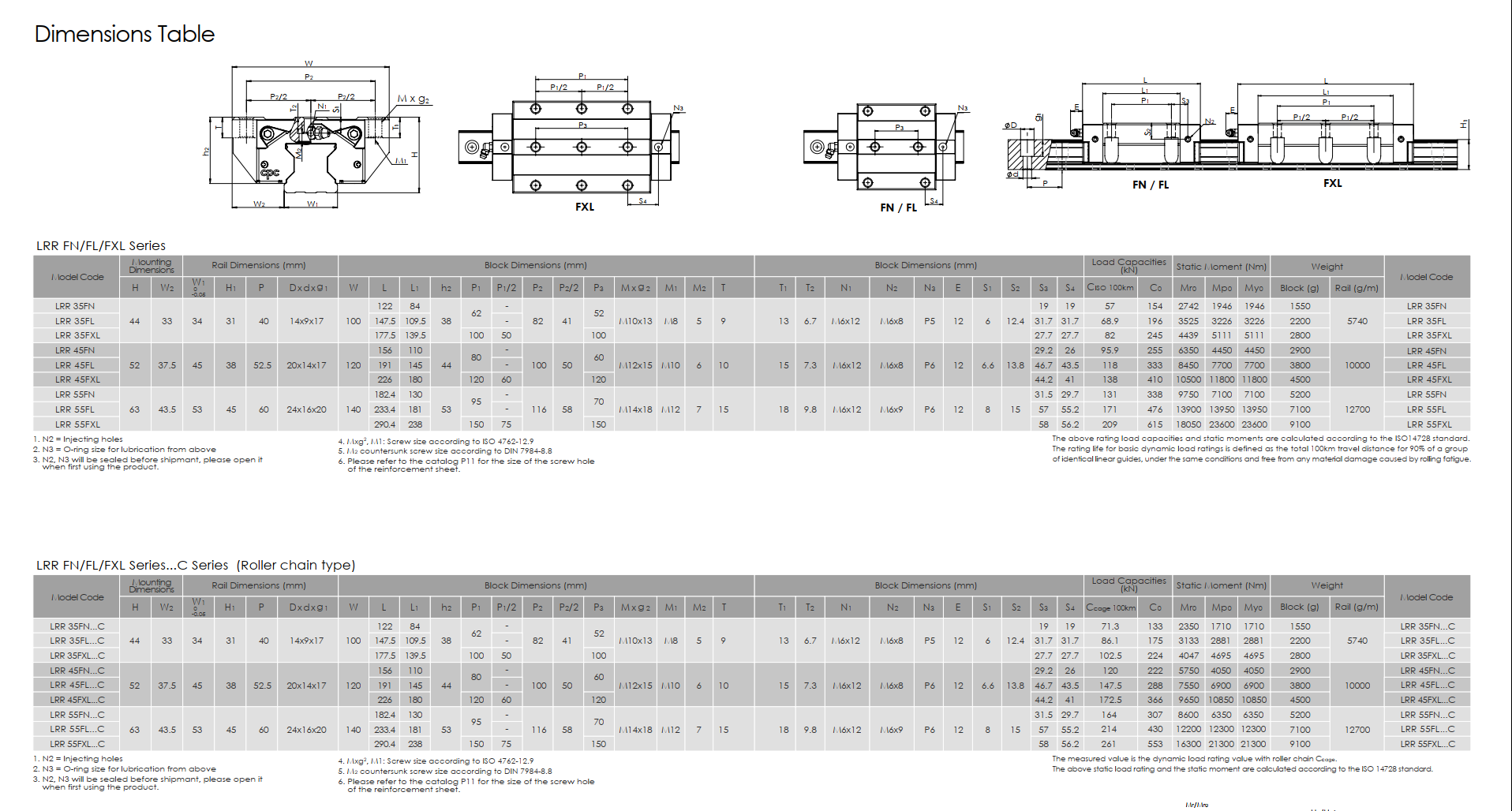

Tài liệu kỹ thuật

Catalogue TEKSAN CPC linear_guides_catalogue cung cấp đầy đủ các thông tin kỹ thuật:

• Cấu tạo sản phẩm.
• Kích thước và bản vẽ kỹ thuật.
• Khả năng chịu tải động và tải tĩnh.
• Độ cứng và mô-men cho phép.
• Hướng dẫn chọn model.
• Các tùy chọn Roller Chain, MXL Block và Lubrication Storage.

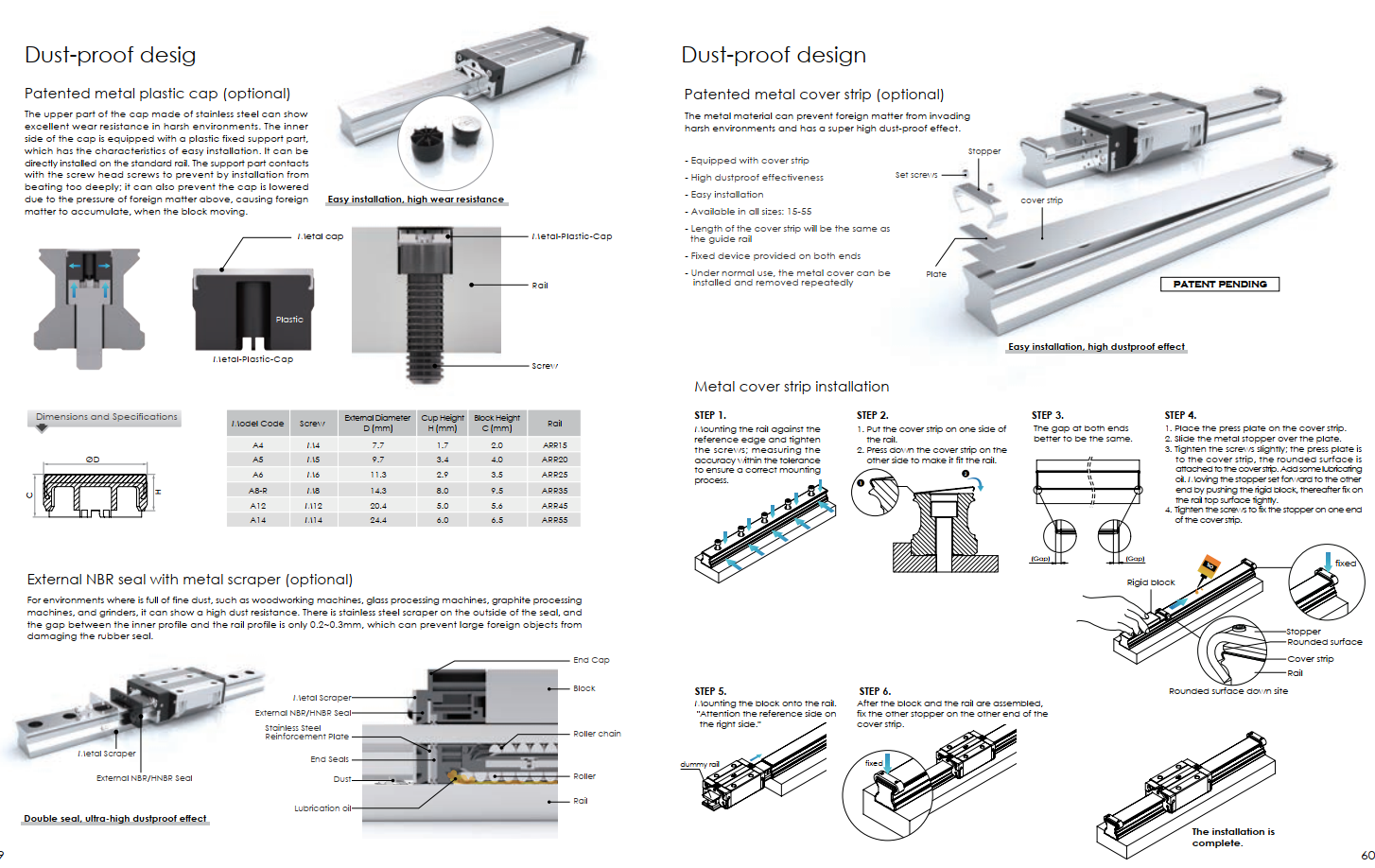

• Phụ kiện tùy chọn như Bellows, External NBR Seal, Metal Scraper, Lubrication Kit và Metal-Plastic Cap.
• Hướng dẫn sử dụng phần mềm LLRAS để tính toán tuổi thọ và lựa chọn thanh trượt phù hợp.

Cam kết từ TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp thanh trượt dẫn hướng CPC chính hãng 100% tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng, đầy đủ CO, CQ và hóa đơn VAT.
• Tư vấn lựa chọn model phù hợp theo từng ứng dụng.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng.
• Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành và hậu mãi chuyên nghiệp.
