Xích Nhựa Hanshin HSC

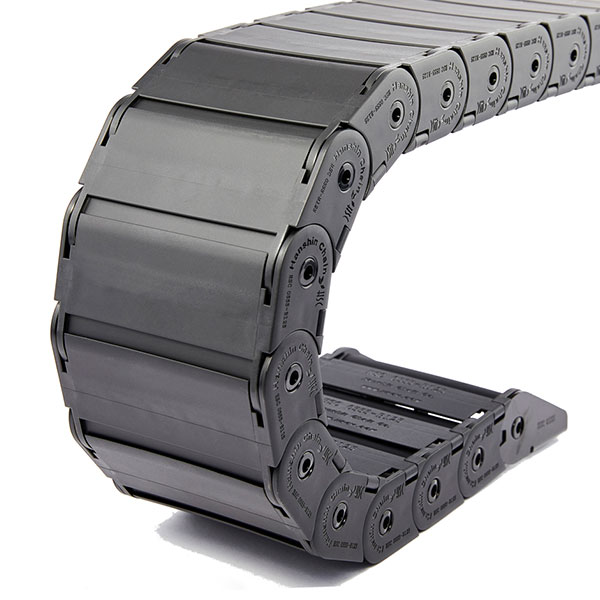

XÍCH CUỐN CÁP NHỰA HSC (HSC TYPE ROBOCHAINS)

1. Tổng quan & Ứng dụng (HSC Application)

• Xích cuốn cáp dòng HSC được chế tạo bằng vật liệu nhựa kỹ thuật có cường độ và độ bền rất cao.

• Vật liệu này được sản xuất và sử dụng độc quyền bởi thương hiệu HSC.

• Thiết kế đột phá của HSC RoboChains giúp bảo vệ dây cáp và ống dẫn không bị mài mòn hay hư hỏng do các vật thể lạ (alien materials) xâm nhập.

• Dòng sản phẩm này được thiết kế đặc biệt để đáp ứng điều kiện vận hành khắt khe trong ngành công nghiệp gỗ và các nhà máy luyện thép.

• Các lĩnh vực ứng dụng chính: Trung tâm gia công (Machining center). Robot hàn (Soldering robot). Công nghiệp ô tô (Automobile industry). Máy chế biến gỗ (Wood work machine). Cơ sở sản xuất chất bán dẫn (Semiconductor production facility). Ngành công nghiệp luyện thép (Steel mill industry).

• Các model có sẵn (e-catalog): HSC 0450-38C, HSC 0450-58C, HSC 0555, HSC 0665.

2. Đặc điểm nổi bật & Thông số kỹ thuật (HSC Features & Properties)

Đặc điểm nổi bật (HSC Features):

• Thiết kế cách ly/bao kín (Insulation design) giúp ngăn chặn triệt để vật thể lạ tiếp xúc với dây cáp và ống dẫn.

• Trọng lượng nhẹ cho phép hệ thống thực hiện các chuyển động nhanh chóng và linh hoạt.

• Nắp thân xích (Body cover) có khả năng mở ra, giúp việc lắp đặt cáp và ống dẫn trở nên dễ dàng.

• Nhà sản xuất cung cấp đa dạng lên tới 50 model khác nhau.

• Khách hàng có thể đặt hàng theo các yêu cầu đặc biệt (Special orders).

Thông số kỹ thuật & Vận hành (HSC Properties & Operation):

• Tất cả các bộ phận của xích đều được làm từ nhựa kỹ thuật có cường độ rất cao.

• Sản phẩm được thiết kế tối ưu để giảm thiểu tiếng ồn trong quá trình hoạt động.

• Tốc độ di chuyển (Moving Velocity): Dưới 300m/phút (trong khoảng nhịp tự do).

• Nhiệt độ hoạt động (Operating Temperature): Từ -40°C đến 100°C.

• Màu sắc cơ bản: Đen (Black).

• Vật liệu: Nhựa kỹ thuật (Engineering Plastic).

3. Cấu trúc & Biểu đồ khả năng chịu tải (Structure & Capability Graph)

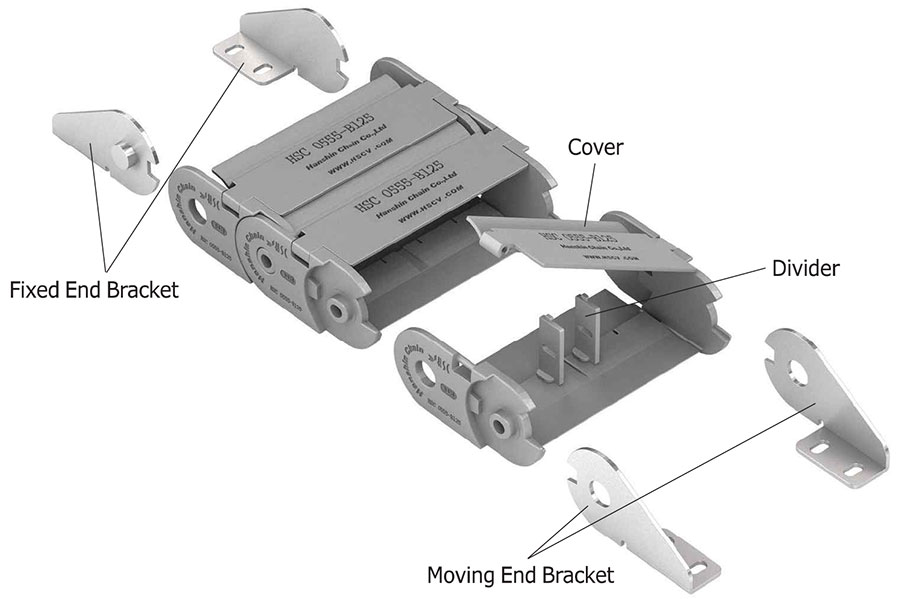

• Cấu trúc (Structure): Hệ thống bao gồm các thành phần vững chắc như Gá cố định (Fixed End Bracket), Gá di động (Moving End Bracket), Nắp đậy bao kín (Cover) và Vách ngăn (Divider).

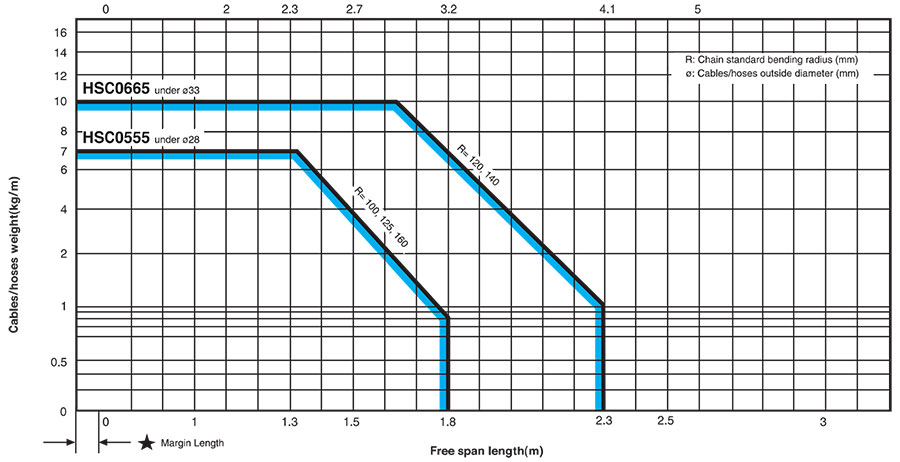

• Biểu đồ khả năng (Capability Graph): Biểu đồ thể hiện chi tiết khả năng chịu tải của các model như HSC0665 (cho kích thước dưới ø33) và HSC0555 (dưới ø28). Biểu đồ cho thấy mối tương quan an toàn giữa trọng lượng cáp/ống (kg/m), chiều dài nhịp tự do (m) và hành trình di chuyển (m).

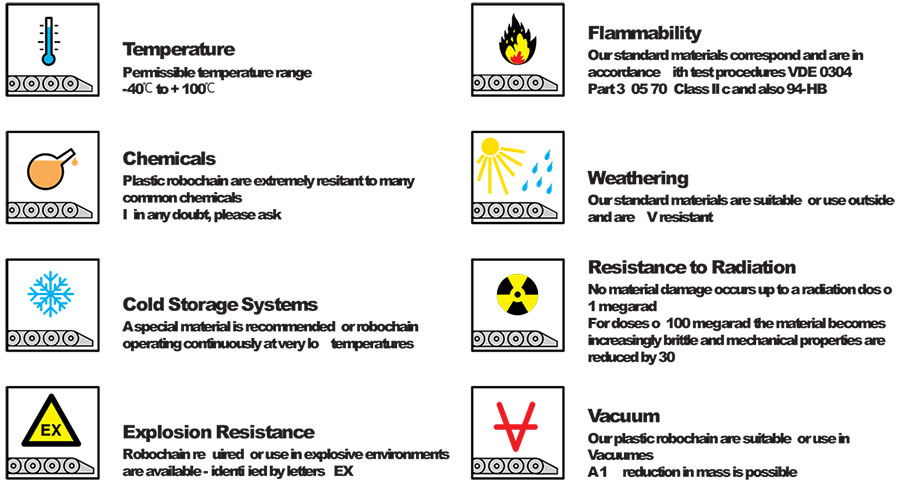

4. Khả năng tương thích với Môi trường sử dụng (Usage Environment)

• Nhiệt độ (Temperature): Phạm vi nhiệt độ cho phép từ -40°C đến +100°C.

• Hóa chất (Chemicals): Xích nhựa có khả năng chống chịu cực tốt với nhiều loại hóa chất thông dụng.

• Hệ thống kho lạnh (Cold Storage Systems): Đối với xích hoạt động liên tục ở nhiệt độ rất thấp, nhà sản xuất khuyến nghị sử dụng loại vật liệu đặc biệt.

• Chống cháy nổ (Explosion Resistance): Các loại xích đáp ứng yêu cầu cho môi trường dễ cháy nổ luôn có sẵn và được nhận diện bằng ký hiệu EX.

• Tính dễ cháy (Flammability): Các vật liệu tiêu chuẩn tương thích và tuân thủ các quy trình thử nghiệm VDE 0304 Part 3 05 70 Class II c và 94-HB.

• Thời tiết (Weathering): Vật liệu tiêu chuẩn hoàn toàn phù hợp để sử dụng ngoài trời và có khả năng chống tia UV.

• Kháng bức xạ (Resistance to Radiation): Vật liệu không bị hư hỏng với liều lượng bức xạ lên đến 1 megarad. Ở liều lượng 100 megarad, vật liệu sẽ trở nên giòn hơn và các đặc tính cơ học bị giảm đi 30%.

• Môi trường Chân không (Vacuum): Xích nhựa phù hợp để sử dụng trong chân không, với khả năng làm giảm khối lượng (A1 reduction in mass is possible).

Download catalog: Hanshin robochain
