3F FAMED VRB Series – Hộp số hành tinh độ chính xác cao, hiệu suất vượt trội

VRB Series của 3F FAMED là dòng hộp số hành tinh chính xác được thiết kế để mang lại hiệu suất cao với chi phí tối ưu, phù hợp cho đa dạng ứng dụng trong công nghiệp hiện đại. Với những ưu điểm nổi bật về độ chính xác, độ bền và thiết kế nhỏ gọn, VRB Series đang trở thành lựa chọn lý tưởng cho các hệ thống truyền động yêu cầu khắt khe.

🎯 Đặc điểm nổi bật của VRB Series

Hiệu suất và độ chính xác cao:
Với độ rơ cực thấp chỉ 3 arc.min, VRB Series giúp đảm bảo khả năng định vị chính xác và độ ổn định trung hạn cho các nền tảng vận hành tự động hóa.
Vận hành mượt mà, độ ồn thấp:
Thiết kế tối ưu hóa giúp hoạt động êm ái, hạn chế tiếng ồn ngay cả khi vận hành ở tốc độ cao.
Công suất vượt trội:
- Tỉ số truyền rộng: từ 4:1 đến 1000:1
- Mô-men xoắn tối đa: lên tới 1200 Nm
- Tải trọng xuyên tâm tối đa: lên đến 12400 N
Bền bỉ, không cần bảo trì:
VRB Series sử dụng dầu bôi trơn trọn đời, không cần thay thế, cho phép vận hành ổn định lên tới 20.000 giờ mà không yêu cầu bảo trì, dù trong điều kiện môi trường khắc nghiệt.
Thiết kế gọn nhẹ, linh hoạt:
Với 9 tùy chọn kích thước khung khác nhau, dễ dàng lắp ghép với mọi loại động cơ servo từ các thương hiệu khác nhau.
Bảo vệ môi trường IP65:
Thiết kế hoàn toàn kín chống bụi, chống nước, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

📌 Ứng dụng thực tế của VRB Series

Hộp số hành tinh VRB được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện đại như:

Thiết bị gia công CNC, máy in ấn và xử lý giấy
Máy móc ngành bán dẫn và wafer manufacturing
Máy móc quân sự và hàng không vũ trụ
Máy phủ màng, xử lý film
Dây chuyền lắp ráp điện tử tốc độ cao
Máy đúc nhựa, đóng gói tự động
Máy cắt plasma CNC, máy cắt ngọn lửa CNC
Các hệ thống thiết bị đóng gói tự động, máy móc in ấn chuyên dụng

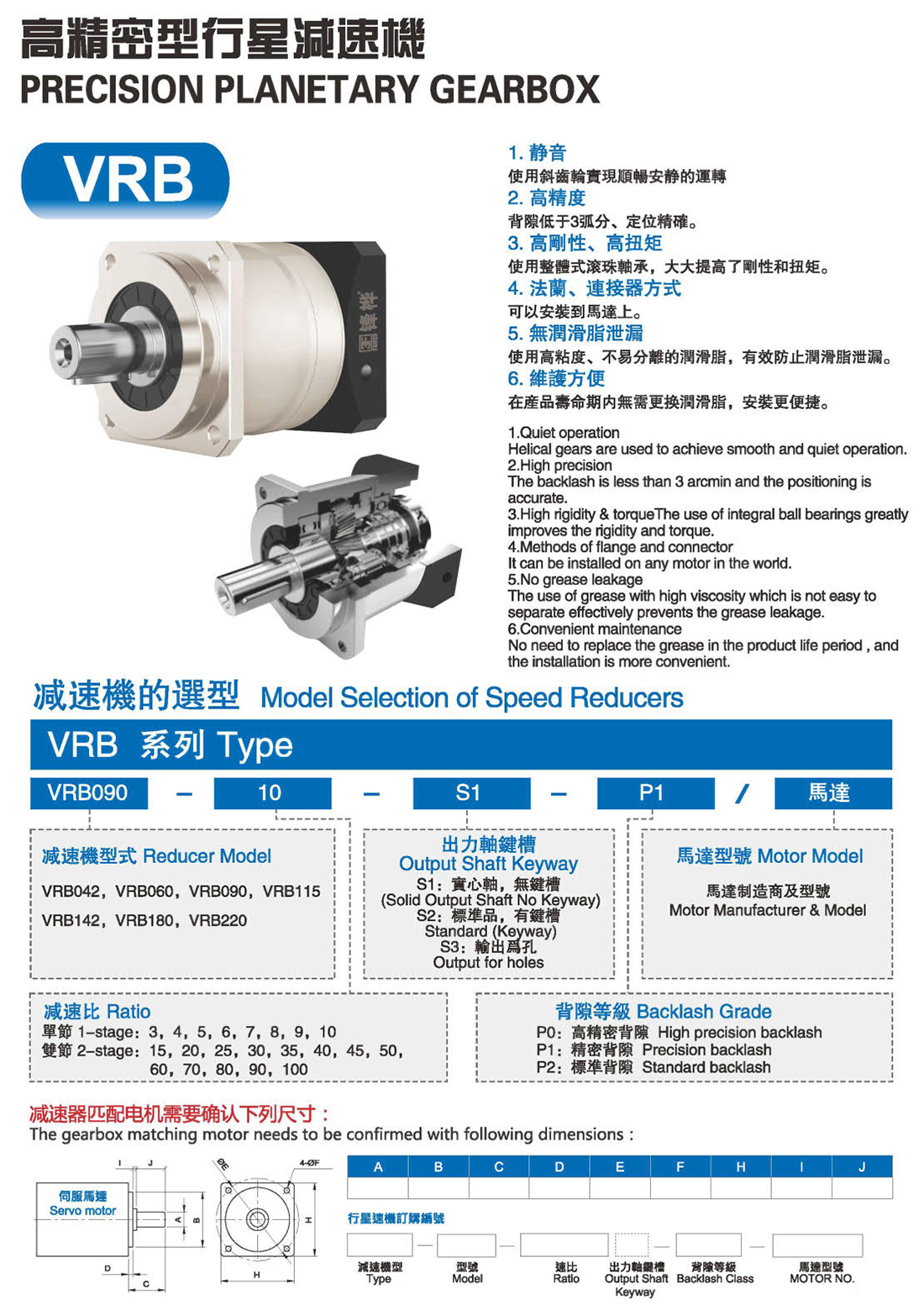

Thông số VRB

Model No.	Unit	Stage	Ratio	VRB042	VRB060	VRB090	VRB115	VRB142	VRB180	VRB220
Rated Output Torque	Nm	1	3	20	55	130	208	342	588	1140
			4	19	50	140	290	542	1050	1700
			5	22	60	160	330	650	1200	2000
			6	20	55	150	310	600	1100	1900
			7	19	50	140	300	550	1100	1800
			8	17	45	120	260	500	1000	1600
			9	14	40	100	230	450	900	1500
			10	14	40	100	230	450	900	1500
		2	15	20	55	130	208	342	588	1140
			20	19	50	140	290	542	1050	1700
			25	22	60	160	330	650	1200	2000
			30	20	55	150	310	600	1100	1900
			35	19	50	140	300	550	1100	1800
			40	17	45	120	260	500	1000	1600
			45	14	40	100	230	450	900	1500
			50	22	60	160	330	650	1200	2000
			60	20	55	150	310	600	1100	1900
			70	19	50	140	300	550	1100	1800
			80	17	45	120	260	500	1000	1600
			90	14	40	100	230	450	900	1500
			100	14	40	100	230	450	900	1500
Max. Output Torque	Nm	1,2	3-100	3 Times of Normal Output Torque
Rated Input Speed	Rpm	1,2	3-100	5000	5000	4000	4000	3000	3000	2000
Max. Input Speed	Rpm	1,2	3-100	10000	10000	8000	8000	6000	6000	4000
Micro Backlash P0	Arcmin	1	3-10	≤2	≤2	≤2	≤2	≤2	≤2	≤2
Micro Backlash P0	Arcmin	2	12-100	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Precision Backlash P1	Arcmin	1	3-10	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Precision Backlash P1	Arcmin	2	12-100	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Torsional Rigidity	Nm/arcmin	1,2	3-100	3	7	14	25	50	145	225
Max. Radial Force	N	1,2	3-100	780	1530	3250	6700	9400	14500	50000
Max. Axial Force	N	1,2	3-100	350	630	1300	3000	4000	6200	35000
Service Life	Hr	1,2	3-100	20000hrs
Efficiency	%	1	3-10	≥97%
Efficiency	%	2	12-100	≥94%
Weight	Kg	1	3-10	0.5	1.3	3.3	7.8	15	28	52
Weight	Kg	2	12-100	0.8	1.48	3.9	9.6	18.9	33	66
Operating Temp.	℃	1,2	3-100	（-15℃~+90℃）
Lubrication		1,2	3-100	Synthetic Grease
Protection Class		1,2	3-100	IP65
Mounting Position		1,2	3-100	Any Direction
Noise Level	dB(A)	1,2	3-100	≤56	≤58	≤60	≤63	≤65	≤67	≤70

Moment of Inertia

Model No.	Unit	Stage	Ratio	VRB042	VRB060	VRB090	VRB115	VRB142	VRB180	VRB220
Moment of Inertia	kg.cm2	1	3	0.03	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		2	12-40	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		2	50-100	0.03	0.03	0.13	0.44	2.57	7.03	22.51

Hỗ trợ tại Việt Nam – TEKSAN SOLUTIONS

TEKSAN SOLUTIONS là đơn vị phân phối chính hãng các sản phẩm hộp số 3F FAMED tại Việt Nam.
Chúng tôi cam kết:

Cung cấp sản phẩm chính hãng, chất lượng vượt trội
Giá cả tiên phong, tối ưu chi phí đầu tư cho khách hàng
Bảo hành 24/7, hỗ trợ kỹ thuật nhanh chóng, chuyên nghiệp
Đội ngũ kỹ sư nhiều kinh nghiệm, tư vấn tận tình cho từng dự án

👉 Vui lòng liên hệ Hotline hoặc Zalo để được hỗ trợ tốt nhất!
📞 Hotline tư vấn kỹ thuật: 0903.226.986
📞 Hotline kinh doanh: 0906.662.632
📧 Email: sales@teksan.vn
🌐 Website: www.teksan.vn

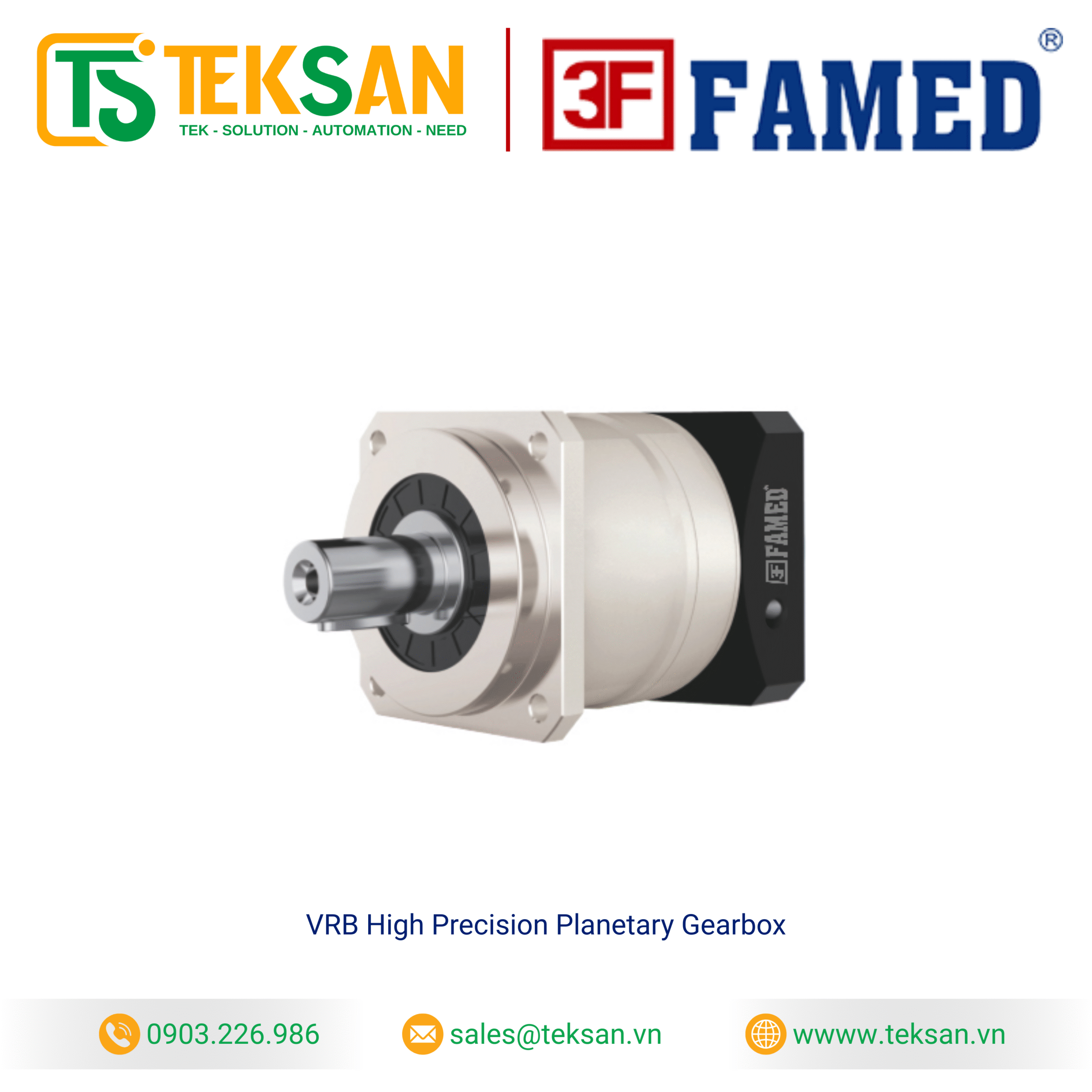

VRB High Precision Planetary Gearbox

Hộp số hành tinh độ chính xác cao VRB – Dòng lắp đồng trục
- Vận hành êm ái:
  Nhờ sử dụng bộ truyền động bánh răng nghiêng (helical gears), hộp số VRB hoạt động cực kỳ êm ái, giảm tối đa độ ồn.
- Độ chính xác định vị cao:
  Độ rơ (backlash) cực nhỏ, dưới 3 arc.min, đáp ứng yêu cầu định vị chính xác trong các hệ thống tự động hóa cao cấp.
- Độ cứng và mô-men xoắn vượt trội:
  Thiết kế sử dụng bạc đạn lăn tích hợp (integrated roller bearing), giúp tăng độ cứng vững và khả năng chịu tải của hộp số VRB.
- Linh hoạt lắp đặt:
  Có thể dễ dàng lắp ghép với nhiều thương hiệu động cơ servo khác nhau, phù hợp với đa dạng kích thước trục motor.
- Bảo trì tối thiểu:
  Hộp số được bôi trơn bằng mỡ bôi trơn chất lượng cao, đảm bảo không cần bảo trì định kỳ và không rò rỉ dầu mỡ trong suốt thời gian sử dụng.
