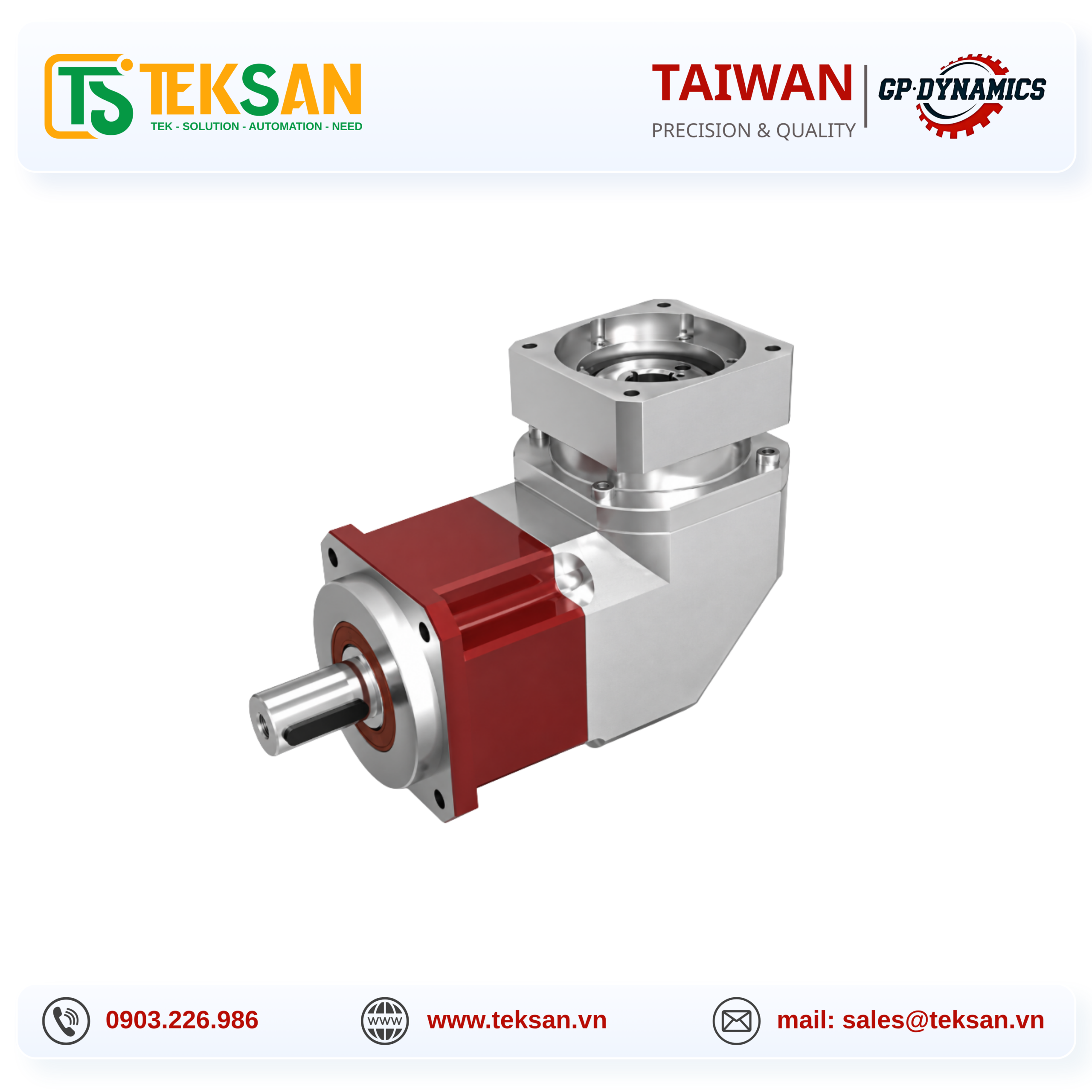

HỘP SỐ HÀNH TINH BÁNH RĂNG NGHIÊNG GP DYNAMICS ZPGH SERIES

Giải pháp truyền động chính xác – Mô-men xoắn lớn – Độ cứng vững cao

1. Tổng quan sản phẩm

GP DYNAMICS ZPGH Series là dòng hộp số hành tinh bánh răng nghiêng (Helical Planetary Gearbox), được thiết kế cho các hệ thống truyền động công nghiệp đòi hỏi độ chính xác cao, khả năng chịu tải tốt và hoạt động ổn định.

Với kết cấu bánh răng nghiêng, ZPGH Series hướng đến khả năng truyền động êm, giảm tiếng ồn và tăng độ cứng vững trong quá trình vận hành. Sản phẩm có nhiều kích thước và tỷ số truyền, đáp ứng các yêu cầu truyền động khác nhau trong máy CNC, robot công nghiệp và dây chuyền tự động hóa.

2. Đặc điểm nổi bật

• Độ rơ thấp: Độ rơ chính xác ≤5 arcmin đối với cấu hình 1 tầng và ≤7 arcmin đối với cấu hình 2 tầng, theo bảng thông số của hãng.
• Độ cứng vững xoắn cao: Hỗ trợ duy trì độ ổn định của hệ thống truyền động khi làm việc dưới tải.
• Mô-men xoắn đầu ra lớn: Dải mô-men xoắn định mức thay đổi theo kích thước hộp số và tỷ số truyền.
• Hiệu suất truyền động cao: Hiệu suất công bố đạt ≥95% với cấu hình 1 tầng và ≥92% với cấu hình 2 tầng.
• Độ ồn thấp: Mức độ ồn công bố từ ≤63 đến ≤75 dB, tùy model và điều kiện đo.
• Bôi trơn bằng mỡ tổng hợp: Giảm nhu cầu bảo dưỡng định kỳ liên quan đến việc bổ sung dầu bôi trơn.
• Lắp đặt linh hoạt: Có thể lắp đặt theo nhiều hướng khác nhau theo thông số của hãng.

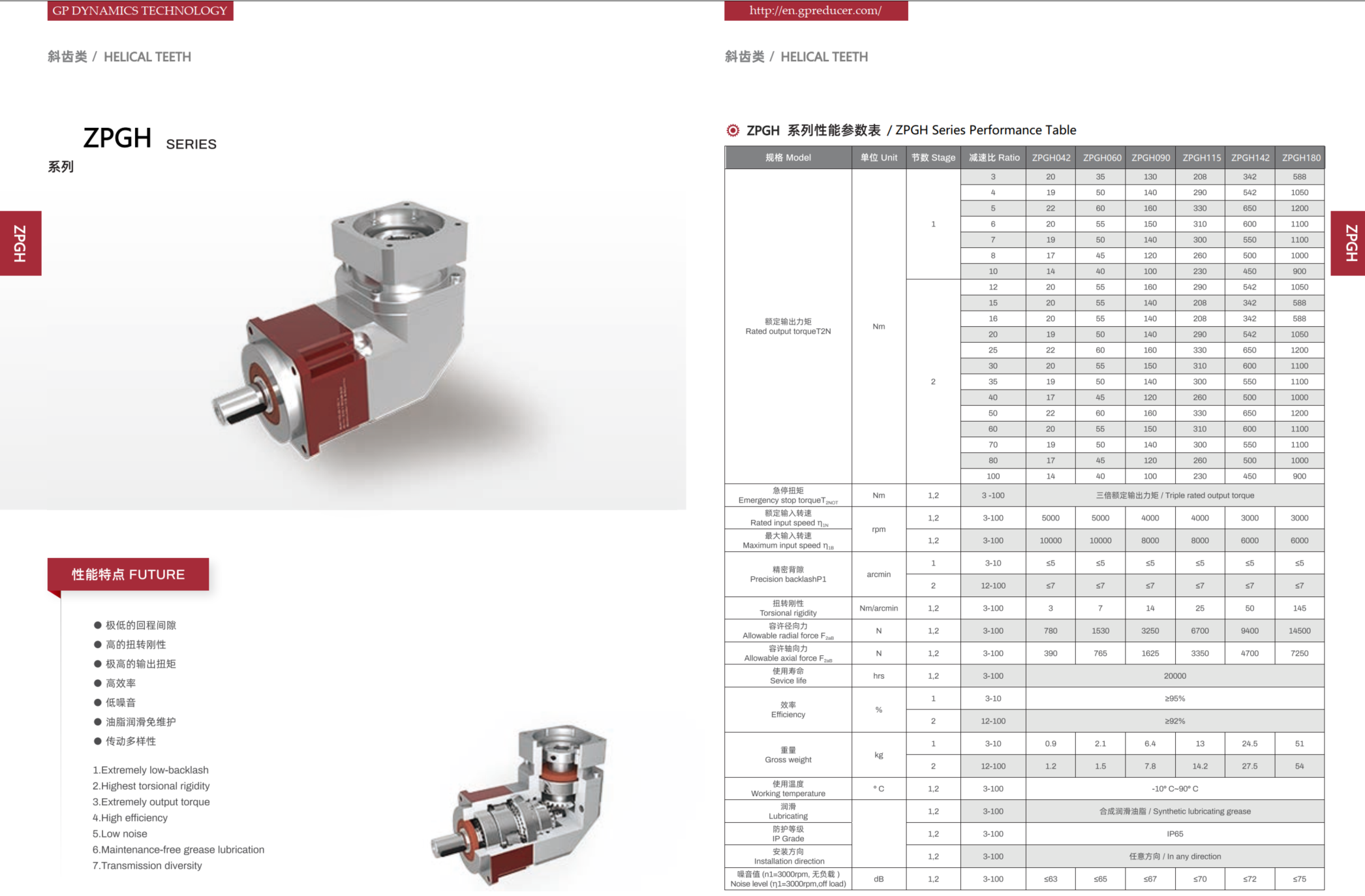

3. Thông số kỹ thuật chính

Lưu ý: Các giá trị trên được tổng hợp từ bảng thông số ZPGH Series do khách hàng cung cấp. Mô-men xoắn, độ cứng vững, tải hướng kính, tải hướng trục và khối lượng phụ thuộc vào model, tỷ số truyền và cấu hình thực tế. Cần đối chiếu catalogue đầy đủ trước khi lựa chọn.

4. Dải model và khả năng truyền động

ZPGH Series gồm sáu kích thước chính: ZPGH042, ZPGH060, ZPGH090, ZPGH115, ZPGH142 và ZPGH180.

Dải sản phẩm cung cấp nhiều lựa chọn về tỷ số truyền và mô-men xoắn đầu ra. Khi lựa chọn hộp số, cần xem xét đồng thời kích thước lắp đặt, mô-men tải yêu cầu, tốc độ đầu vào, độ rơ cho phép và tải hướng kính/hướng trục để đảm bảo hệ thống vận hành phù hợp.

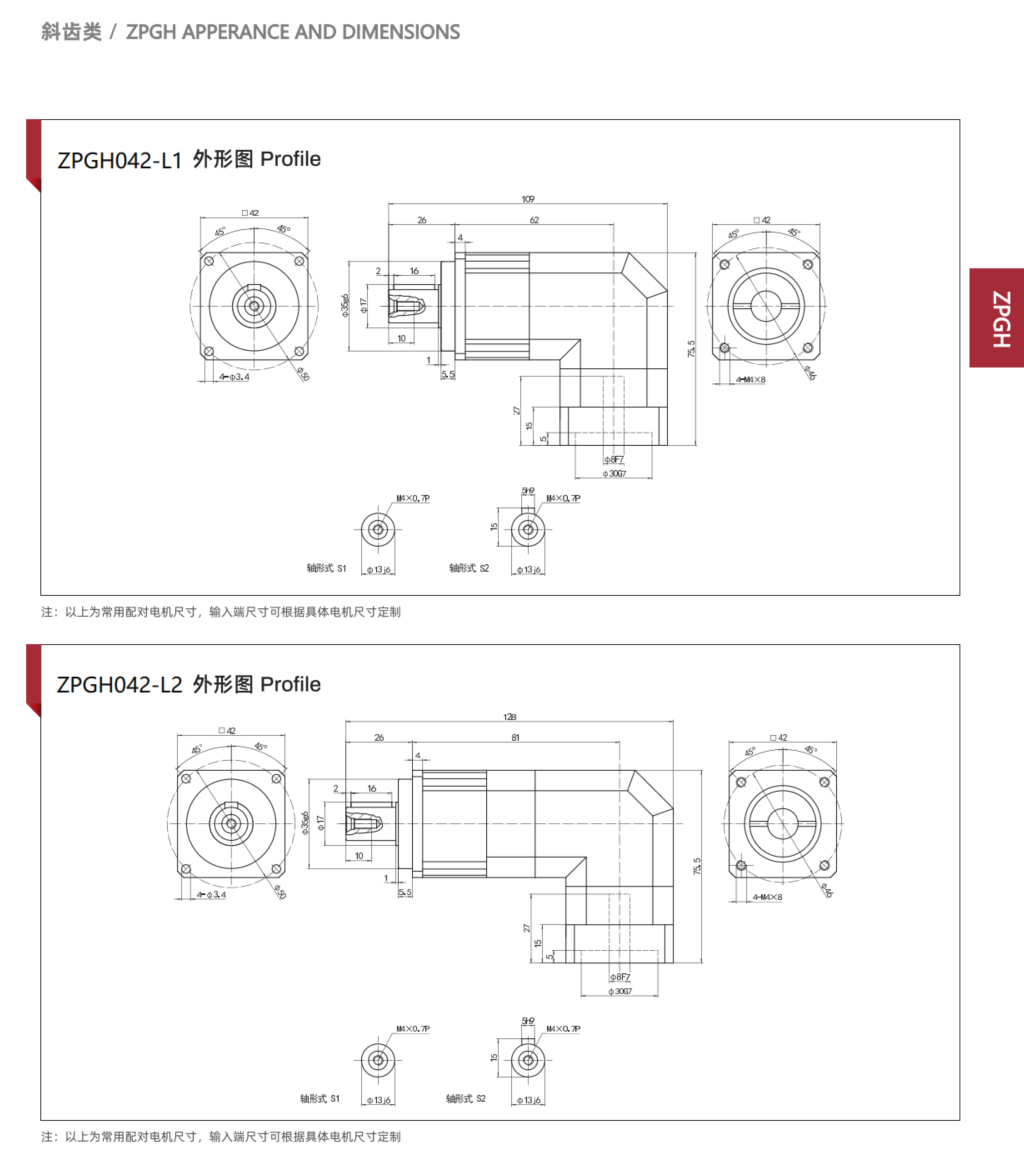

ZPGH042

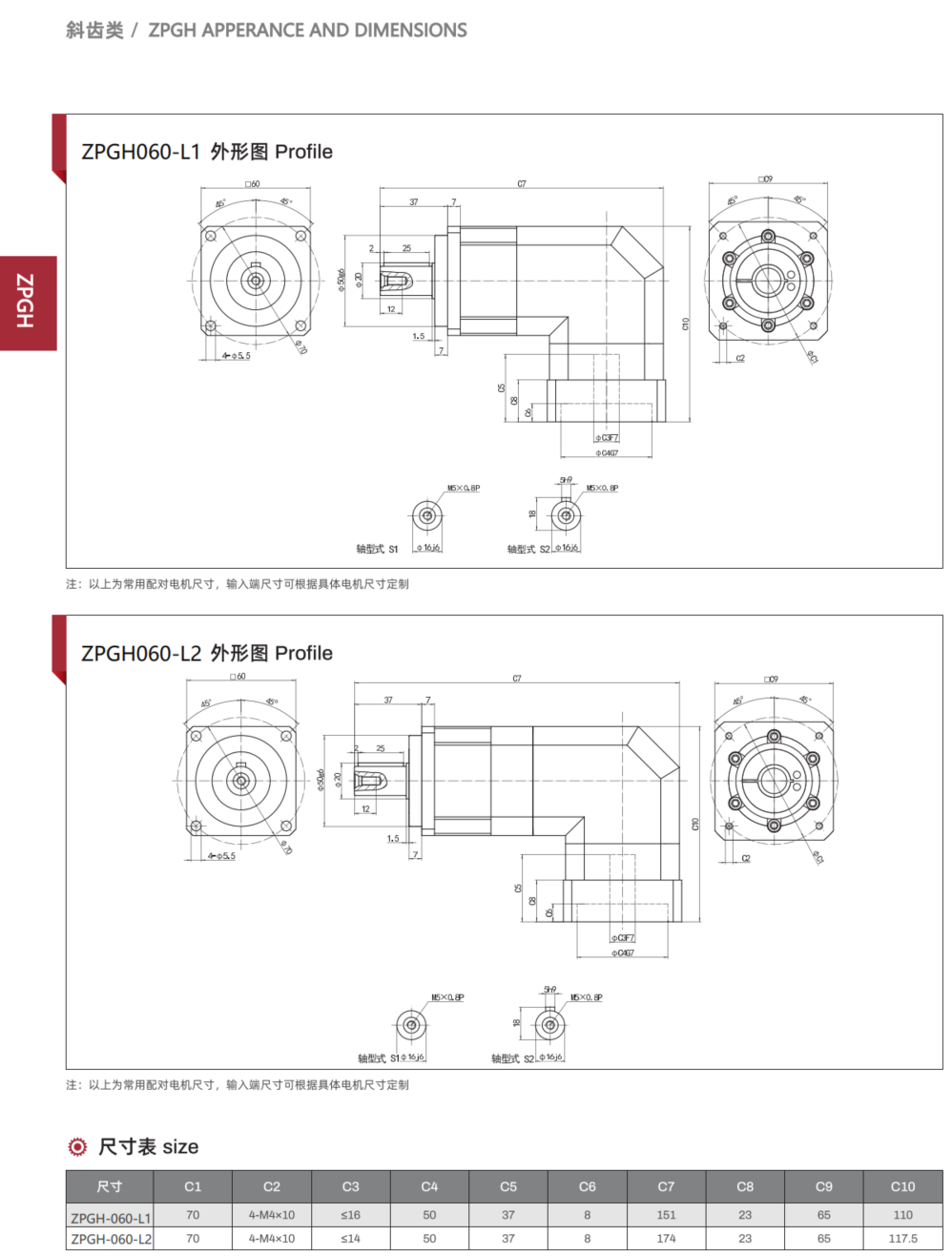

ZPGH060

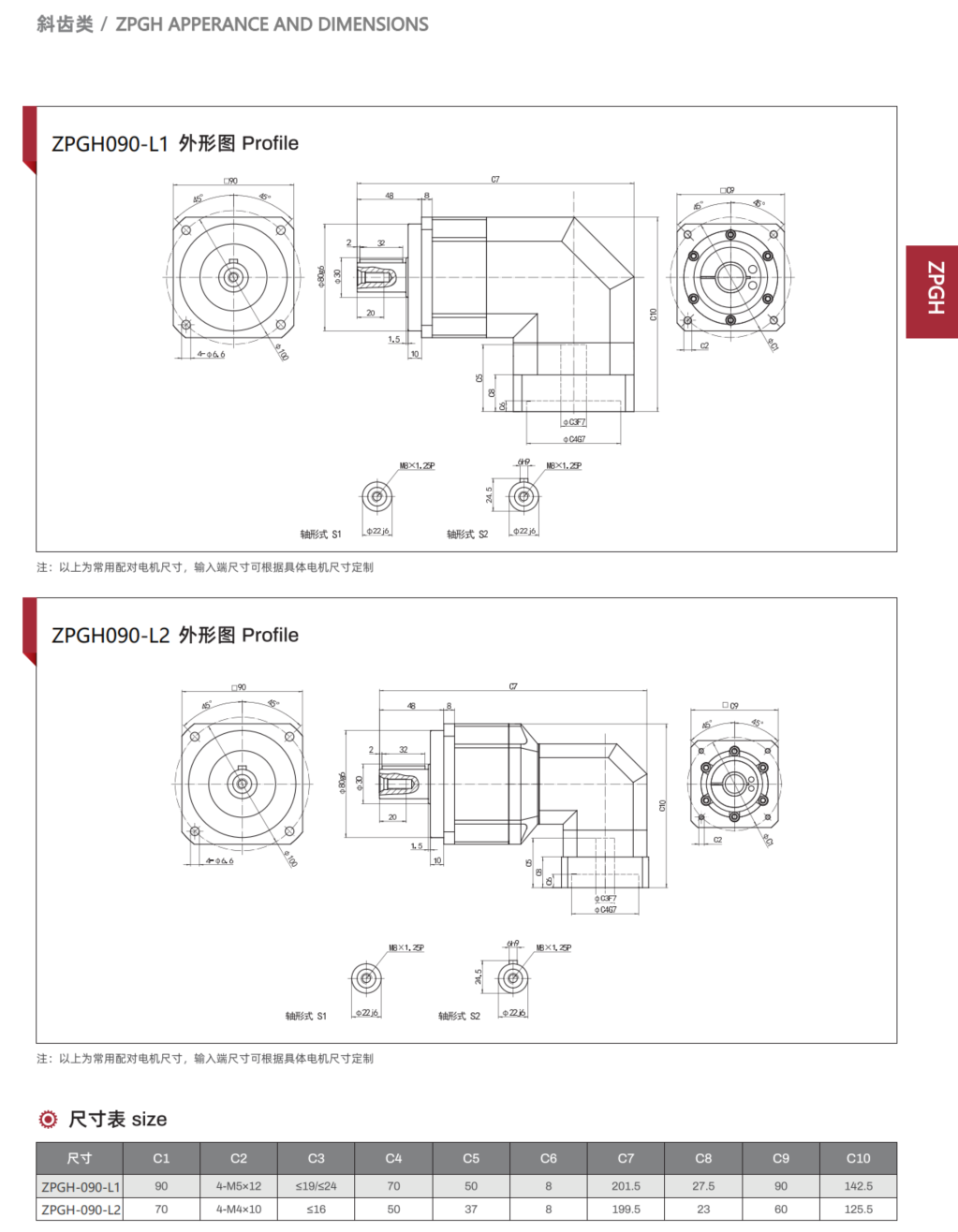

ZPGH090

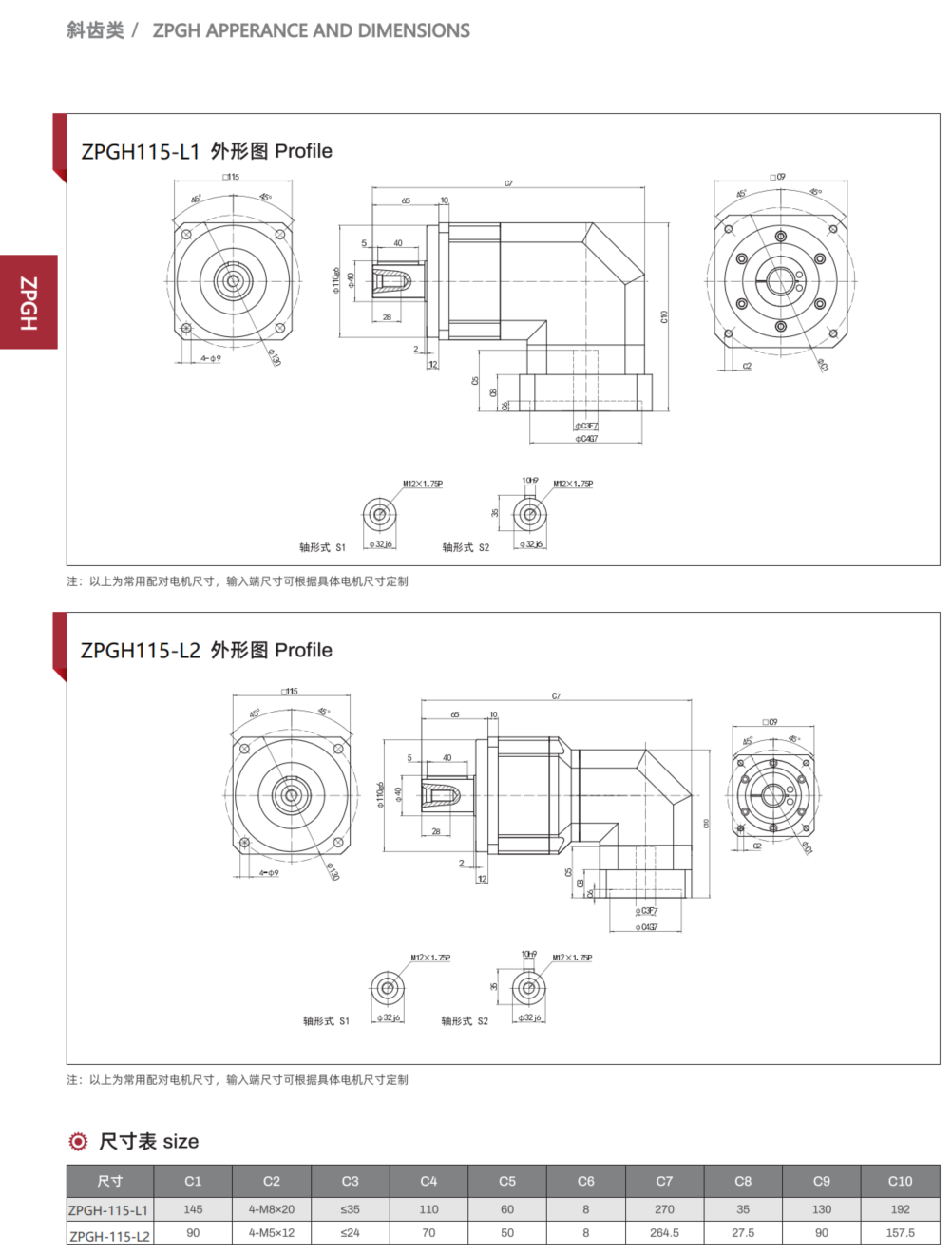

ZPGH115

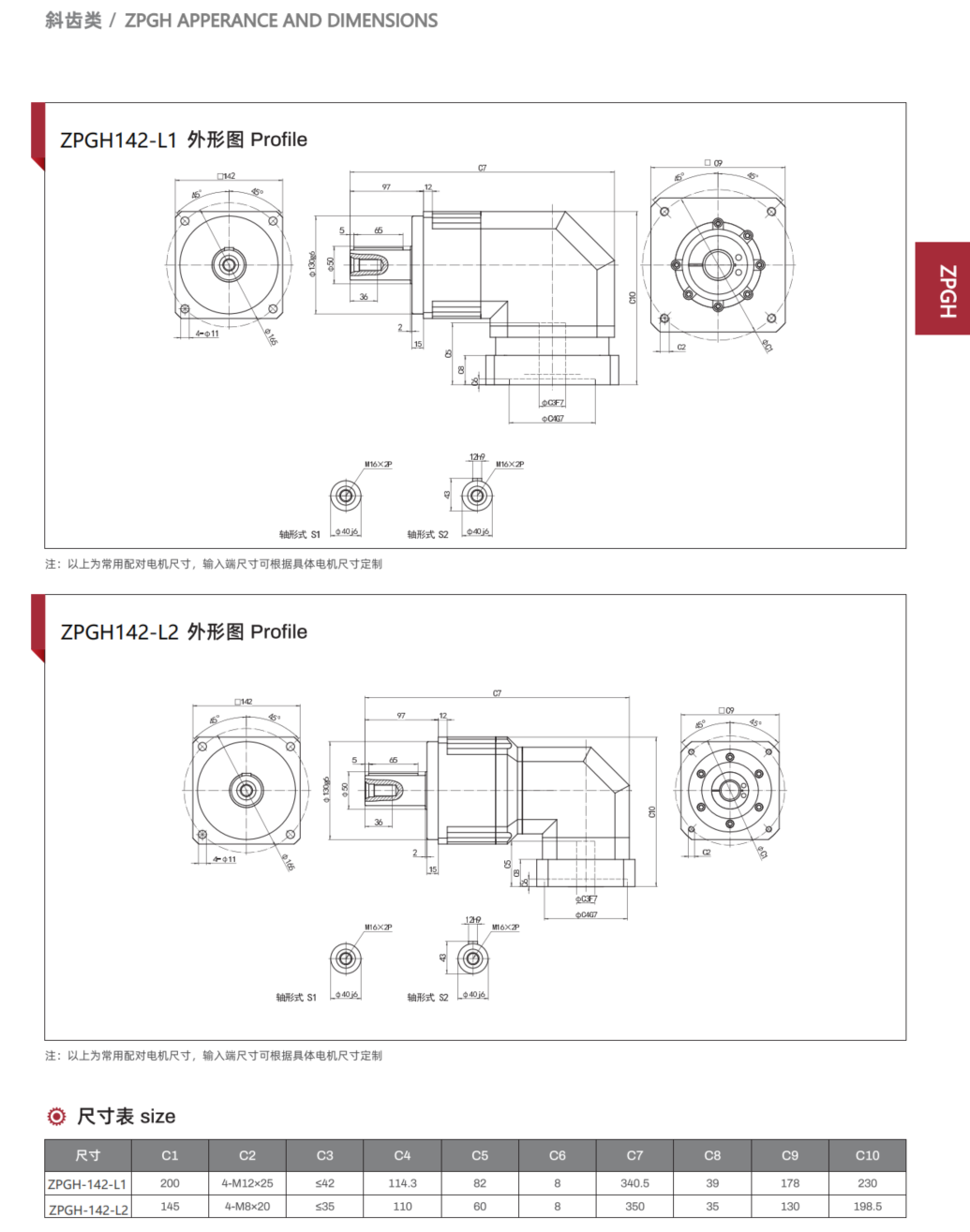

ZPGH142

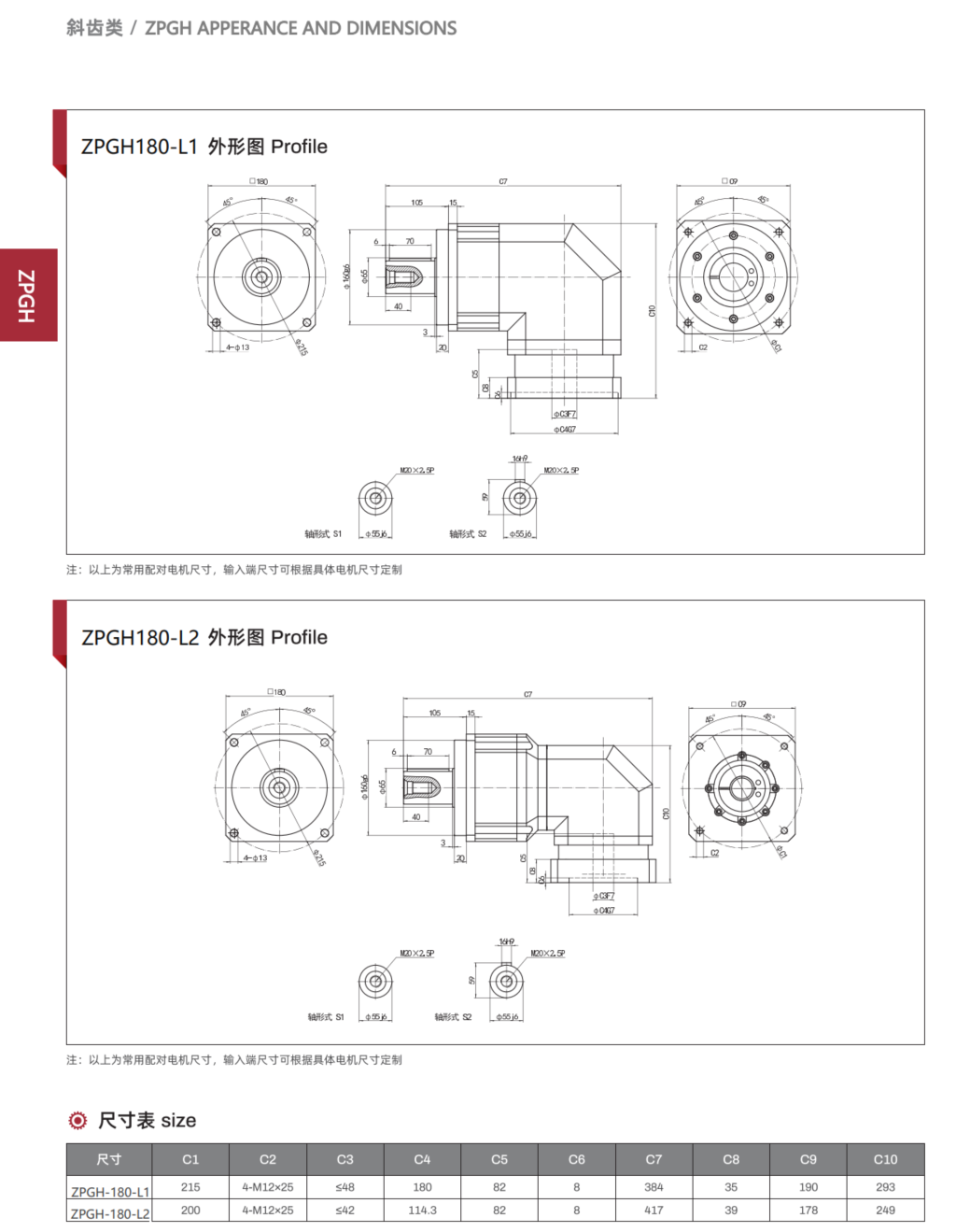

ZPGH180

5. Ứng dụng thực tế

Hộp số GP DYNAMICS ZPGH Series có thể được xem xét cho các ứng dụng như:

• Máy CNC và trung tâm gia công.
• Robot công nghiệp và cơ cấu chuyển động nhiều trục.
• Bàn xoay, cơ cấu định vị và hệ thống truyền động chính xác.
• Máy đóng gói và dây chuyền sản xuất tự động.
• Máy móc sử dụng động cơ servo hoặc stepper, khi đáp ứng đúng yêu cầu giao diện lắp đặt và tải.

Việc lựa chọn model cần căn cứ vào thông số của động cơ, tải thực tế và chu kỳ vận hành của máy.

6. Lựa chọn hộp số cùng TEKSAN Solutions

TEKSAN Solutions cung cấp giải pháp hộp số chính xác GP DYNAMICS tại Việt Nam, hỗ trợ khách hàng đối chiếu thông số và lựa chọn cấu hình phù hợp với ứng dụng.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Model hộp số hoặc bản vẽ lắp đặt.
• Tỷ số truyền mong muốn.
• Model động cơ servo/stepper.
• Mô-men xoắn, tốc độ và điều kiện tải.
• Yêu cầu về độ rơ, kích thước và phương án lắp đặt.
