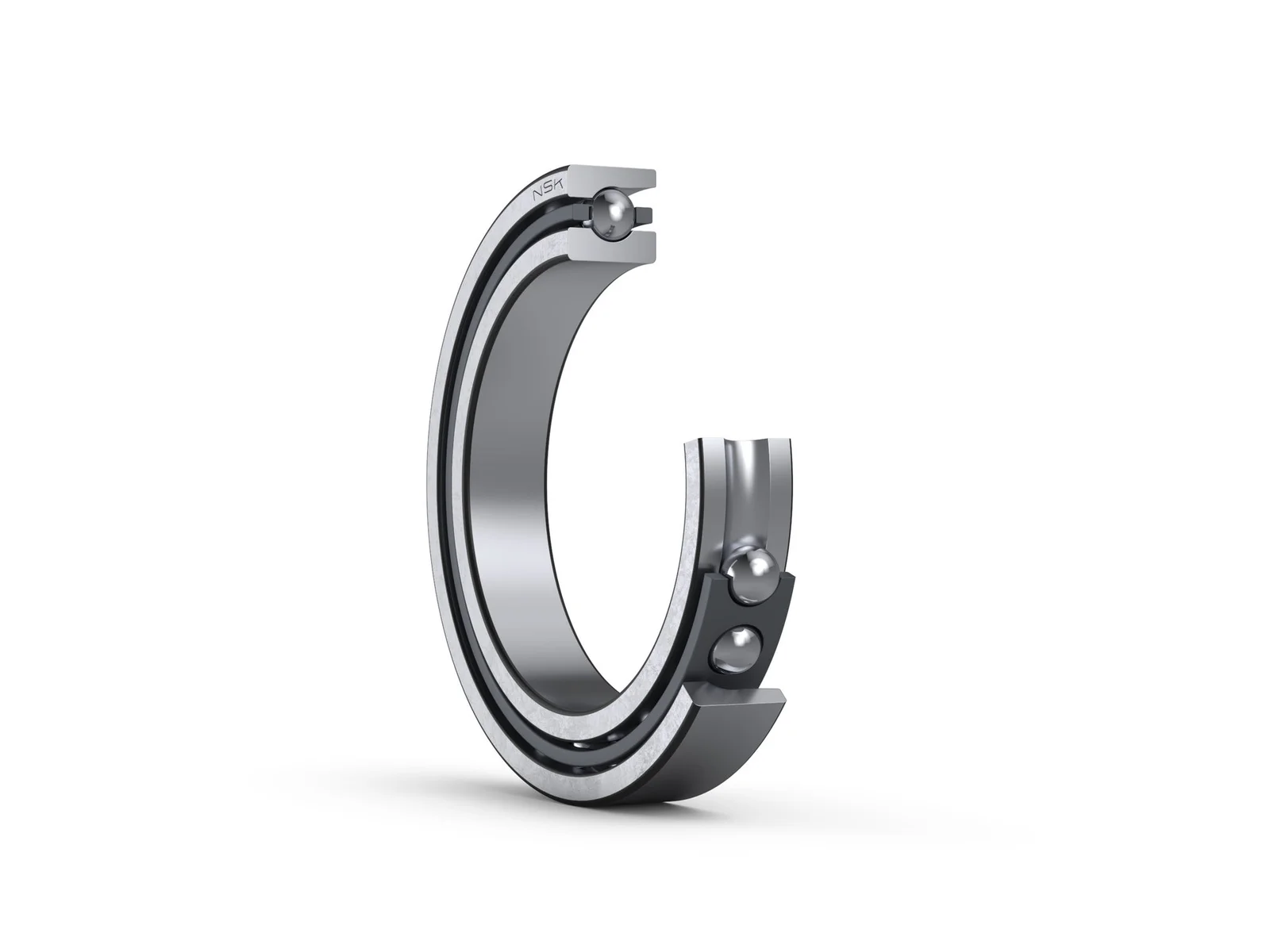

Vòng bi tiếp xúc góc một dãy

Cấu trúc của ổ bi tiếp xúc góc tạo ra thành phần hướng trục khi tác dụng tải trọng hướng tâm hoặc tải trọng kết hợp; do đó, hai ổ trục đối diện hoặc bố trí nhiều ổ trục được sử dụng.
Tải trước thường được sử dụng để tăng độ cứng của vòng bi tiếp xúc góc một hàng, đặc biệt là ở các trục chính của máy công cụ nơi độ chính xác vận hành cao là rất quan trọng.
Vòng bi có góc tiếp xúc 30° (A) hoặc 40° (B) thường sử dụng vòng cách bằng thép ép, nhựa đúc hoặc bằng đồng thau gia công, mặc dù vòng cách bằng nhựa tổng hợp gia công hoặc vòng cách bằng nhựa polyamit chuyên dụng được sử dụng cho một số ứng dụng nhất định.

Tham khảo 1 Vòng cách cho Vòng bi tiếp xúc góc theo dãy

Đặc trưng

Hỗ trợ cả tải hướng tâm và hướng trục
ACBB một hàng có thể chịu tải trọng hướng tâm và tải trọng trục theo một hướng với góc tiếp xúc thông thường là 30° hoặc 40°.
Góc tiếp xúc đa dạng
Góc tiếp xúc lớn hơn mang lại khả năng chịu tải dọc trục lớn hơn, trong khi góc tiếp xúc nhỏ hơn sẽ tốt hơn khi quay tốc độ cao.
Hai vòng bi đối diện được sử dụng để điều chỉnh độ hở bên trong. Vòng cách bằng thép ép là phổ biến, mặc dù vòng cách bằng nhựa polyamit thường được sử dụng cho vòng bi có độ chính xác cao với góc tiếp xúc dưới 30°.
Ứng dụng

Độ cứng cao
Lý tưởng cho các ứng dụng yêu cầu độ cứng ổ trục.
Máy bơm, máy nén, máy làm lạnh trục vít, tời nâng
