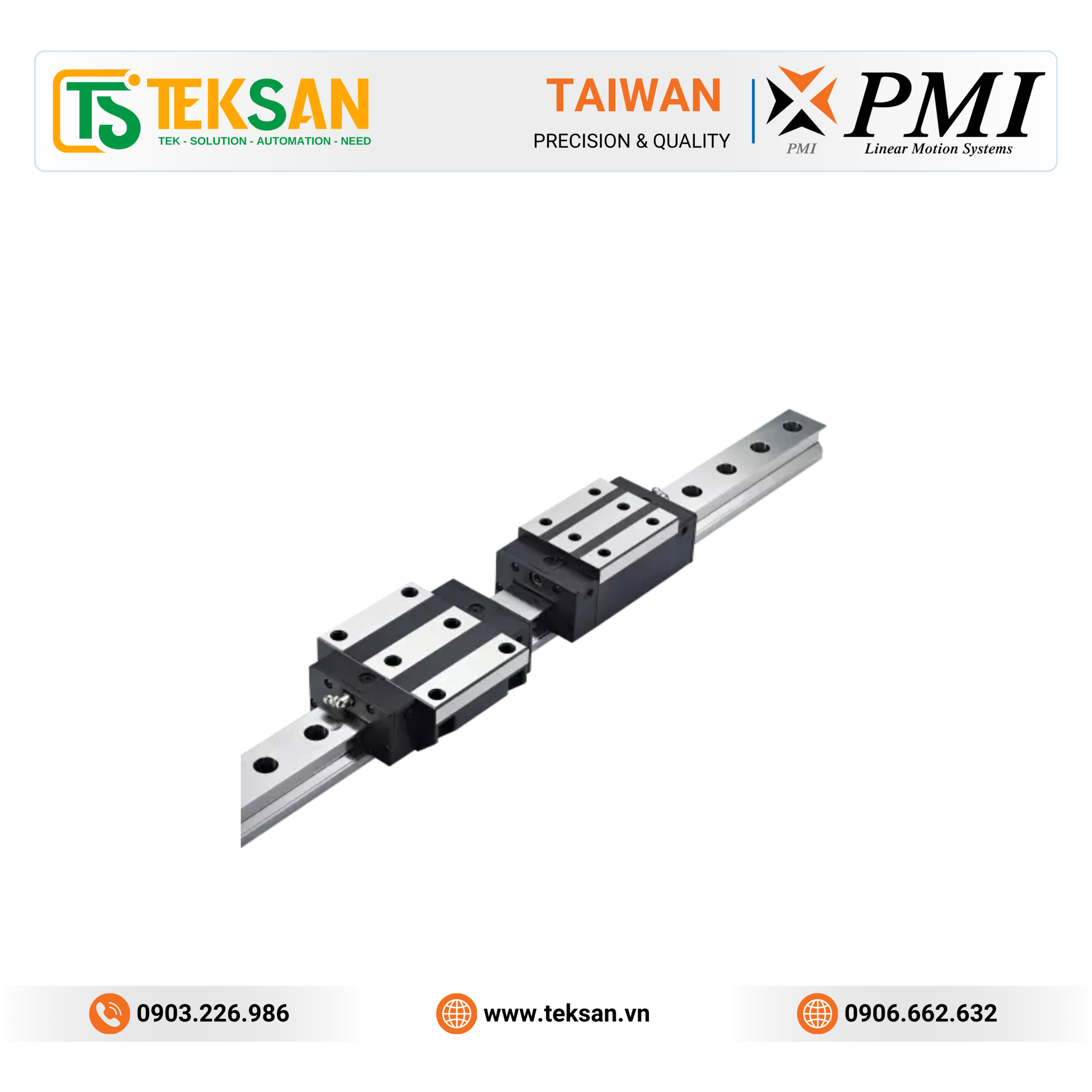

Thanh trượt dẫn hướng PMI SMR Series Roller Chain Type

PMI SMR Series Roller Chain Linear Guideway là dòng thanh trượt dẫn hướng con lăn xích (Roller Chain Type) được phát triển dành cho các ứng dụng yêu cầu tải trọng cực lớn, độ chính xác cao, độ cứng vượt trội và chuyển động cực kỳ êm ái. Dòng sản phẩm sử dụng con lăn tuần hoàn (Roller) thay cho bi, kết hợp với công nghệ Roller Chain độc quyền của PMI, giúp các con lăn luôn được sắp xếp đều, hạn chế va chạm trực tiếp, giảm ma sát và duy trì chuyển động ổn định trong suốt quá trình vận hành.

SMR Series là lựa chọn lý tưởng cho các trung tâm gia công CNC, máy công cụ chính xác, robot công nghiệp, thiết bị tự động hóa tải trọng lớn và các hệ thống yêu cầu độ chính xác cao trong điều kiện làm việc liên tục.

Đặc điểm nổi bật

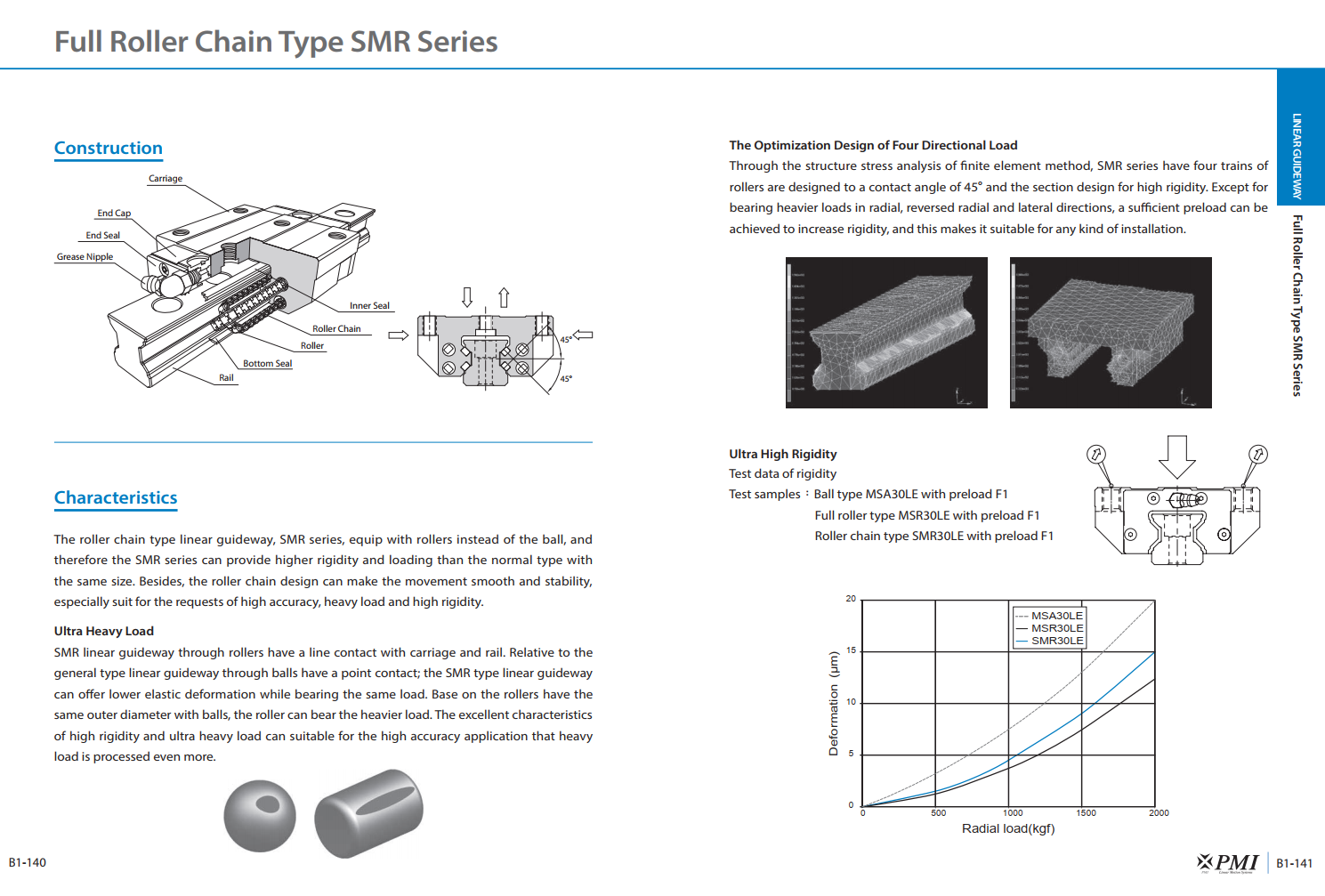

Công nghệ Roller Chain độc quyền

SMR Series sử dụng hệ thống con lăn tuần hoàn kết hợp Roller Chain, giúp:

• Các con lăn luôn được định vị chính xác.
• Giảm ma sát giữa các con lăn.
• Hạn chế rung động.
• Giảm tiếng ồn khi vận hành.
• Tăng độ ổn định ở tốc độ cao.

Đây là ưu điểm nổi bật so với các dòng thanh trượt con lăn truyền thống.

Ultra Heavy Load

Nhờ sử dụng con lăn thay thế bi tuần hoàn, SMR Series có khả năng chịu tải vượt trội, phù hợp với các hệ thống:

• Máy CNC cỡ lớn.
• Máy gia công khuôn.
• Máy phay giường.
• Thiết bị tự động hóa công nghiệp nặng.

Thiết kế tối ưu chịu tải theo bốn hướng

Thiết kế con lăn với góc tiếp xúc tối ưu giúp chịu tải đồng đều theo:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Giúp hệ thống hoạt động ổn định ở mọi hướng lắp đặt.

Ultra High Rigidity

Diện tích tiếp xúc giữa con lăn và ray lớn hơn so với bi tuần hoàn, giúp:

• Tăng độ cứng.
• Giảm độ võng.
• Nâng cao độ chính xác gia công.

Chuyển động êm ái

Nhờ công nghệ Roller Chain, các con lăn không va chạm trực tiếp với nhau, giúp:

• Chuyển động mượt mà.
• Giảm rung động.
• Giảm tiếng ồn.
• Tăng độ ổn định khi vận hành tốc độ cao.

Hiệu quả bôi trơn vượt trội

Thiết kế Roller Chain còn giúp dầu mỡ phân bố đều trên toàn bộ hệ thống con lăn, mang lại:

• Khả năng bôi trơn tốt hơn.
• Giảm mài mòn.
• Tăng tuổi thọ.
• Giảm chi phí bảo trì.

Ưu điểm của PMI SMR Series

• Khả năng chịu tải cực lớn.
• Độ cứng rất cao.
• Chuyển động cực kỳ êm ái.
• Độ ồn thấp.
• Công nghệ Roller Chain độc quyền.
• Hiệu quả bôi trơn vượt trội.
• Độ chính xác cao.
• Tuổi thọ dài.
• Giảm rung động.
• Phù hợp với các máy công cụ CNC và hệ thống tự động hóa tải nặng.

Các model sản phẩm SMR Series

PMI SMR Series được cung cấp với nhiều kiểu block nhằm đáp ứng các yêu cầu lắp đặt và tải trọng khác nhau.

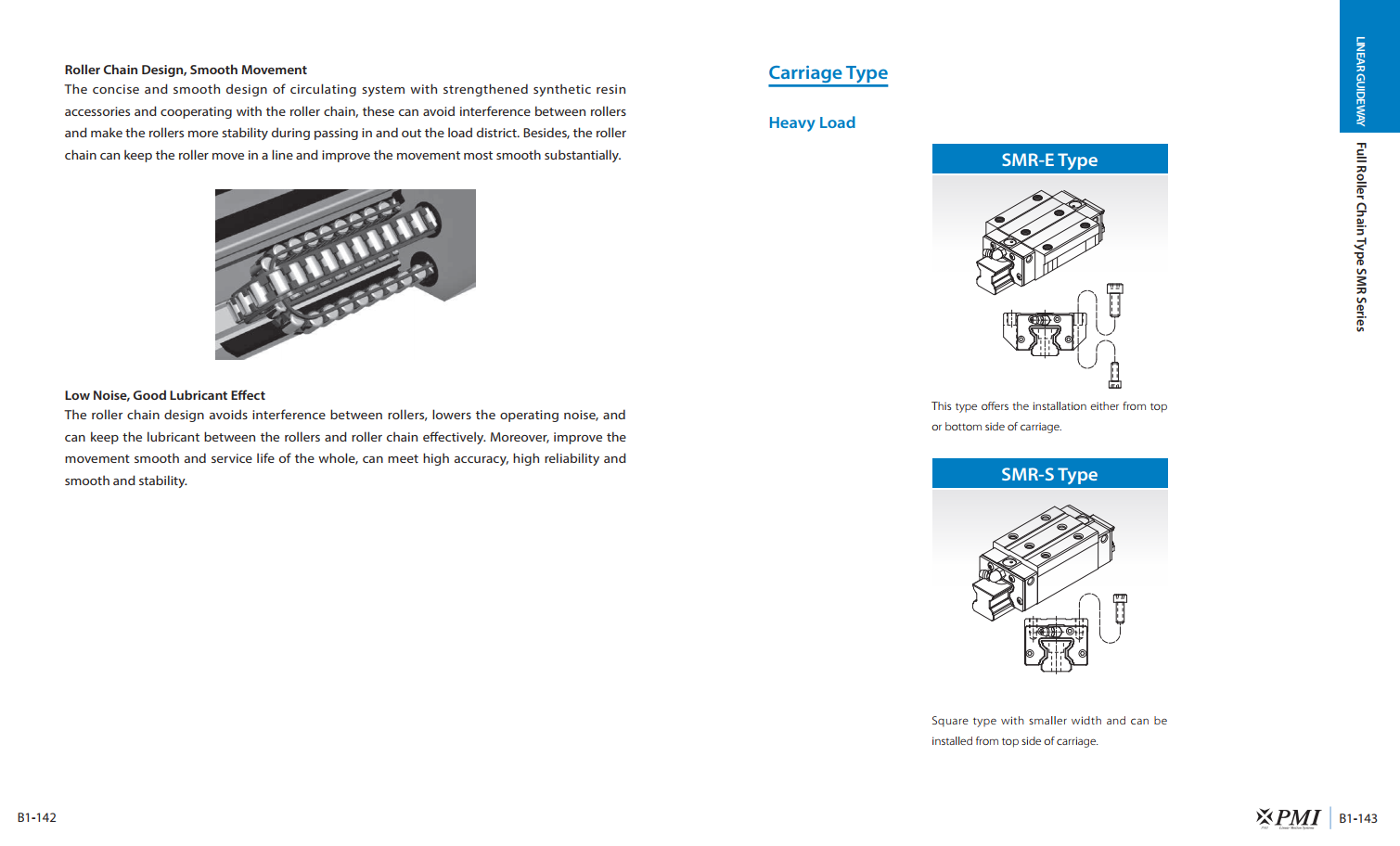

SMR-E Type

Block mặt bích (Flange Type), cho phép lắp bulông từ phía trên hoặc phía dưới, phù hợp với nhiều phương án thiết kế máy.

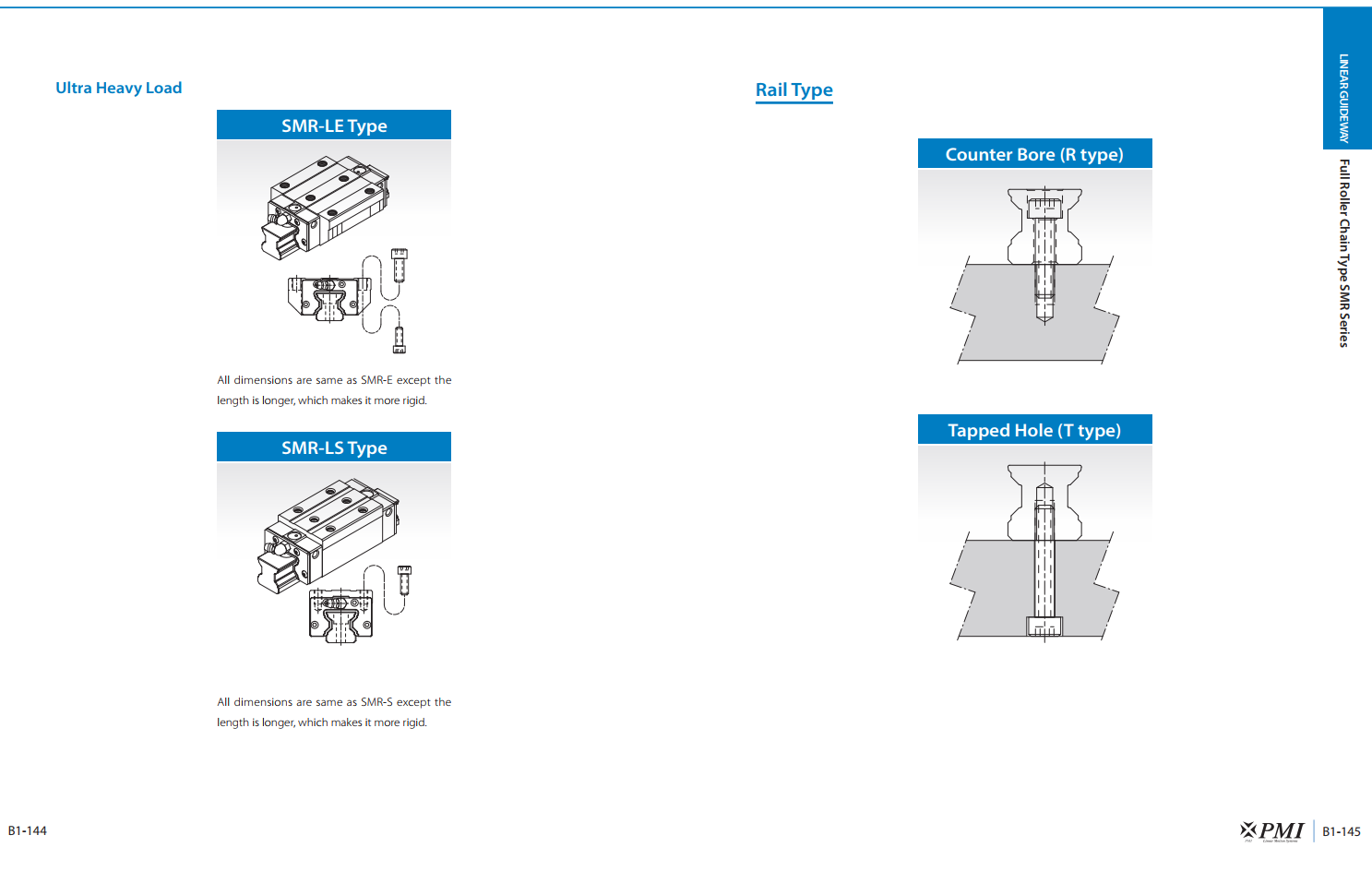

SMR-LE Type

Phiên bản block dài của SMR-E, có cùng kích thước mặt cắt nhưng chiều dài lớn hơn, giúp tăng độ cứng và khả năng chịu mô-men.

SMR-S Type

Block vuông (Square Type), có chiều rộng nhỏ gọn, lắp bulông từ phía trên, phù hợp với các hệ thống yêu cầu tiết kiệm không gian.

SMR-LS Type

Phiên bản block dài của SMR-S, tăng số lượng con lăn chịu tải, cải thiện khả năng chịu mô-men và nâng cao độ cứng tổng thể.

Các model sản phẩm

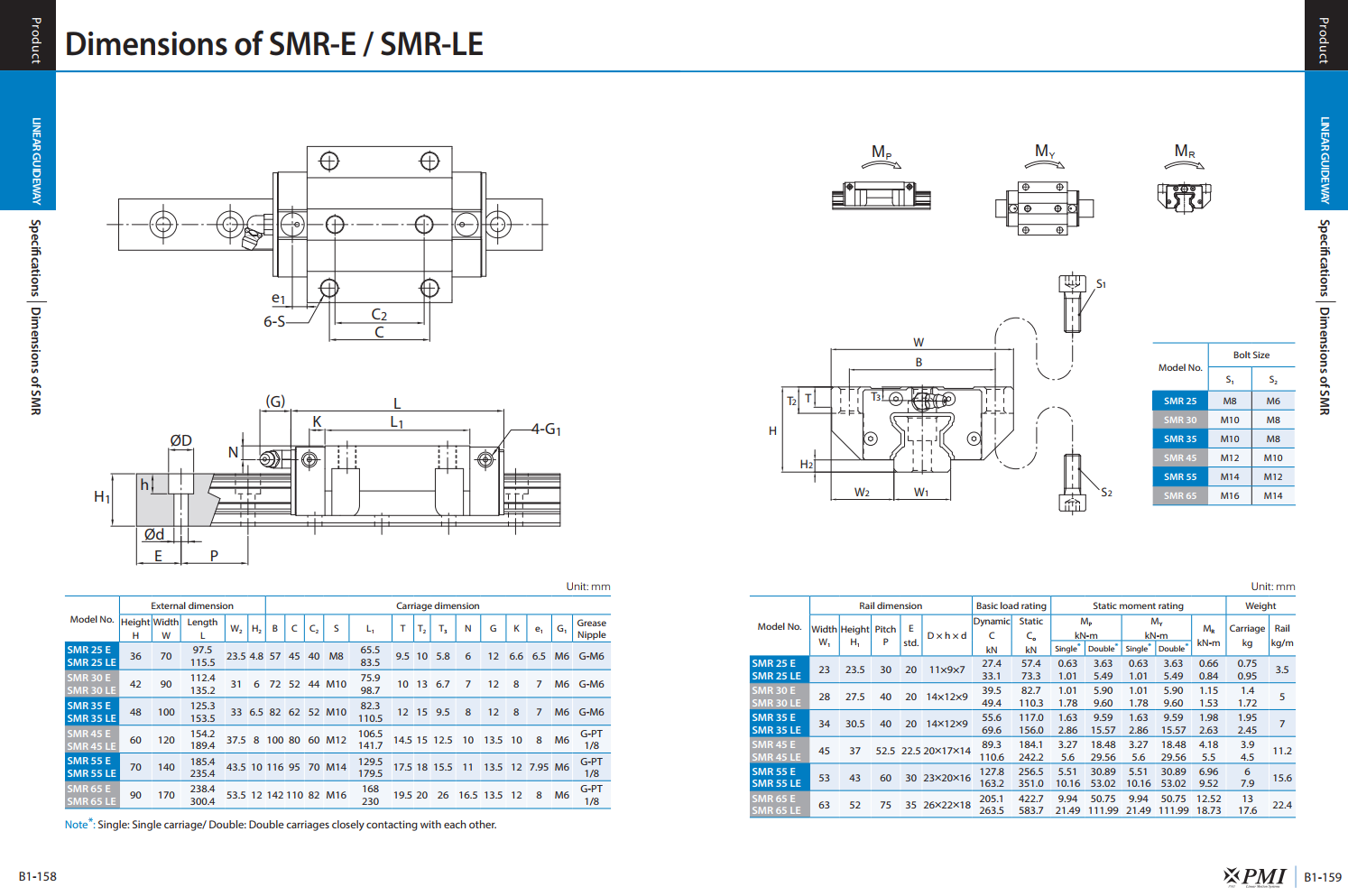

Thông Số SMR-E / SMR-LE

SMR 25 E
SMR 25 LE
SMR 30 E
SMR 30 LE
SMR 35 E
SMR 35 LE
SMR 45 E
SMR 45 LE
SMR 55 E
SMR 55 LE
SMR 65 E
SMR 65 LE

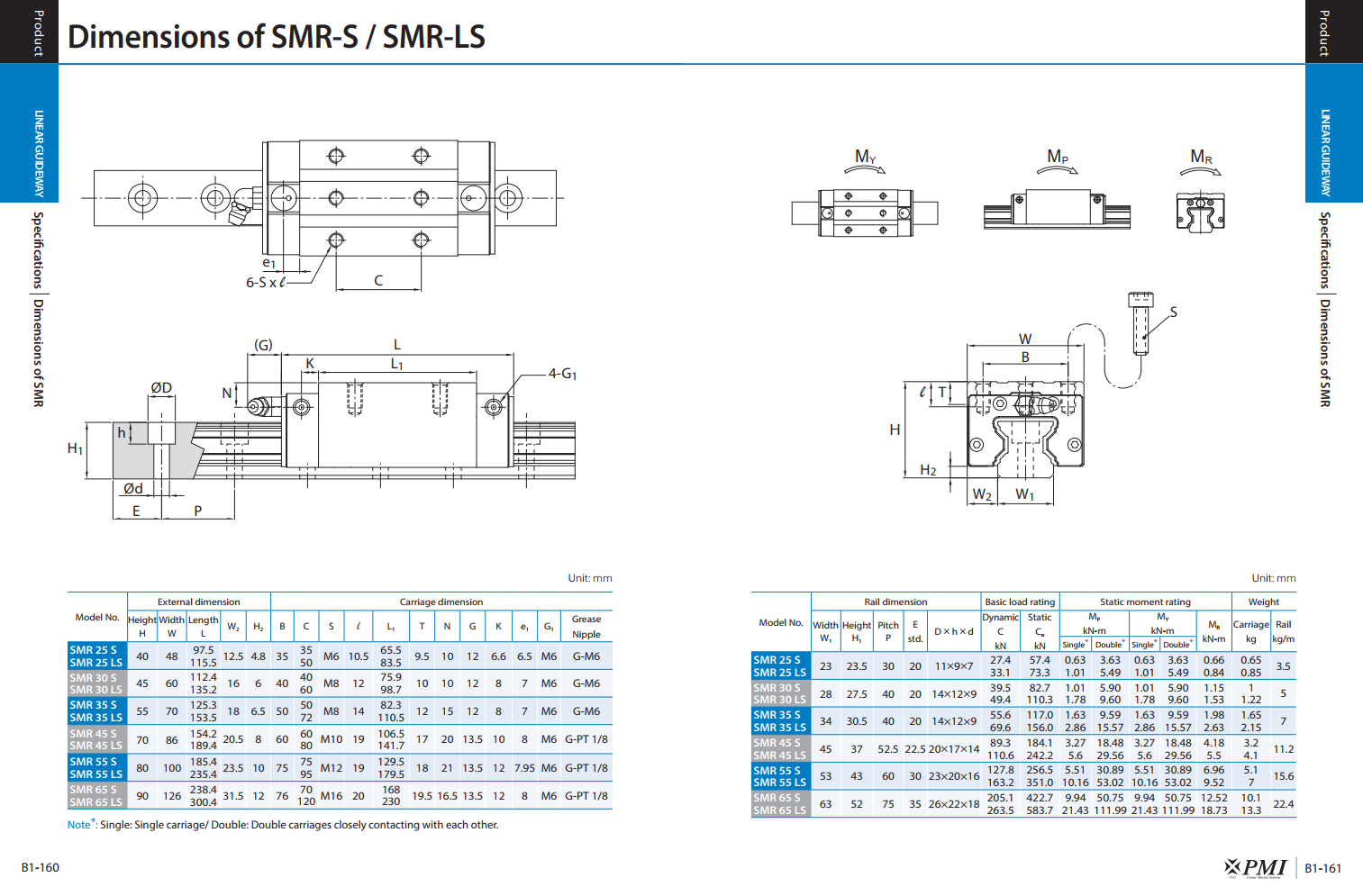

Thông Số SMR-S /  SMR-LS

SMR 25 S
SMR 25 LS
SMR 30 S
SMR 30 LS
SMR 35 S
SMR 35 LS
SMR 45 S
SMR 45 LS
SMR 55 S
SMR 55 LS
SMR 65 S
SMR 65 LS

Kích thước tiêu chuẩn

SMR Series được cung cấp với nhiều kích thước và cấu hình khác nhau:

• Flange Type (E)
• Long Flange Type (LE)
• Square Type (S)
• Long Square Type (LS)
• Ray Counter Bore (R Type)
• Ray Tapped Hole (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1

Ứng dụng

PMI SMR Series được sử dụng rộng rãi trong các hệ thống yêu cầu tải trọng lớn, độ cứng cao và chuyển động chính xác như:

• Trung tâm gia công CNC.
• Máy phay giường.
• Máy doa ngang.
• Máy tiện CNC.
• Máy mài chính xác.
• Máy gia công khuôn mẫu.
• Máy ép công nghiệp.
• Robot công nghiệp tải trọng lớn.
• Thiết bị tự động hóa hạng nặng.
• Máy cắt Laser công suất lớn.
• Máy Plasma CNC.
• Dây chuyền sản xuất tự động.
• Hệ thống AGV và AMR tải trọng lớn.
• Thiết bị năng lượng.
• Thiết bị luyện kim.
• Máy chế biến gỗ, đá và kim loại.
• Hệ thống vận chuyển công nghiệp.
