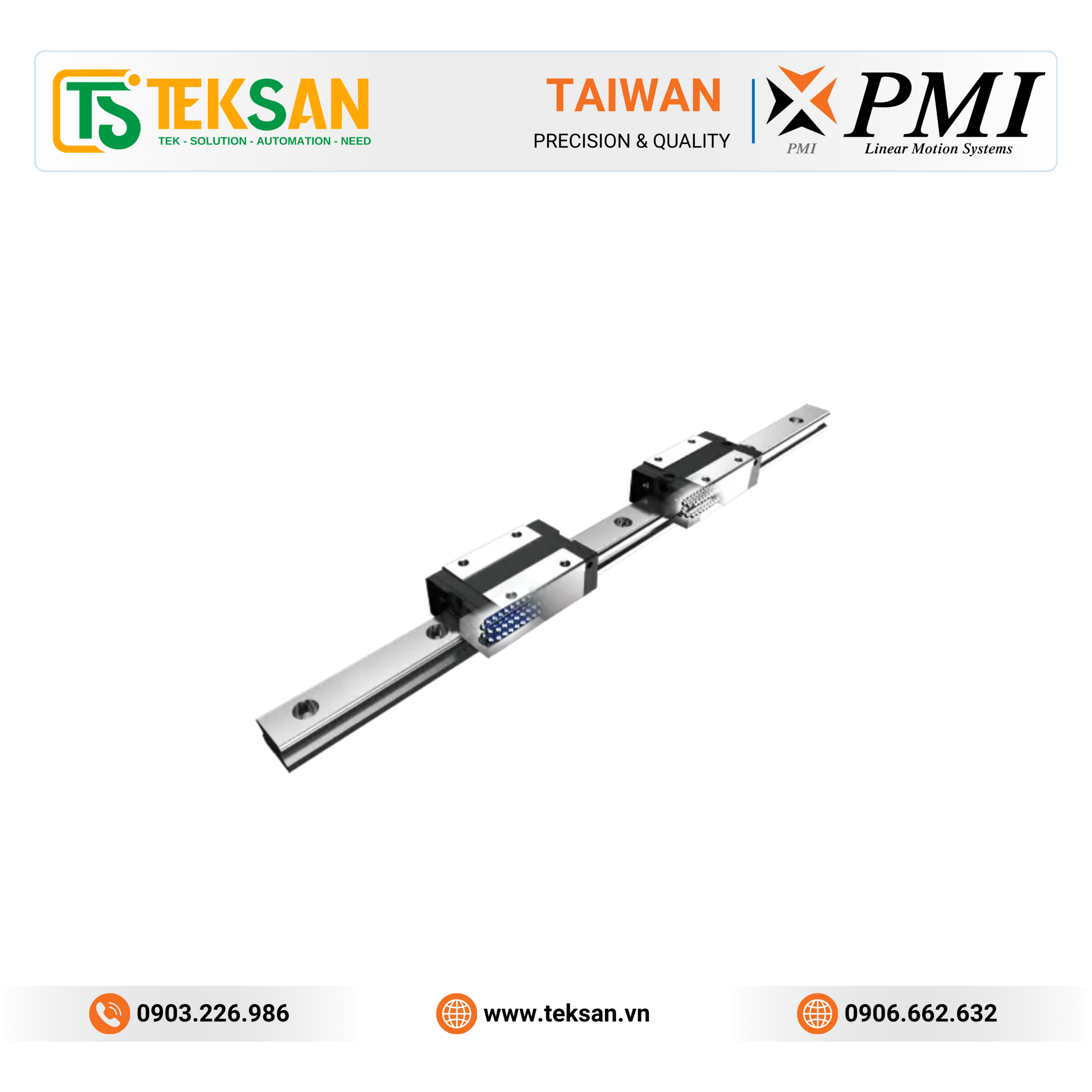

Thanh trượt dẫn hướng PMI SMA Series Heavy Load Type

PMI SMA Series Heavy Load Linear Guideway là dòng thanh trượt dẫn hướng tải trọng nặng (Heavy Load Type) được thiết kế để đáp ứng các ứng dụng yêu cầu độ chính xác cao, độ cứng lớn và khả năng chịu tải ổn định. Với hệ thống 4 hàng bi tuần hoàn và góc tiếp xúc 45°, SMA Series có khả năng chịu tải đồng đều theo bốn hướng, đồng thời duy trì ma sát thấp, chuyển động mượt mà và tuổi thọ dài.

Khác với dòng MSA, SMA-A có chiều dài ren lắp đặt trên block lớn hơn, giúp tăng khả năng liên kết và phù hợp với các kết cấu máy yêu cầu độ chắc chắn cao.

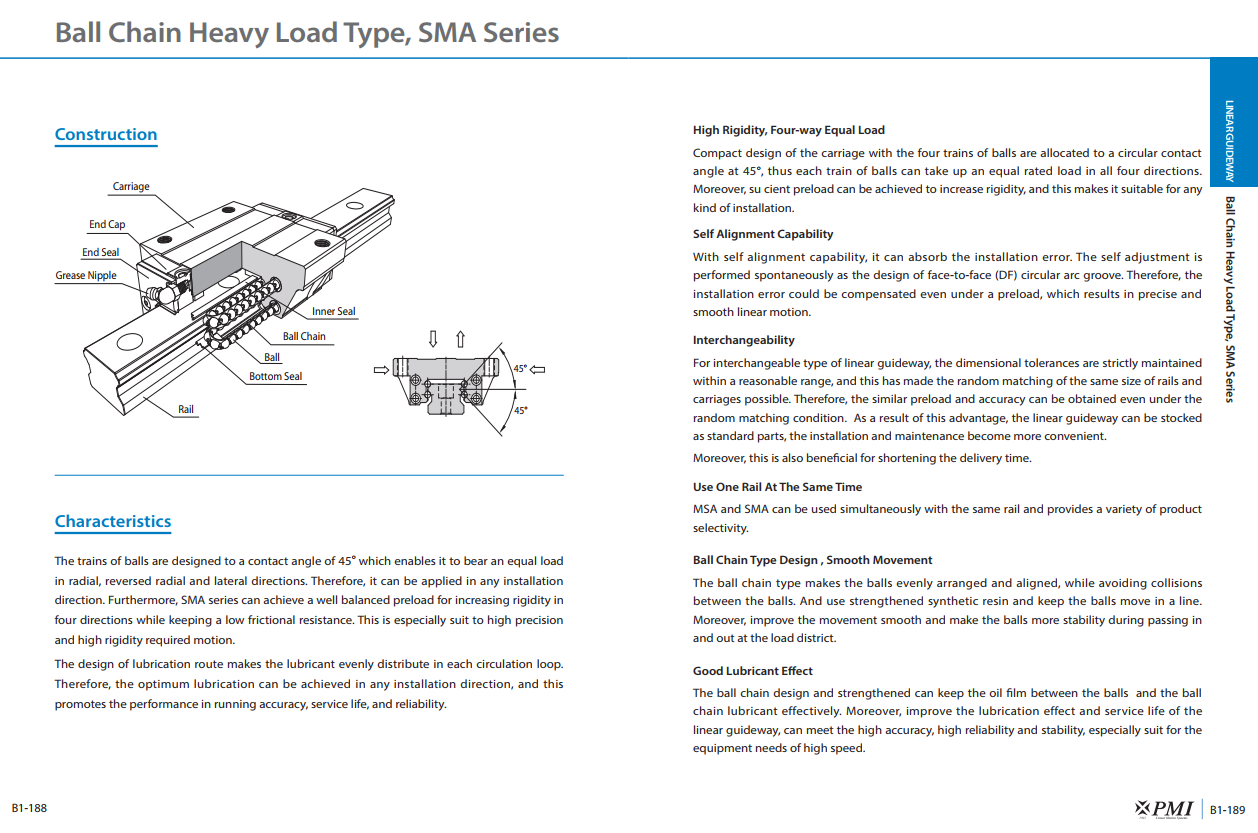

Đặc điểm nổi bật

Chịu tải đồng đều theo 4 hướng

Thiết kế 4 hàng bi tuần hoàn với góc tiếp xúc 45° cho phép SMA Series chịu tải bằng nhau theo:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Nhờ đó, thanh trượt có thể lắp đặt theo nhiều phương án khác nhau mà vẫn đảm bảo độ chính xác và khả năng chịu tải.

Độ cứng cao

SMA Series sử dụng preload cân bằng giúp tăng độ cứng theo cả bốn phương, giảm biến dạng khi chịu tải lớn và nâng cao độ ổn định của toàn bộ hệ thống.

Khả năng tự căn chỉnh (Self Alignment)

Thiết kế rãnh bi Circular Arc giúp block tự động bù các sai số nhỏ trong quá trình lắp đặt, giảm ứng suất lên ray dẫn hướng và tăng tuổi thọ làm việc.

Chuyển động mượt mà, độ ồn thấp

Hệ thống tuần hoàn bi được tối ưu giúp giảm ma sát, giảm rung động và giảm tiếng ồn, mang lại chuyển động ổn định ngay cả ở tốc độ cao.

Hệ thống bôi trơn tối ưu

PMI áp dụng thiết kế đường dẫn dầu mỡ độc quyền giúp chất bôi trơn phân bố đều trong từng vòng tuần hoàn bi, nâng cao:

• Độ chính xác vận hành.
• Tuổi thọ sử dụng.
• Độ tin cậy của hệ thống.

Khả năng thay thế lẫn nhau (Interchangeability)

Các ray và block được sản xuất theo tiêu chuẩn dung sai nghiêm ngặt, cho phép thay thế giữa các sản phẩm cùng kích thước mà vẫn đảm bảo preload và độ chính xác.

Ưu điểm của PMI SMA Series

• Thiết kế nhỏ gọn nhưng chịu tải lớn.
• Chịu tải đồng đều theo bốn hướng.
• Độ cứng cao.
• Khả năng tự căn chỉnh.
• Chuyển động mượt mà.
• Độ ồn thấp.
• Ma sát nhỏ.
• Hệ thống bôi trơn hiệu quả.
• Tuổi thọ dài.
• Dễ dàng bảo trì và thay thế.

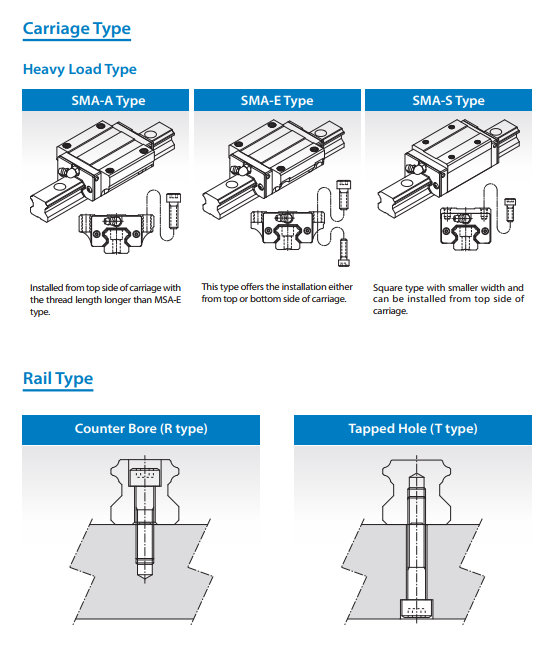

Các model sản phẩm SMA Series

PMI SMA Series được cung cấp với nhiều kiểu block nhằm đáp ứng đa dạng nhu cầu thiết kế máy.

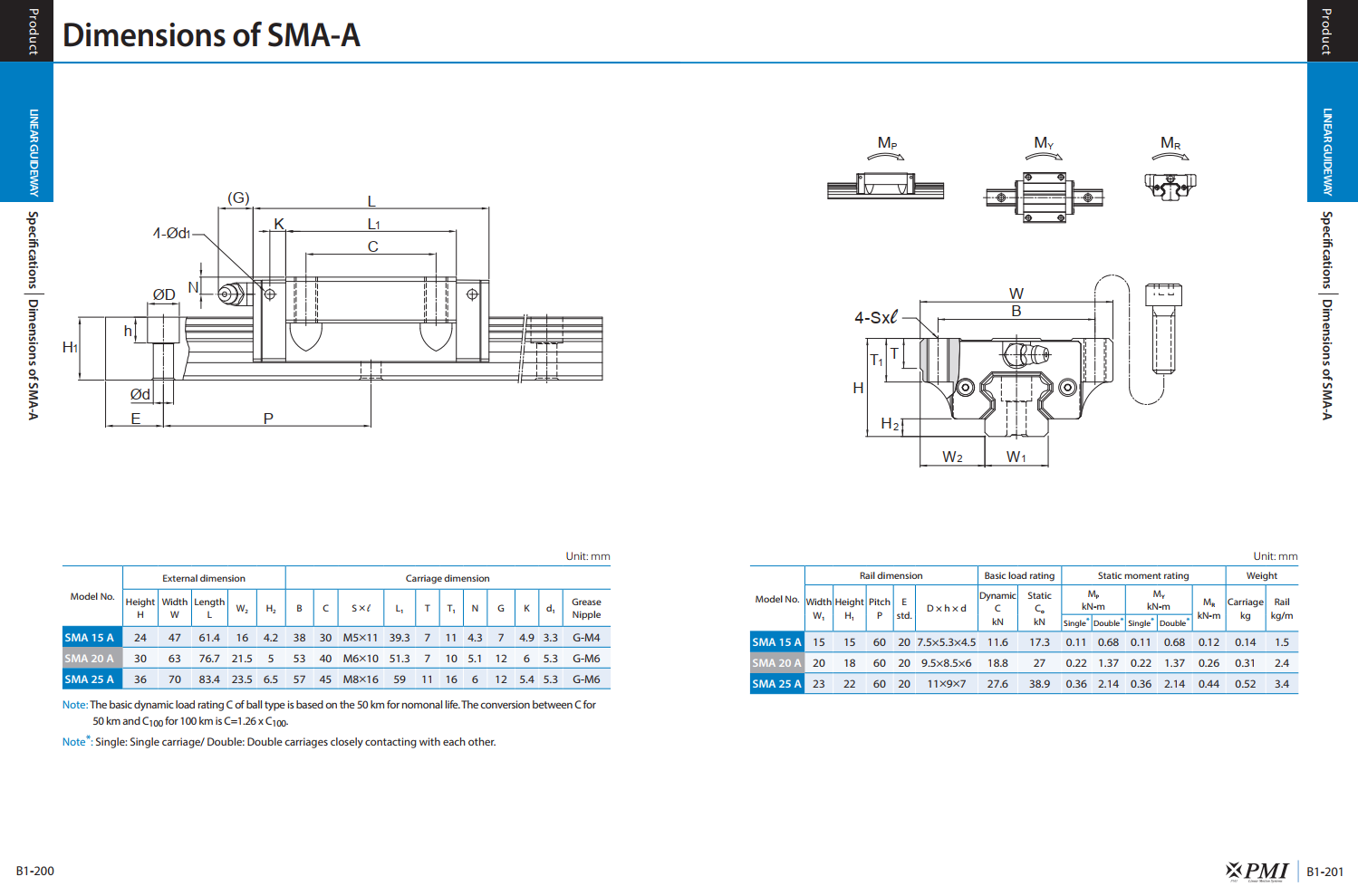

SMA-A Type

Block mặt bích (Flange Type), lắp bulông từ phía trên. So với dòng MSA-E, SMA-A có chiều dài ren lớn hơn, tăng khả năng liên kết và độ chắc chắn.

Model:

• SMA15A
• SMA20A
• SMA25A

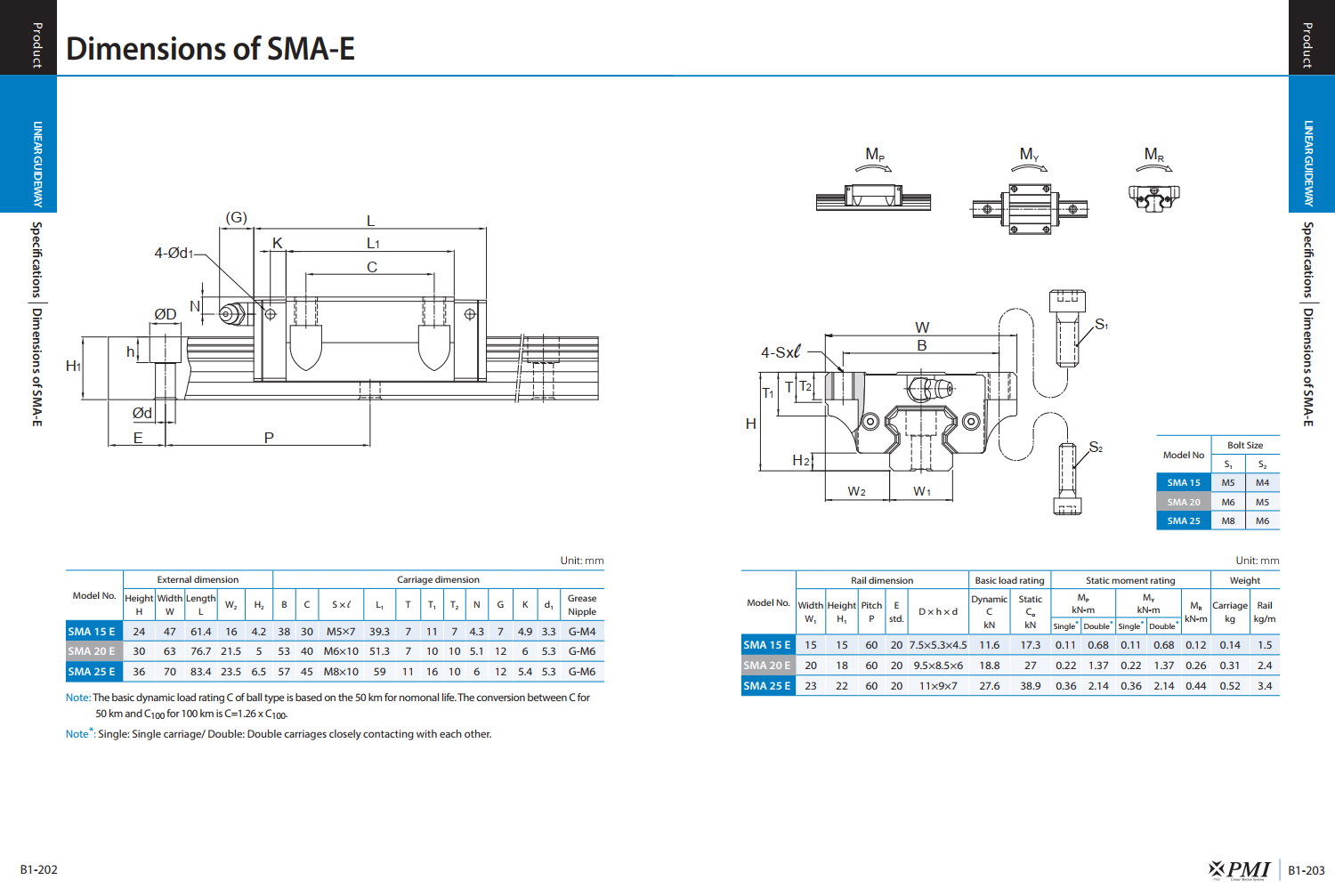

SMA-E Type

Block mặt bích, cho phép lắp bulông từ phía trên hoặc phía dưới.

Model:

• SMA15E
• SMA20E
• SMA25E

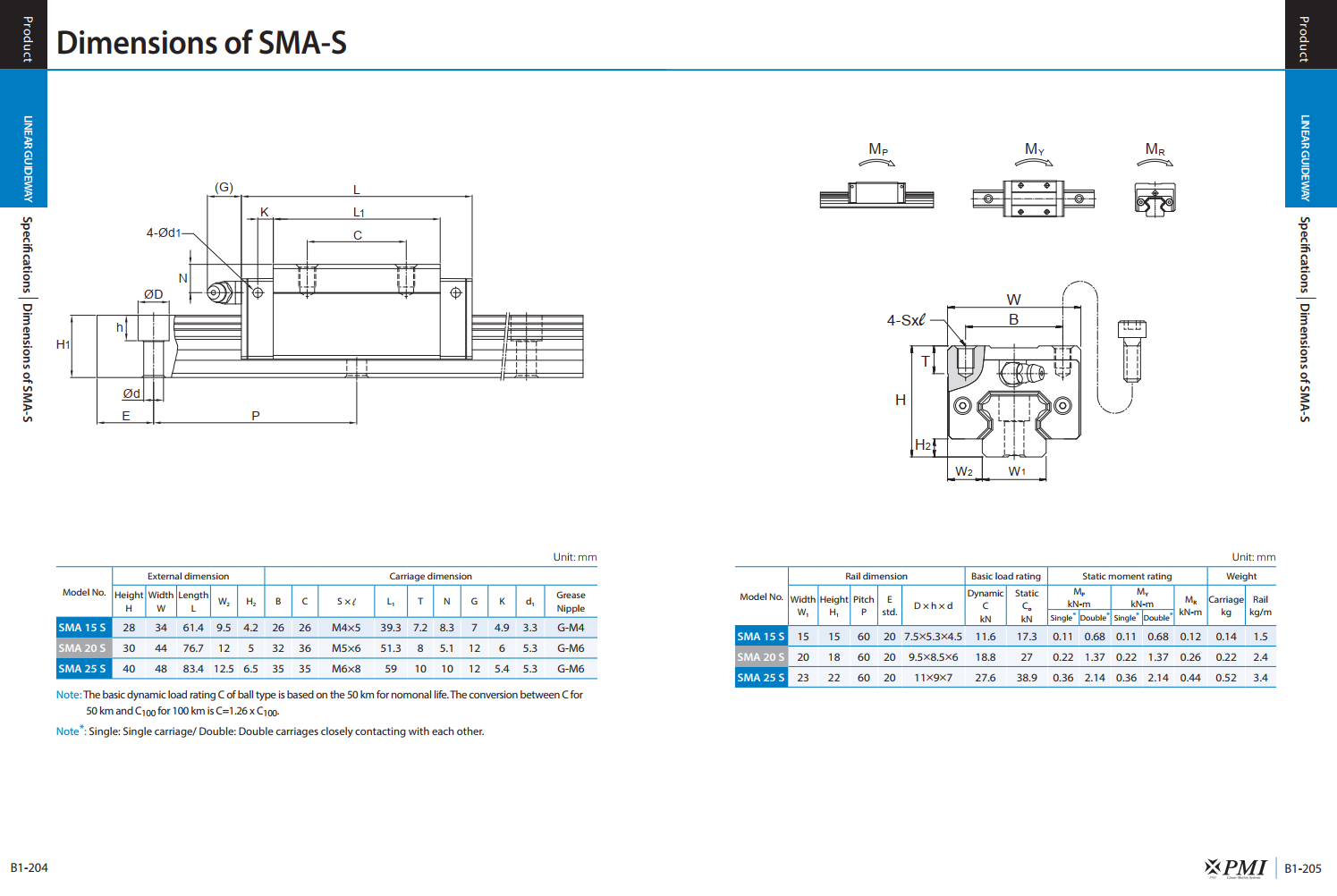

SMA-S Type

Block vuông (Square Type), chiều rộng nhỏ gọn, lắp bulông từ phía trên.

Model:

• SMA15S
• SMA20S
• SMA25S

Kích thước tiêu chuẩn

SMA Series được sản xuất với các kích thước:

15 · 20 · 25

Mỗi kích thước có thể lựa chọn:

• Block mặt bích (A)
• Block mặt bích đa hướng (E)
• Block vuông (S)
• Ray lỗ chìm (R Type)
• Ray lỗ ren (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1
• Các tùy chọn phớt chắn bụi và hệ thống bôi trơn theo yêu cầu.

Ứng dụng

PMI SMA Series được ứng dụng rộng rãi trong các hệ thống yêu cầu tải trọng lớn và độ chính xác cao như:

• Máy CNC.
• Trung tâm gia công CNC.
• Máy phay.
• Máy tiện CNC.
• Máy mài.
• Máy cắt Laser.
• Robot công nghiệp.
• Thiết bị tự động hóa.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Thiết bị bán dẫn.
• Máy đo tọa độ (CMM).
• Thiết bị quang học.
• Hệ thống AGV và AMR.
• Thiết bị điện tử chính xác.
