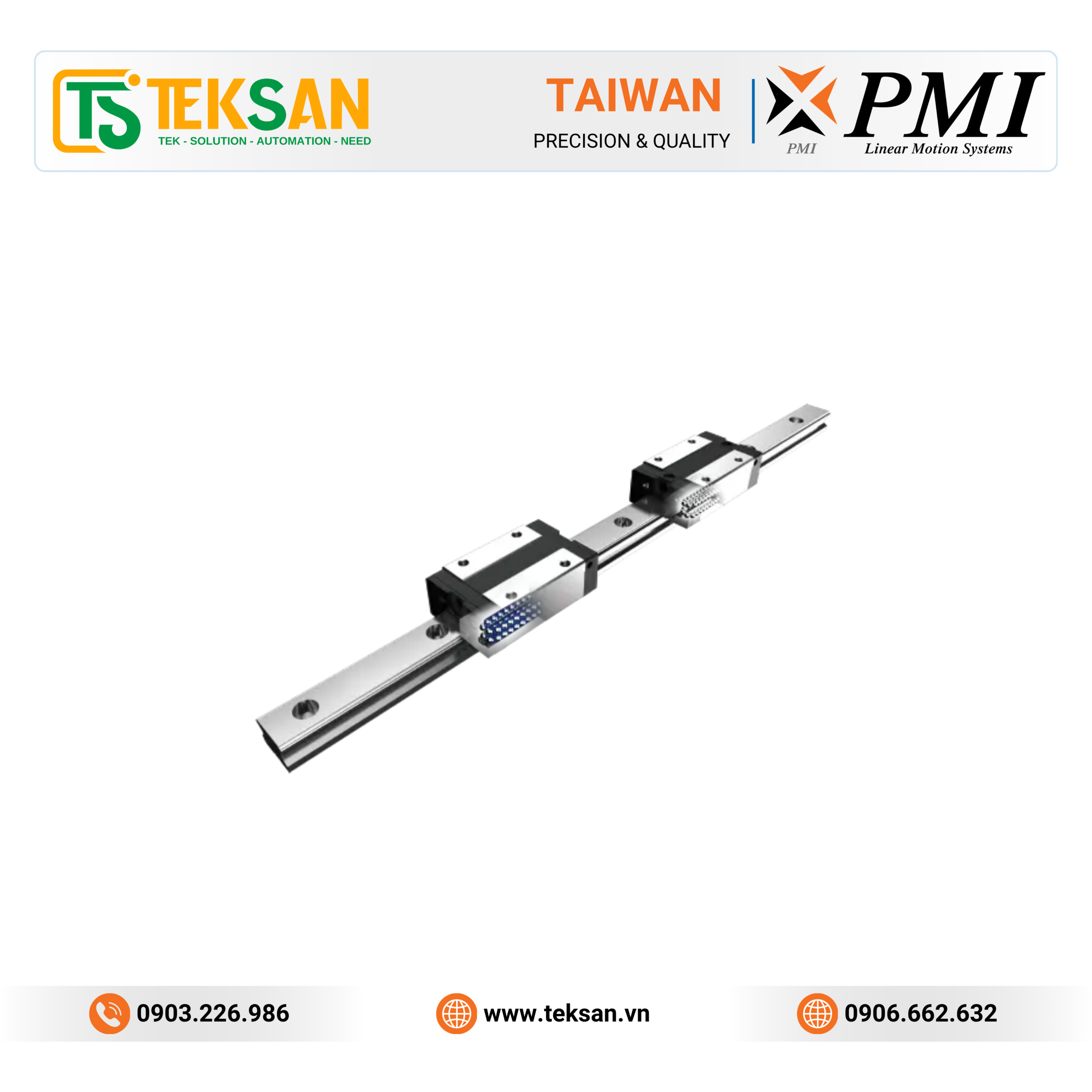

Thanh trượt dẫn hướng PMI SMB Series Ball Chain Compact Type

PMI SMB Series Ball Chain Compact Linear Guideway là dòng thanh trượt dẫn hướng bi xích nhỏ gọn (Ball Chain Compact Type) được phát triển dành cho các ứng dụng yêu cầu độ chính xác cao, tốc độ lớn, chuyển động êm ái và không gian lắp đặt hạn chế. SMB Series kết hợp công nghệ Ball Chain độc quyền của PMI với thiết kế Compact Type, mang lại khả năng vận hành ổn định, giảm tiếng ồn và tăng tuổi thọ hệ thống.

Một ưu điểm nổi bật của SMB Series là SMB và MSB sử dụng chung một loại ray dẫn hướng, giúp khách hàng dễ dàng thay thế hoặc nâng cấp block mà không cần thay đổi ray, tiết kiệm chi phí và thời gian bảo trì.

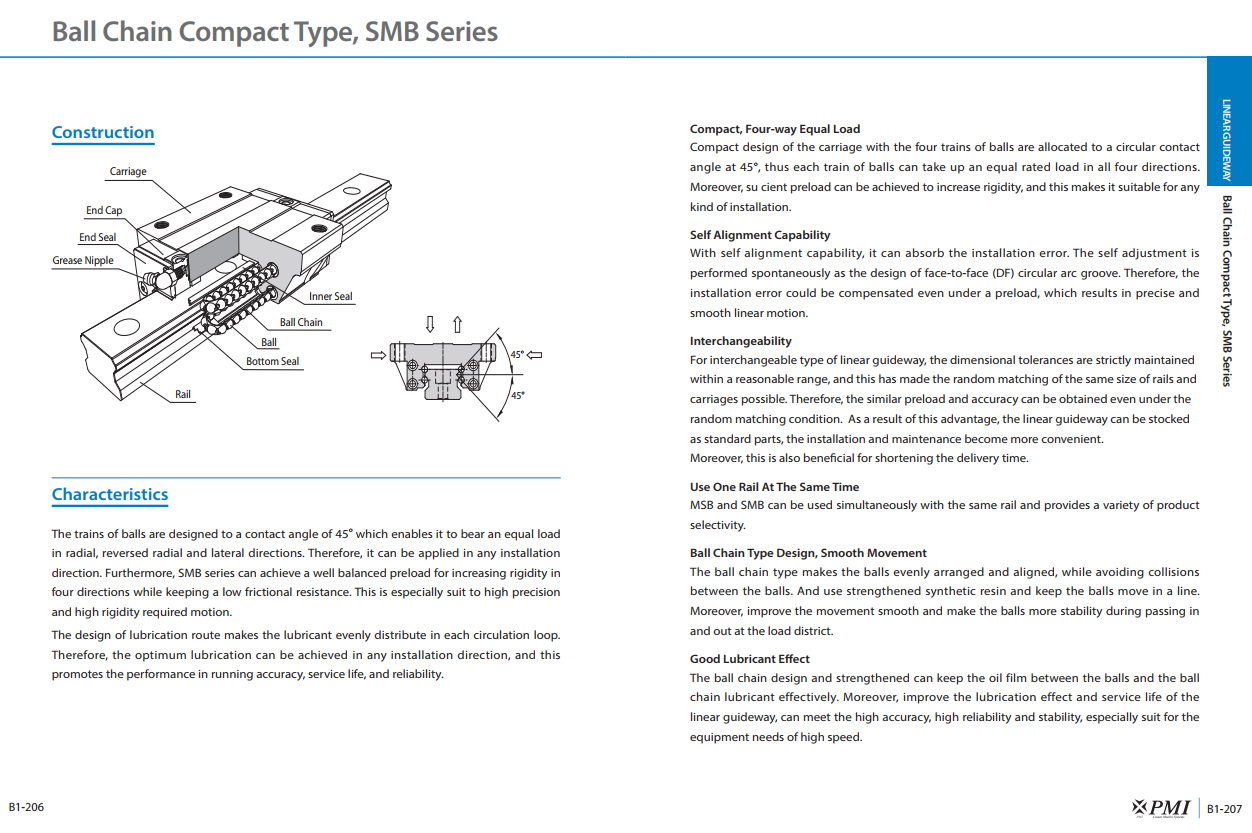

Đặc điểm nổi bật

Công nghệ Ball Chain độc quyền

SMB Series sử dụng Ball Chain để giữ khoảng cách giữa các viên bi trong hệ thống tuần hoàn, giúp:

• Giảm ma sát giữa các viên bi.
• Hạn chế va chạm.
• Giảm rung động.
• Chuyển động ổn định ở tốc độ cao.
• Giảm tiếng ồn đáng kể.

Thiết kế nhỏ gọn (Compact Type)

Block được thiết kế với kích thước nhỏ gọn, phù hợp với các thiết bị có không gian lắp đặt hạn chế nhưng vẫn đảm bảo khả năng chịu tải và độ cứng cao.

Chịu tải đồng đều theo 4 hướng

Thiết kế 4 hàng bi tuần hoàn với góc tiếp xúc 45° giúp SMB Series chịu tải đồng đều theo:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Cho phép lắp đặt linh hoạt theo nhiều phương án khác nhau.

Khả năng tự căn chỉnh (Self Alignment)

Thiết kế rãnh bi Circular Arc giúp block tự động bù các sai số nhỏ trong quá trình lắp đặt, giảm ứng suất lên ray và nâng cao độ ổn định.

Độ chính xác cao và vận hành ổn định

Nhờ preload cân bằng và công nghệ Ball Chain, SMB Series đáp ứng tốt các yêu cầu về:

• Gia công tốc độ cao.
• Độ chính xác cao.
• Độ cứng lớn.
• Độ ổn định lâu dài.

Hiệu quả bôi trơn vượt trội

Đường dẫn dầu mỡ được thiết kế tối ưu giúp chất bôi trơn phân bố đều trong từng vòng tuần hoàn bi, giảm mài mòn và kéo dài tuổi thọ sản phẩm.

Sử dụng chung ray với MSB Series

SMB Series được thiết kế tương thích hoàn toàn với ray của MSB Series, giúp:

• Thay thế nhanh chóng.
• Nâng cấp dễ dàng.
• Giảm chi phí tồn kho.
• Tăng tính linh hoạt trong thiết kế máy.

Ưu điểm của PMI SMB Series

• Thiết kế nhỏ gọn.
• Công nghệ Ball Chain độc quyền.
• Chuyển động cực kỳ êm ái.
• Độ ồn thấp.
• Ma sát nhỏ.
• Chịu tải đồng đều theo bốn hướng.
• Khả năng tự căn chỉnh.
• Độ chính xác cao.
• Hoạt động ổn định ở tốc độ cao.
• Hiệu quả bôi trơn vượt trội.
• Tương thích ray MSB Series.

Các model sản phẩm SMB Series

PMI SMB Series được cung cấp với hai kiểu block chính.

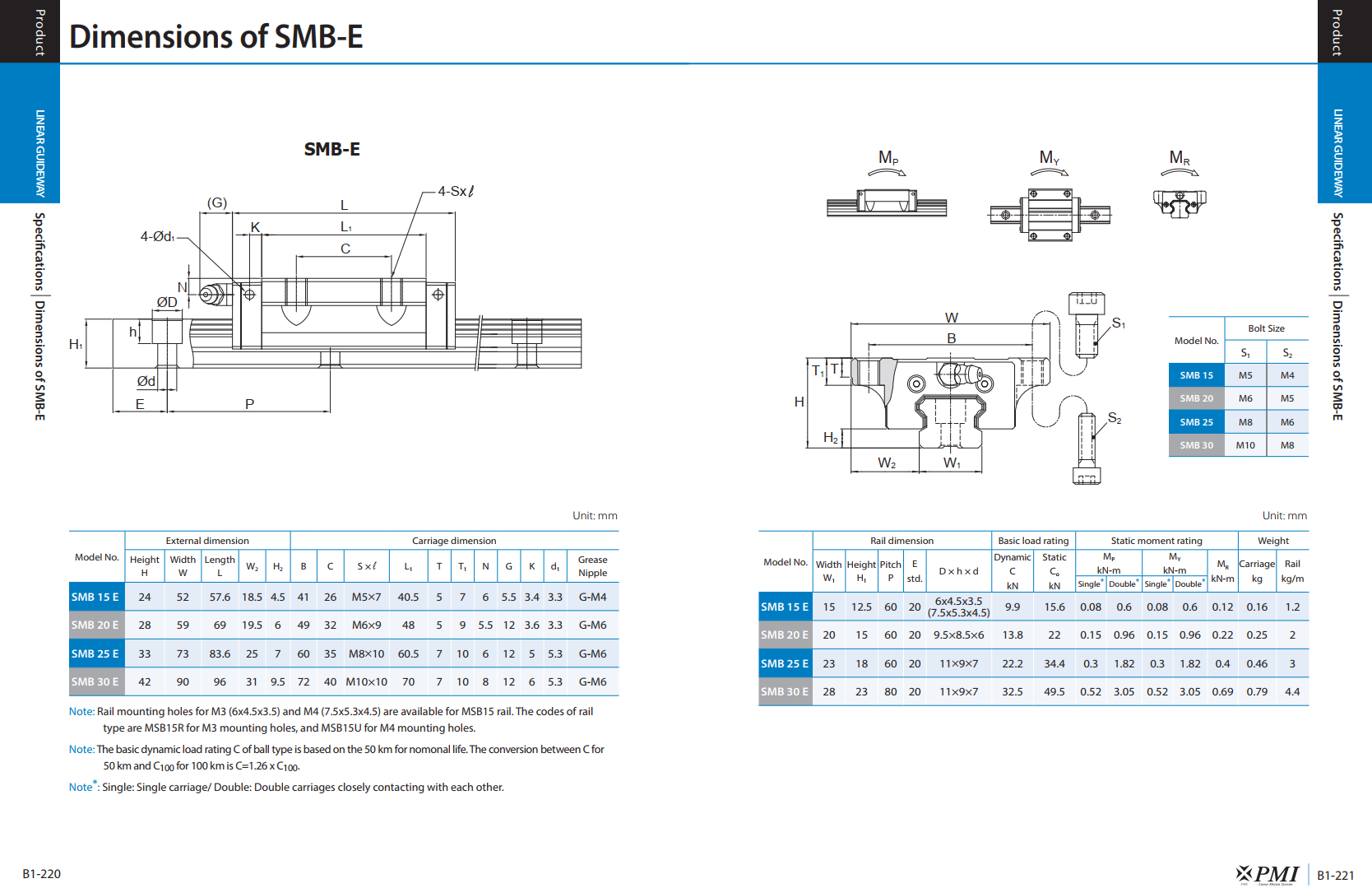

SMB-E Type

Block mặt bích (Flange Type), có cùng kích thước với dòng SMB-TE nhưng chiều dài lớn hơn, giúp tăng độ cứng và khả năng chịu tải.

Model:

• SMB15E
• SMB20E
• SMB25E
• SMB30E

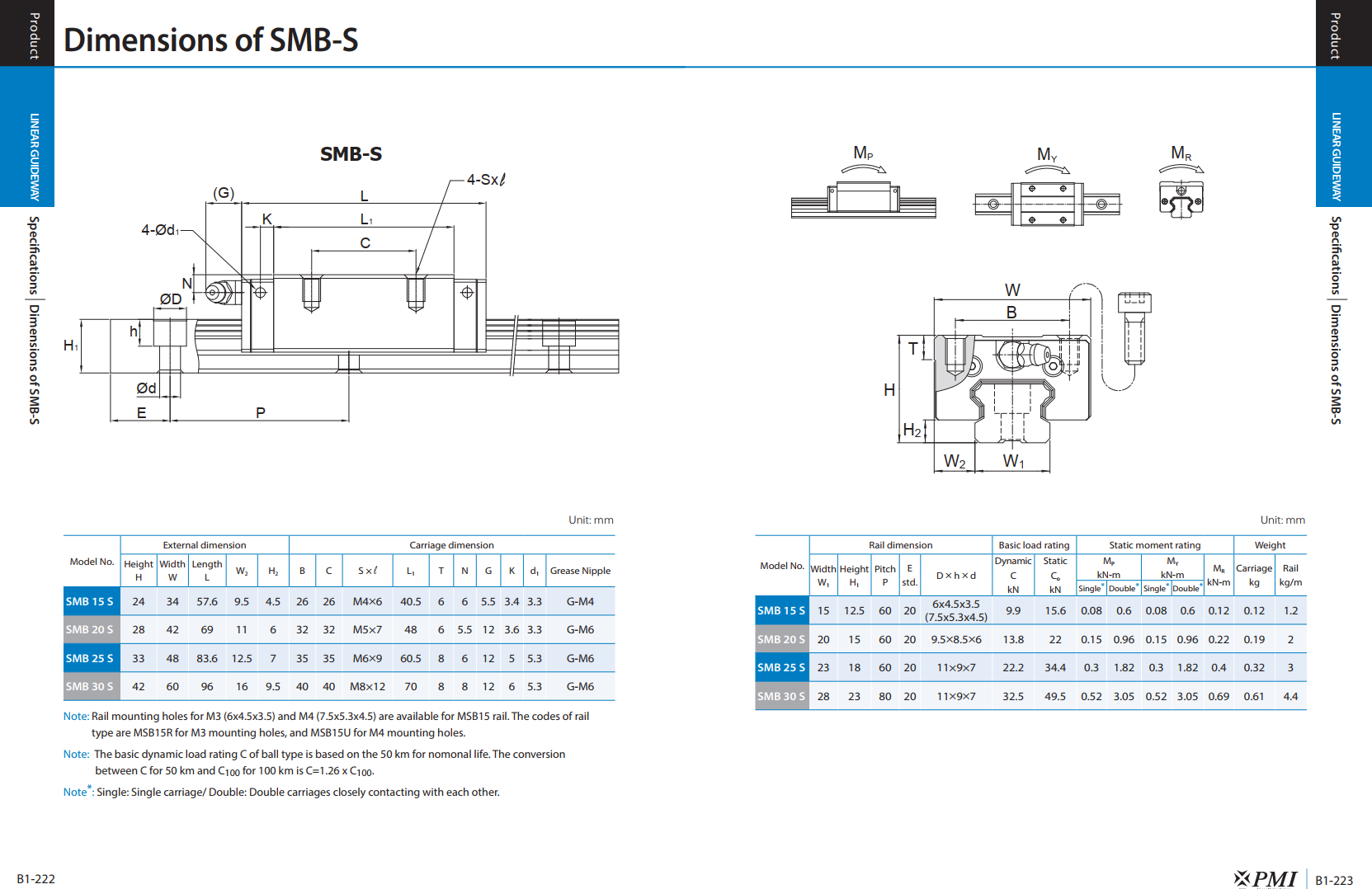

SMB-S Type

Block vuông (Square Type), có cùng kích thước với dòng SMB-TS nhưng chiều dài lớn hơn, giúp tăng độ cứng và khả năng chịu mô-men.

Model:

• SMB15S
• SMB20S
• SMB25S
• SMB30S

Tổng hợp toàn bộ model SMB Series

• SMB15E
• SMB20E
• SMB25E
• SMB30E
• SMB15S
• SMB20S
• SMB25S
• SMB30S

Tổng số model: 08 mã sản phẩm.

Kích thước tiêu chuẩn

SMB Series được sản xuất với các kích thước:

15 · 20 · 25 · 30

Mỗi kích thước có thể lựa chọn:

• Block mặt bích (E)
• Block vuông (S)
• Sử dụng chung ray với MSB Series
• Ray lỗ chìm (R Type)
• Ray lỗ ren (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1
• Các tùy chọn phớt chắn bụi và hệ thống bôi trơn theo yêu cầu.

Ứng dụng

PMI SMB Series phù hợp với các hệ thống yêu cầu chuyển động tốc độ cao, độ chính xác lớn và không gian lắp đặt nhỏ như:

• Trung tâm gia công CNC tốc độ cao.
• Máy khắc Laser.
• Máy cắt Laser.
• Máy SMT.
• Robot công nghiệp.
• Robot SCARA.
• Thiết bị bán dẫn.
• Máy đo tọa độ (CMM).
• Thiết bị quang học.
• Máy in công nghiệp.
• Máy đóng gói tốc độ cao.
• Dây chuyền lắp ráp tự động.
• Thiết bị điện tử chính xác.
• Máy kiểm tra và đo lường.
• Hệ thống AGV và AMR.
