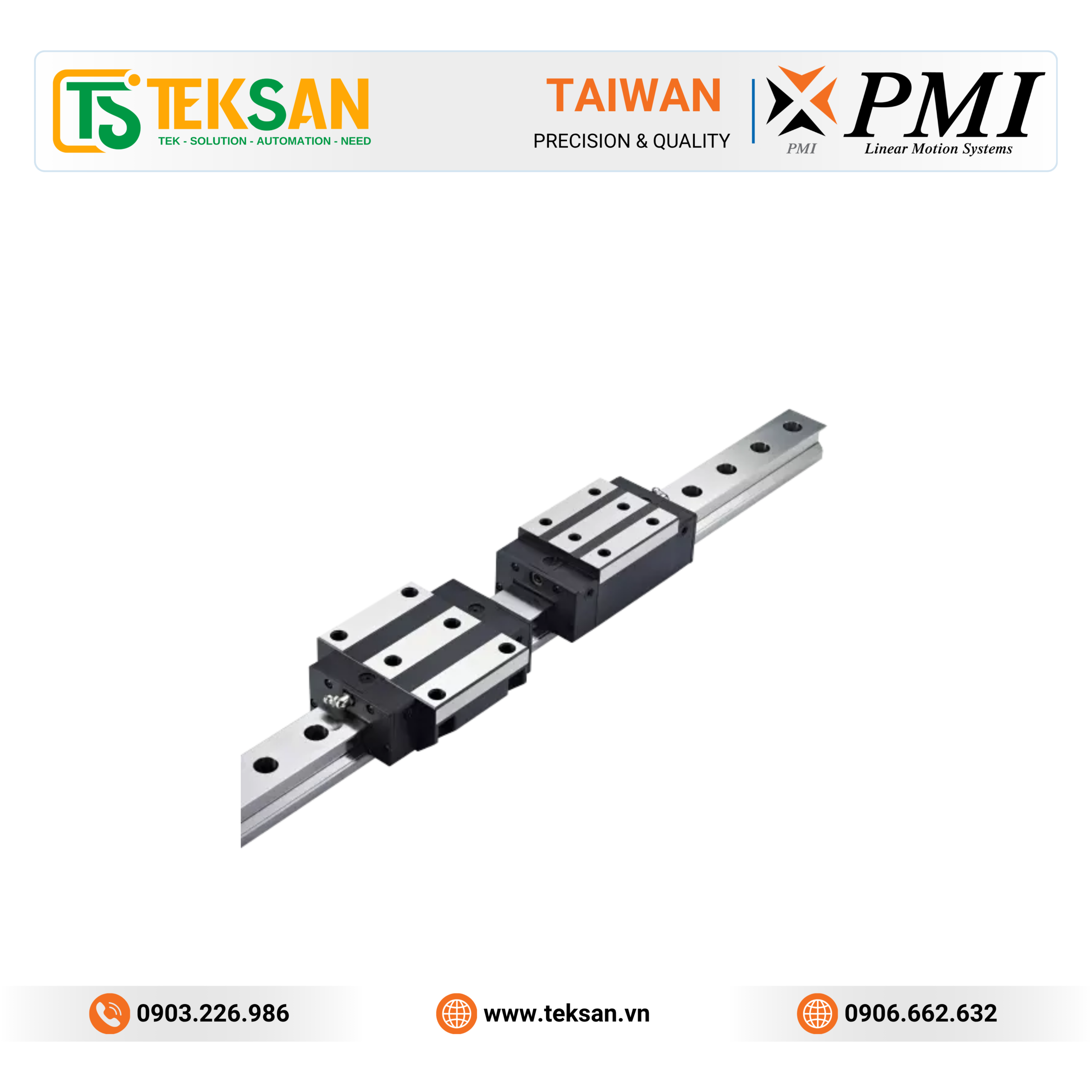

Thanh trượt dẫn hướng PMI MSR Series Full Roller Type

PMI MSR Series Full Roller Linear Guideway là dòng thanh trượt dẫn hướng con lăn (Full Roller Type) được thiết kế dành cho các ứng dụng yêu cầu tải trọng cực lớn, độ cứng rất cao và độ chính xác vượt trội. Thay vì sử dụng bi tuần hoàn như các dòng thanh trượt truyền thống, MSR Series sử dụng con lăn tuần hoàn (Roller) giúp tăng diện tích tiếp xúc giữa block và ray, từ đó nâng cao đáng kể khả năng chịu tải, giảm biến dạng đàn hồi và cải thiện độ cứng của toàn hệ thống.

MSR Series là lựa chọn lý tưởng cho các trung tâm gia công CNC, máy công cụ cỡ lớn, thiết bị tự động hóa tải nặng, robot công nghiệp và các hệ thống chuyển động tuyến tính yêu cầu độ chính xác cao trong điều kiện làm việc khắc nghiệt.

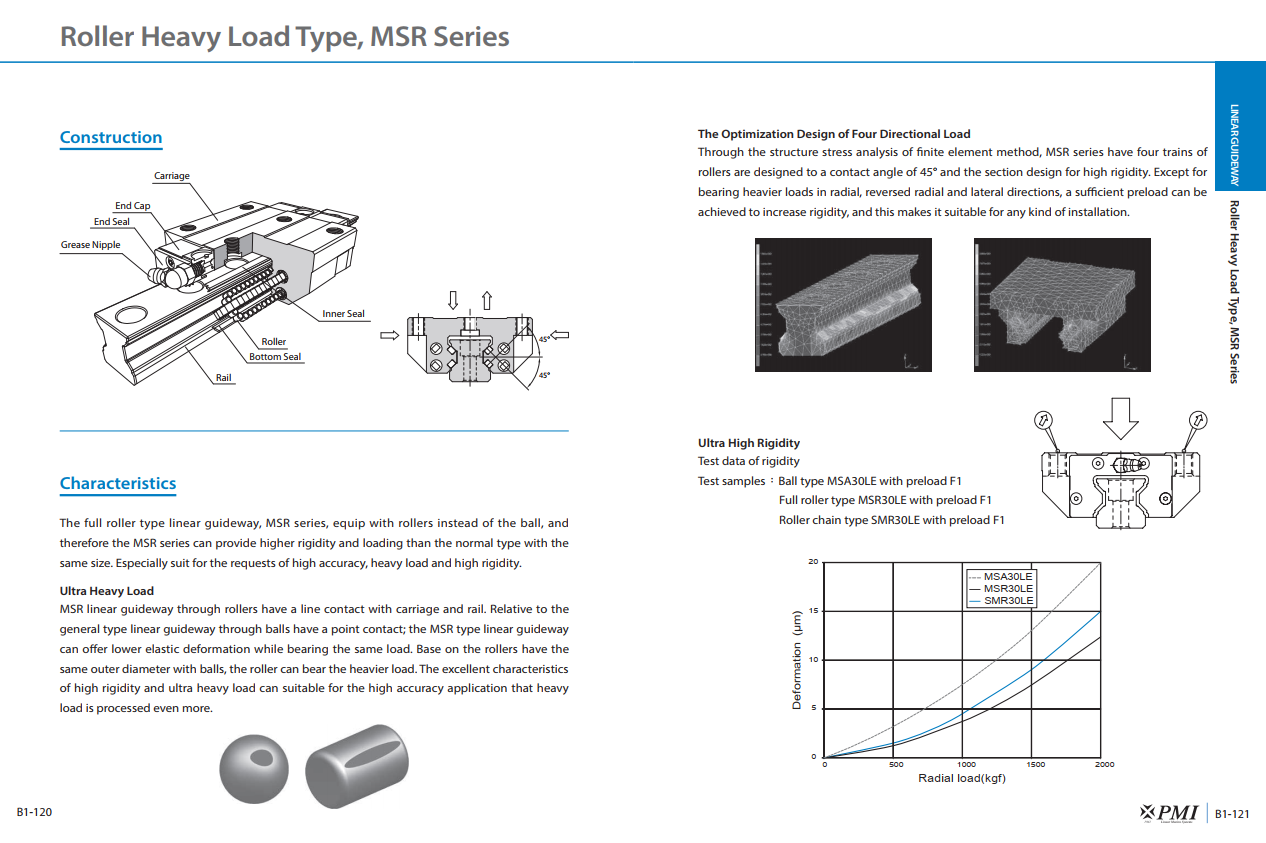

Đặc điểm nổi bật

Hệ thống Full Roller – Khả năng chịu tải vượt trội

Khác với các dòng thanh trượt sử dụng bi tuần hoàn, MSR Series sử dụng con lăn tuần hoàn giúp tăng diện tích tiếp xúc với ray dẫn hướng, từ đó:

• Tăng khả năng chịu tải.
• Tăng độ cứng.
• Giảm biến dạng.
• Tăng tuổi thọ hệ thống.

Ultra Heavy Load

MSR Series được thiết kế cho các ứng dụng có tải trọng rất lớn, đáp ứng tốt các yêu cầu của:

• Máy CNC cỡ lớn.
• Máy gia công khuôn.
• Máy phay giường.
• Thiết bị công nghiệp nặng.

Thiết kế tối ưu chịu tải theo bốn hướng

Kết cấu con lăn và rãnh dẫn hướng được tối ưu để chịu tải đồng đều theo:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Giúp hệ thống vận hành ổn định ở mọi hướng lắp đặt.

Ultra High Rigidity

Nhờ sử dụng con lăn thay cho bi, MSR Series đạt độ cứng vượt trội so với các dòng thanh trượt cùng kích thước, đặc biệt phù hợp với các ứng dụng gia công tốc độ cao và tải trọng lớn.

Độ chính xác cao

Thiết kế preload tối ưu giúp giảm rung động, tăng độ ổn định và duy trì độ chính xác trong suốt quá trình vận hành.

Tuổi thọ dài

Diện tích tiếp xúc lớn giữa con lăn và ray giúp phân bố tải trọng đều hơn, giảm ứng suất tiếp xúc và kéo dài tuổi thọ của hệ thống.

Ưu điểm của PMI MSR Series

• Khả năng chịu tải cực lớn.
• Độ cứng rất cao.
• Độ chính xác vượt trội.
• Chống rung và chống biến dạng hiệu quả.
• Tuổi thọ dài.
• Chuyển động ổn định.
• Phù hợp với máy công cụ tải nặng.
• Đa dạng kiểu block cho nhiều phương án lắp đặt.

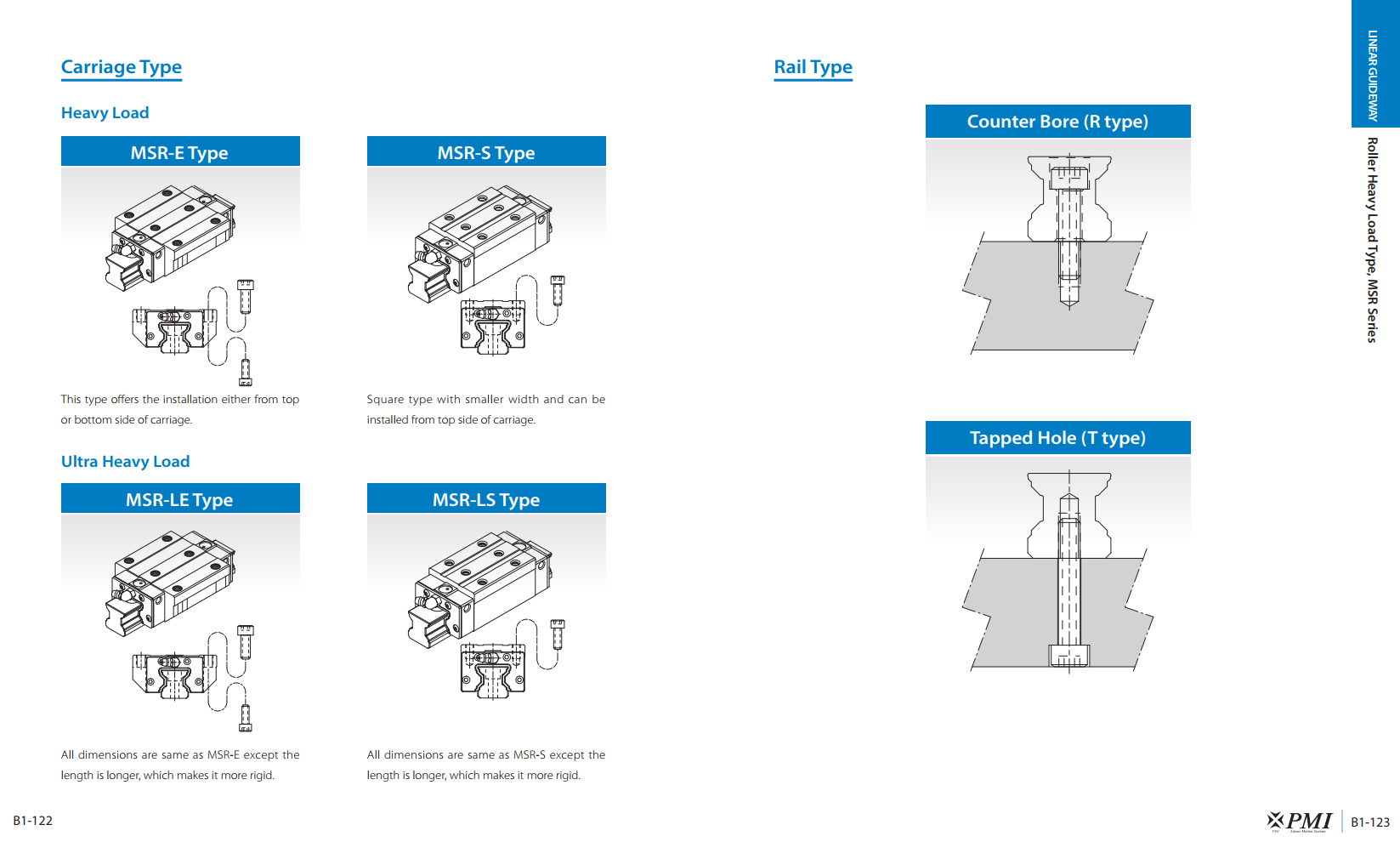

Các model sản phẩm MSR Series

PMI MSR Series được cung cấp với nhiều kiểu block nhằm đáp ứng các yêu cầu lắp đặt và tải trọng khác nhau.

MSR-LD Type

Phiên bản block dài của dòng MSR-S, có cùng kích thước mặt cắt nhưng chiều dài lớn hơn và số lượng con lăn nhiều hơn, giúp tăng khả năng chịu tải và độ cứng.

MSR-D Type

Block thấp (Low Profile Type), có cùng mặt cắt với MSR-S nhưng chiều cao thấp hơn, phù hợp với các hệ thống yêu cầu không gian lắp đặt hạn chế.

MSR-E Type

Block mặt bích (Flange Type), cho phép lắp bulông từ phía trên hoặc phía dưới.

MSR-LE Type

Phiên bản block dài của MSR-E, tăng độ cứng và khả năng chịu mô-men.

MSR-S Type

Block vuông (Square Type), chiều rộng nhỏ gọn, lắp bulông từ phía trên.

MSR-LS Type

Phiên bản block dài của MSR-S, tăng số lượng con lăn chịu tải, cải thiện khả năng chịu mô-men và độ cứng.

Các model sản phẩm

MSR 20 E, MSR 20 E, MSR 25 LE, MSR 25 E, MSR 25 LE, MSR 30 E, MSR 30 LE, MSR 35 E, MSR 35 LE, MSR 45 E, MSR 45 LE, MSR 55 E, MSR 55 LE, MSR 65 E, MSR 65 LE.

MSR 20 S, MSR 20 LS, MSR 25 S, MSR 25 LS, MSR 30 S, MSR 30 LS, MSR 35 S, MSR 35 LS, MSR 45 S, MSR 45 LS, MSR 55 S, MSR 55 LS, MSR 65 S, MSR 65 LS.

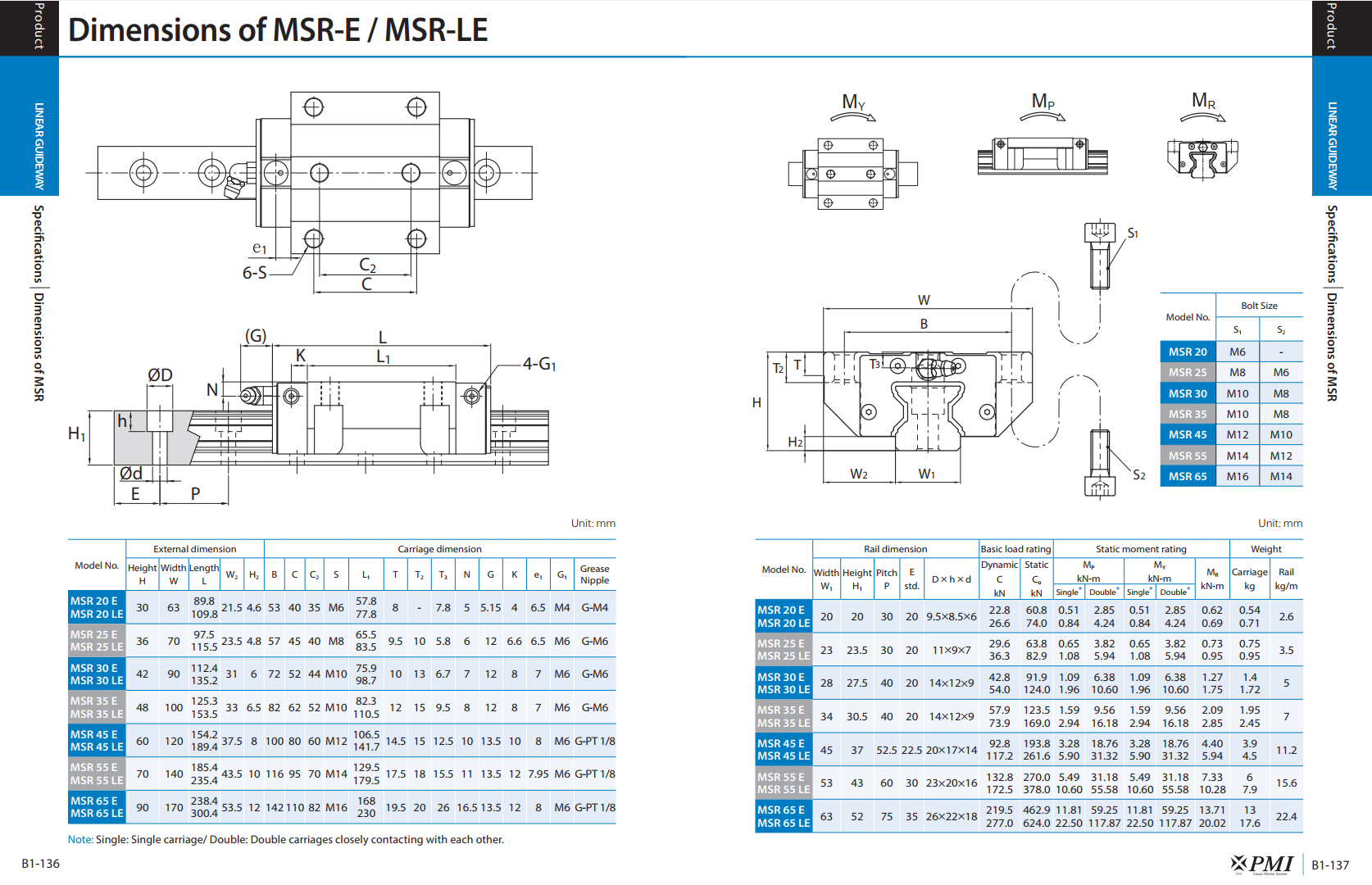

Kích thước tiêu chuẩn

MSR Series được sản xuất với nhiều kích thước khác nhau, bao gồm:

• Low Profile Type (D)
• Long Low Profile Type (LD)
• Flange Type (E)
• Long Flange Type (LE)
• Square Type (S)
• Long Square Type (LS)
• Ray Counter Bore (R Type)
• Ray Tapped Hole (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1

Ứng dụng

PMI MSR Series được ứng dụng trong các hệ thống yêu cầu tải trọng lớn và độ chính xác cao như:

• Trung tâm gia công CNC.
• Máy phay giường.
• Máy doa ngang.
• Máy tiện CNC.
• Máy mài chính xác.
• Máy gia công khuôn mẫu.
• Máy ép công nghiệp.
• Robot công nghiệp tải trọng lớn.
• Thiết bị tự động hóa hạng nặng.
• Máy cắt Laser công suất lớn.
• Máy Plasma CNC.
• Dây chuyền sản xuất tự động.
• Hệ thống AGV và AMR tải trọng lớn.
• Thiết bị năng lượng.
• Thiết bị luyện kim.
• Máy chế biến gỗ và đá.
• Hệ thống vận chuyển công nghiệp.

Liên hệ tư vấn & báo giá

TEKSAN SOLUTIONS chuyên cung cấp Thanh trượt dẫn hướng PMI MSR Series chính hãng, đầy đủ CO, CQ, hỗ trợ lựa chọn model theo tải trọng, độ chính xác và điều kiện vận hành. Chúng tôi cam kết báo giá nhanh, giao hàng toàn quốc và hỗ trợ kỹ thuật trước, trong và sau bán hàng.
