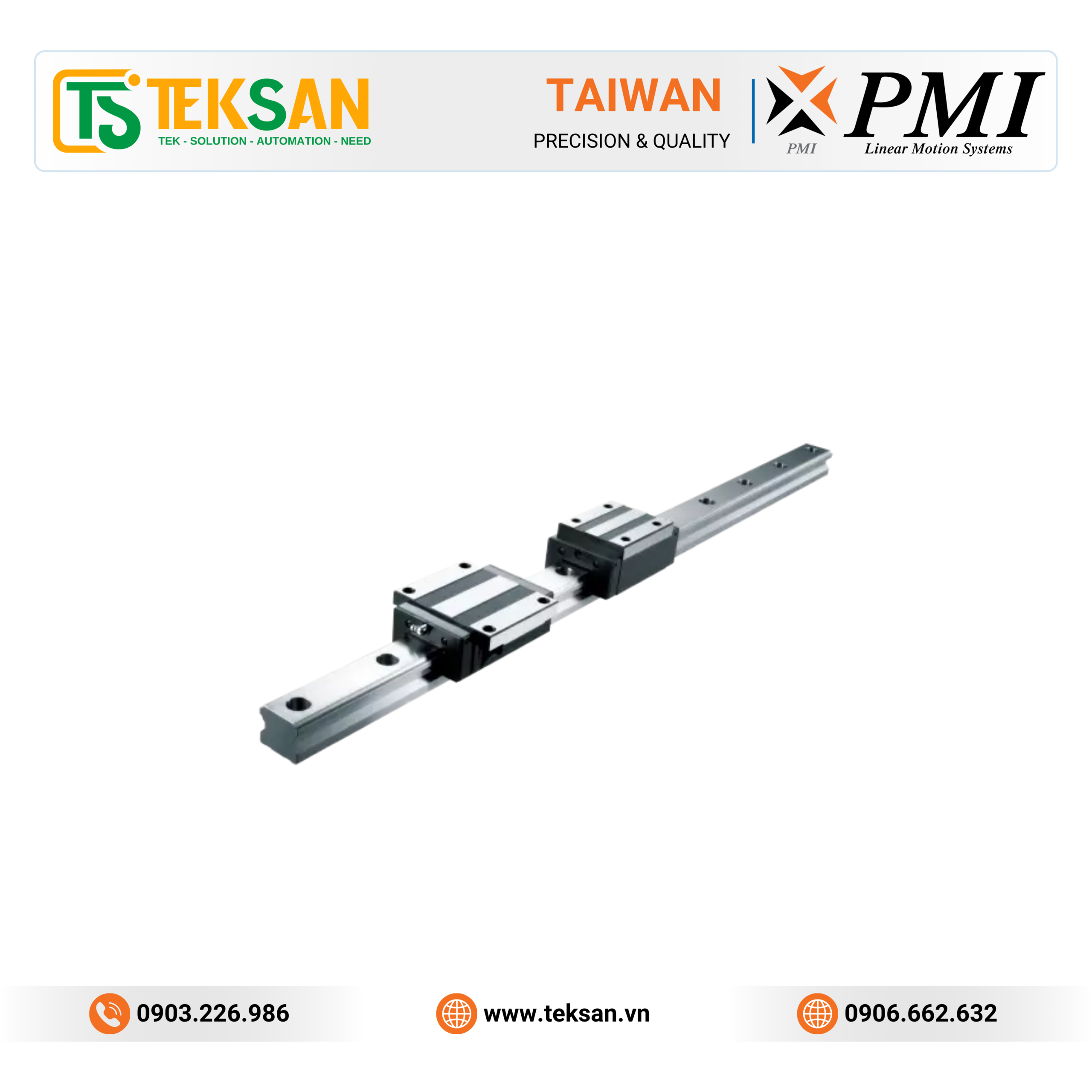

Thanh trượt dẫn hướng PMI SME Series Ball Chain Type

PMI SME Series Ball Chain Linear Guideway là dòng thanh trượt dẫn hướng bi xích (Ball Chain Type) được thiết kế cho các ứng dụng yêu cầu tốc độ cao, độ chính xác cao, chuyển động êm ái và tuổi thọ dài. Điểm nổi bật của SME Series là công nghệ Ball Chain độc quyền của PMI, giúp các viên bi được giữ bằng xích thay vì tiếp xúc trực tiếp với nhau. Nhờ đó, hệ thống vận hành ổn định hơn, giảm ma sát, giảm tiếng ồn và nâng cao hiệu quả bôi trơn.

SME Series phù hợp với các máy CNC tốc độ cao, robot công nghiệp, thiết bị bán dẫn, máy đo chính xác và các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật

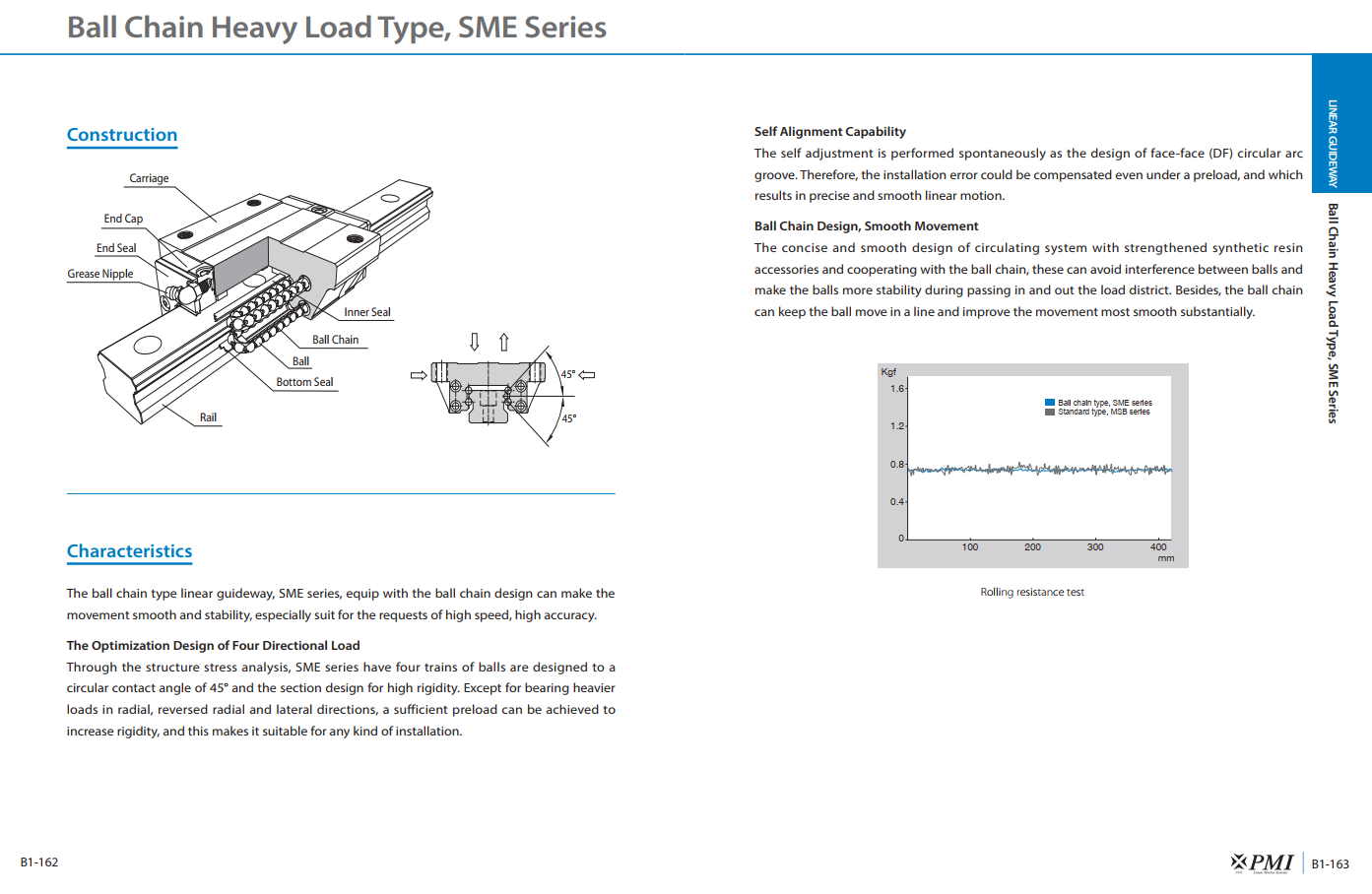

Công nghệ Ball Chain độc quyền

SME Series sử dụng Ball Chain để giữ khoảng cách giữa các viên bi trong hệ thống tuần hoàn, mang lại nhiều lợi ích:

• Giảm ma sát giữa các viên bi.
• Hạn chế va chạm khi chuyển động.
• Giảm rung động.
• Giảm tiếng ồn.
• Duy trì chuyển động ổn định ở tốc độ cao.

Chịu tải đồng đều theo 4 hướng

Hệ thống 4 hàng bi tuần hoàn được thiết kế tối ưu giúp chịu tải đồng đều theo:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Cho phép lắp đặt theo nhiều phương án khác nhau mà vẫn đảm bảo khả năng chịu tải và độ chính xác.

Khả năng tự căn chỉnh (Self Alignment)

Thiết kế rãnh bi dạng Circular Arc giúp block tự bù các sai số nhỏ trong quá trình lắp đặt, giảm ứng suất lên ray dẫn hướng và tăng độ ổn định khi vận hành.

Chuyển động mượt mà ở tốc độ cao

Nhờ công nghệ Ball Chain, SME Series duy trì chuyển động ổn định ngay cả khi làm việc ở tốc độ cao, giảm hiện tượng rung lắc và nâng cao chất lượng gia công.

Độ ồn thấp

Các viên bi không tiếp xúc trực tiếp với nhau trong quá trình tuần hoàn, giúp giảm đáng kể tiếng ồn và tạo môi trường làm việc êm ái hơn.

Hiệu quả bôi trơn vượt trội

Ball Chain giúp chất bôi trơn được giữ lại lâu hơn trong hệ thống tuần hoàn, mang lại:

• Hiệu quả bôi trơn cao.
• Giảm mài mòn.
• Tăng tuổi thọ ray và block.
• Giảm chi phí bảo trì.

Ưu điểm của PMI SME Series

• Chuyển động êm ái.
• Độ ồn thấp.
• Ma sát nhỏ.
• Phù hợp với tốc độ cao.
• Độ chính xác cao.
• Khả năng tự căn chỉnh.
• Chịu tải đồng đều theo bốn hướng.
• Hiệu quả bôi trơn vượt trội.
• Tuổi thọ dài.
• Vận hành ổn định.

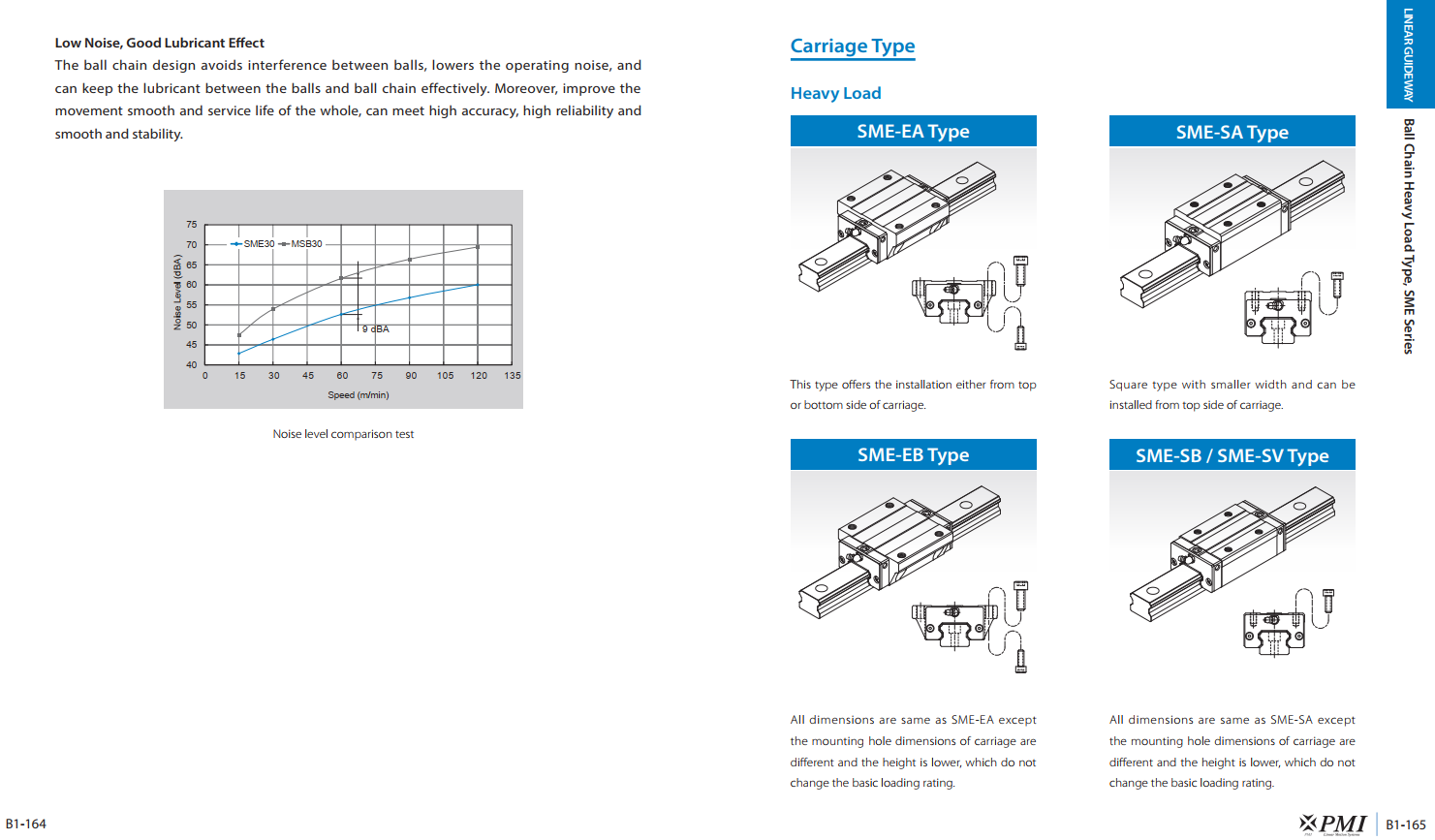

Các model sản phẩm SME Series

PMI SME Series được cung cấp với nhiều kiểu block nhằm đáp ứng đa dạng yêu cầu lắp đặt và tải trọng.

SME-EA Type

Block mặt bích (Flange Type), cho phép lắp bulông từ phía trên hoặc phía dưới.

SME-LEA Type

Phiên bản block dài của SME-EA, tăng độ cứng và khả năng chịu mô-men.

SME-EB Type

Có cùng kích thước cơ bản với SME-EA nhưng khác vị trí lỗ lắp và chiều cao thấp hơn, trong khi vẫn giữ nguyên khả năng chịu tải.

SME-LEB Type

Phiên bản block dài của SME-EB, tăng độ cứng và khả năng chịu tải.

SME-SA Type

Block vuông (Square Type), chiều rộng nhỏ gọn, lắp bulông từ phía trên.

SME-LSA Type

Phiên bản block dài của SME-SA, tăng độ cứng và khả năng chịu mô-men.

SME-SB / SME-SV Type

Có cùng kích thước với SME-SA nhưng khác vị trí lỗ lắp và chiều cao thấp hơn, đáp ứng các yêu cầu thiết kế máy đặc biệt mà vẫn giữ nguyên khả năng chịu tải.

SME-LSB / SME-LSV Type

Phiên bản block dài của SME-SB và SME-SV, giúp tăng độ cứng và khả năng chịu tải trong các ứng dụng yêu cầu mô-men lớn.

Các model sản phẩm

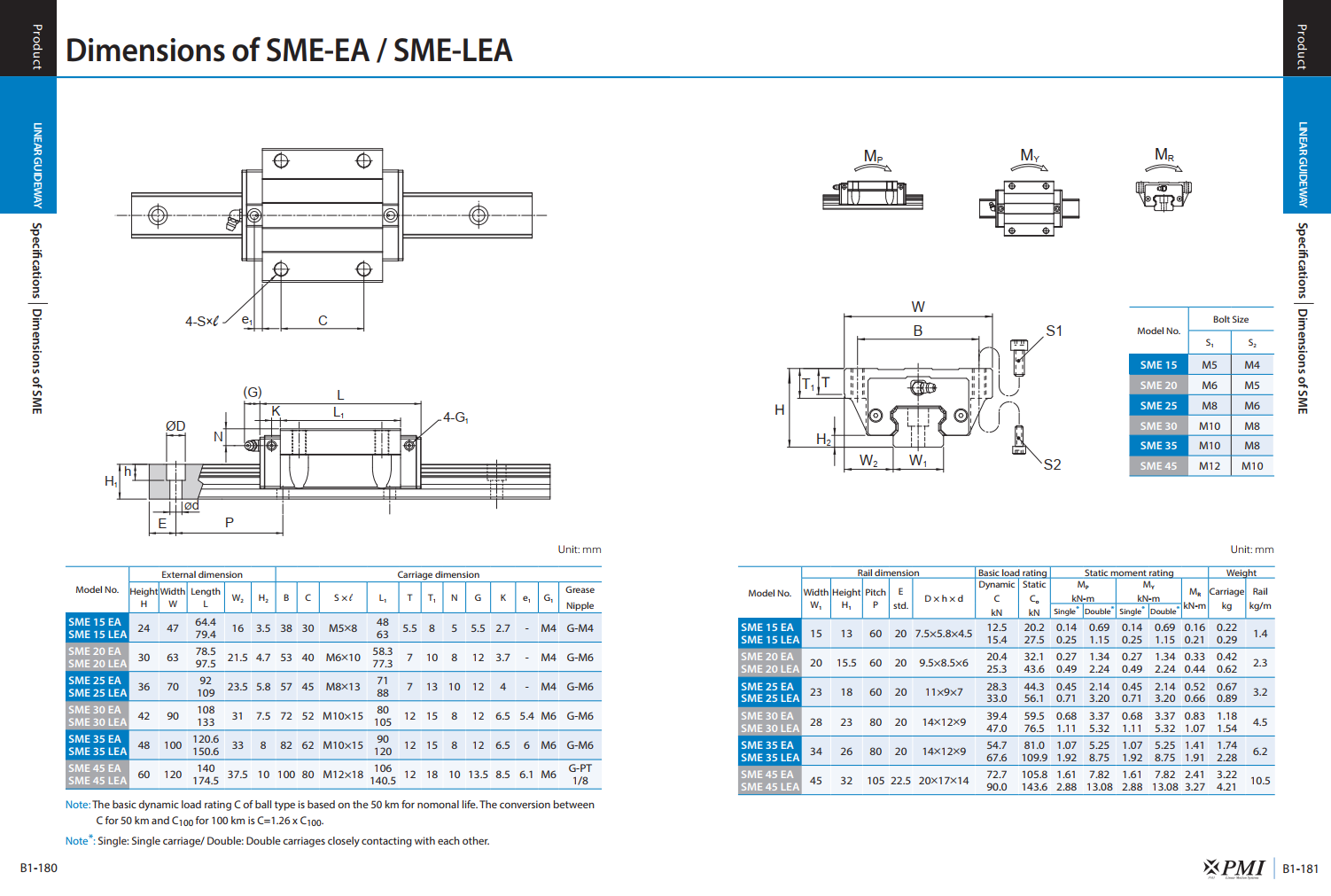

Thông Số SME EA LEA

SME 15 EA
SME 15 LEA
SME 20 EA
SME 20 LEA
SME 25 EA
SME 25 LEA
SME 30 EA
SME 30 LEA
SME 35 EA
SME 35 LEA
SME 45 EA
SME 45 LEA

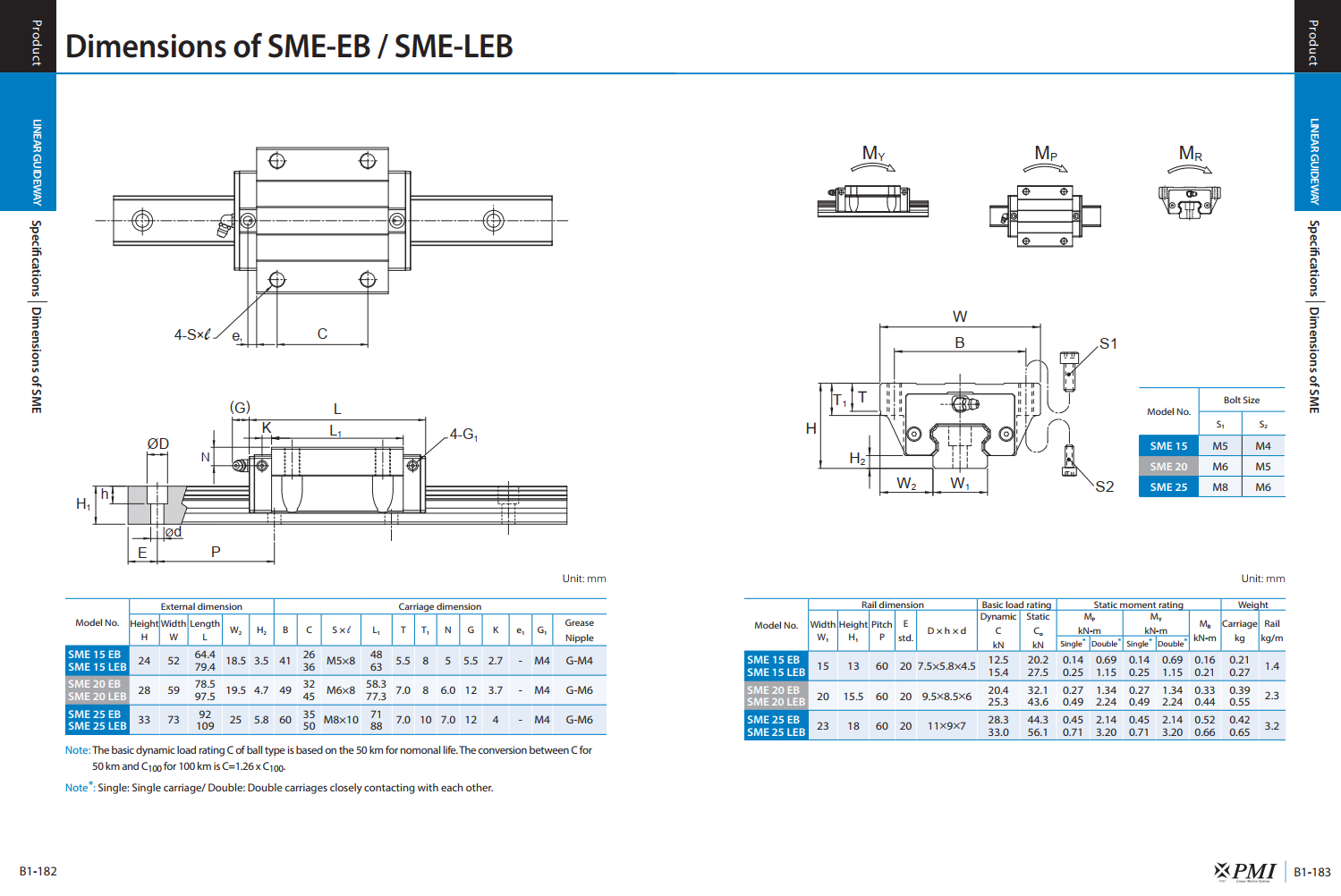

Thông Số SME EB LEB

SME 15 EB
SME 15 LEB
SME 20 EB
SME 20 LEB
SME 25 EB
SME 25 LEB
SME 30 EB
SME 30 LEB
SME 35 EB
SME 35 LEB
SME 45 EB
SME 45 LEB

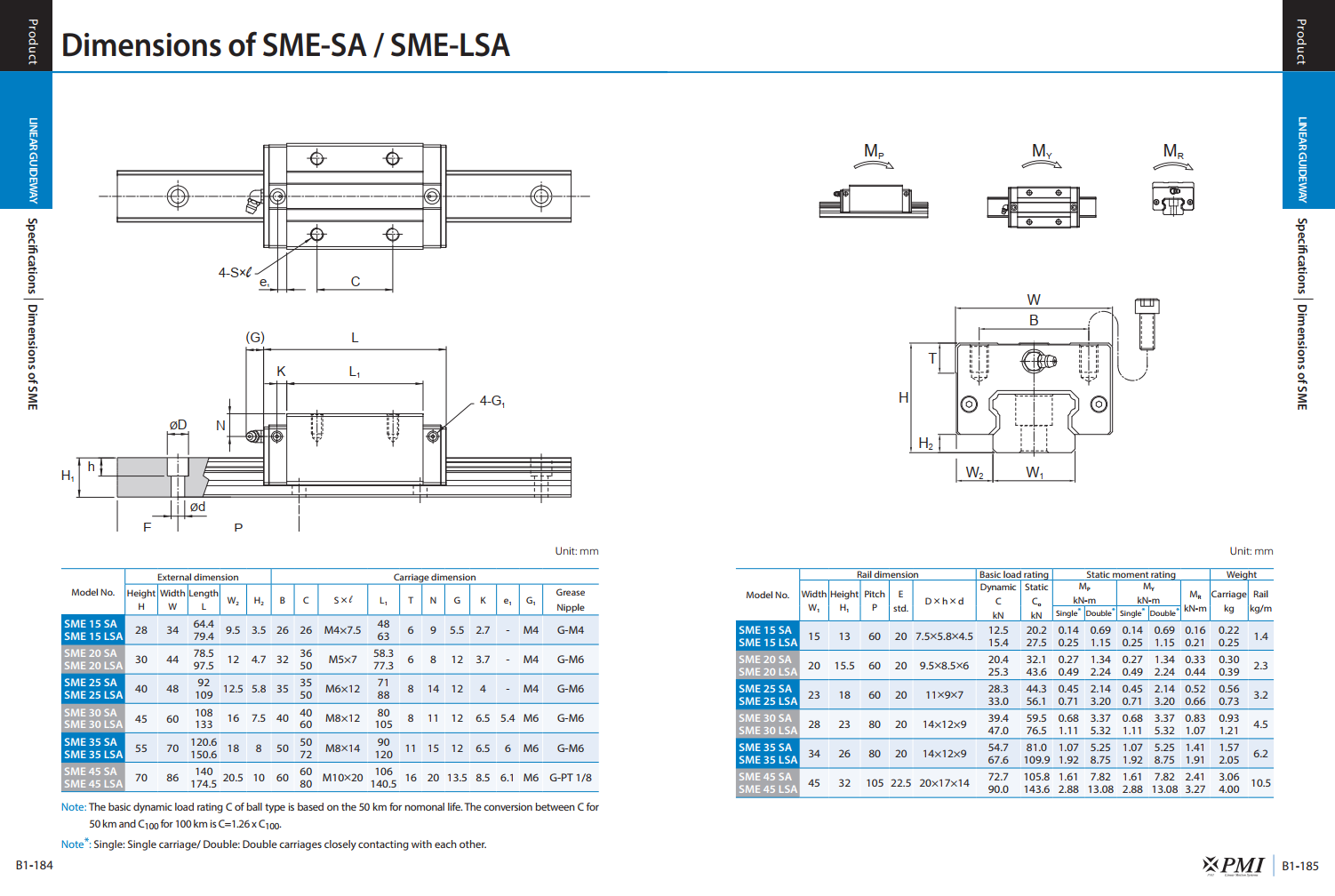

Thông Số SME SA LSA

SME 15 SA
SME 15 LSA
SME 20 SA
SME 20 LSA
SME 25 SA
SME 25 LSA
SME 30 SA
SME 30 LSA
SME 35 SA
SME 35 LSA
SME 45 SA
SME 45 LSA

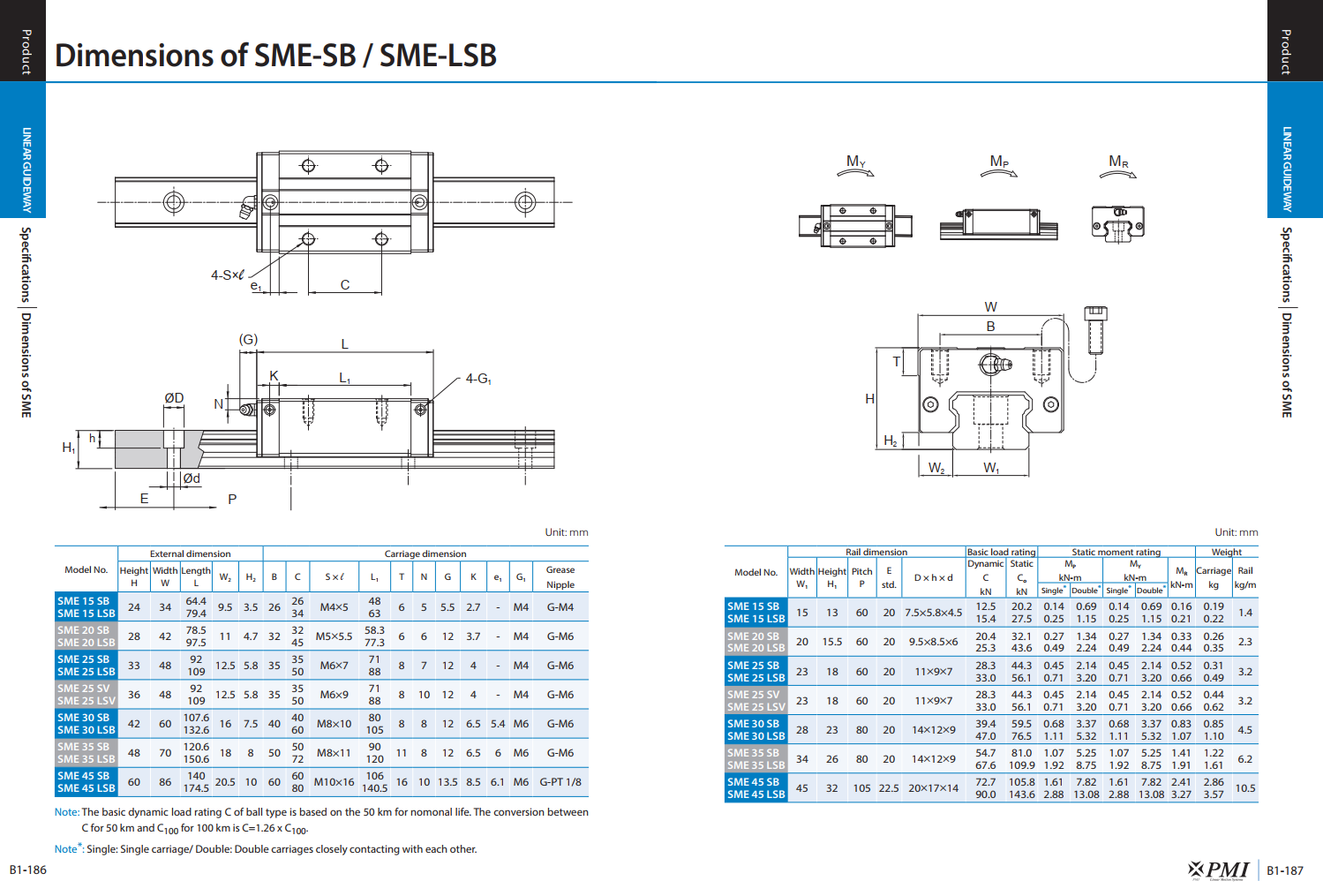

Thông Số SME SB LSB

SME 15 SB
SME 15 LSB
SME 20 SB
SME 20 LSB
SME 25 SB
SME 25 LSB
SME 30 SB
SME 30 LSB
SME 35 SB
SME 35 LSB
SME 45 SB
SME 45 LSB

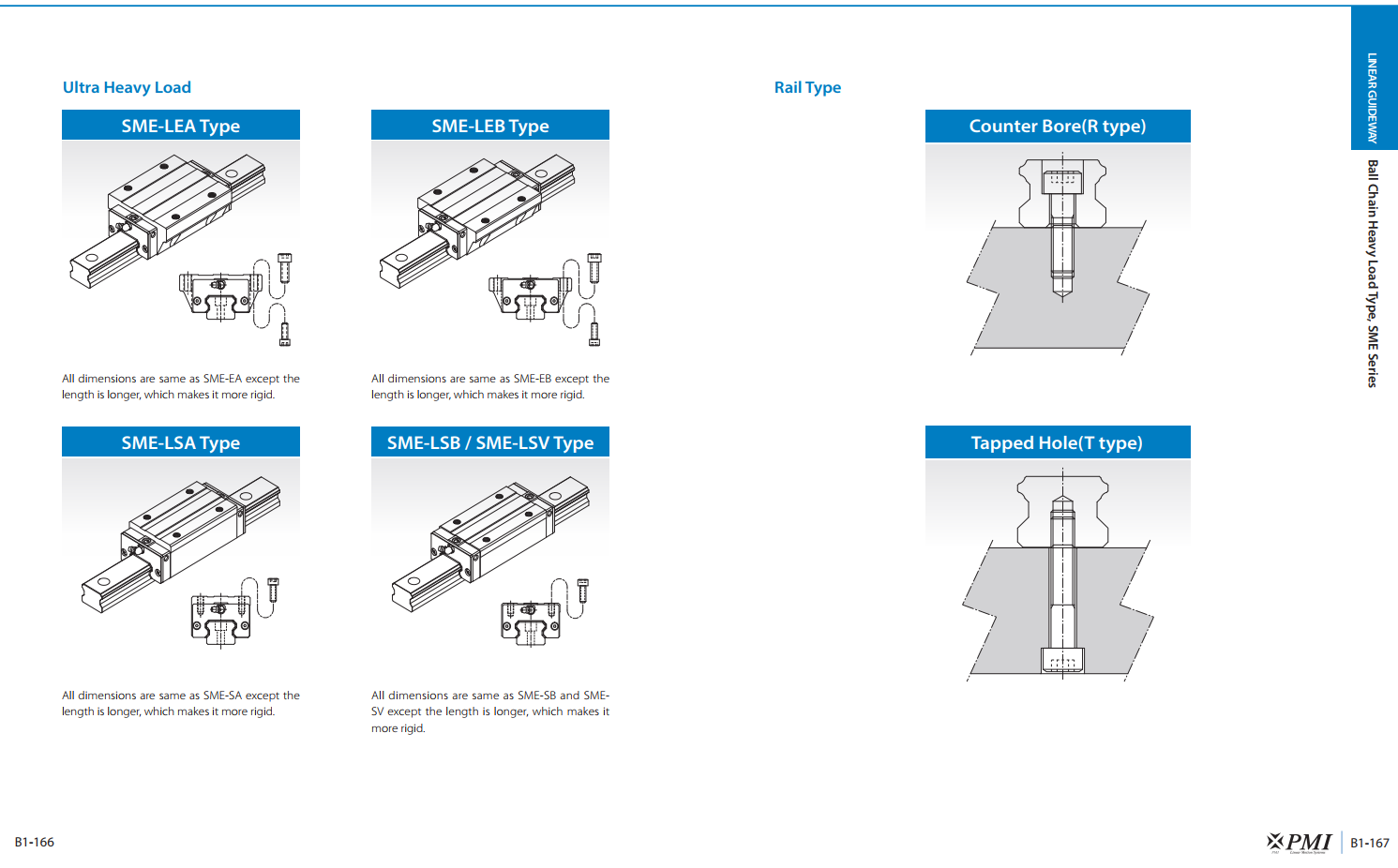

Kích thước tiêu chuẩn

SME Series được sản xuất với nhiều kích thước và cấu hình khác nhau:

• Flange Type (EA, LEA)
• Low Profile Flange Type (EB, LEB)
• Square Type (SA, LSA)
• Low Profile Square Type (SB, SV, LSB, LSV)
• Ray Counter Bore (R Type)
• Ray Tapped Hole (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1

Ứng dụng

PMI SME Series được sử dụng rộng rãi trong các hệ thống yêu cầu tốc độ cao, độ chính xác cao và chuyển động ổn định như:

• Trung tâm gia công CNC tốc độ cao.
• Máy khắc và máy cắt Laser.
• Máy SMT.
• Robot công nghiệp.
• Robot SCARA.
• Thiết bị bán dẫn.
• Máy đo tọa độ (CMM).
• Thiết bị quang học.
• Máy in công nghiệp.
• Máy đóng gói tốc độ cao.
• Dây chuyền lắp ráp tự động.
• Hệ thống AGV và AMR.
• Thiết bị điện tử chính xác.
• Thiết bị y tế.
• Máy kiểm tra và đo lường.
