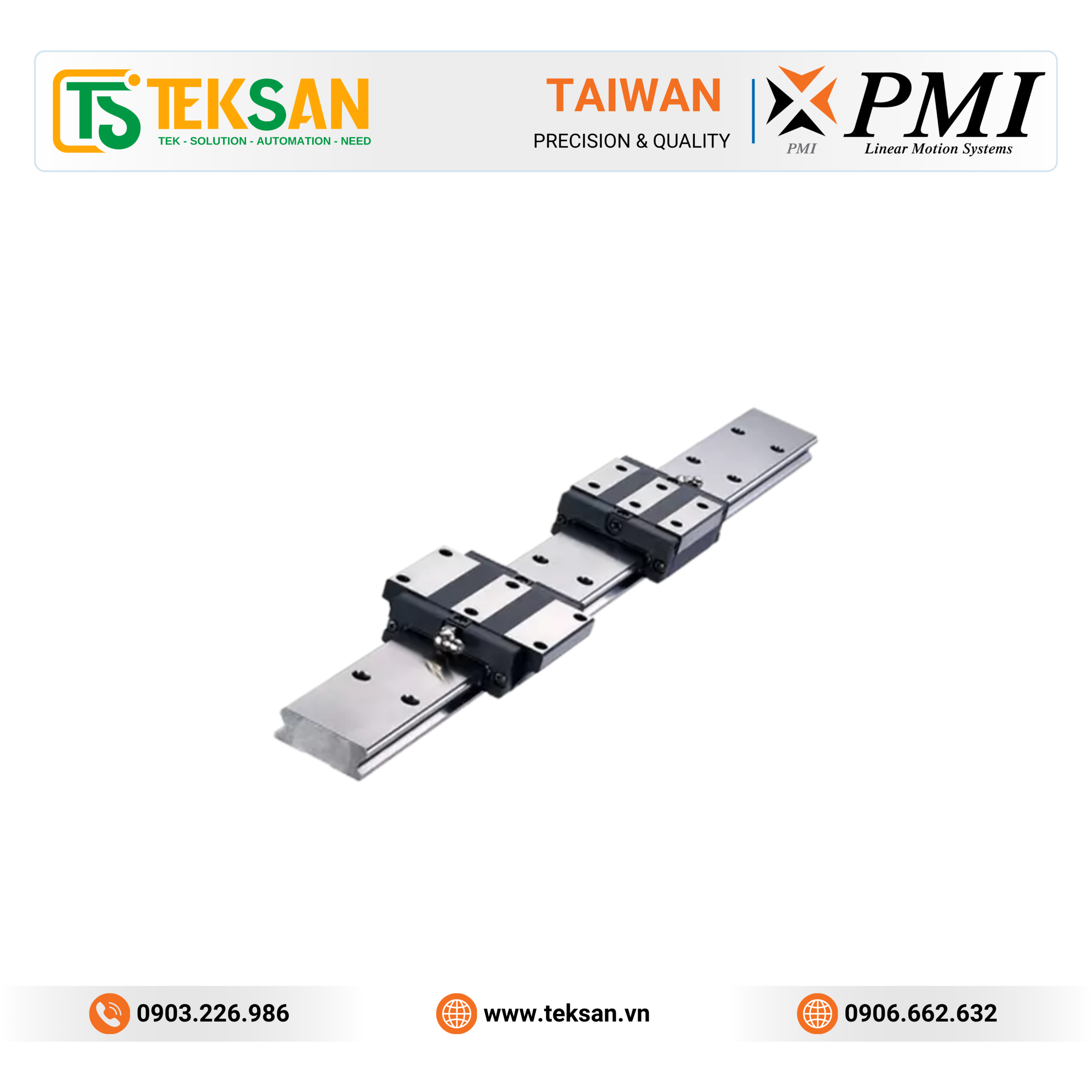

Thanh trượt dẫn hướng PMI MSG Series Wide Rail Type

PMI MSG Series Wide Rail Linear Guideway là dòng thanh trượt dẫn hướng ray rộng (Wide Rail Type) được thiết kế để đáp ứng các ứng dụng yêu cầu độ cứng cao, khả năng chịu tải lớn và khả năng chống mô-men vượt trội. Thiết kế ray rộng giúp tăng diện tích tiếp xúc giữa block và ray, nâng cao độ ổn định khi vận hành, đặc biệt phù hợp với các hệ thống có tải trọng lớn hoặc tải lệch tâm.

MSG Series sử dụng 4 hàng bi tuần hoàn với góc tiếp xúc 45°, cho phép chịu tải đồng đều theo bốn hướng (Radial, Reverse Radial và Lateral), đồng thời duy trì ma sát thấp và chuyển động chính xác trong suốt quá trình vận hành.

Đặc điểm nổi bật

Thiết kế Wide Rail – Độ ổn định vượt trội

Ray dẫn hướng có chiều rộng lớn hơn so với các dòng tiêu chuẩn, giúp tăng khả năng chống rung, chống xoắn và chịu mô-men, đặc biệt thích hợp với các thiết bị có bàn trượt rộng hoặc tải trọng không cân bằng.

Chịu tải đồng đều theo 4 hướng

Nhờ thiết kế 4 hàng bi tuần hoàn với góc tiếp xúc 45°, MSG Series có khả năng chịu tải bằng nhau theo các hướng:

• Radial
• Reverse Radial
• Lateral trái
• Lateral phải

Giúp hệ thống hoạt động ổn định ở mọi tư thế lắp đặt.

Độ cứng cao

Thiết kế preload cân bằng giúp tăng độ cứng theo cả bốn phương, giảm biến dạng khi chịu tải lớn và nâng cao độ chính xác của hệ thống chuyển động.

Khả năng tự căn chỉnh (Self Alignment)

Rãnh bi dạng Circular Arc Groove giúp block tự bù các sai số nhỏ trong quá trình lắp đặt, giảm ứng suất lên ray và tăng tuổi thọ hệ thống.

Chuyển động êm ái, độ ồn thấp

Bi tuần hoàn được dẫn hướng tối ưu, giảm ma sát, giảm rung động và tiếng ồn, đảm bảo chuyển động mượt mà ngay cả ở tốc độ cao.

Hệ thống bôi trơn tối ưu

Đường dẫn dầu mỡ được PMI thiết kế độc quyền giúp chất bôi trơn phân bố đều trong từng vòng tuần hoàn bi, đảm bảo hiệu quả bôi trơn ở mọi hướng lắp đặt, từ đó nâng cao:

• Độ chính xác
• Tuổi thọ
• Độ tin cậy của hệ thống

Khả năng thay thế lẫn nhau (Interchangeability)

Các block và ray được sản xuất theo tiêu chuẩn dung sai nghiêm ngặt, cho phép thay thế giữa các sản phẩm cùng kích thước mà vẫn đảm bảo preload và độ chính xác.

Ưu điểm của PMI MSG Series

• Thiết kế ray rộng tăng độ ổn định.
• Chịu tải lớn và chống mô-men cao.
• Chịu tải đồng đều theo bốn hướng.
• Độ cứng cao.
• Khả năng tự căn chỉnh.
• Chuyển động êm, ma sát thấp.
• Độ ồn nhỏ.
• Hệ thống bôi trơn hiệu quả.
• Tuổi thọ dài.
• Dễ dàng bảo trì và thay thế.

Các model sản phẩm MSG Series

PMI MSG Series được sản xuất với nhiều kích thước và kiểu block nhằm đáp ứng đa dạng nhu cầu thiết kế máy.

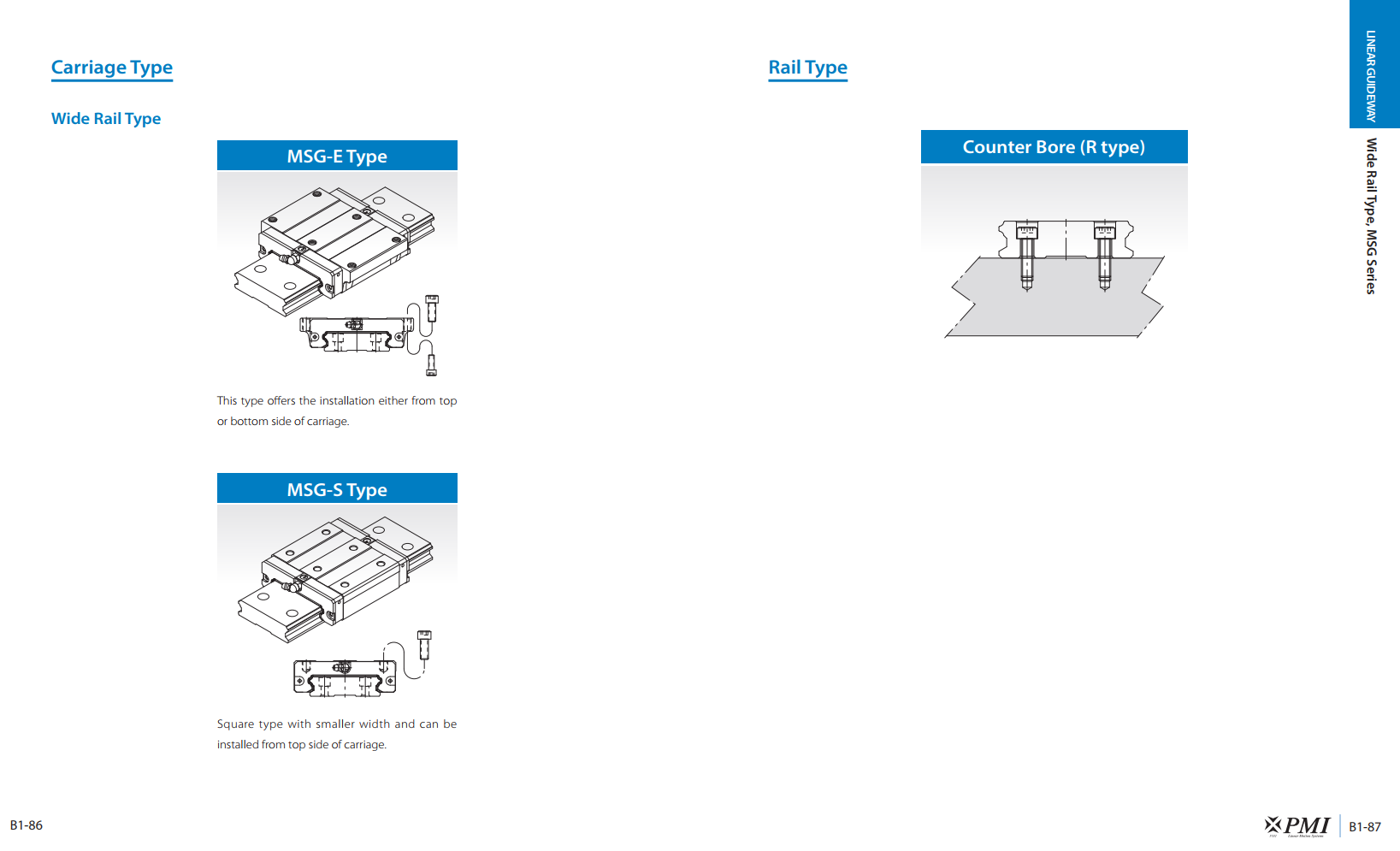

MSG 17E

MSG 21E

MSG 27E

MSG 35E

MSG 17S

MSG 21S

MSG 27S

MSG 35S

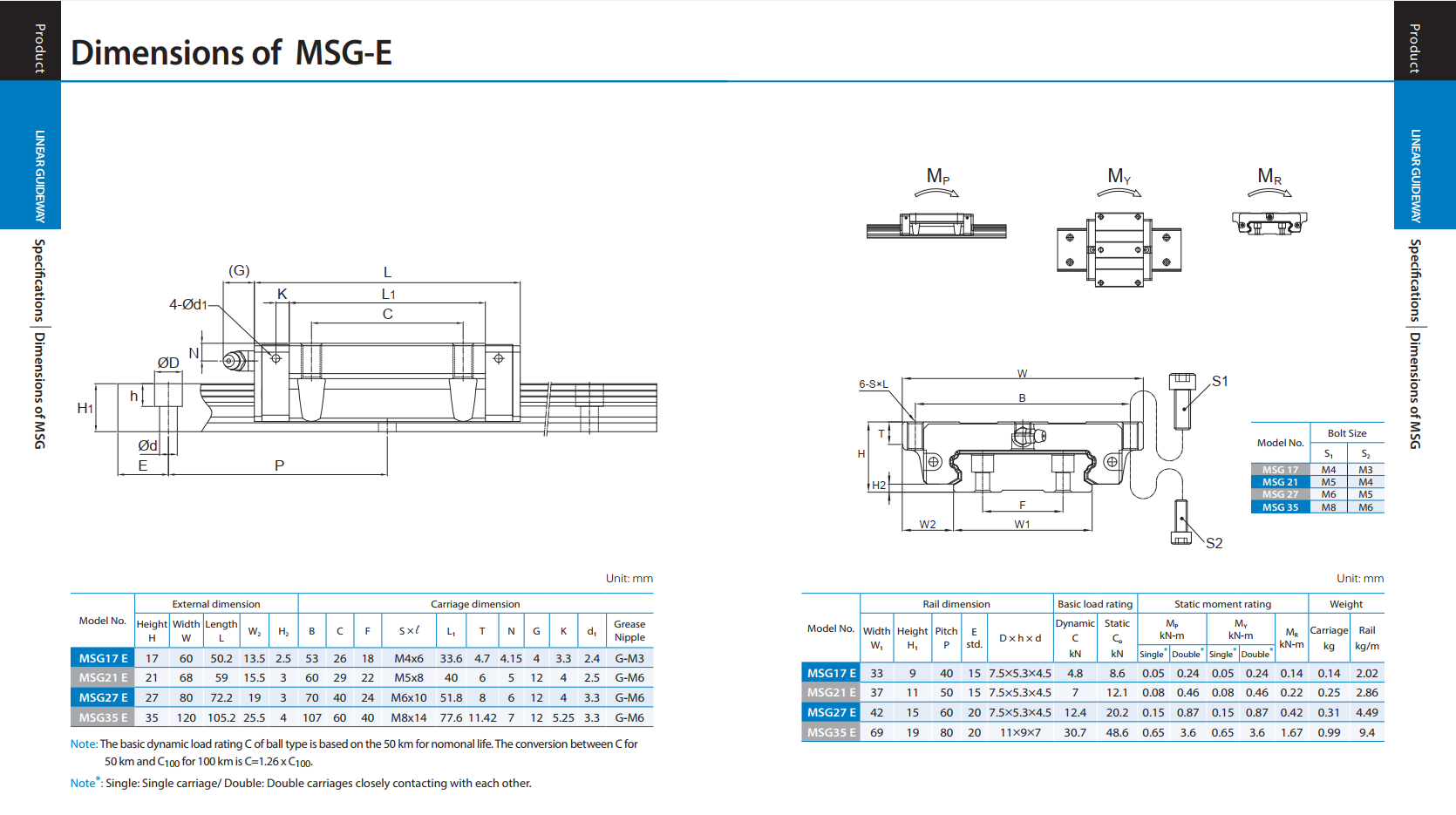

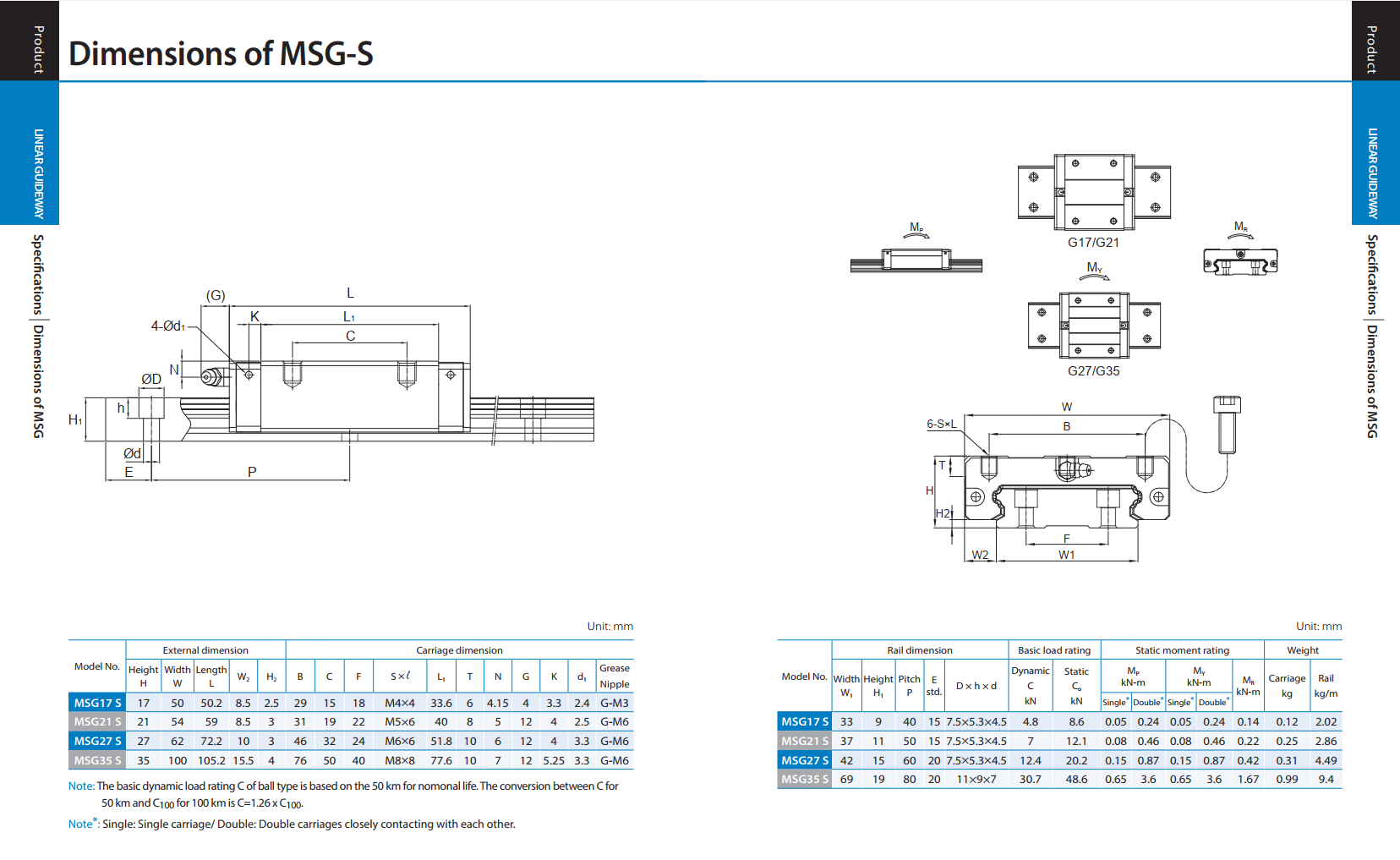

Kích thước tiêu chuẩn

MSG Series được cung cấp với nhiều kích thước khác nhau, bao gồm:

• Ray Wide Rail
• Block tiêu chuẩn
• Block dài (Long Type)
• Ray Counter Bore (R Type)
• Ray Tapped Hole (T Type)
• Cấp chính xác: N, H, P, SP, UP
• Preload: FC, F0, F1
• Các tùy chọn phớt chắn bụi và bôi trơn theo yêu cầu.

Ứng dụng

PMI MSG Series đặc biệt phù hợp với các hệ thống yêu cầu độ ổn định cao và khả năng chịu tải lớn như:

• Máy CNC cỡ lớn.
• Trung tâm gia công CNC.
• Máy phay và máy doa.
• Robot công nghiệp.
• Robot hàn.
• Robot gắp sản phẩm.
• Máy Laser công suất lớn.
• Máy cắt Plasma.
• Máy ép và máy dập.
• Máy đóng gói tốc độ cao.
• Thiết bị tự động hóa công nghiệp.
• Dây chuyền sản xuất FMS.
• Thiết bị bán dẫn.
• Máy đo chính xác.
• Hệ thống AGV và AMR.
• Máy chế biến gỗ.
• Máy chế biến đá.
• Thiết bị vận chuyển tải trọng lớn.
