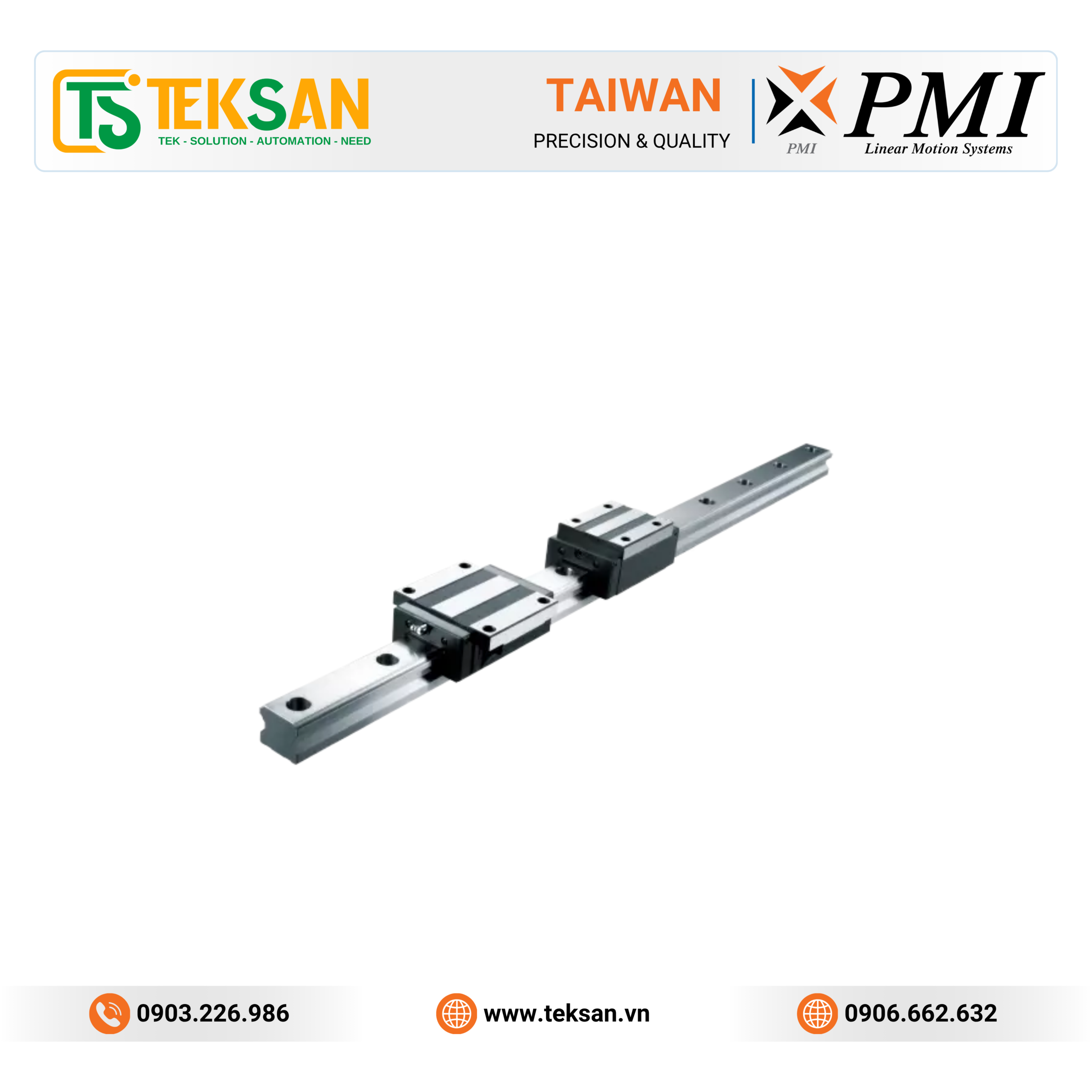

Thanh trượt dẫn hướng PMI MSB Series Compact Type

PMI MSB Series Compact Linear Guideway là dòng thanh trượt dẫn hướng thiết kế nhỏ gọn (Compact Type), được phát triển dành cho các thiết bị có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ chính xác cao, độ cứng lớn và khả năng chịu tải ổn định. Với kết cấu 4 hàng bi tuần hoàn cùng góc tiếp xúc 45°, MSB Series có khả năng chịu tải đồng đều theo bốn hướng, đồng thời duy trì ma sát thấp và chuyển động mượt mà, đáp ứng tốt các ứng dụng tự động hóa và máy chính xác.

Đặc điểm nổi bật

Thiết kế nhỏ gọn – Tối ưu không gian lắp đặt

MSB Series được thiết kế với block có kích thước nhỏ gọn nhưng vẫn đảm bảo khả năng chịu tải cao. Đây là giải pháp lý tưởng cho các hệ thống có không gian hạn chế mà vẫn yêu cầu độ cứng và độ chính xác cao.

Chịu tải đồng đều theo 4 hướng

Nhờ thiết kế 4 hàng bi tuần hoàn với góc tiếp xúc 45°, thanh trượt có khả năng chịu tải bằng nhau theo các hướng Radial, Reverse Radial và hai hướng ngang, giúp hoạt động ổn định ở mọi tư thế lắp đặt.

Khả năng tự căn chỉnh (Self Alignment)

Thiết kế rãnh bi dạng DF (Face-to-Face Circular Arc Groove) giúp block trượt tự động bù các sai số nhỏ trong quá trình lắp đặt, đảm bảo chuyển động chính xác và giảm ứng suất lên ray dẫn hướng.

Chuyển động êm ái, độ ồn thấp

Hệ thống tuần hoàn bi kết hợp với các chi tiết nhựa kỹ thuật có độ bền cao giúp chuyển động mượt mà, giảm rung động và tiếng ồn, phù hợp với các thiết bị yêu cầu vận hành ổn định trong thời gian dài.

Hệ thống bôi trơn tối ưu

Đường dẫn dầu mỡ được PMI thiết kế độc quyền giúp chất bôi trơn phân bố đều trong từng vòng tuần hoàn bi, đảm bảo hiệu quả bôi trơn ở mọi hướng lắp đặt, từ đó nâng cao độ chính xác, tuổi thọ và độ tin cậy của hệ thống.

Khả năng thay thế lẫn nhau (Interchangeability)

Các ray và block của dòng MSB được sản xuất với dung sai nghiêm ngặt, cho phép thay thế lẫn nhau giữa các sản phẩm cùng kích thước mà vẫn duy trì preload và độ chính xác, giúp giảm thời gian bảo trì và tối ưu chi phí vận hành.

Ưu điểm của PMI MSB Series

• Thiết kế nhỏ gọn, tiết kiệm không gian.
• Chịu tải đồng đều theo bốn hướng.
• Độ cứng cao, phù hợp với thiết bị chính xác.
• Khả năng tự căn chỉnh giúp giảm sai số lắp đặt.
• Chuyển động êm, ma sát thấp và độ ồn nhỏ.
• Hệ thống bôi trơn hiệu quả, tăng tuổi thọ vận hành.
• Dễ dàng bảo trì và thay thế.
• Hoạt động ổn định với độ tin cậy cao.

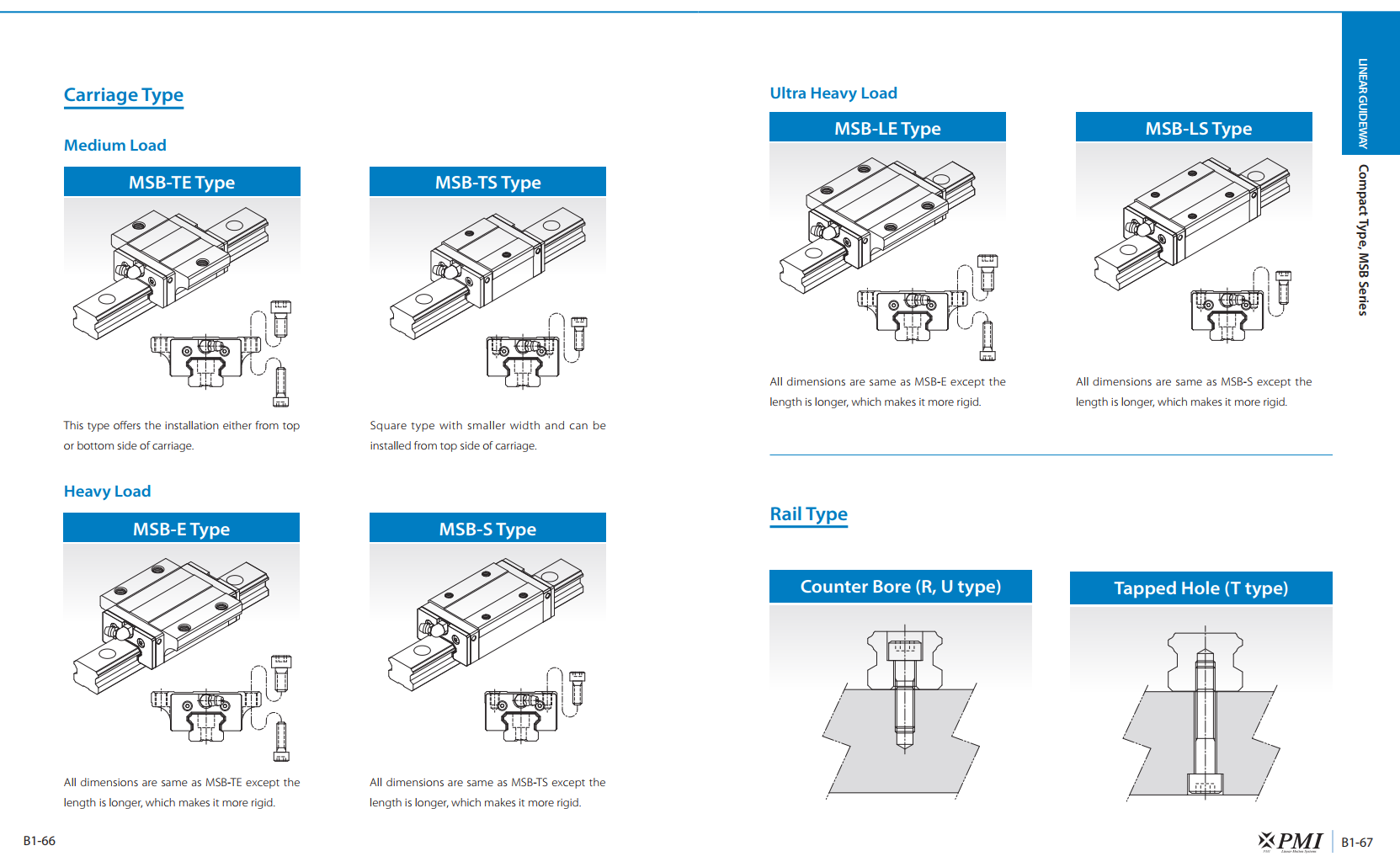

Các model sản phẩm MSB Series

PMI MSB Series được sản xuất với nhiều kích thước và kiểu block nhằm đáp ứng đa dạng nhu cầu thiết kế máy.

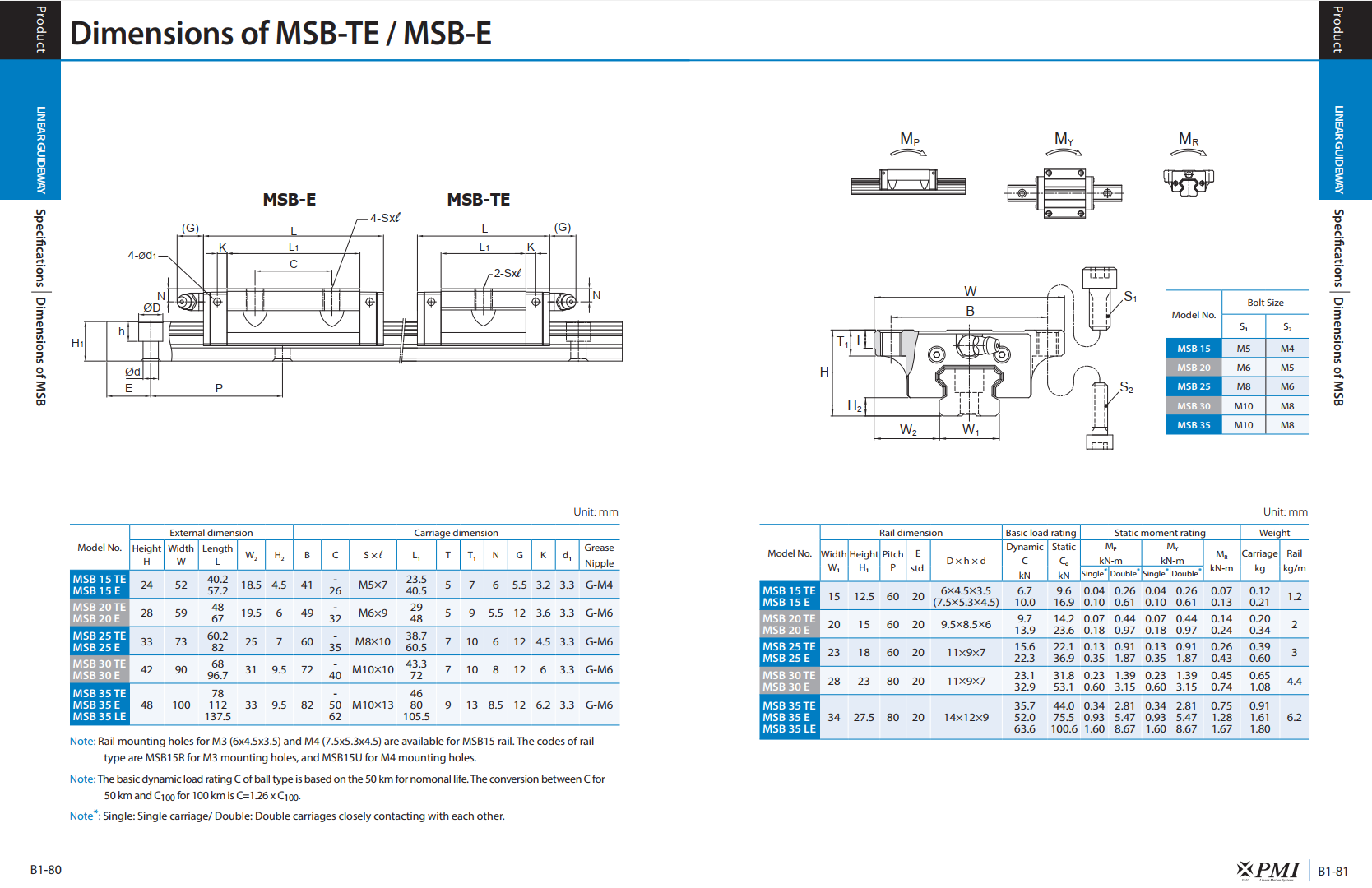

MSB-TE Type (Medium Load – Flange Type)

Block mặt bích, có thể lắp vít từ phía trên hoặc phía dưới.

Model:

• MSB15TE
• MSB20TE
• MSB25TE
• MSB30TE
• MSB35TE
• MSB35LE

MSB-E Type (Heavy Load – Flange Type)

Block mặt bích dài hơn dòng TE, độ cứng và khả năng chịu tải cao hơn.

Model:

• MSB15E
• MSB20E
• MSB25E
• MSB30E
• MSB35E

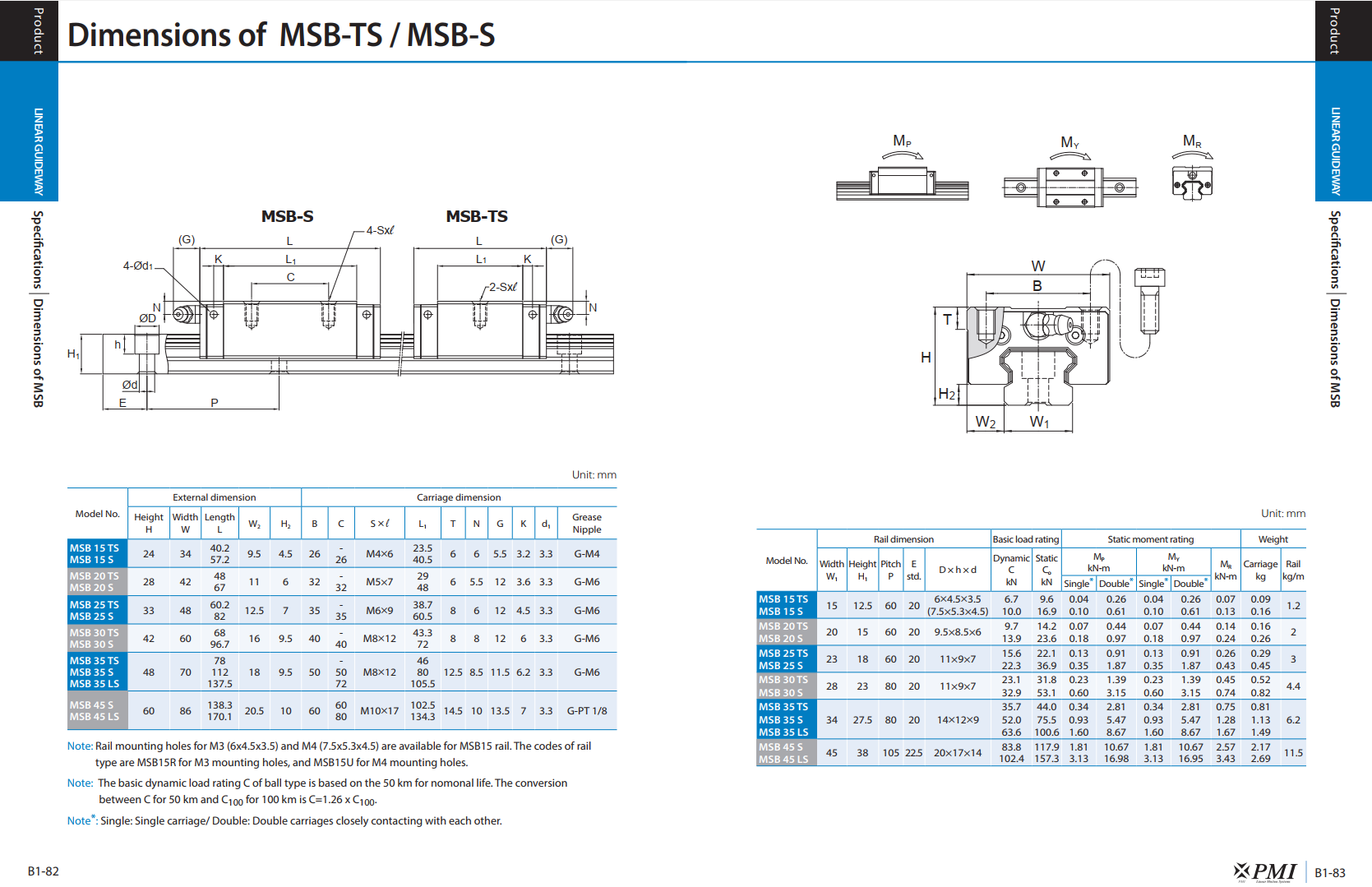

MSB-TS Type (Medium Load – Square Type)

Block vuông, lắp vít từ phía trên.

Model:

• MSB15TS
• MSB20TS
• MSB25TS
• MSB30TS
• MSB35TS
• MSB35LS
• MSB45TS

MSB-S Type (Heavy Load – Square Type)

Block vuông dài hơn dòng TS.

Model:

• MSB15S
• MSB20S
• MSB25S
• MSB30S
• MSB35S
• MSB45S

Ứng dụng

PMI MSB Series phù hợp với các hệ thống có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ chính xác và độ ổn định cao như:

• Máy CNC mini.
• Máy khắc Laser.
• Máy cắt Plasma.
• Máy in công nghiệp.
• Máy SMT.
• Robot công nghiệp.
• Robot SCARA.
• Máy lắp ráp tự động.
• Thiết bị bán dẫn.
• Máy kiểm tra và đo lường.
• Thiết bị quang học.
• Dây chuyền tự động hóa.
• Máy đóng gói.
• Thiết bị điện tử chính xác.
