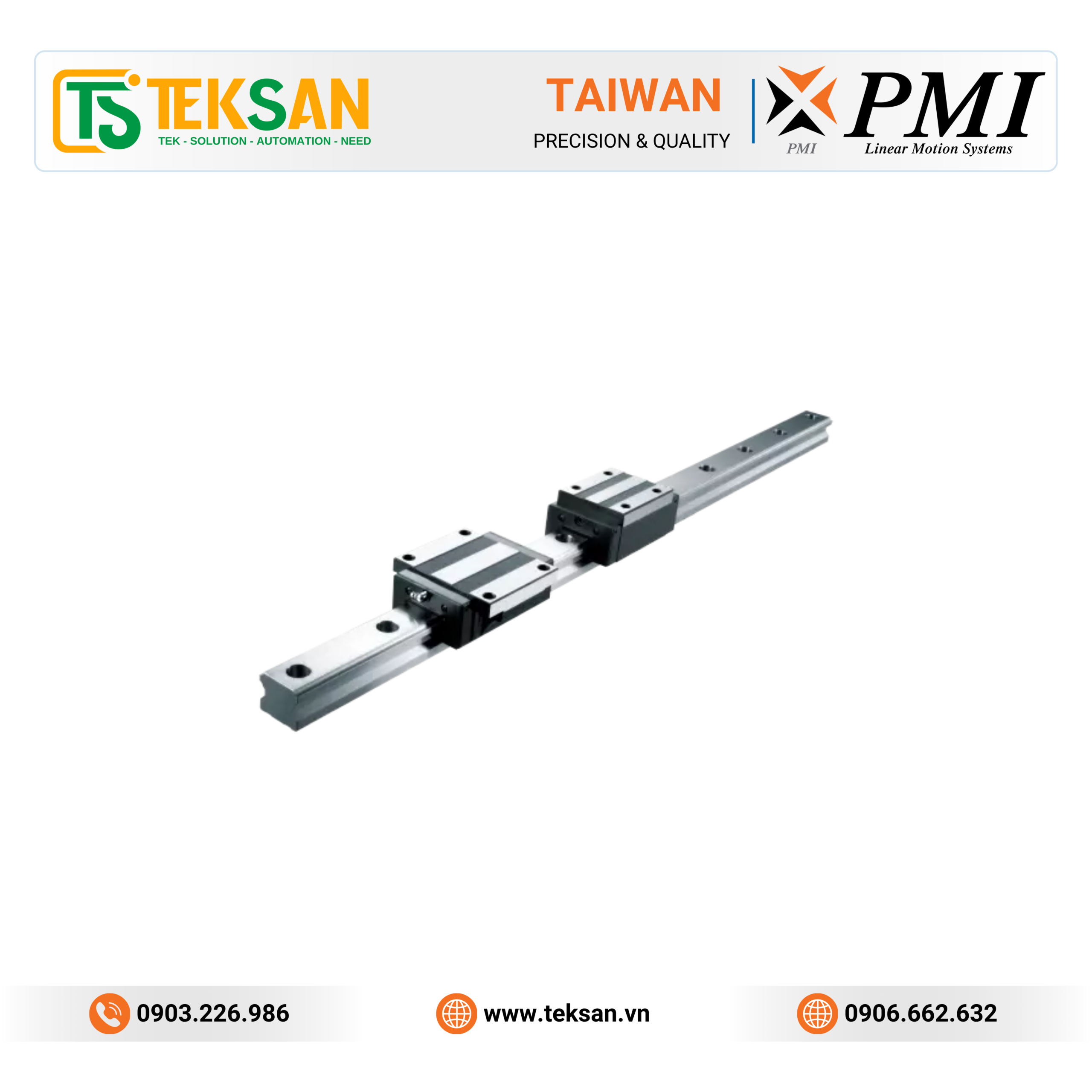

Thanh trượt dẫn hướng PMI MSA Series Heavy Load

PMI MSA Series Heavy Load Linear Guideway là dòng thanh trượt dẫn hướng tải trọng nặng được thiết kế dành cho các hệ thống chuyển động tuyến tính yêu cầu độ cứng cao, khả năng chịu tải lớn và độ chính xác vượt trội. Với kết cấu 4 hàng bi tuần hoàn và góc tiếp xúc 45°, dòng MSA Series có khả năng chịu tải đồng đều theo cả bốn hướng, giúp hoạt động ổn định trong nhiều kiểu lắp đặt khác nhau và đáp ứng các ứng dụng công nghiệp có tải trọng lớn.

Đặc điểm nổi bật

Chịu tải đồng đều theo 4 hướng – Độ cứng cao

MSA Series sử dụng thiết kế 4 hàng bi tuần hoàn với góc tiếp xúc 45°, cho phép chịu tải bằng nhau theo các hướng Radial, Reverse Radial và hai hướng ngang. Hệ thống preload được tối ưu giúp tăng độ cứng tổng thể trong khi vẫn duy trì lực ma sát thấp, rất phù hợp với các thiết bị yêu cầu độ chính xác và độ ổn định cao.

Khả năng tự căn chỉnh (Self Alignment)

Rãnh bi dạng DF (Face-to-Face Circular Arc Groove) giúp block trượt tự động bù sai số nhỏ phát sinh trong quá trình lắp đặt. Điều này giúp hệ thống vẫn vận hành chính xác, giảm ứng suất lên ray trượt và kéo dài tuổi thọ sản phẩm.

Chuyển động êm, độ ồn thấp

Hệ thống tuần hoàn bi được thiết kế tối ưu kết hợp với các chi tiết nhựa kỹ thuật có độ bền cao giúp chuyển động mượt mà, giảm rung động và tiếng ồn trong quá trình vận hành, đặc biệt phù hợp với các máy yêu cầu tốc độ và độ chính xác cao.

Hệ thống bôi trơn tối ưu

Đường dẫn dầu mỡ được PMI thiết kế độc quyền giúp chất bôi trơn phân bổ đồng đều tới từng vòng tuần hoàn của bi, đảm bảo khả năng bôi trơn hiệu quả ở mọi tư thế lắp đặt. Điều này góp phần nâng cao độ chính xác chuyển động, kéo dài tuổi thọ và tăng độ tin cậy của hệ thống.

Khả năng thay thế lẫn nhau (Interchangeability)

Đối với các model tiêu chuẩn, ray trượt và block trượt được sản xuất với dung sai nghiêm ngặt, cho phép thay thế ngẫu nhiên giữa các block và ray cùng kích thước mà vẫn duy trì preload và độ chính xác tương đương. Điều này giúp việc tồn kho, bảo trì và thay thế trở nên nhanh chóng và tiết kiệm chi phí.

Ưu điểm của PMI MSA Series

• Chịu tải trọng lớn theo bốn hướng.
• Độ cứng cao, phù hợp máy công nghiệp tải nặng.
• Khả năng tự căn chỉnh giúp giảm sai số lắp đặt.
• Chuyển động êm ái, ma sát thấp và độ ồn nhỏ.
• Hệ thống bôi trơn hiệu quả, tăng tuổi thọ vận hành.
• Độ chính xác cao, thích hợp cho các thiết bị yêu cầu độ lặp lại lớn.
• Dễ dàng bảo trì và thay thế nhờ khả năng interchangeability.
• Độ tin cậy cao trong môi trường làm việc liên tục.

Ứng dụng

PMI MSA Series được sử dụng rộng rãi trong:

• Máy CNC và trung tâm gia công.
• Máy công cụ chính xác.
• Robot công nghiệp.
• Dây chuyền tự động hóa.
• Máy cắt Laser và Plasma.
• Máy gia công kim loại.
• Thiết bị bán dẫn.
• Máy ép và máy dập.
• Thiết bị đo kiểm chính xác.
• Hệ thống vận chuyển và băng tải công nghiệp.
• Máy đóng gói tự động.
• Các thiết bị yêu cầu tải trọng lớn và độ chính xác cao.

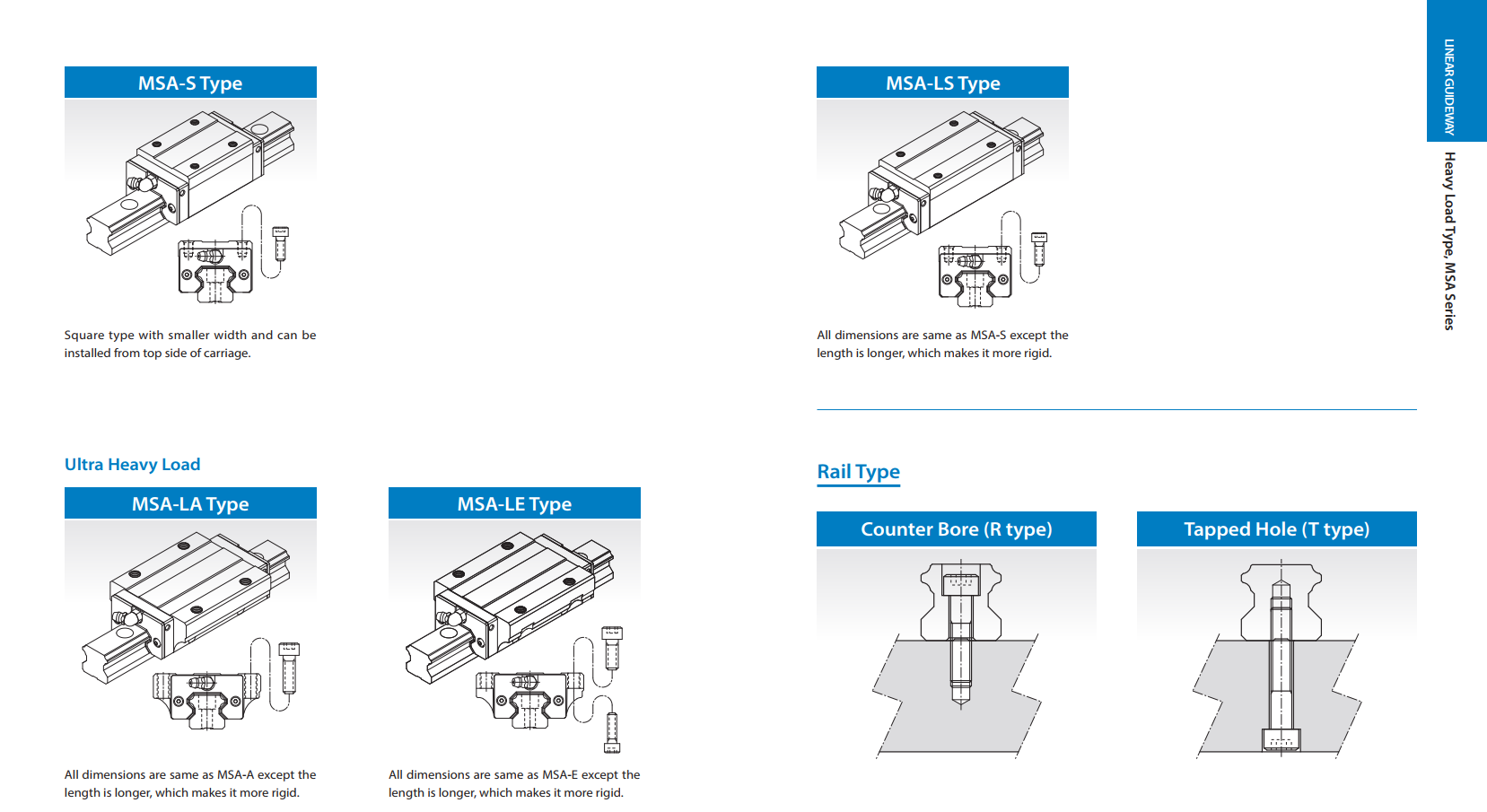

Dòng MSA Series – Heavy Load Type được chia thành 03 kiểu block tiêu chuẩn và 03 kiểu block Ultra Heavy Load (block dài), kết hợp với 02 kiểu ray, tạo thành đầy đủ các model như sau.

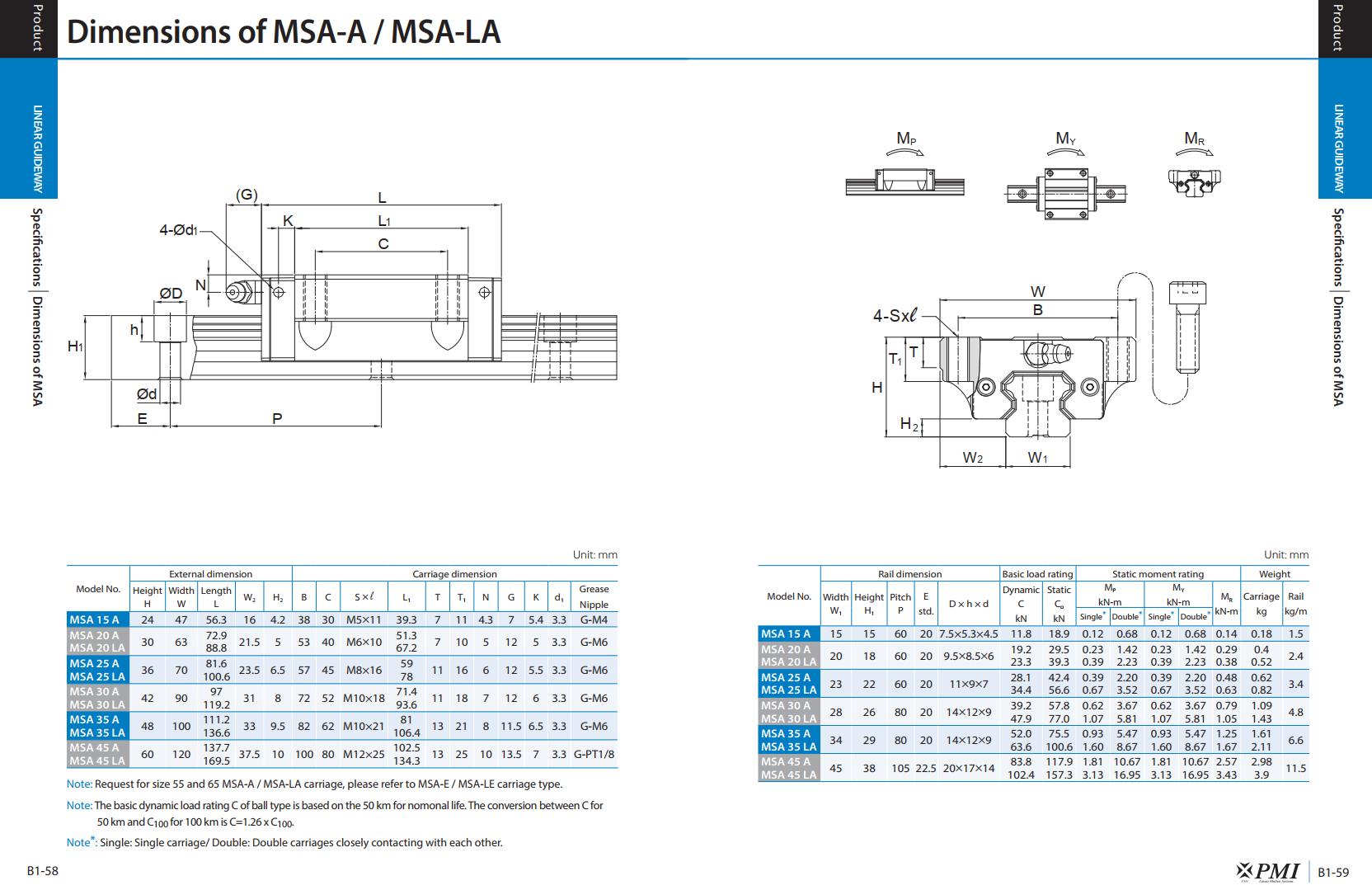

MSA-A / MSA-LA Type

(Flange Type – Lắp mặt bích, bulông từ phía trên)

• MSA15A
• MSA20A
• MSA20LA
• MSA25A
• MSA25LA
• MSA30A
• MSA30LA
• MSA35A
• MSA35LA
• MSA45A
• MSA45LA

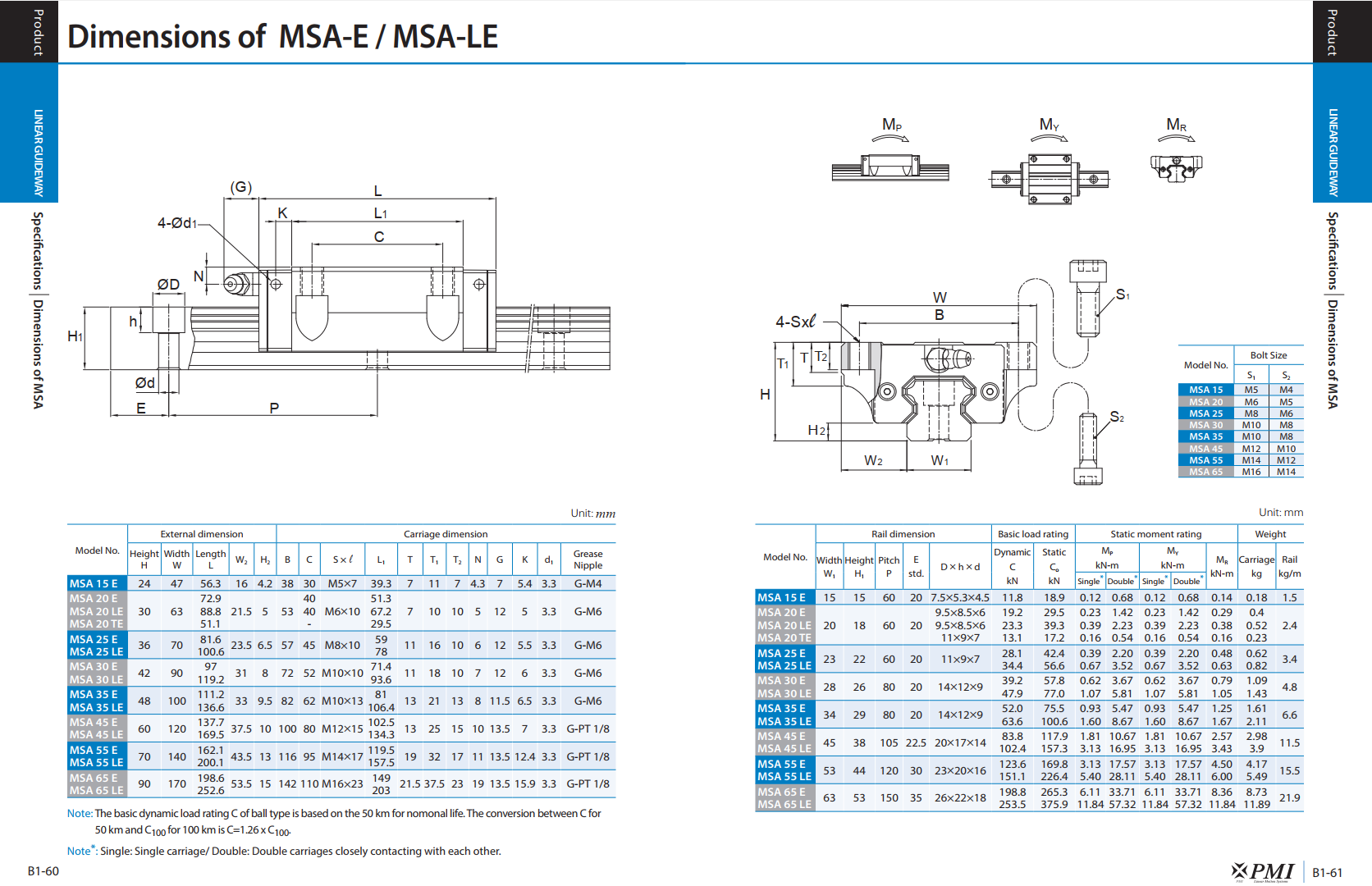

MSA-E / MSA-LE Type

(Flange Type – Có thể lắp từ trên hoặc dưới)

• MSA15E
• MSA20E
• MSA20LE
• MSA20TE
• MSA25E
• MSA25LE
• MSA30E
• MSA30LE
• MSA35E
• MSA35LE
• MSA45E
• MSA45LE
• MSA55E
• MSA55LE
• MSA65E
• MSA65LE

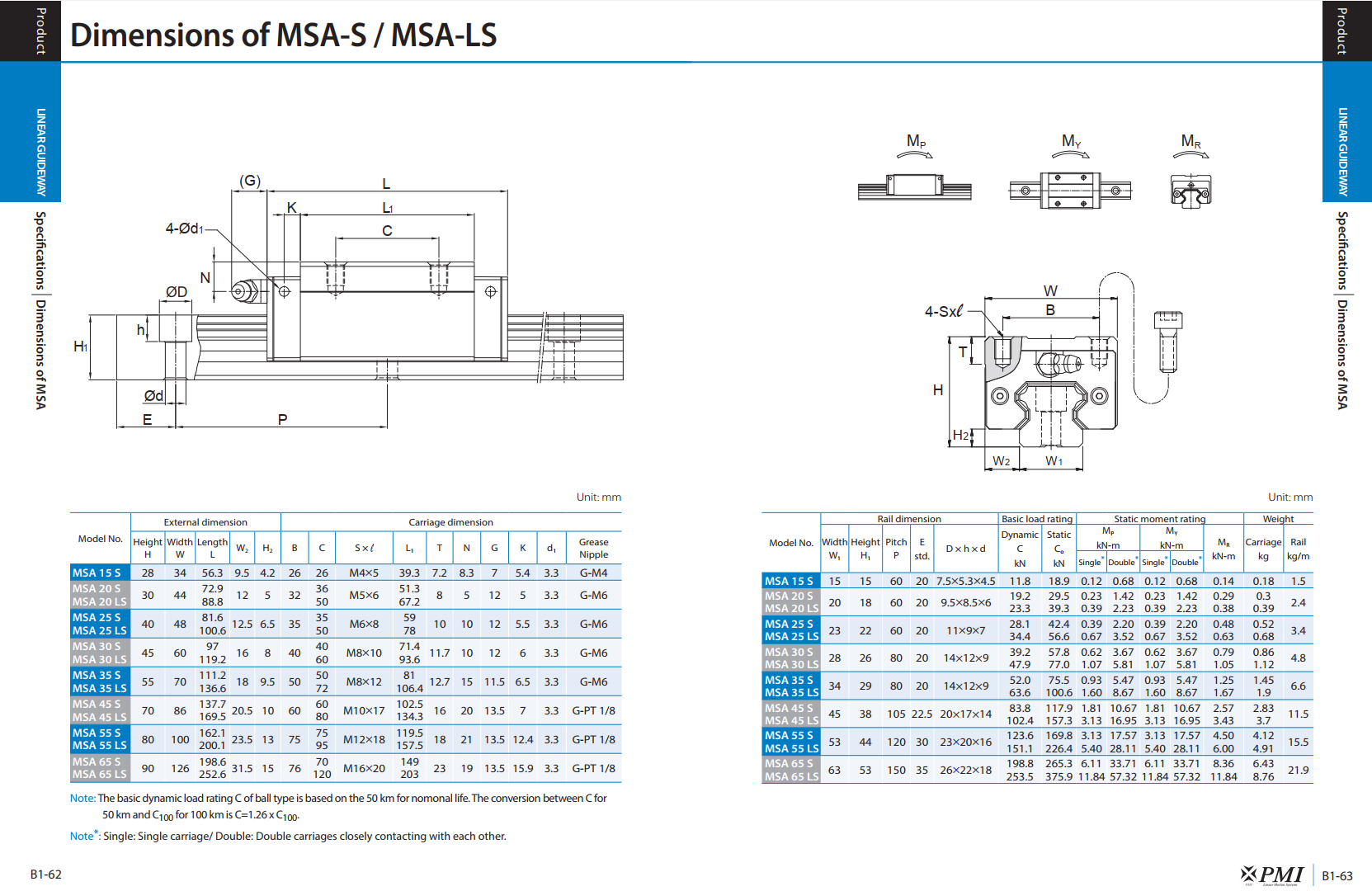

MSA-S / MSA-LS

• MSA15S
• MSA20S
• MSA20LS
• MSA25S
• MSA25LS
• MSA30S
• MSA30LS
• MSA35S
• MSA35LS
• MSA45S
• MSA45LS
• MSA55S
• MSA55LS
• MSA65S
• MSA65LS

Liên hệ tư vấn & báo giá

TEKSAN SOLUTIONS là đơn vị chuyên cung cấp Thanh trượt dẫn hướng PMI MSA Series chính hãng, hỗ trợ lựa chọn model phù hợp theo tải trọng, độ chính xác và điều kiện vận hành của từng hệ thống. Chúng tôi cam kết cung cấp sản phẩm chính hãng, đầy đủ CO, CQ, báo giá nhanh, giao hàng toàn quốc và hỗ trợ kỹ thuật trước, trong và sau bán hàng.

📱 Hotline 1: 0903.226.986

📱 Hotline 2: 0906.662.632

📱 Hotline 3: 0978.968.232

📧 Email: sales@teksan.vn

🌐 Website: https://www.teksan.vn

TEKSAN SOLUTIONS – Nhà cung cấp giải pháp chuyển động tuyến tính với các thương hiệu hàng đầu như PMI, HIWIN, THK, CPC, TBI và AirTAC, đồng hành cùng doanh nghiệp trong các dự án máy CNC, robot và tự động hóa công nghiệp.
